Fittings Edelstahl für gerade Rohrverbindungen, Richtungswechsel, Abzweige und Übergänge: Muffen, Winkel, T-Stücke, Nippel, Reduzierstücke sowie Panzerschläuche lassen sich nach Gewindeart, Größe und Anschlussform unterscheiden.
Fittings Edelstahl nach der Verbindungsaufgabe
Bei Fittings Edelstahl entscheidet zuerst die Form der Rohrverbindung. Muffen und Doppelnippel verbinden gerade Leitungsabschnitte, Rohrnippel bringen ein Außengewinde mit einer festgelegten Länge ein, und Reduzierstücke oder Reduziernippel führen von einem Anschlussmaß zu einem anderen. Winkel mit 45 oder 90 Grad ändern den Verlauf. T-Stücke ergänzen einen Abzweig. Kappen und Stopfen können eine Leitung vorübergehend abschließen; Verschraubungen werden als eigener Verbindungstyp geführt. Panzerschläuche ergänzen diese starren Fittings dort, wo ein flexibler Abschnitt mit passender Anschlussform benötigt wird.
Eine klare Auswahl folgt deshalb drei Fragen: Welche Leitungsaufgabe liegt vor, welche Gewinde stehen an den Anschlussstellen und welche Größe ist dort angegeben? Erst danach kommen Werkstoffangabe, Länge, Druck- oder Temperaturdaten des konkreten Artikels hinzu. So bleibt die Zuordnung an den tatsächlichen Daten des jeweiligen Fittings orientiert.
Gerade Leitungsabschnitte

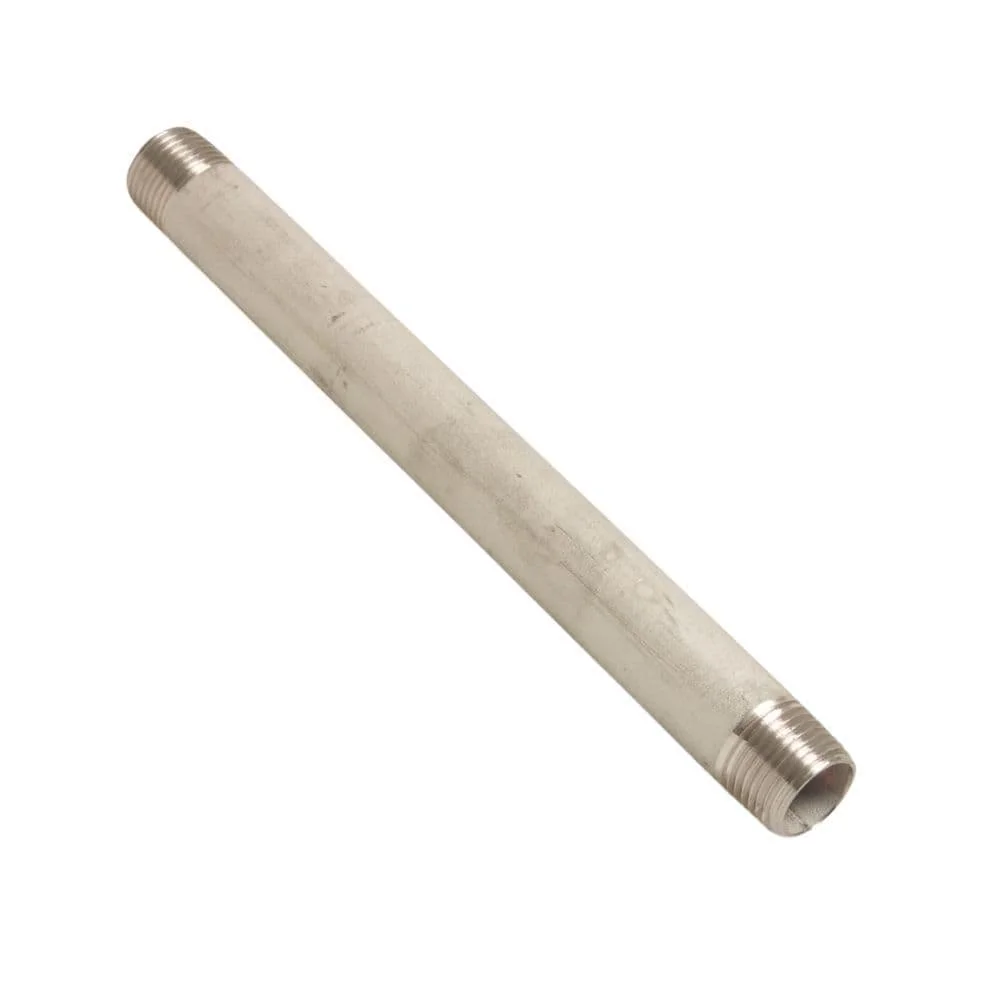

Eine Muffe verbindet zwei Außengewinde über Innengewinde. Doppelnippel und Rohrnippel tragen Außengewinde und können als gerades Verbindungsstück eingesetzt werden. Beim Rohrnippel ist zusätzlich die Länge relevant: In den Produktdaten stehen zum Beispiel 1/2 Zoll und 300 mm nebeneinander.
Richtungswechsel und Abzweige

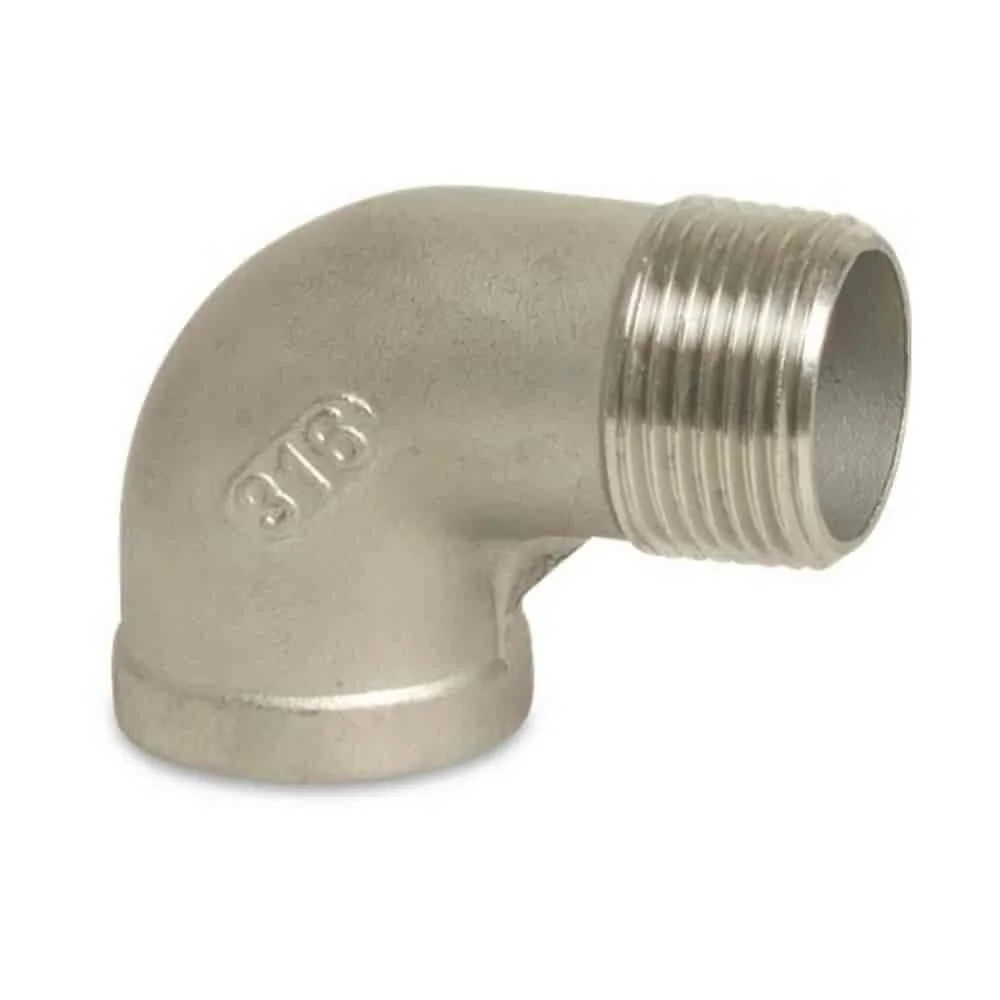

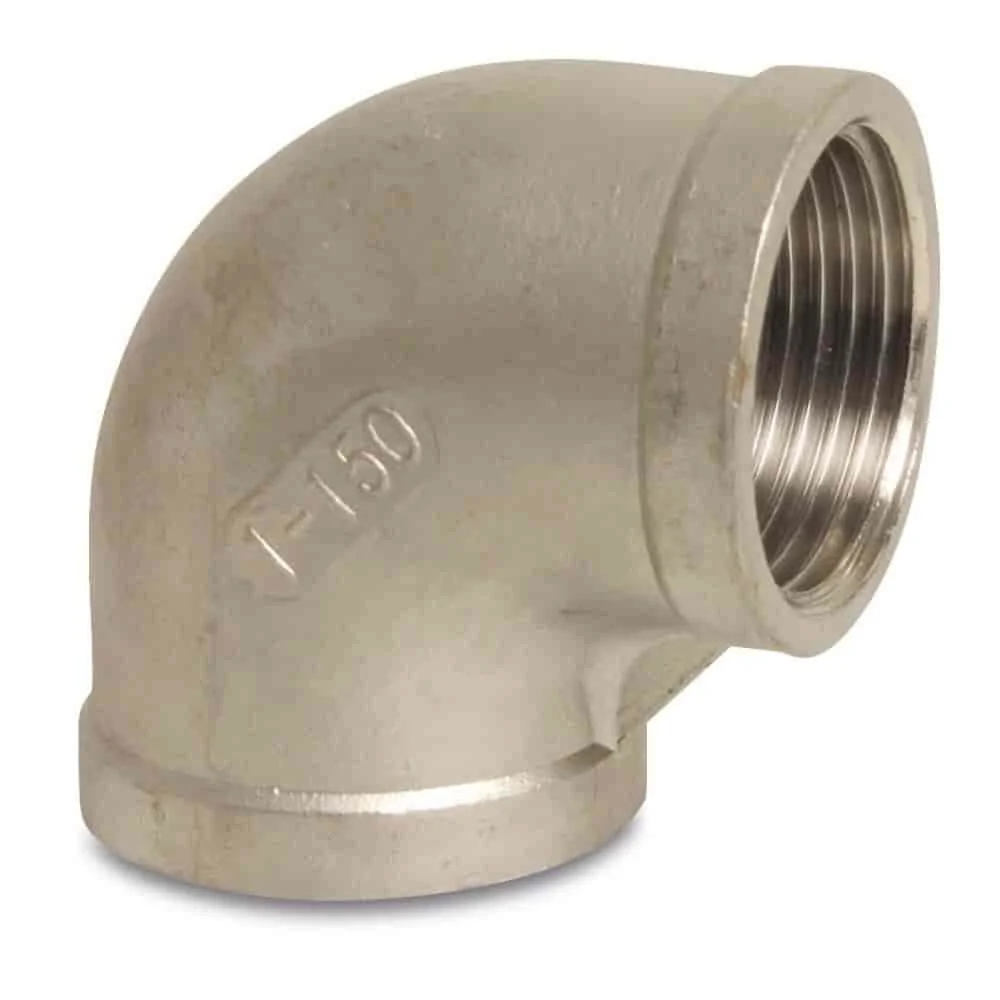

Winkel mit 45 Grad führen die Leitung in einem flacheren Bogen, 90-Grad-Winkel ändern die Richtung im rechten Winkel. T-Stücke verbinden einen Hauptweg mit einem zusätzlichen Anschluss. Ein Wandwinkel verbindet diese Richtungsänderung mit einem festen Anschlusspunkt an der Wand.
Gewindegröße und Anschlusskürzel lesen
AG steht für Außengewinde, IG für Innengewinde. Bei den Panzerschläuchen bezeichnet ÜM die Überwurfmutter. Die Kürzel sind für die Zuordnung wichtiger als die Zollzahl allein: Ein 1/2-Zoll-AG-Anschluss hat eine andere Gegenstückform als ein 1/2-Zoll-IG-Anschluss. Ein Schlauch mit ÜM-Anschluss braucht wiederum die passende Verbindung auf der Gegenseite.
Bei gleicher Größe wird ein gerader Verbinder gewählt, wenn beide Anschlüsse zusammenpassen. Für unterschiedliche Maße stehen Reduziernippel, Reduzierstücke und Reduziermuffen zur Verfügung. Die beiden Größen werden im Produktnamen meist direkt gegenübergestellt, etwa 1 1/2 x 1 Zoll, 2 Zoll AG x 1 Zoll IG oder 1 Zoll IG x 3/4 Zoll IG. Die Bezeichnung sollte vollständig gelesen werden, damit Anschlussart und Maß zusammenpassen.
Außengewinde

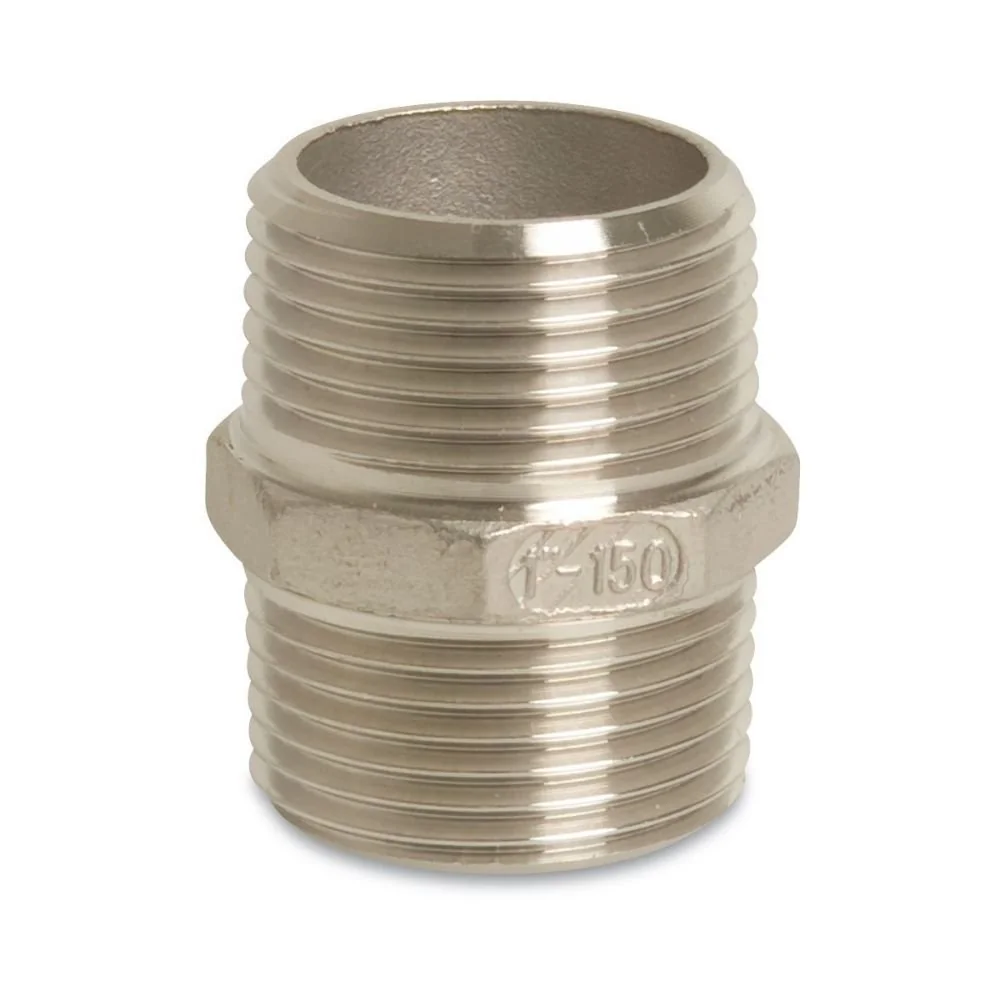

Ein Doppelnippel aus den Produktdaten hat beidseitig Außengewinde. Die Zollgröße muss zur Muffe oder zum anderen Innengewinde passen.
Innengewinde
Muffen und Reduziermuffen werden mit Innengewinden beschrieben. Bei einer Reduziermuffe werden zwei unterschiedliche Innengewinde in einer Verbindung kombiniert.
ÜM-Anschluss
Bei Panzerschläuchen stehen Nennweite, Länge und ÜM-Angabe zusammen. Diese Kombination ist getrennt von einem einfachen AG- oder IG-Fitting zu betrachten.
Werkstoff und Betriebsdaten einzelner Artikel
In den Produktdaten werden bei mehreren Gewindefittings V4A und Edelstahl 316 genannt. Beim Wandwinkel mit 1 Zoll Innengewinde steht Edelstahl 304 beziehungsweise V2A in der Beschreibung. Diese Werkstoffangaben gehören zum jeweiligen Artikel. Sie sollten nicht pauschal auf andere Größen, Formen oder Schlauchvarianten übertragen werden.

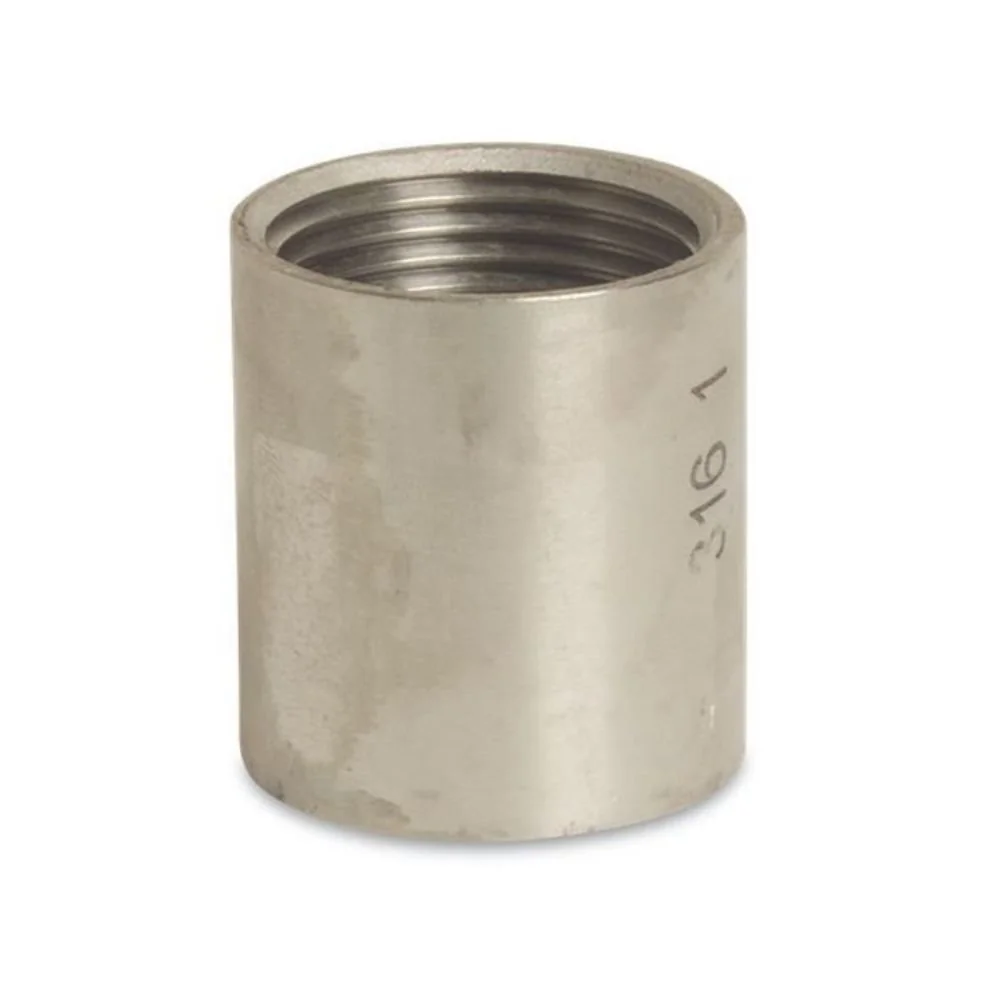

Auch Grenzwerte sind artikelspezifisch. Die Edelstahl-Muffe mit 1 1/2 Zoll Innengewinde wird mit Druckbereichen bis 10 bar und einem Temperaturbereich von -20 °C bis +200 °C beschrieben. Beim Reduziernippel 1 1/2 x 1 Zoll nennt der Faktentext Temperaturen bis 200 °C. Solche Angaben sind nur für den jeweils beschriebenen Artikel verwendbar. Die Gewichte der drei Beispiele unten reichen von 0,15 kg beim Doppelnippel bis 0,42 kg beim Panzerschlauch.
Werkstoffangabe
V4A, Edelstahl 316 sowie Edelstahl 304 oder V2A erscheinen in konkreten Produktdaten. Die Schreibweise zeigt, welche Angabe zum ausgewählten Fitting gehört.
Grenzwerte und Gewicht
Druck, Temperatur, Länge und Gewicht sind Vergleichswerte für einzelne Artikel. Ein Wert aus einer Muffe oder einem Schlauch ist kein allgemeiner Wert der Kategorie.
Artikelbeispiele mit unterschiedlichen Aufgaben
Nach Leitungsverlauf und Anschlusspunkt auswählen
Bei einer geraden Strecke stehen Muffen, Doppelnippel und Rohrnippel im Vordergrund. Für eine Ecke kommen 45- oder 90-Grad-Winkel infrage, für eine Abzweigung T-Stücke. Ein Wandwinkel verbindet die Richtungsänderung mit einem Wandanschlusspunkt. Diese Bauformen tauchen in den Artikeln für Wassertechnik, Sanitär- und Heizungsinstallation auf.
Die Größe wird immer zusammen mit der Gewindeart gelesen. Ein 1/4-Zoll-Winkel aus den Produktdaten ist nicht mit einem 2-Zoll-Winkel gleichzusetzen. Auch zwei Artikel mit 1/2 Zoll können sich durch IG, AG, ÜM, Form oder Länge unterscheiden. Bei einem Rohrnippel mit 1/2 Zoll und 300 mm steht die freie Länge zusätzlich im Vordergrund.
Wenn der Durchmesser wechselt
Ein Reduziernippel verbindet in den Produktdaten zwei Außengewinde, zum Beispiel 2 Zoll AG x 1 1/2 Zoll AG. Ein Reduzierstück kann dagegen Außen- und Innengewinde kombinieren. Die Reduziermuffe 1 Zoll IG x 3/4 Zoll IG wird mit zwei Innengewinden und V4A beschrieben.
Wenn ein flexibler Abschnitt nötig ist

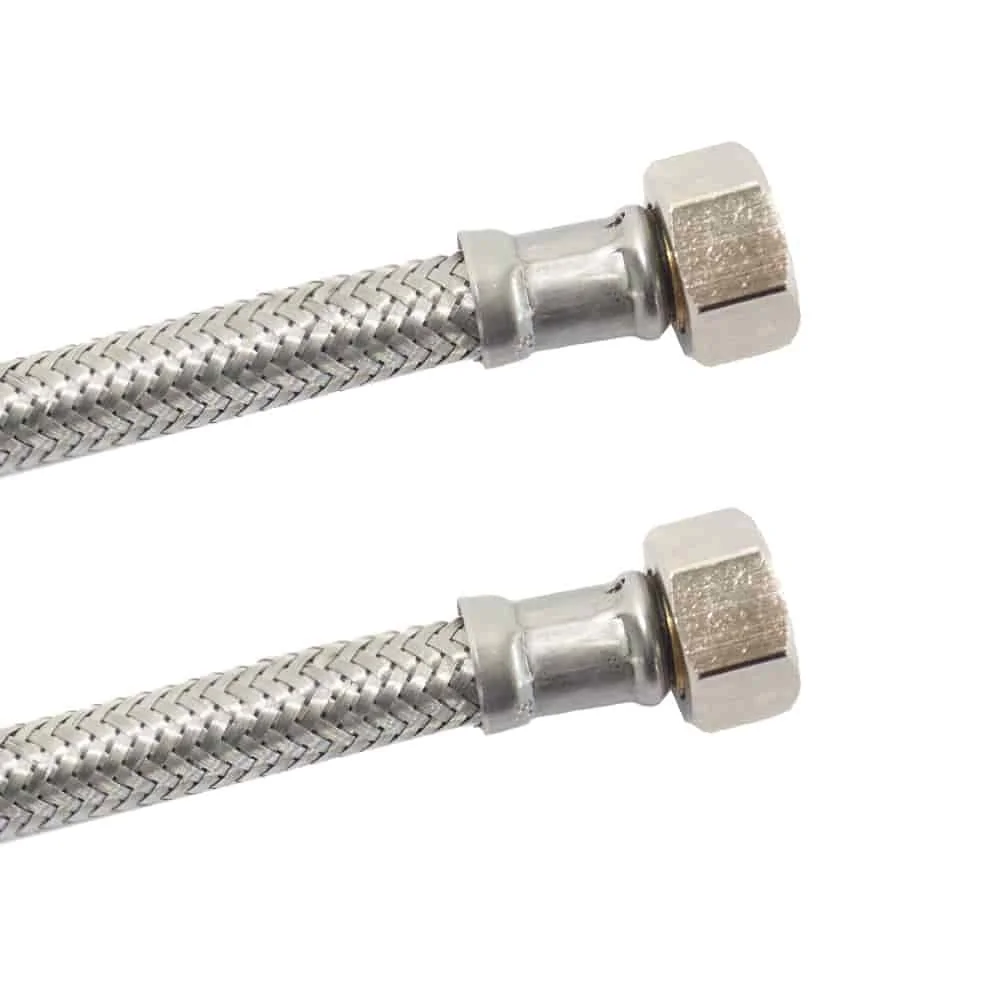

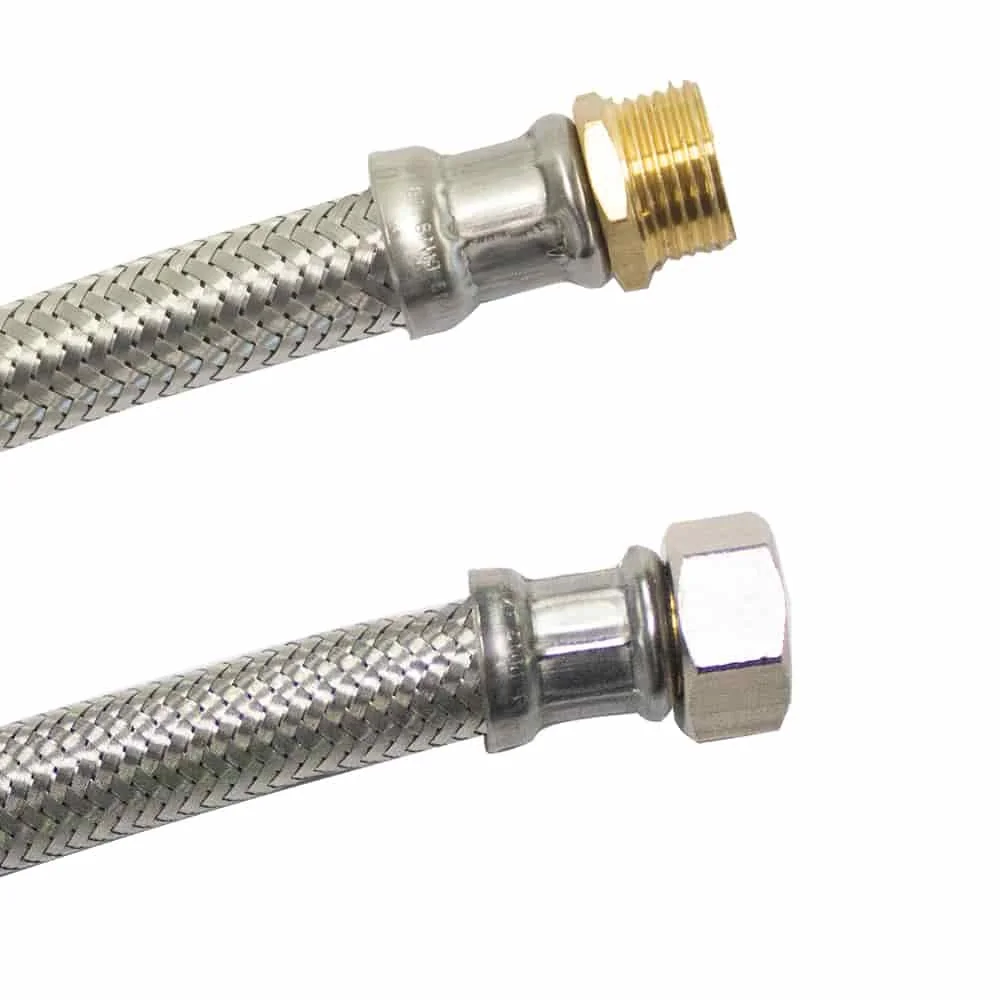

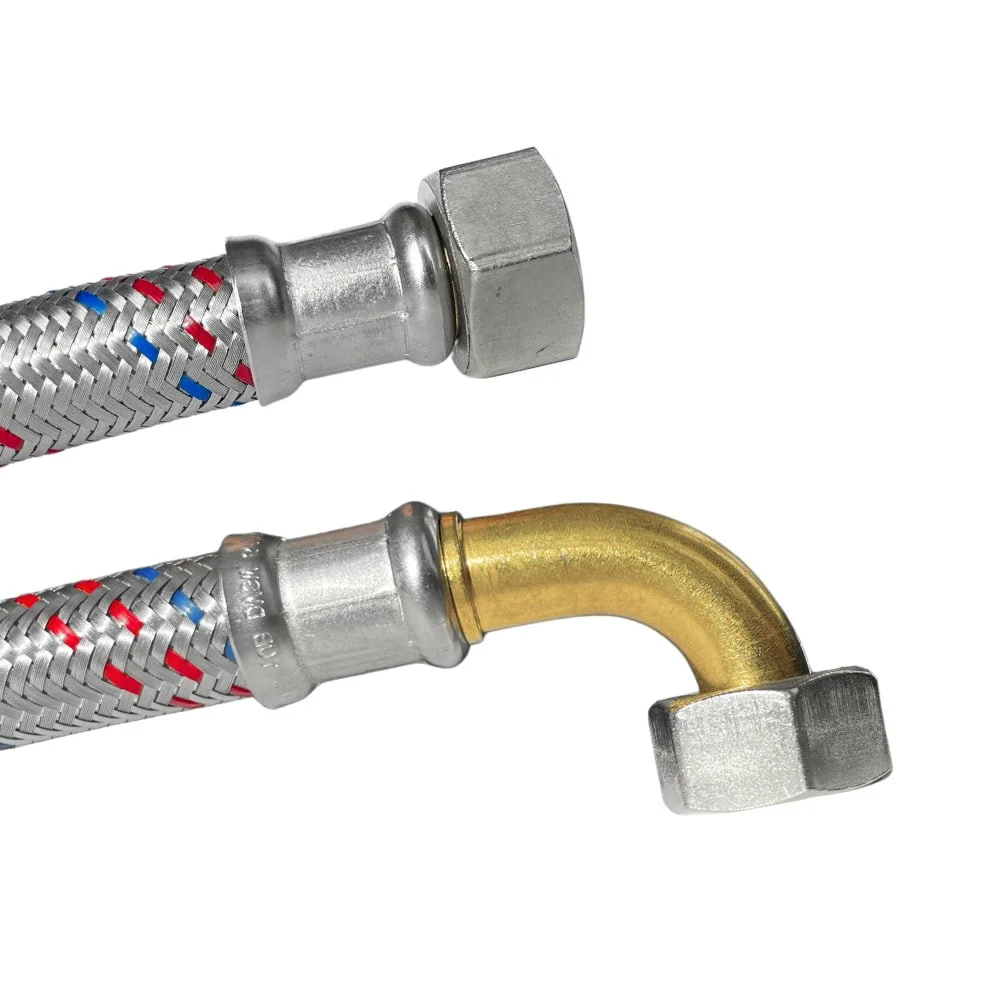

Die Panzerschläuche in den Produktfakten unterscheiden sich durch Nennweite, Länge und Anschluss. Der DN13-Schlauch hat 1500 mm sowie 3/4 Zoll ÜM x 3/4 Zoll ÜM. Der DN8-Schlauch ist mit 300 mm und 3/8 Zoll ÜM x 3/8 Zoll ÜM angegeben. Beide Angaben stehen für eine andere Auswahl als ein starres Fitting mit Gewinde.
Nachbarbereiche für ergänzende Fittings
Die benachbarten Bereiche ordnen verwandte Bauformen nach ihrer Aufgabe. Sie ergänzen den Überblick über die Edelstahl-Gewindefittings, ohne die Anschlussdaten des einzelnen Artikels zu ersetzen.
Für gerade Verbindungen mit Innengewinde.
Für Richtungsänderungen mit 45 oder 90 Grad.
Für gerade Verbinder und Längenvarianten mit Außengewinde.
Zum vorübergehenden oder vorgesehenen Abschluss eines Anschlusses.
Vor dem Zusammenstellen der Verbindung
Für einen belastbaren Vergleich werden die Angaben der angrenzenden Bauteile notiert. Maßgeblich sind Anschlussseite, Zollgröße, Bauform, Materialangabe und – bei Nippeln oder Schläuchen – die Länge. Bei einer Verschraubung oder einem konischen Außengewinde kommt die im Artikel genannte Anschlussform hinzu.
- Anschluss: AG, IG oder ÜM unterscheiden.
- Maß: beide Zollangaben vergleichen.
- Form: gerade, 45 Grad, 90 Grad oder Abzweig.
- Länge: bei Rohrnippel und Schlauch berücksichtigen.
- Betriebsdaten: nur für den jeweiligen Artikel übernehmen.
Einige Produktbeschreibungen nennen Hanf oder Teflonband als Gewindedichtmaterial. Ob diese Angabe passt, hängt vom konkreten Gewinde und der jeweiligen Installation ab. Druck- und Temperaturbereiche werden ebenfalls artikelweise gelesen. So bleibt die Auswahl für Wassertechnik, Sanitär und Heizungsinstallation nachvollziehbar.
Häufige Fragen zu Fittings Edelstahl
Welches Fitting verbindet zwei Außengewinde?
Dafür ist eine Muffe mit Innengewinde der passende Verbindungstyp. In den Produktfakten werden Edelstahl-Muffen mit beidseitigem Innengewinde beschrieben. Zollgröße und Werkstoffangabe müssen trotzdem zum ausgewählten Artikel und zu den angrenzenden Teilen passen.
Was unterscheidet Reduziernippel und Reduziermuffe?
Die vorliegenden Artikel zeigen unterschiedliche Gewindeanordnungen: Reduziernippel werden zum Beispiel mit zwei Außengewinden genannt, Reduziermuffen mit zwei Innengewinden. Die beiden Anschlussmaße stehen jeweils im Namen, etwa 2 Zoll AG x 1 1/2 Zoll AG oder 1 Zoll IG x 3/4 Zoll IG.
Wann wird ein 45- oder 90-Grad-Winkel verwendet?
Ein 45-Grad-Winkel führt eine Leitung in einem flacheren Richtungswechsel, ein 90-Grad-Winkel im rechten Winkel. Für einen zusätzlichen Abzweig ist ein T-Stück vorgesehen. Die Zollgröße und die Kombination aus AG und IG bestimmen, welches Gegenstück anschließt.
Wozu dient ein Rohrnippel?
Ein Rohrnippel verbindet Rohrabschnitte über Außengewinde und bringt zusätzlich eine definierte Länge in die Verbindung. Im Faktentext zum Rohrnippel 1/2 Zoll werden 300 mm sowie beidseitige Außengewinde genannt. Kürzere oder längere Varianten sind daher nicht automatisch austauschbar.
Was bedeuten AG, IG und ÜM?
AG bedeutet Außengewinde, IG Innengewinde und ÜM Überwurfmutter. Diese Kürzel beschreiben die Anschlussseite und stehen häufig direkt im Produktnamen. Eine gleiche Zollzahl bedeutet deshalb nicht automatisch dieselbe Verbindung; Form und Gegenstück müssen ebenfalls übereinstimmen.
Wie unterscheiden sich Panzerschläuche von starren Fittings?
Ein Panzerschlauch bringt einen flexiblen Abschnitt mit Edelstahlumflechtung und definierter Länge in den Anschluss. Die Produktfakten nennen beim DN13-Modell 1500 mm und 3/4 Zoll ÜM x 3/4 Zoll ÜM, beim DN8-Modell 300 mm und 3/8 Zoll ÜM x 3/8 Zoll ÜM. Starre Fittings haben dagegen feste Gewindeformen wie IG oder AG.
