Edelstahl-Gewindefittings nach der Aufgabe auswählen

Bei dieser Kategorie steht die Verbindung von Rohrabschnitten über Gewinde im Vordergrund. Die Produktnamen und Produktkarten unterscheiden vor allem zwischen geraden Verbindern, Reduzierungen, Winkeln, Wandwinkeln, T-Stücken, Kreuzstücken, Muffen, Nippeln sowie Kappen und Stopfen. Entscheidend sind zuerst die Bauform und danach die tatsächlich angegebene Gewindegröße. Zusätzlich lohnt der Abgleich von Innengewinde (IG), Außengewinde (AG), Kombinationen aus IG und AG, Winkelgrad und Materialangabe. So bleibt die Auswahl an der vorhandenen Rohrverbindung orientiert, ohne Merkmale eines Artikels auf andere Ausführungen zu übertragen.

Reduziernippel mit Größenübergang

Der Produktname nennt einen Reduziernippel mit 1 1/2 x 1 Zoll. In den Produktfakten ist V4A als Materialangabe aufgeführt. Diese Kombination steht für einen Größenübergang; die Anschlussseiten sind mit den vorhandenen Gewinden abzugleichen.

Doppelnippel mit Außengewinde

Der Doppelnippel ist mit 1 1/2 Zoll und V4A bezeichnet. Die Beschreibung nennt beidseitiges Außengewinde. Für den Abgleich zählen daher Nennweite und Anschlussseite des vorhandenen Gegenstücks.

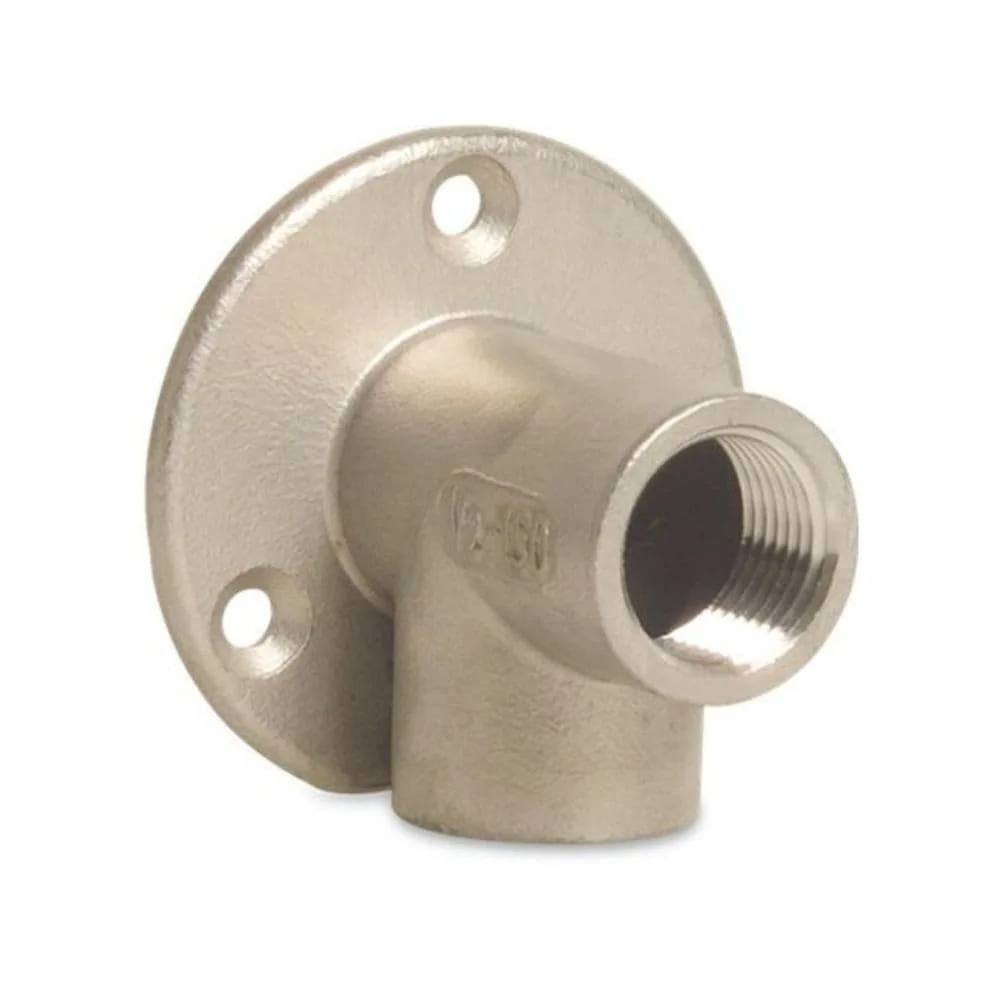

Wandwinkel 90 Grad

Beim Wandwinkel sind 90° und 1 Zoll IG genannt. Die Beschreibung führt Edelstahl 304 beziehungsweise V2A auf. Die Bauform unterscheidet sich von geraden Muffen und Nippeln.

Reduziernippel, Reduzierstücke und Reduziermuffen

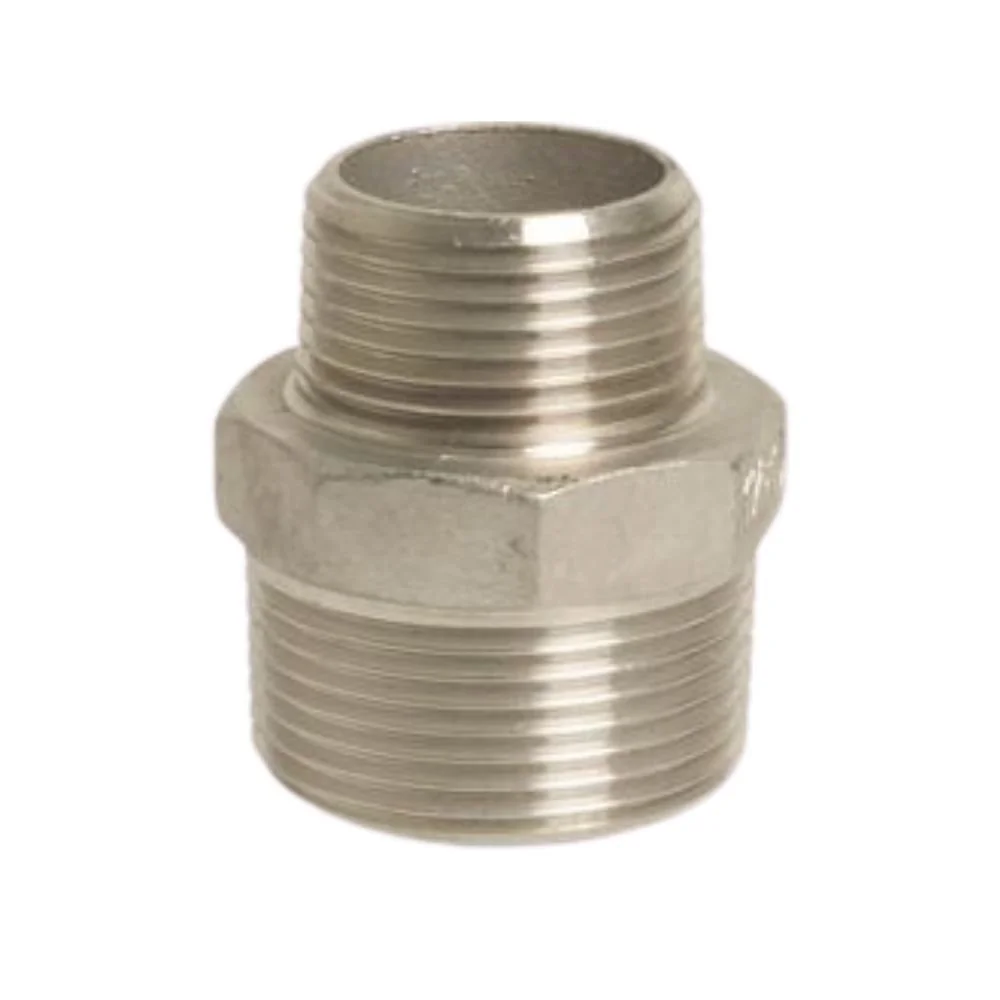

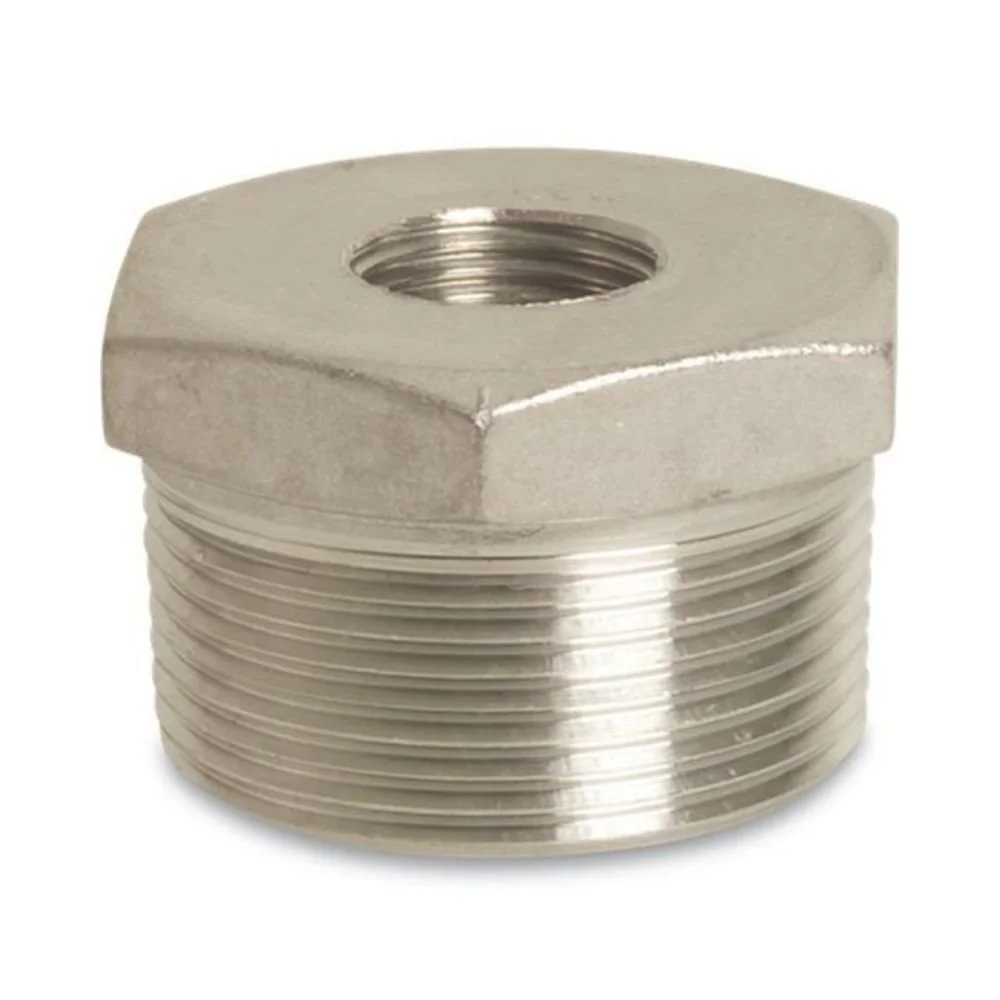

Reduzierungen verbinden in den Produktbezeichnungen unterschiedliche Anschlussgrößen. Genannt werden zum Beispiel ein Reduziernippel mit 2 Zoll AG x 1 1/2 Zoll AG, ein weiterer mit 1 1/4 Zoll AG x 1 Zoll AG sowie Varianten mit 2 Zoll x 1 Zoll AG, 1 Zoll x 1/2 Zoll oder 1 Zoll x 3/4 Zoll. Die Schreibweise AG x AG beschreibt dabei die Anschlussseiten des jeweiligen Namens; sie ist nicht auf Artikel mit anderer Bezeichnung zu übertragen. Bei Reduzierstücken erscheinen auch Kombinationen aus Außengewinde und Innengewinde, etwa 2 Zoll AG x 1 Zoll IG, 1 Zoll AG x 3/4 Zoll IG oder 1 1/2 Zoll AG x 1 Zoll IG.

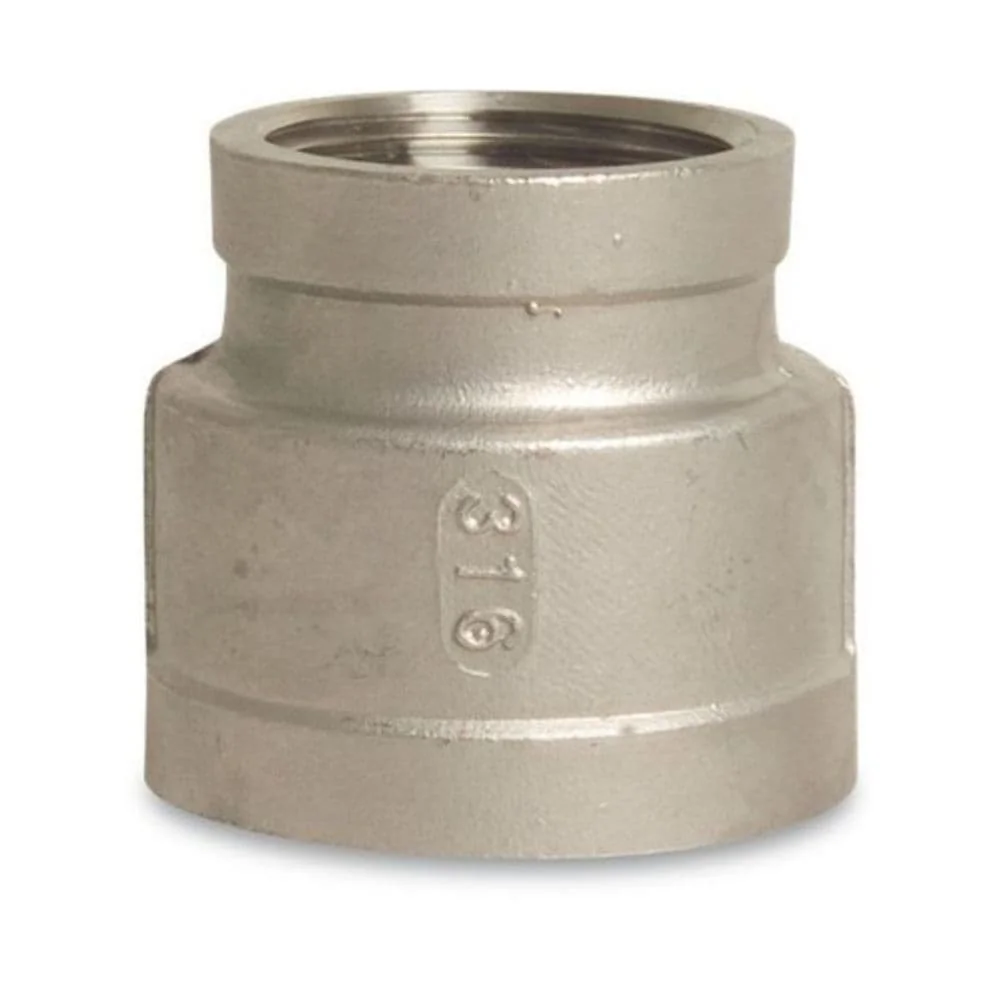

Gerade Übergänge mit Innengewinde

Reduziermuffen werden in den gelisteten Namen mit zwei Innengewinden geführt, etwa 1 Zoll IG x 3/4 Zoll IG, 2 Zoll IG x 1 1/4 Zoll IG, 1 1/4 Zoll IG x 1 Zoll IG oder 3/4 Zoll IG x 1/2 Zoll IG. Auch 1/2 Zoll IG x 3/8 Zoll IG ist vertreten. Wer eine Reduzierung auswählt, sollte deshalb nicht nur die beiden Zahlen, sondern auch die Buchstaben IG und AG lesen. Ein Reduziernippel, ein Reduzierstück und eine Reduziermuffe sind in den Produktnamen unterschiedliche Bauformen.

Winkel, Wandwinkel und Bögen

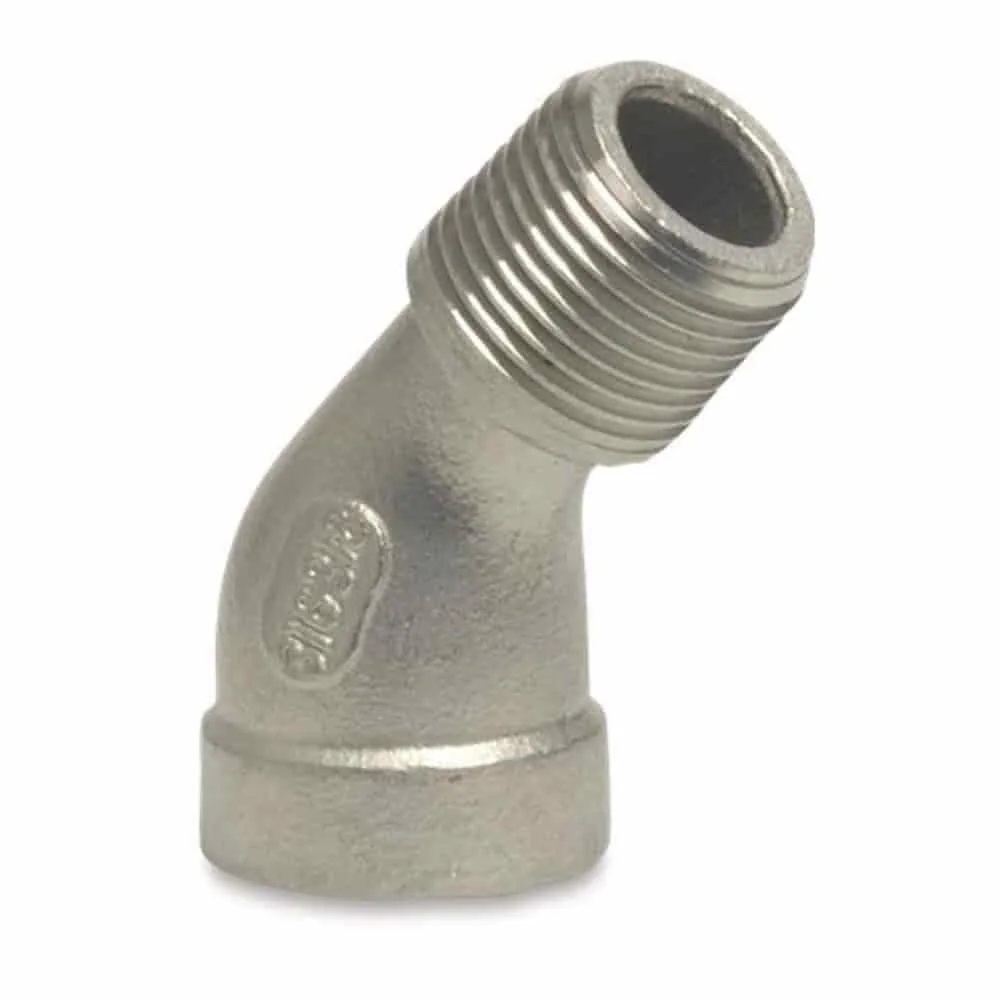

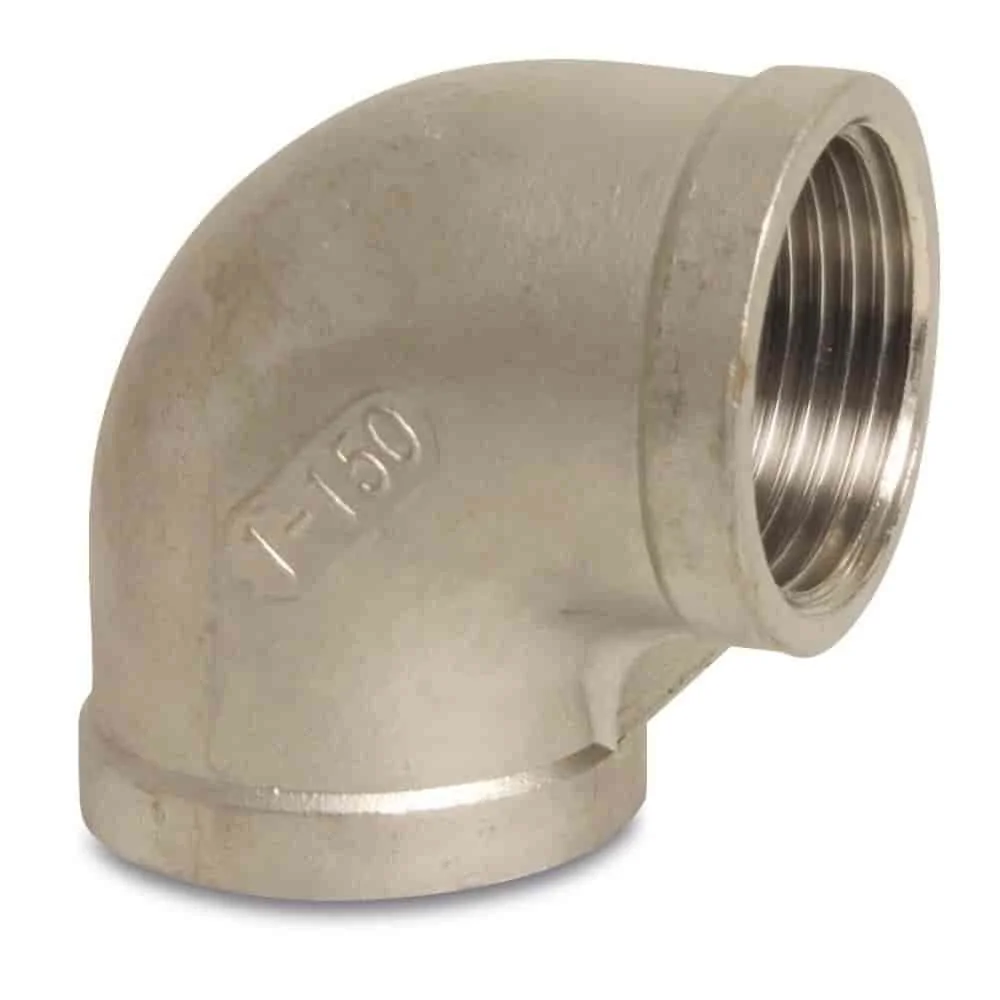

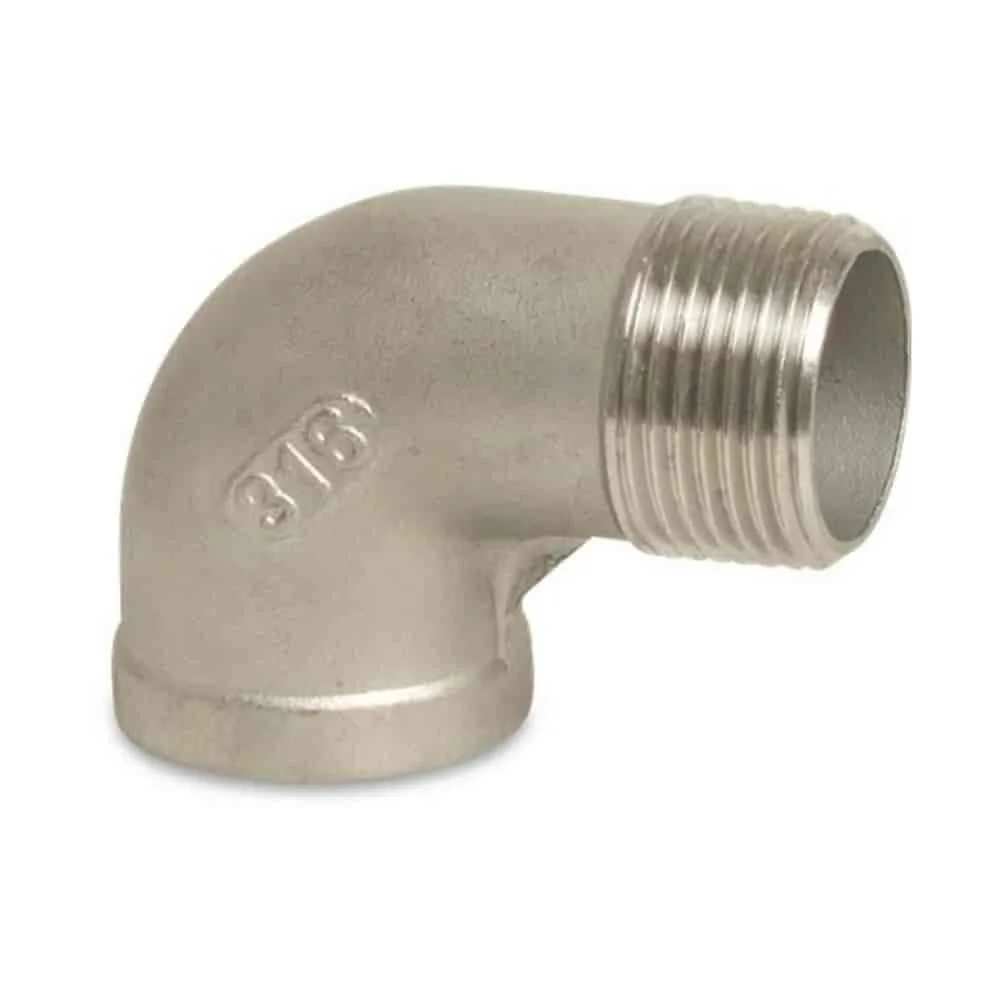

Bei den Winkeln stehen 90 Grad und 45 Grad im Namen. Die 90-Grad-Varianten reichen in den gelisteten Produktnamen von 1/4 Zoll über 3/8, 1/2, 3/4 und 1 Zoll bis zu 1 1/4, 1 1/2 und 2 Zoll. Einzelne Ausführungen nennen dabei IG, AG oder eine Kombination aus beiden Anschlussseiten. 45-Grad-Winkel erscheinen unter anderem mit 1/4, 3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll. Wandwinkel sind mit 1/2, 3/4 und 1 Zoll aufgeführt. Daneben gibt es Bögen mit 1/2, 3/4, 1, 1 1/2 und 2 Zoll.

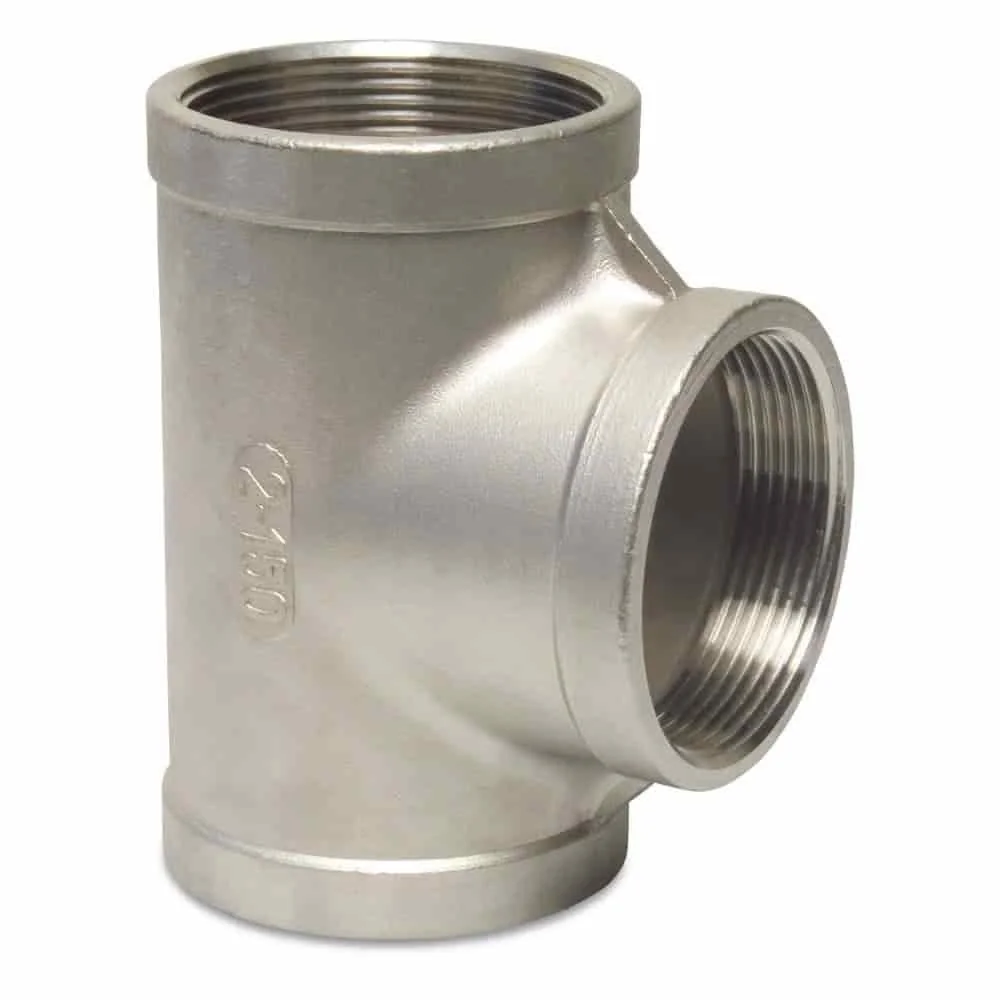

T-Stücke, Kreuzstücke und Verschraubungen

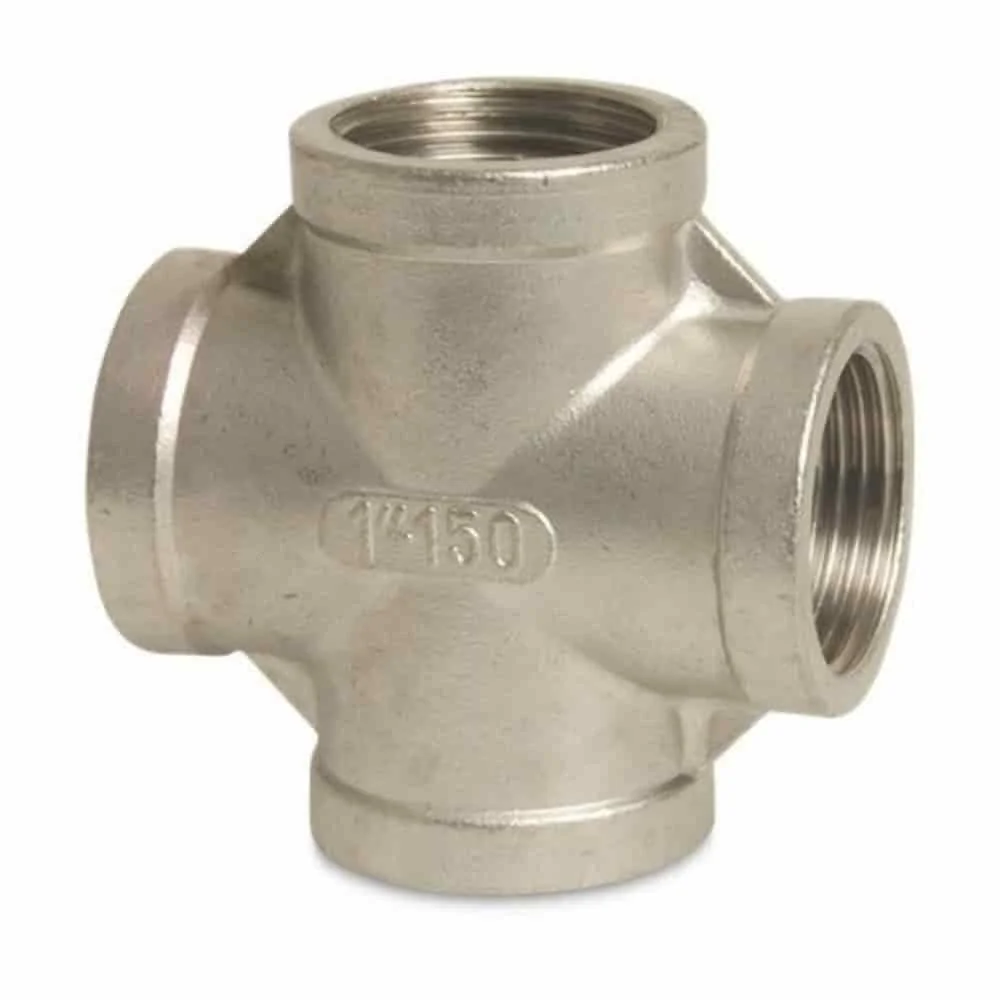

Für Abzweigungen führen die Produktnamen T-Stücke mit 1/4, 3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll, überwiegend mit Innengewinde. Bei einzelnen T-Stücken wird V4A genannt. Kreuzstücke erscheinen mit 1/4, 3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll; auch hier stehen je nach Artikel Innengewinde und V4A in der Bezeichnung. Verschraubungen sind unter anderem mit 3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll aufgeführt. Mehrere Namen ergänzen die Angabe konisch oder kombinieren IG und AG. Diese Wörter und Anschlussseiten gehören zur jeweiligen Ausführung und sollten beim Vergleich vollständig übernommen werden.

Gewindegrößen und Anschlussseiten abgleichen

Die Produktnamen verwenden Zollangaben in mehreren Schreibweisen. Im Sortiment erscheinen 1/4 und 3/8 Zoll für kleinere Anschlüsse, außerdem 1/2, 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll. Einzelne Artikel nennen 2 1/2, 3 oder 4 Zoll. Für die Auswahl ist immer die konkrete Kombination zu lesen: Eine einzelne Nennweite beschreibt nicht automatisch die Anschlussseite und nicht den Winkelgrad.

• Bauform: Reduziernippel, Reduzierstück, Reduziermuffe, Muffe, Doppelnippel, Rohrnippel, Winkel, T-Stück, Kreuzstück, Kappe oder Stopfen.
• Anschlussseite: IG steht in den Produktdaten für Innengewinde, AG für Außengewinde; Kombinationen wie IG x AG sind ausdrücklich zu beachten.
• Winkel: 45 Grad und 90 Grad werden getrennt bezeichnet. Ein Wandwinkel oder Bogen ist deshalb nicht mit jedem Winkel austauschbar.
• Länge: Rohrnippel werden mit verschiedenen Maßen genannt, darunter 40, 60, 80, 100, 120, 150, 200 und 300 mm.
• Materialangabe: V4A und V2A beziehungsweise Edelstahl 304 erscheinen bei unterschiedlichen Artikeln und sind jeweils artikelbezogen.

Für eine vorhandene Rohrverbindung sollten diese Angaben in derselben Reihenfolge betrachtet werden: Bauform, Nennweite, Anschlussseite, Winkel oder Länge und danach die beim Artikel aufgeführte Materialangabe.

Materialangaben und technische Daten

In den Produktfakten steht bei mehreren Artikeln V4A, zum Beispiel beim Reduziernippel 20261, beim Doppelnippel 10871, bei der Muffe 10854 und beim Reduziernippel 24339. Beim Wandwinkel 3715 nennt die Beschreibung Edelstahl 304 beziehungsweise V2A; beim Wandwinkel 20273 steht V2A im Namen. Diese Angaben helfen beim Vergleich, gelten aber für den jeweiligen Artikel. Aus der Bezeichnung eines V4A-Fittings folgt keine Materialangabe für einen Nachbarartikel ohne diesen Hinweis.

Einheiten, Druck und Temperatur

Die Fakten zu einzelnen Artikeln enthalten weitere technische Werte. Für den 90-Grad-Winkel 20039 werden bis zu 10 bar Arbeitsdruck sowie -20 °C bis +200 °C genannt. Auch die Beschreibung der Muffe 20501 führt Druckbereiche bis 10 bar und den Temperaturbereich von -20 °C bis +200 °C auf. Bei der Reduziermuffe 20313 wird ein Arbeitsdruck bis 10 bar genannt. Solche Werte sind an die jeweilige Produktbeschreibung gebunden. Zoll, mm, Grad, IG und AG bleiben davon getrennte Vergleichsmerkmale.

Montageplanung für die Rohrverbindung

Eine passende Auswahl beginnt mit der vorhandenen Anschlussseite. Danach wird die gewünschte Bauform aus den Produktnamen herausgelesen. Die folgenden Zuordnungen fassen die im Sortiment erkennbaren Aufgaben zusammen:

1. Für zwei Anschlüsse mit Außengewinde steht in den Produktnamen der Doppelnippel; beim Artikel 10871 sind beidseitiges Außengewinde und 1 1/2 Zoll beschrieben.

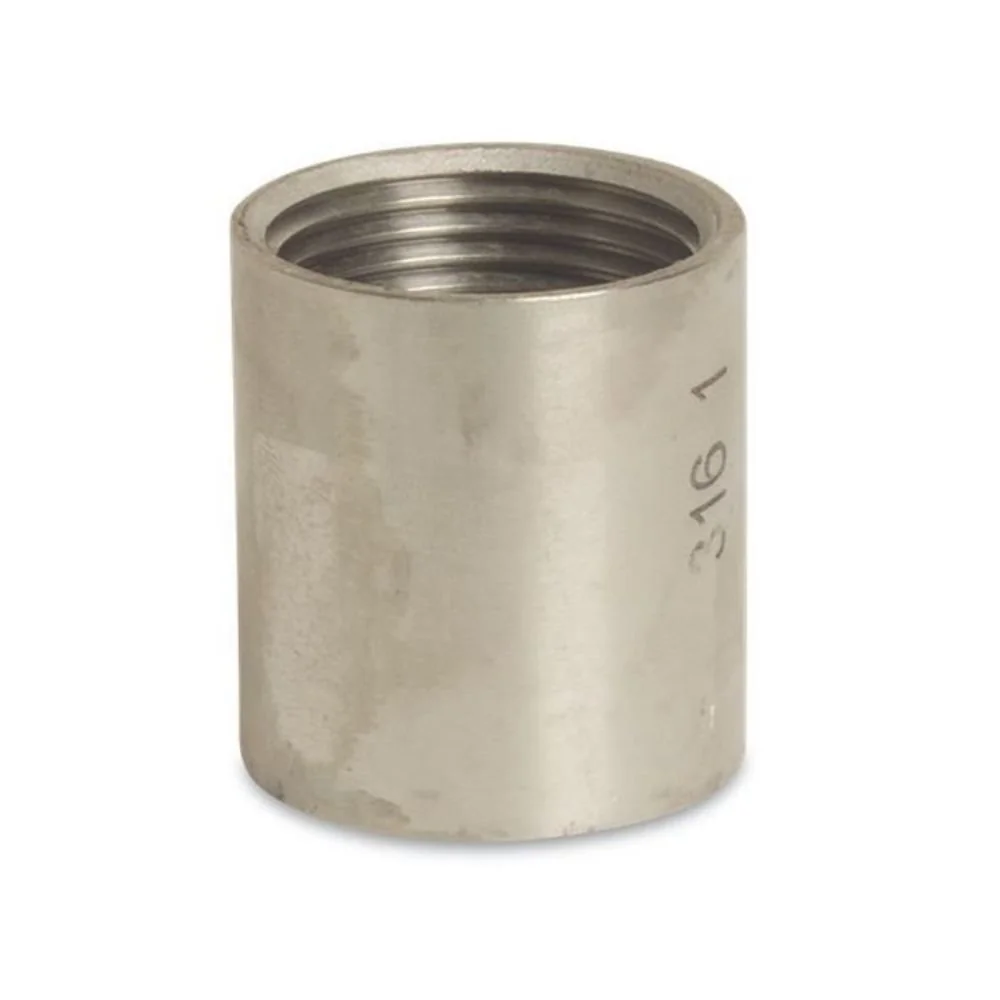

2. Für zwei Innengewinde wird die Bezeichnung Muffe verwendet. Genannt sind unter anderem 1/2, 3/4, 1, 1 1/4 und 2 Zoll.
3. Für den Übergang zwischen verschiedenen Größen werden Reduziernippel, Reduzierstücke oder Reduziermuffen mit den jeweiligen AG- und IG-Kombinationen geführt.
4. Für eine Richtungsänderung stehen Winkel mit 45 oder 90 Grad, Wandwinkel und Bögen in unterschiedlichen Nennweiten.
5. Für eine Abzweigung sind T-Stücke und Kreuzstücke mit den im Namen aufgeführten Innengewinden vorgesehen.

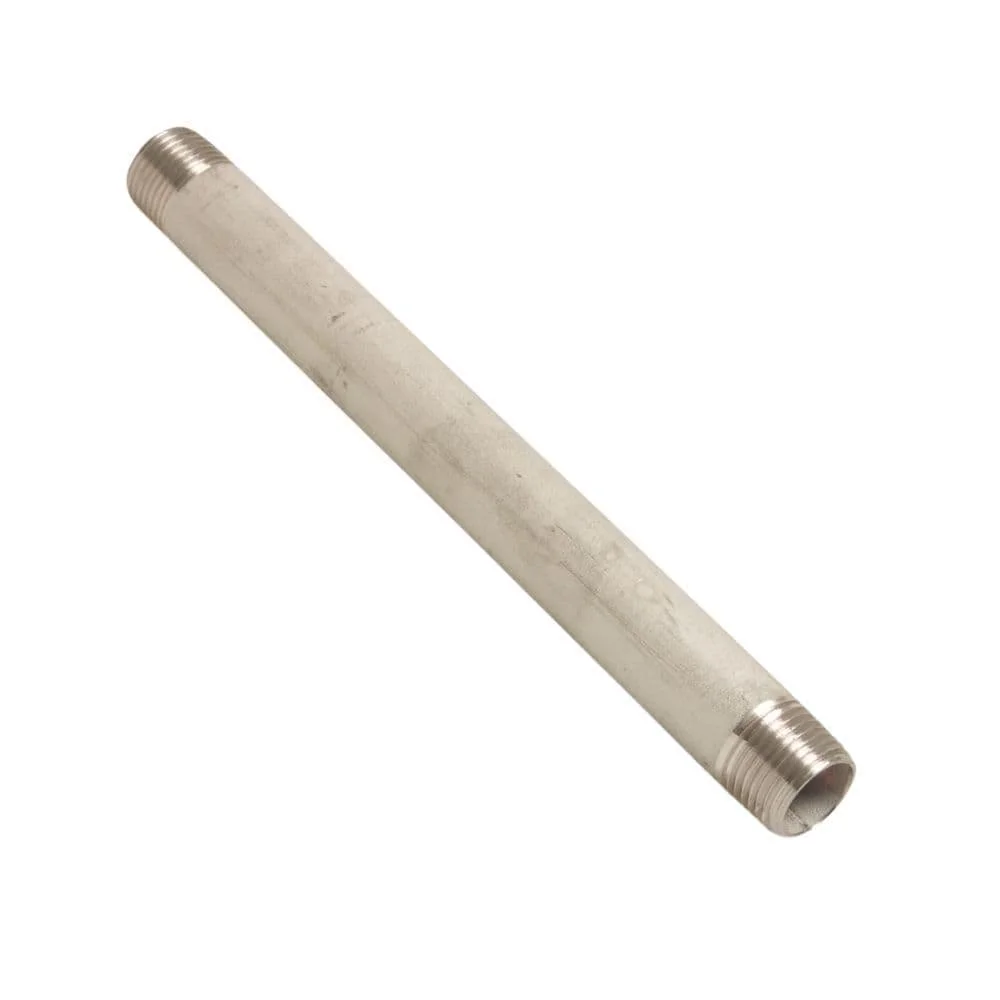

6. Für eine Verlängerung werden Rohrnippel mit den jeweils genannten Längen angeboten, etwa 40, 60, 80, 100, 150, 200 oder 300 mm.

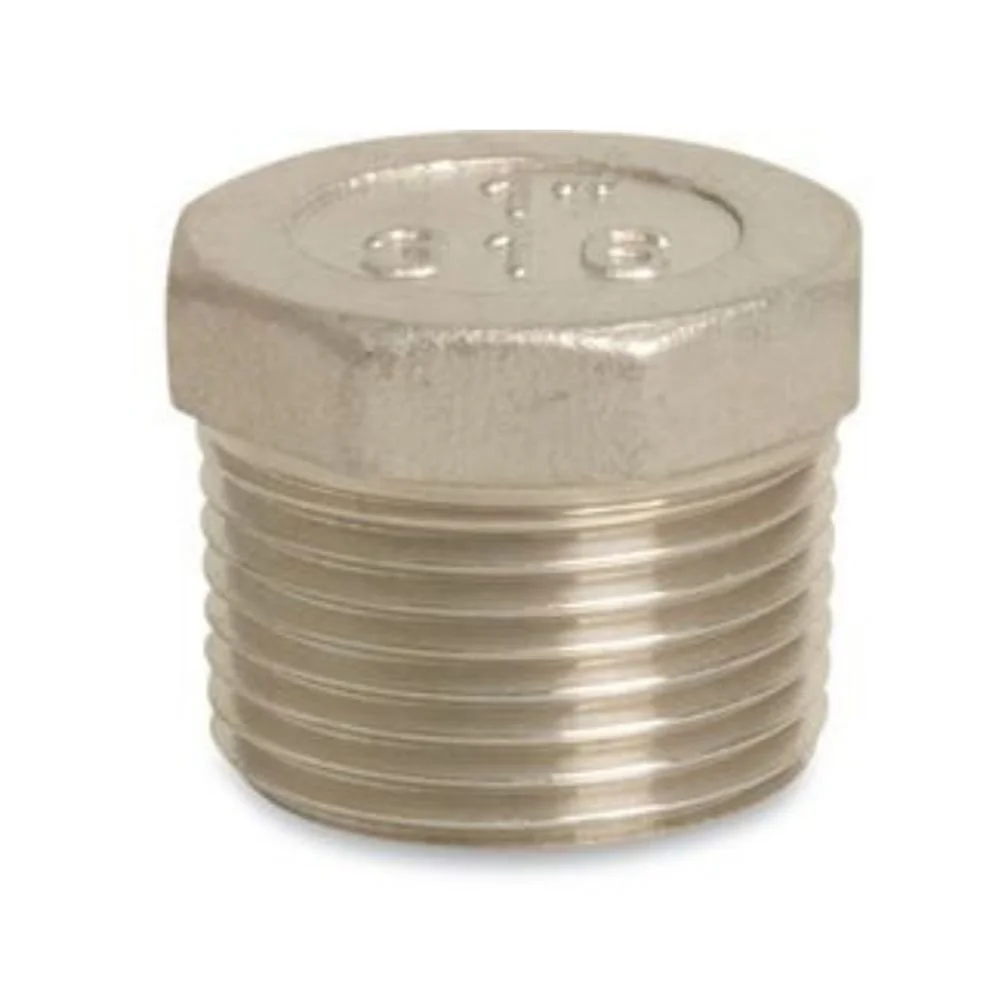

7. Für den Abschluss einer Gewindeöffnung führen die Produktnamen Kappen und Stopfen in mehreren Zollgrößen.

In den Beschreibungen von 20039 und 20076 wird für die Gewindeabdichtung zusätzlich geeignetes Gewindedichtmaterial wie Hanf oder Teflonband genannt. Dieser Hinweis gehört zu den jeweiligen Produktinformationen und ersetzt nicht den Abgleich der Anschlüsse.
