Muffen aus Edelstahl
Muffen verbinden Gewinde in Rohrleitungen. Für die passende Variante zählen Innen- oder Außengewinde, Anschlussgröße, gerade oder reduzierende Bauform und die am Artikel genannte Edelstahlqualität.
Muffen nach Anschluss und Bauform auswählen

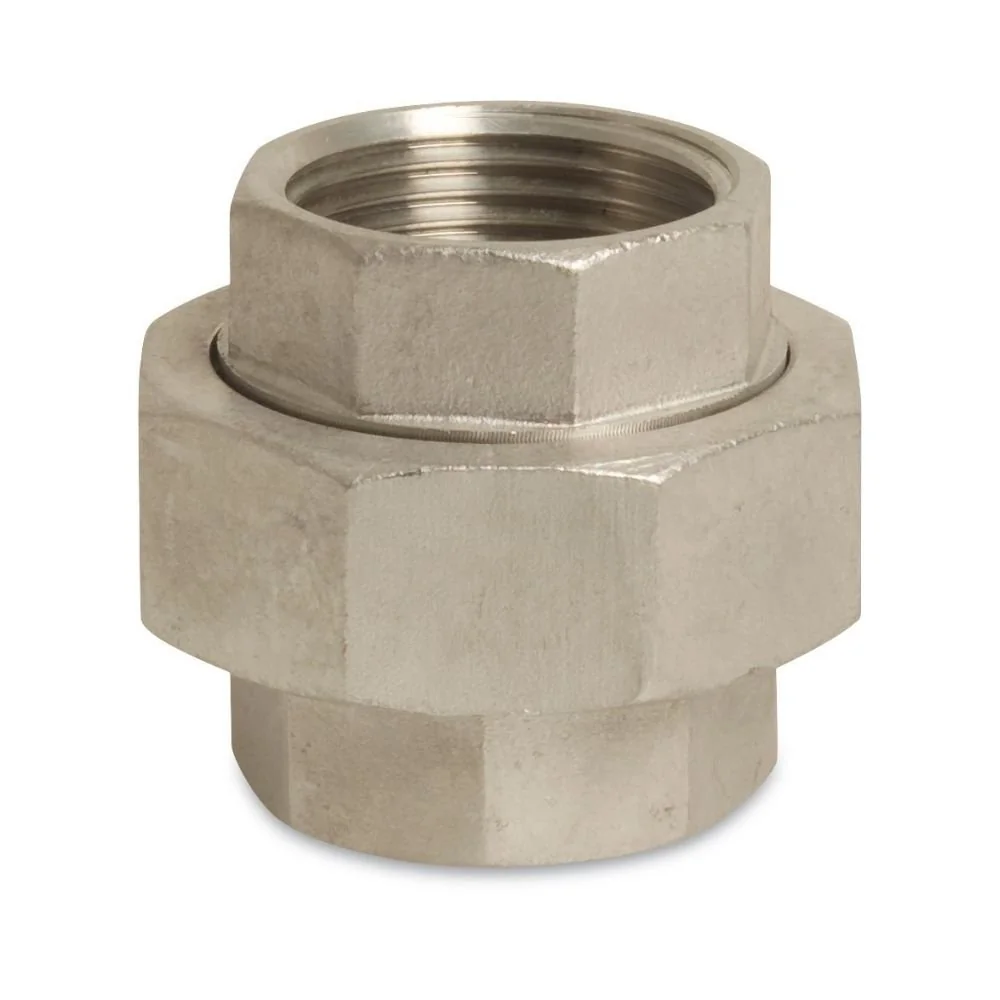

Eine Muffe verbindet Anschlüsse in gerader Linie; eine Reduziermuffe verbindet dabei zwei unterschiedliche Gewindegrößen. Die Produktdaten dieser Kategorie nennen außerdem Doppelnippel, Reduziernippel, Winkel, T-Stücke, Kreuzstücke, Rohrnippel, Verschraubungen, Kappen und Stopfen. Deshalb ist für die Auswahl die konkrete Kombination aus Form, Anschlussseite, Zollmaß und Werkstoffangabe ausschlaggebend. Mehrere Produktfakten nennen V4A-Edelstahl; beim Wandwinkel mit 1 Zoll IG ist Edelstahl 304 beziehungsweise V2A angegeben. Diese Angaben gelten jeweils für den beschriebenen Artikel.
Für eine nachvollziehbare Auswahl hilft eine feste Reihenfolge: Zuerst wird geprüft, ob eine gerade Muffe oder eine Reduzierform gebraucht wird. Danach folgen IG beziehungsweise AG und die beiden Anschlussmaße. Erst im dritten Schritt werden Werkstoff, Länge, Druck- oder Temperaturwerte und Gewicht aus der Produktkarte verglichen. So bleibt erkennbar, ob eine Variante mit gleichem Zollmaß, einer Reduzierung oder einer anderen Form gemeint ist. Bei ähnlichen Bezeichnungen wie Muffe, Doppelnippel und Rohrnippel liefert die Anschlussseite den Unterschied. Angaben aus einem Artikel werden nicht auf andere Größen übertragen.
Innengewinde, Außengewinde und Reduzierung
IG steht für Innengewinde, AG für Außengewinde. Eine Muffe mit beidseitigem IG nimmt an beiden Seiten einen Anschluss mit Außengewinde auf. Eine Reduziermuffe kann ebenfalls zwei Innengewinde haben, aber mit unterschiedlichen Größen. Die Produktfakten nennen dafür etwa 1 Zoll IG x 3/4 Zoll IG und 2 Zoll IG x 1 1/4 Zoll IG. Reduziernippel werden in den geprüften Daten unter anderem mit 2 Zoll AG x 1 1/2 Zoll AG oder 1 1/4 Zoll AG x 1 Zoll AG geführt. Die Reihenfolge der Angaben zeigt, welche Seite welches Maß trägt.
Beidseitiges Innengewinde
Bei den Muffen 1/2 Zoll und 1 1/2 Zoll nennt die Produktbeschreibung ausdrücklich ein beidseitiges Innengewinde. Bei der Reduziermuffe 1 Zoll IG x 3/4 Zoll IG sind beide Anschlussseiten ebenfalls als IG beschrieben.
Außengewinde und Übergänge

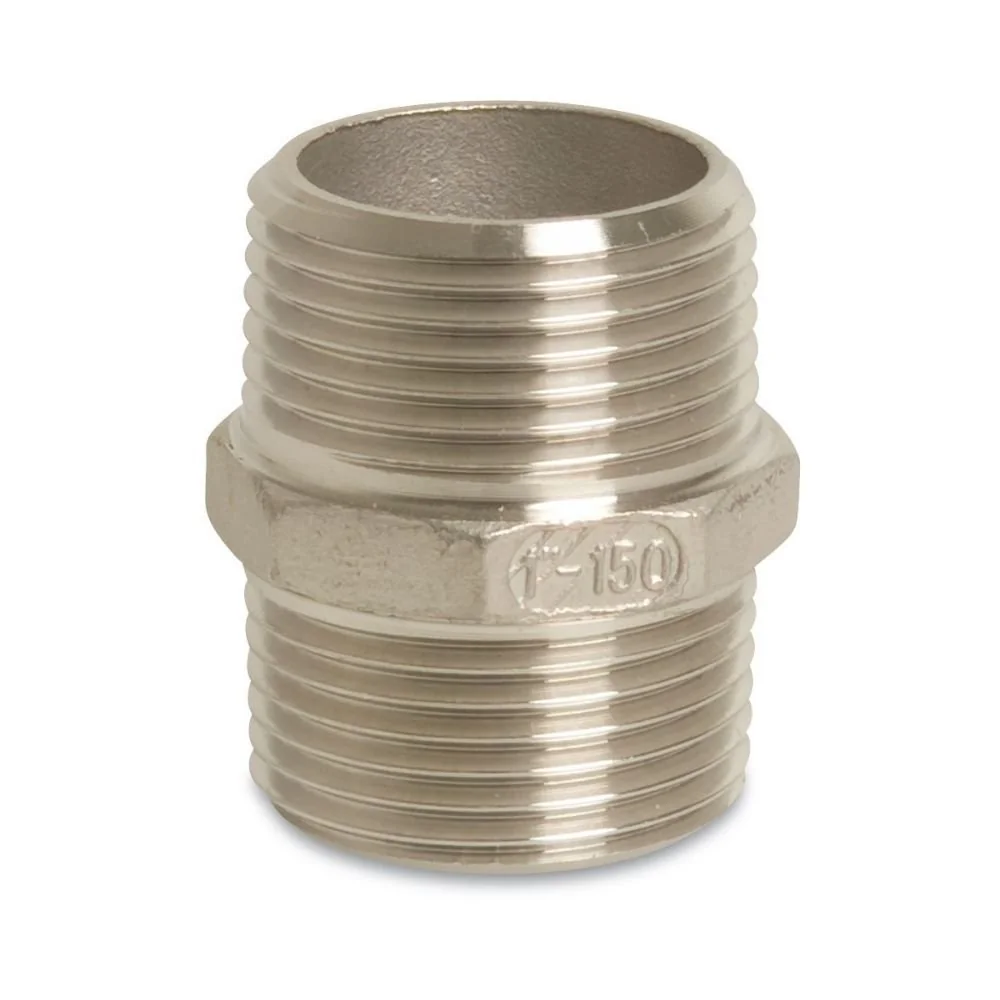

Doppelnippel und Rohrnippel erscheinen mit Außengewinde; ein Doppelnippel verbindet solche Anschlüsse beidseitig. Ein Reduziernippel ist die passende Form, wenn die beiden angegebenen Außengewinde unterschiedliche Zollmaße haben.

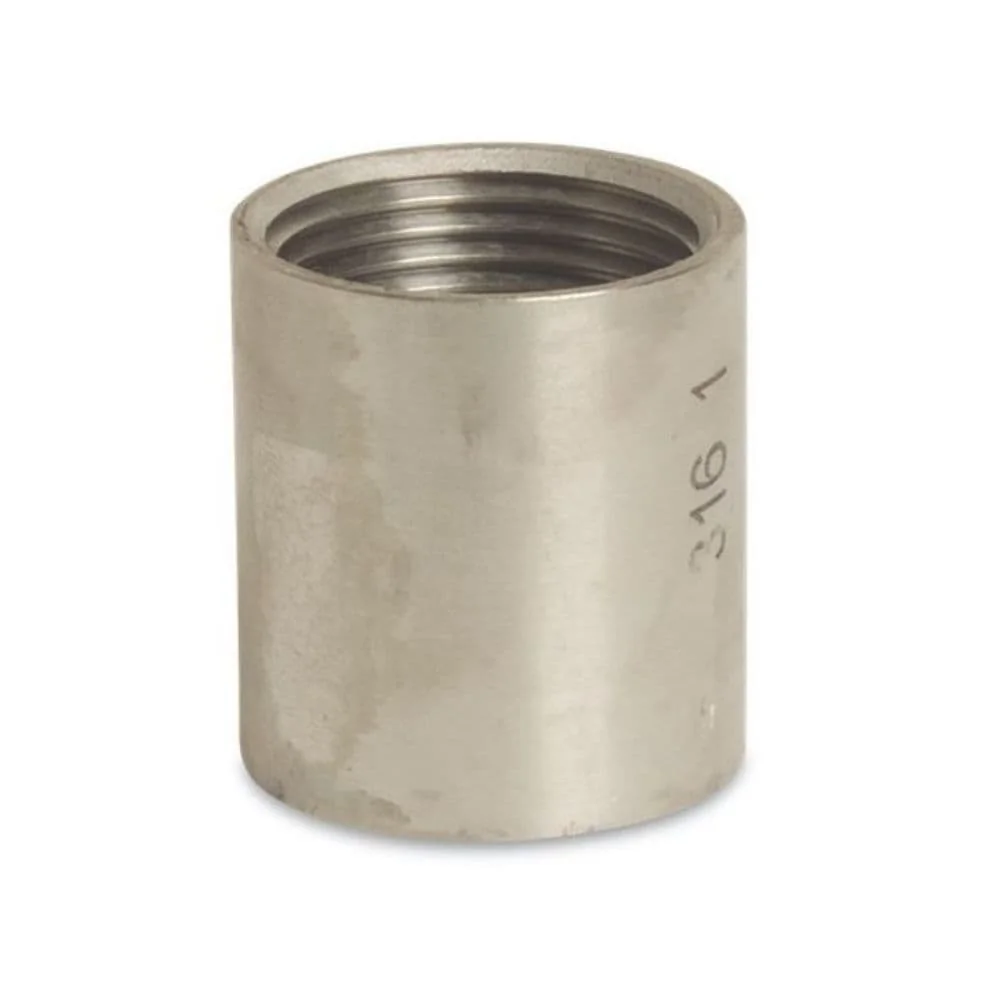

Gerade Muffe
Beidseitiges IG, etwa bei 1/2 oder 1 1/2 Zoll; der Gegenanschluss trägt das passende AG.
Reduziermuffe
IG x IG mit verschiedenen Maßen, zum Beispiel 1 Zoll x 3/4 Zoll oder 2 Zoll x 1 1/4 Zoll.

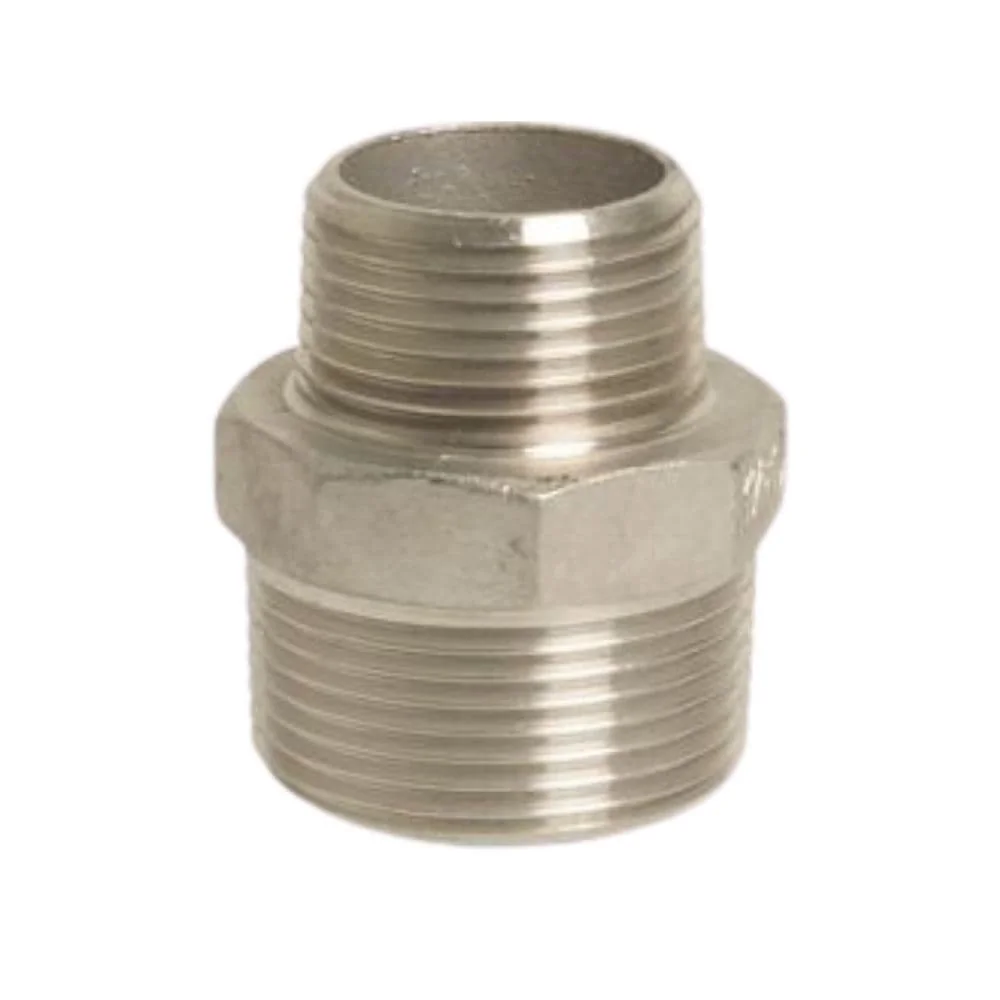

Reduziernippel
In den Fakten stehen unter anderem AG x AG mit 2 Zoll x 1 1/2 Zoll oder 1 1/4 Zoll x 1 Zoll.
Gewindegrößen am Artikel abgleichen
Die Produktfakten decken mehrere Zollmaße ab: 1/4, 3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2 und 2 Zoll. Bei einer Reduzierung müssen beide Seiten separat abgeglichen werden. Ein Eintrag wie 1 Zoll IG x 3/4 Zoll IG beschreibt nicht dasselbe wie 2 Zoll AG x 1 Zoll IG; Anschlussseite und Maß unterscheiden sich. Auch die Schreibweise variiert zwischen Zoll und dem Zeichen. Für die Zuordnung bleibt deshalb der vollständige Artikeltext maßgeblich.
1/4 bis 1/2 Zoll
Belegt sind 1/4, 3/8 und 1/2 Zoll, darunter eine Muffe mit 1/2 Zoll und ein Doppelnippel mit 3/8 Zoll.
3/4 bis 1 1/4 Zoll
Diese Maße erscheinen bei Muffen, Doppelnippeln und Reduzierungen mit Innen- oder Außengewinde.
1 1/2 bis 2 Zoll
Für größere Anschlüsse nennen die Fakten unter anderem Muffen mit 1 1/2 Zoll sowie Reduzierformen bis 2 Zoll.
Materialangaben und belastbare Produktdaten
V4A-Edelstahl ist bei mehreren geprüften Artikeln ausdrücklich genannt, etwa bei der Muffe 1/2 Zoll, der Reduziermuffe 1 Zoll IG x 3/4 Zoll IG und der Muffe 1 1/2 Zoll IG. Die Fakten führen für diese Varianten auch Korrosionsbeständigkeit als Produkteigenschaft. Der Wandwinkel mit 1 Zoll IG ist dagegen mit Edelstahl 304 beziehungsweise V2A beschrieben. Materialbezeichnungen und Eigenschaften sollten daher immer dem einzelnen Datensatz zugeordnet werden. Das gilt ebenso für Gewinde, Temperatur, Druck und Gewicht.
Für die geprüften Muffen lassen sich dadurch konkrete Unterschiede benennen: Die 1/2-Zoll-Muffe ist mit 0,04 kg aufgeführt, die 1 1/2-Zoll-Muffe mit 0,18 kg. Eine Reduziermuffe mit 1 Zoll IG x 3/4 Zoll IG ist mit 0,10 kg angegeben. Das Gewicht beschreibt die jeweilige Variante und ist kein Ersatz für den Abgleich von Gewinde und Werkstoff.
Die Form nach dem Rohrverlauf wählen
Gerade Strecken und Übergänge

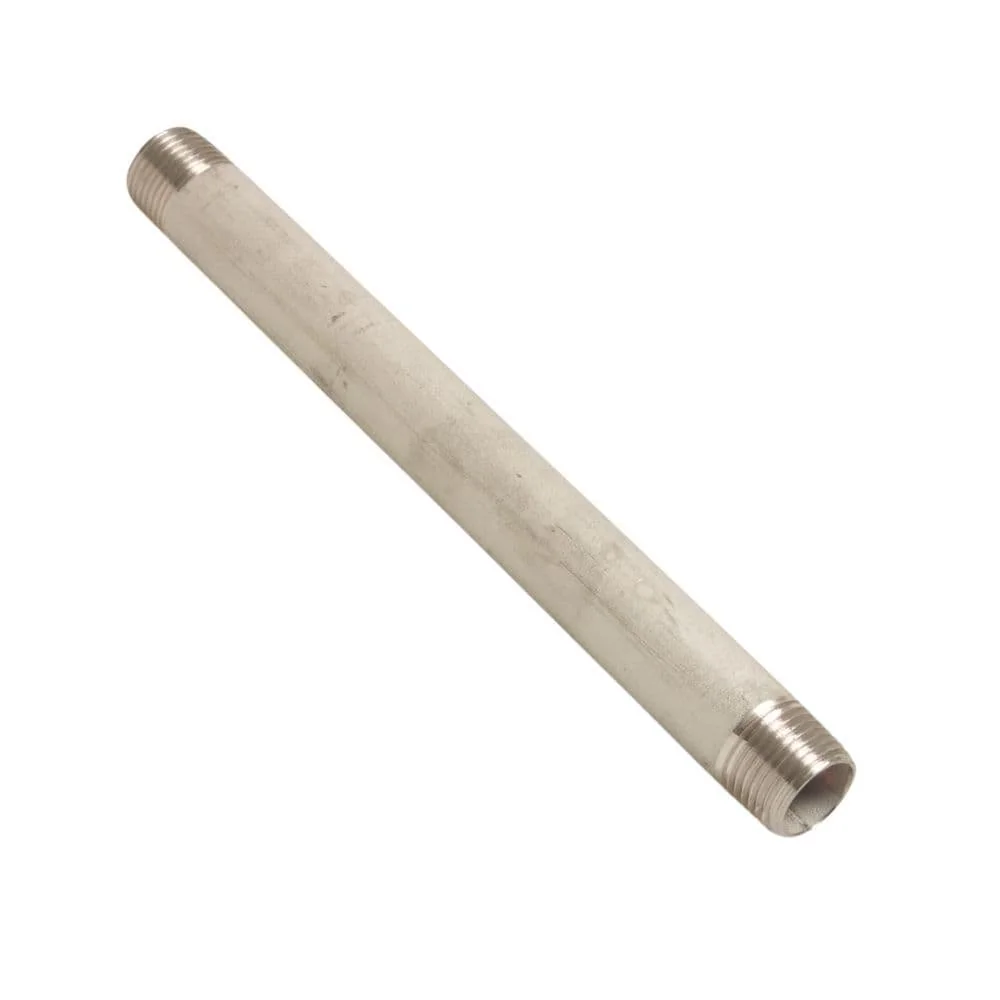

Muffen und Reduziermuffen stehen für gerade Verbindungen mit gleichbleibendem oder wechselndem Maß. Doppelnippel haben laut Produktfakten beidseitiges Außengewinde. Ein Rohrnippel ist ebenfalls mit Außengewinde beschrieben; ein Beispiel nennt 1/2 Zoll und 300 mm Länge. Diese Angaben helfen, Anschlussart und benötigte Baulänge getrennt zu prüfen.

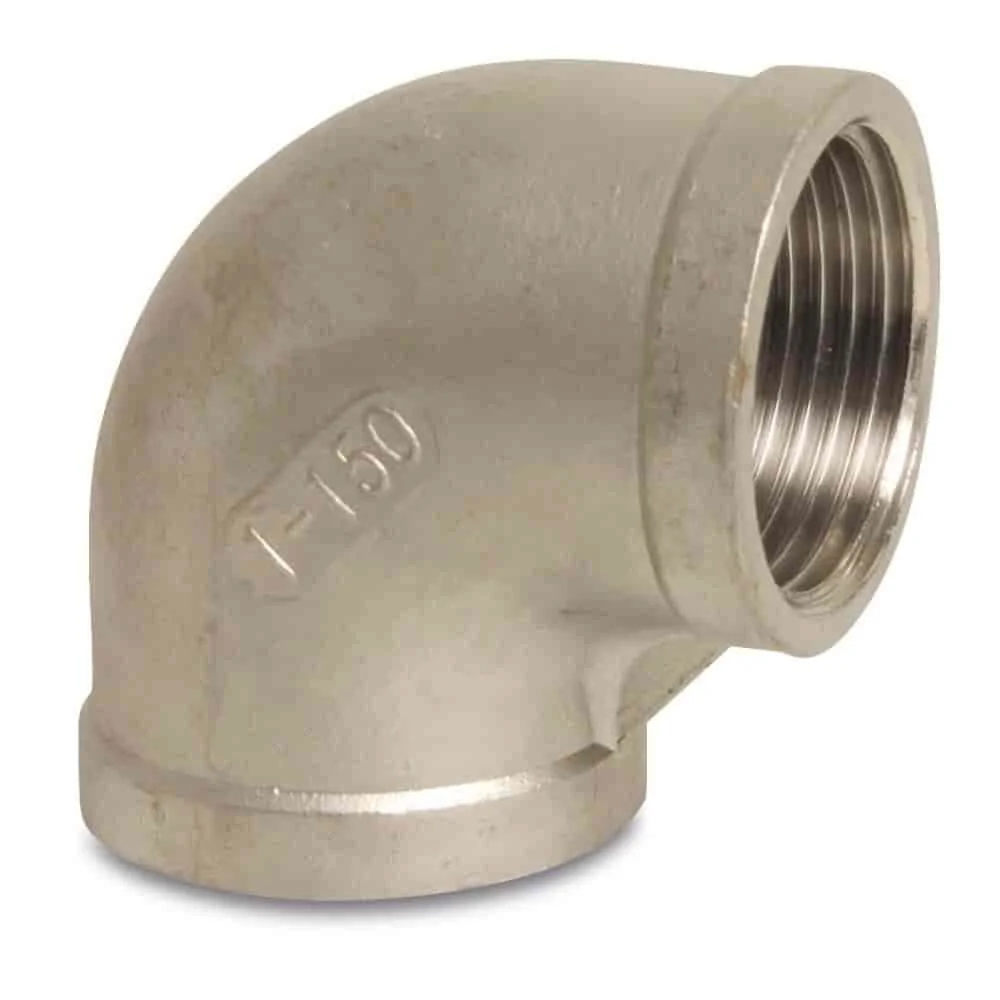

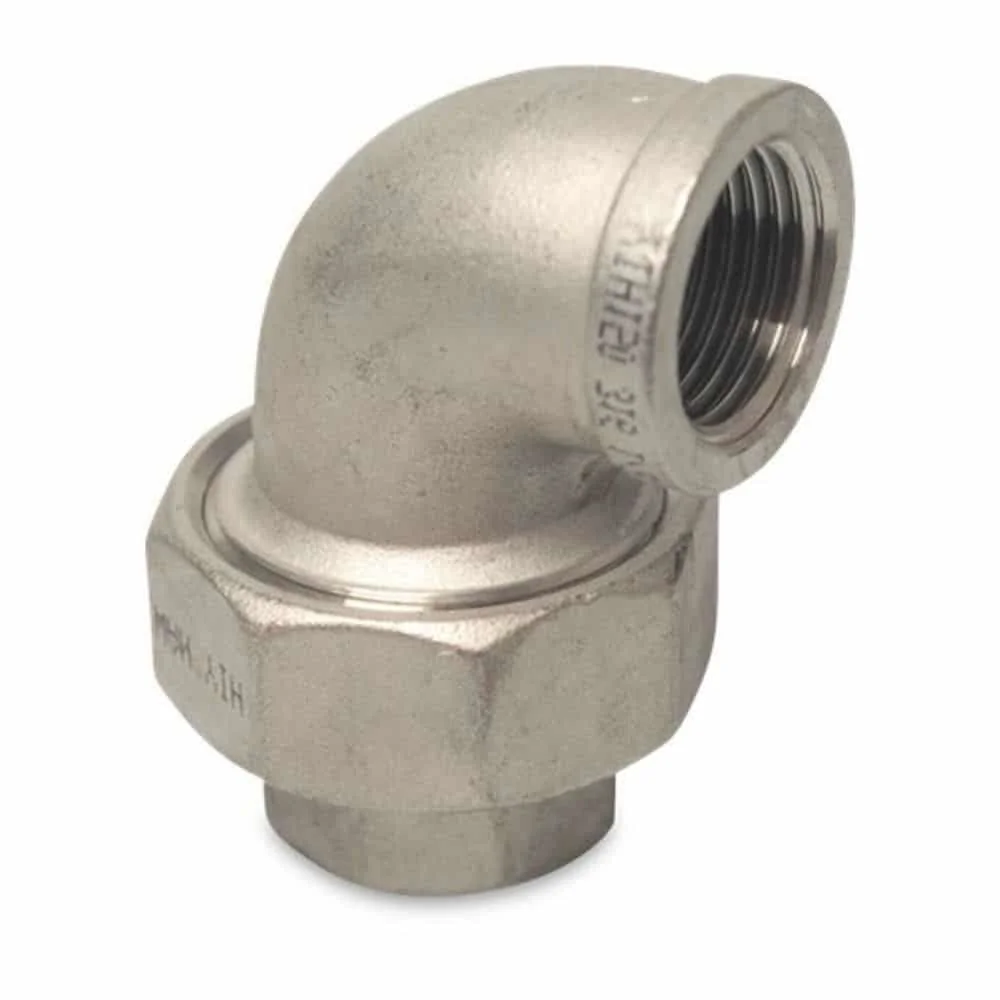

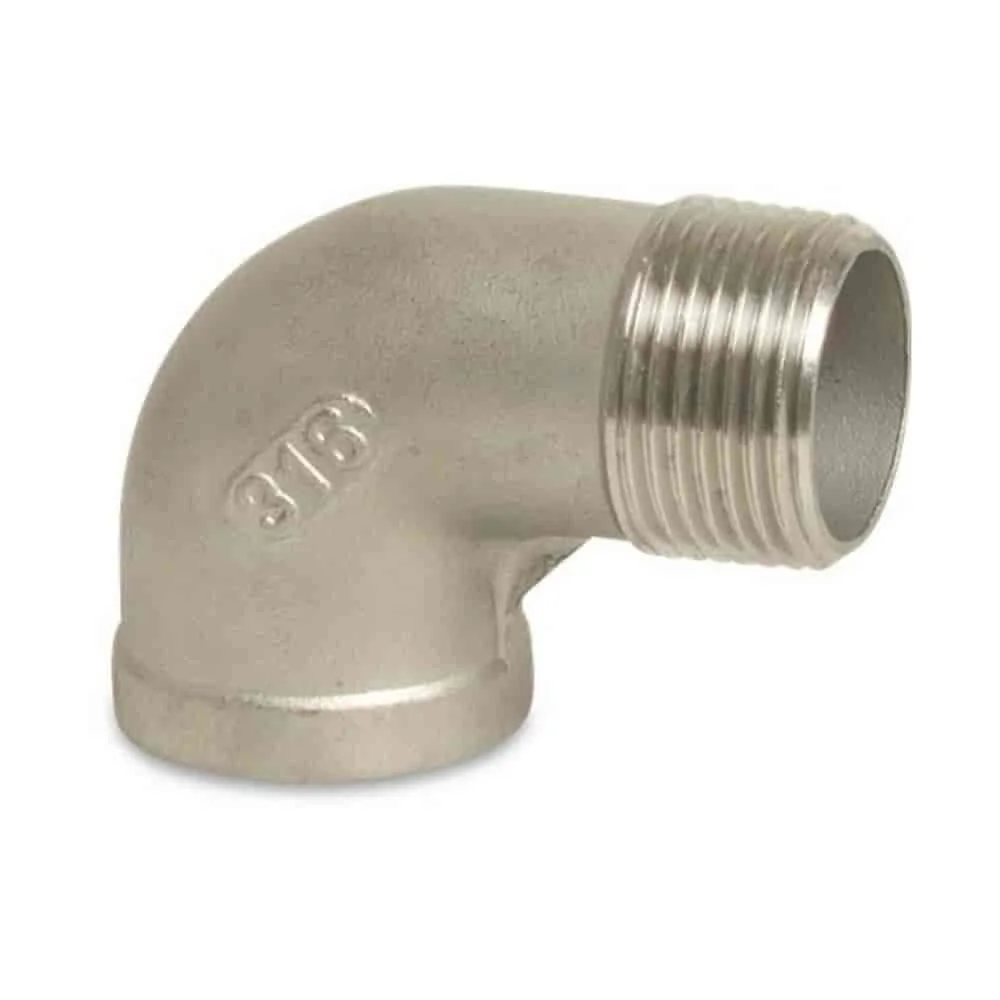

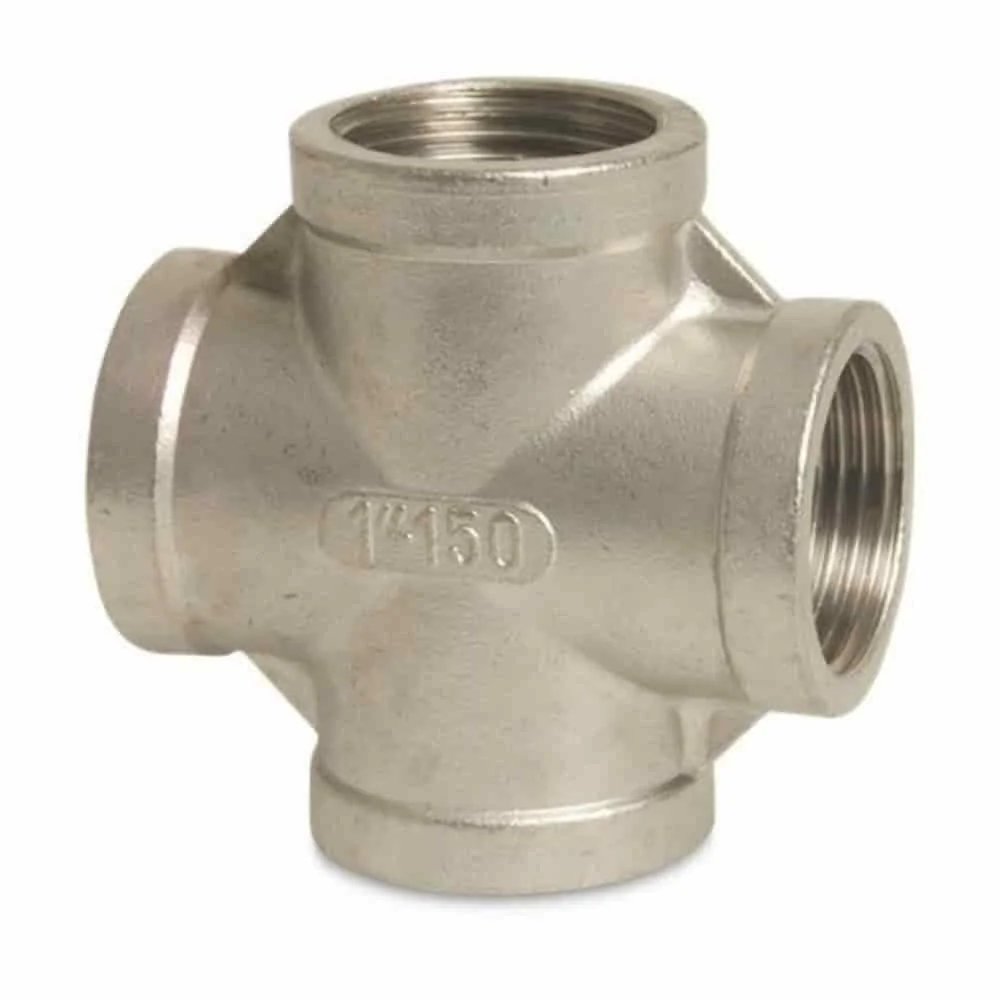

Winkel und Verzweigungen

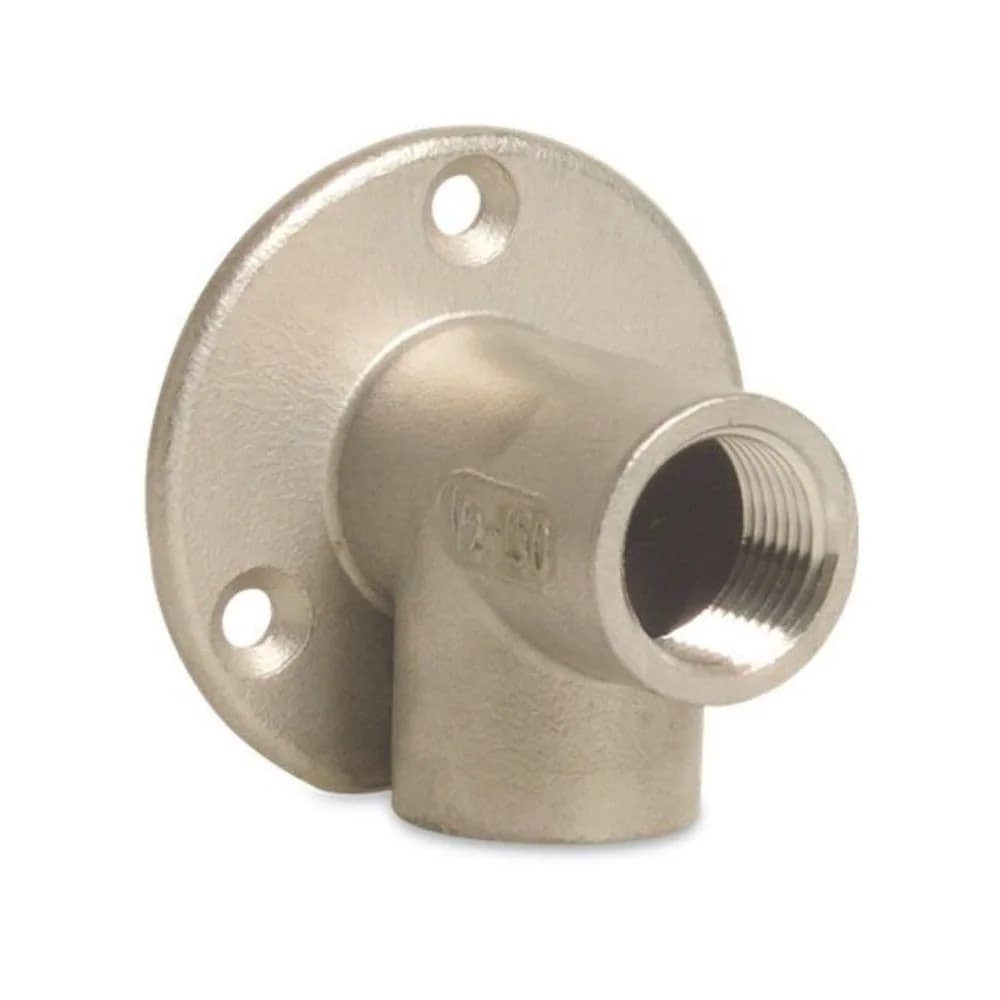

Winkel und Bögen sind in den Produktnamen mit 45 oder 90 Grad gekennzeichnet. Wandwinkel werden ebenfalls als 90-Grad-Form geführt. T-Stücke und Kreuzstücke ergänzen die Auswahl, wenn mehrere Leitungsrichtungen an einem Fitting zusammenlaufen. Die jeweilige Zollgröße und die Kennzeichnung IG oder AG stehen dabei am konkreten Artikel.
Ausgewählte Muffen im Vergleich
Die folgenden Karten zeigen Varianten, deren Produktfakten Anschluss, Material und Gewicht ausdrücklich nennen. Die Werte dienen dem Abgleich innerhalb der jeweiligen Produktkarte.
Muffe 1/2 Zoll
V4A-Edelstahl, beidseitiges Innengewinde und 0,04 kg Gewicht sind in den Fakten genannt. Die Beschreibung ordnet die Muffe Kalt- und Warmwasseranwendungen zu.

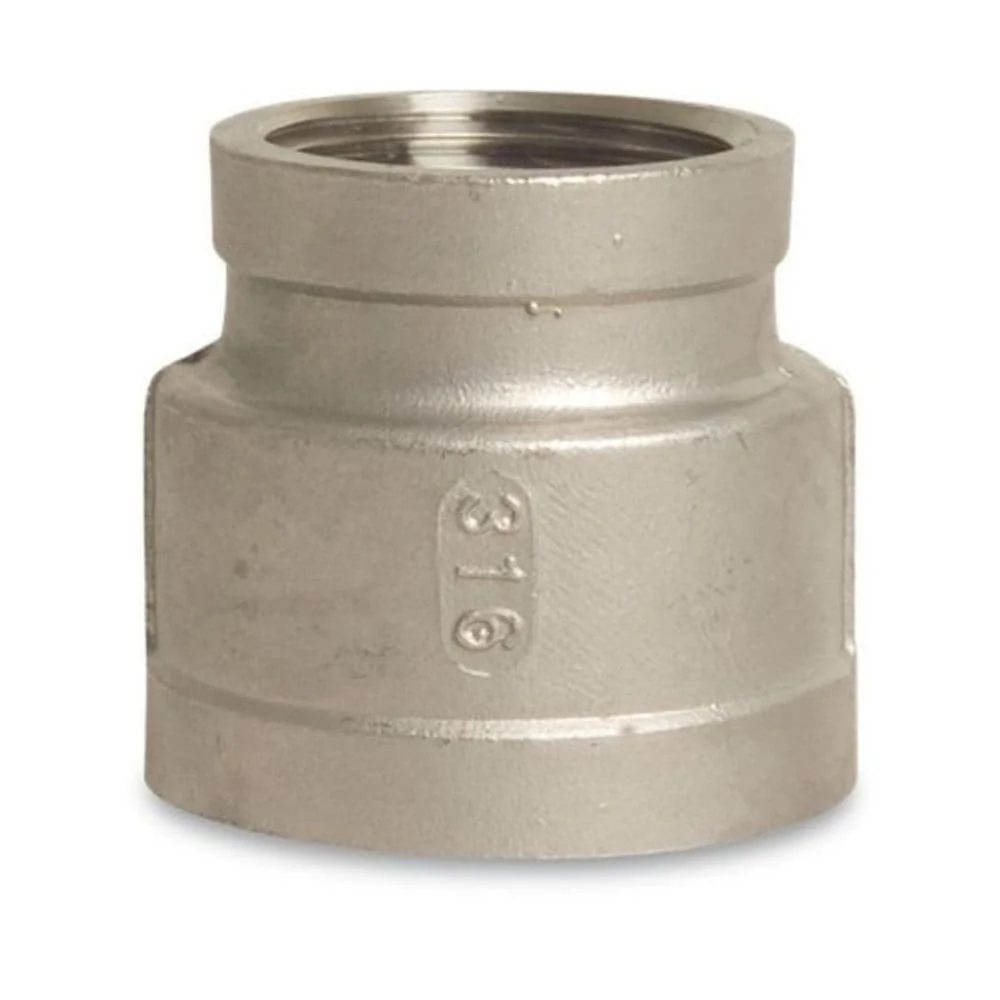

Reduziermuffe 1 Zoll x 3/4 Zoll
Die Produktkarte nennt V4A, 1 Zoll IG x 3/4 Zoll IG, beidseitiges Innengewinde und ein Gewicht von 0,10 kg.
Muffe 1 1/2 Zoll IG
Genannt werden V4A, beidseitiges Innengewinde und 0,18 kg. Für diesen Artikel stehen außerdem bis 10 bar sowie -20 °C bis +200 °C in den Fakten.
Für einen Größenübergang nennt die Produktkarte des Reduziernippels 1 1/2 x 1 Zoll V4A-Edelstahl und ein Gewicht von 0,16 kg.
Benachbarte Fittingformen im Katalog
Für andere Anschlussaufgaben führen die benachbarten Kategorien zu klar getrennten Formen. Die Verlinkung folgt den im Katalog genannten Bezeichnungen.
Winkel + Bögen
Für die im Namen ausgewiesenen 45- und 90-Grad-Formen.
Doppelnippel + Rohrnippel
Für gerade Verbinder mit den jeweils ausgewiesenen Außengewinden.

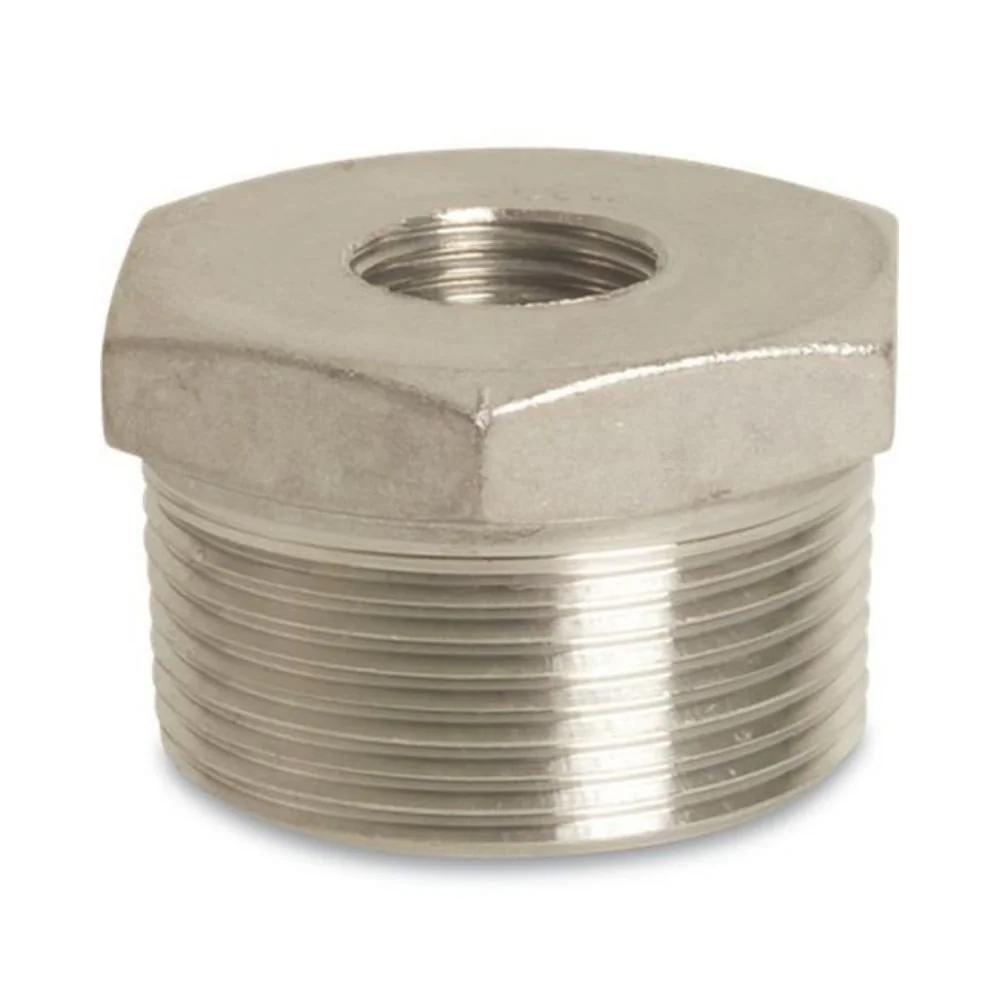

Reduzierstücke Edelstahl
Für Übergänge, bei denen zwei unterschiedliche Maße angegeben sind.

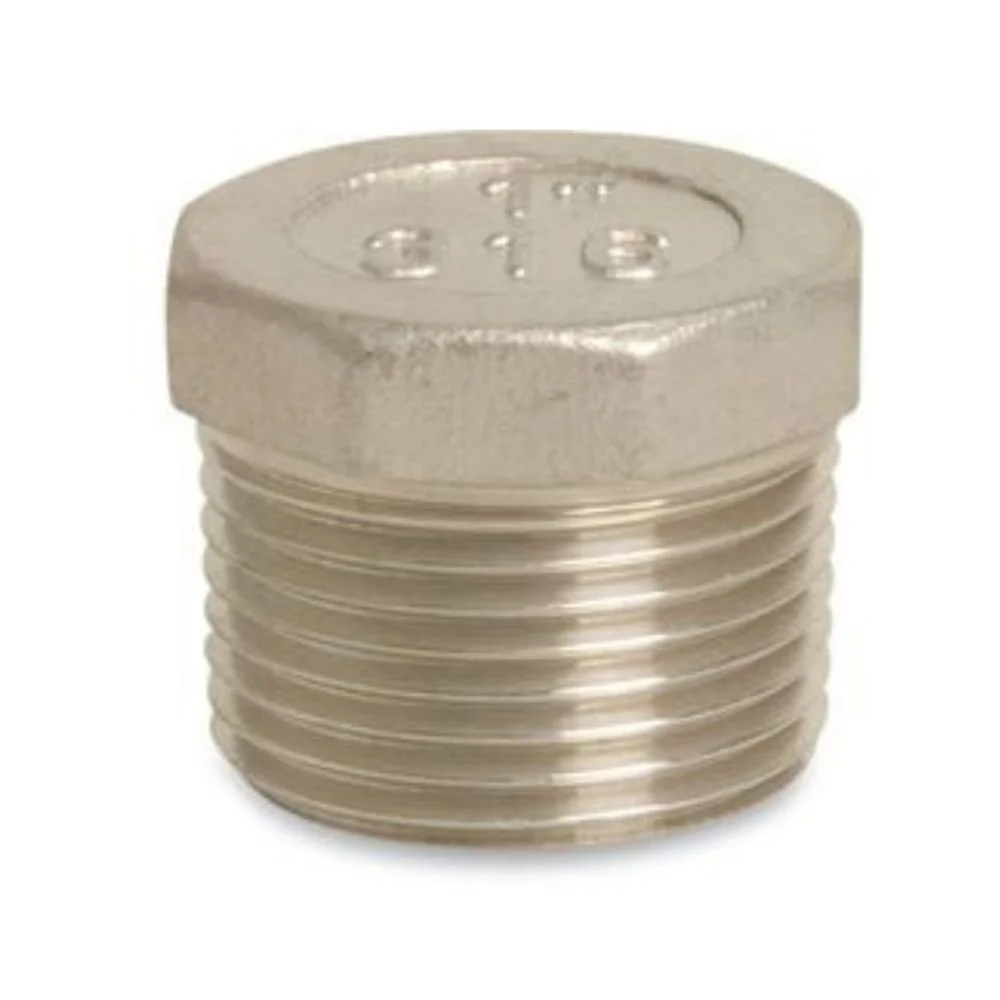

Kappen + Stopfen
Für die im Sortiment getrennt geführten Abschlussformen.
Montageplanung und Gewindeabgleich
Vor dem Einbau werden Form, Zollmaß und IG- oder AG-Seite des Fittings mit dem Gegenstück abgeglichen. In den Produktfakten zu einem 90-Grad-Winkel und einem Reduzierstück ist ein Whitworth-Rohrgewinde erwähnt; bei diesen Artikeln werden Außengewinde als konisch beschrieben. Die gleichen Datensätze nennen geeignetes Gewindedichtmaterial wie Hanf oder Teflonband. Diese Hinweise gehören zum jeweiligen Artikel und sind keine allgemeine Aussage für jede Muffe.
Auch Druck- und Temperaturwerte gelten nur dort, wo sie ausdrücklich stehen. Für die Muffe 1 1/2 Zoll werden bis 10 bar sowie -20 °C bis +200 °C genannt. Andere Produktkarten führen andere oder keine solchen Werte auf. Der Abgleich von Anschlussseite, Größe und den konkreten technischen Angaben verhindert Verwechslungen zwischen ähnlich benannten Fittings.
FAQ zu Muffen und Gewindefittings
Woran erkenne ich eine gerade Muffe mit Innengewinde?
Bei der Muffe 1/2 Zoll und der Muffe 1 1/2 Zoll nennen die Produktfakten ausdrücklich ein beidseitiges Innengewinde. Die Abkürzung IG steht an der Anschlussangabe.
Was unterscheidet eine Reduziermuffe vom Reduziernippel?
Die geprüften Reduziermuffen sind mit IG x IG beschrieben, etwa 1 Zoll x 3/4 Zoll. Reduziernippel erscheinen unter anderem mit AG x AG, etwa 2 Zoll x 1 1/2 Zoll. Maß und Anschlussseite werden am einzelnen Artikel geprüft.
Welche Größen sind bei den Muffen belegt?
In den Produktfakten stehen 1/2 Zoll und 1 1/2 Zoll bei Muffen sowie 1 Zoll IG x 3/4 Zoll IG und 2 Zoll IG x 1 1/4 Zoll IG bei Reduziermuffen. Weitere Fittingformen führen 1/4, 3/8, 3/4, 1 und 2 Zoll.
Sind V4A und V2A in den Daten gleich angegeben?
Nein. Mehrere Karten nennen V4A-Edelstahl; beim Wandwinkel 1 Zoll IG ist Edelstahl 304 beziehungsweise V2A aufgeführt. Die Werkstoffangabe muss deshalb der jeweiligen Produktkarte zugeordnet werden.
Wofür stehen 45 Grad und 90 Grad?
Die Angaben bezeichnen den Winkel der jeweiligen Form. In den Produktnamen erscheinen sowohl 45-Grad-Winkel als auch 90-Grad-Winkel und Bögen. Für die Leitungsrichtung ist die am Artikel genannte Form ausschlaggebend.
Gelten die genannten Druck- und Temperaturwerte für jede Muffe?
Nein. Bis 10 bar sowie -20 °C bis +200 °C sind in den Fakten zur Muffe 1 1/2 Zoll genannt; andere Karten nennen diese Kombination nicht. Technische Werte werden daher nur artikelbezogen übernommen.
