PE Rohr Verschraubungen für Gartenbewässerung

Verschraubungen für PP-PE-Rohrsysteme

Diese Kategorie bündelt Rohrverschraubungen aus PP beziehungsweise Polypropylen für Druckrohrsysteme in der Gartenbewässerung. Die Varianten unterscheiden sich durch Bauform, Rohrmaß und Gewindeausführung. 90°-Winkel führen eine Rohrstrecke um einen rechten Winkel, Kupplungen bilden gerade Übergänge, Endkappen stehen für den Abschluss. Ergänzend gibt es eine Klemmhülse sowie Ersatzklemmhülsen mit ausgewiesenen Rohrmaßen.

Für die Auswahl zählt deshalb mehr als das Wort Verschraubung: Zuerst wird die benötigte Bauform bestimmt, danach das Rohrmaß und – bei Gewindevarianten – die Gewindegröße. Die Bezeichnungen nennen diese Angaben direkt, etwa 25 x 3/4" IG oder 32 x 3/4" AG. Ein Abgleich dieser Punkte grenzt Varianten mit ähnlicher Bezeichnung voneinander ab.

Die Bauformen im Überblick

90°-Winkel für einen Richtungswechsel

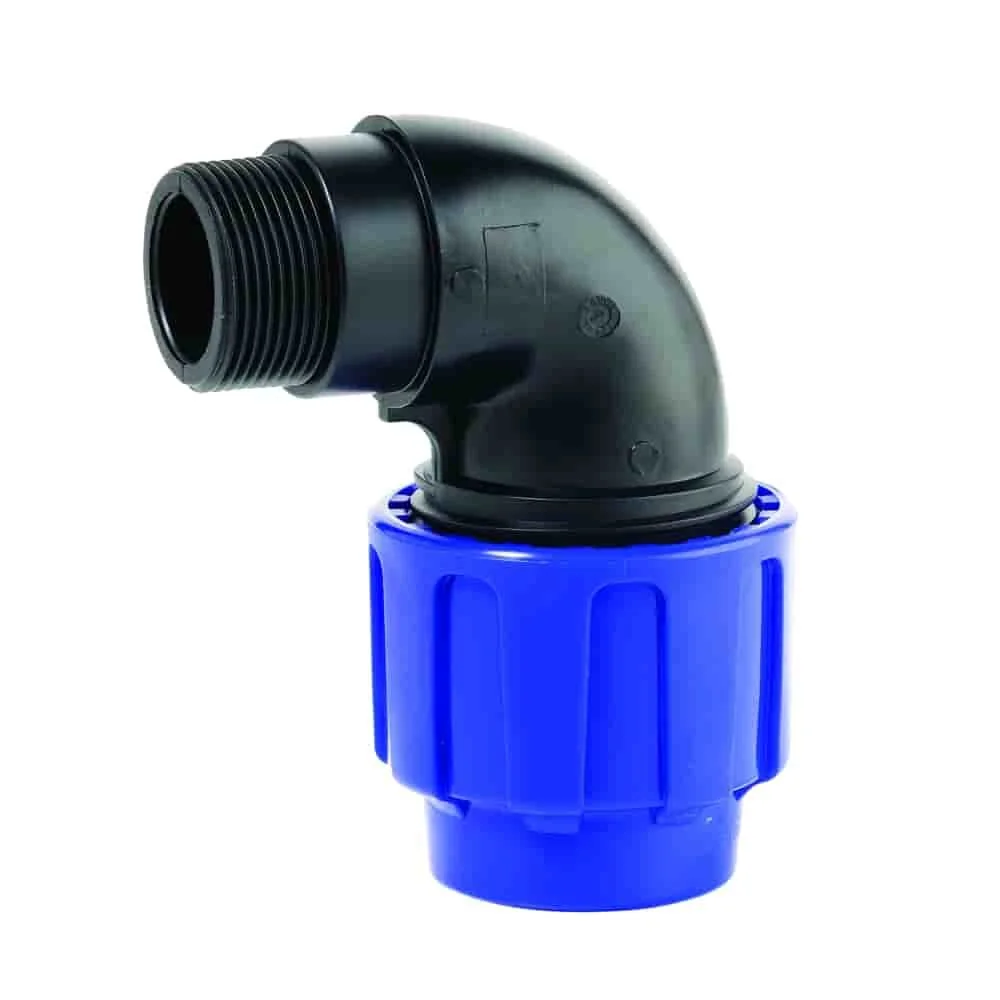

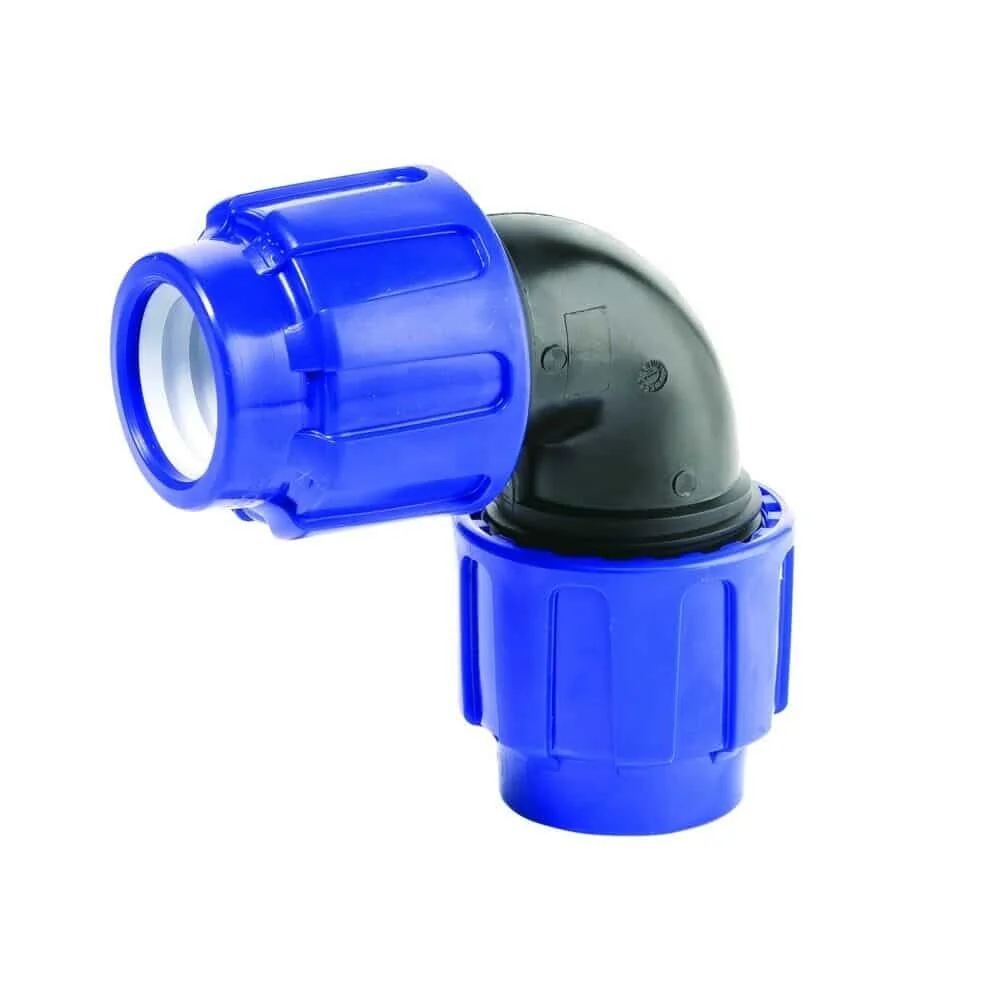

Die 90°-Winkel führen das Rohr in eine rechtwinklige Richtung. In den aufgeführten Varianten treffen Rohrmaße von 16, 20, 25, 32 oder 40 mm auf eine Gewindegröße oder auf ein weiteres Rohrmaß. Beispiele sind 16 x 1/2" IG, 20 x 3/4" AG und IG, 25 x 3/4" AG und IG sowie 32 x 1" AG und IG. Für größere Anschlüsse gibt es 40 x 1 1/4" IG; eine Ausführung ist als 40 x 40 mit zwei Verschraubungen bezeichnet. Der Winkeltyp passt damit zu einer Leitungsführung um eine Ecke.

Kupplungen, Endkappen und Hülsen

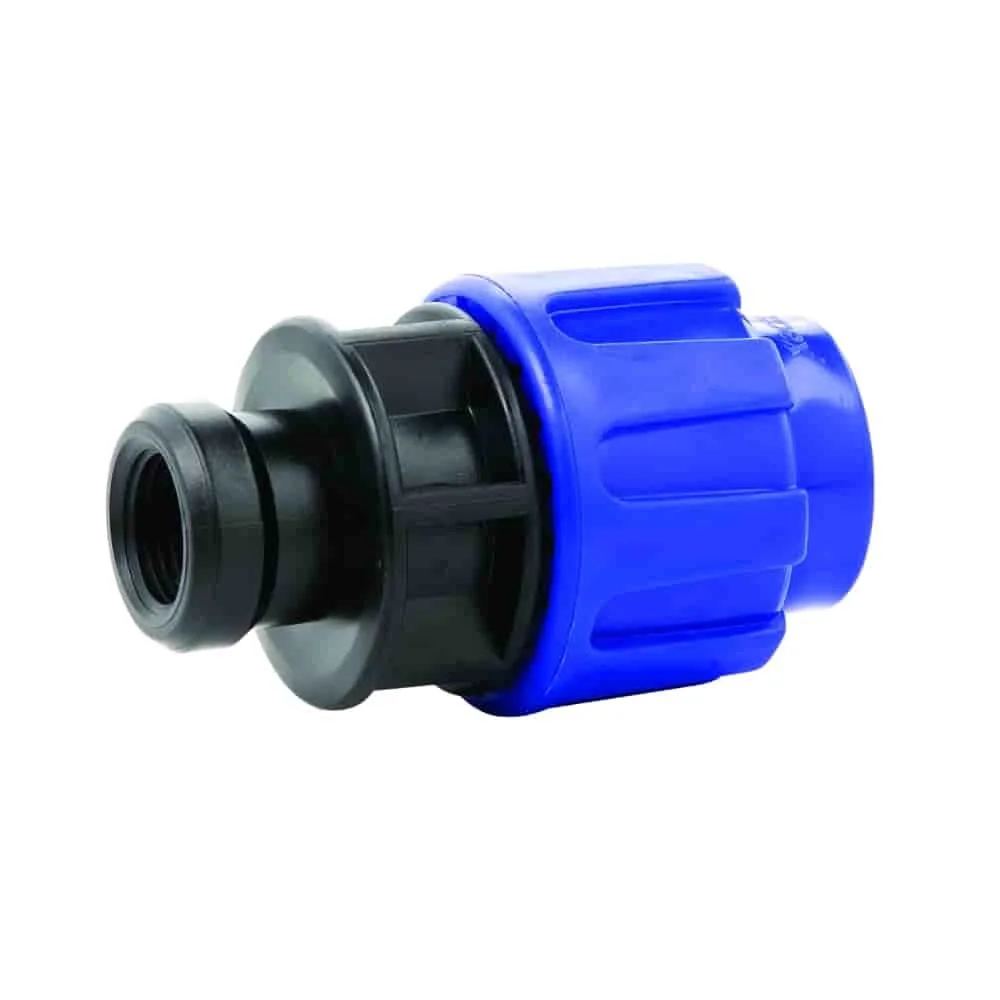

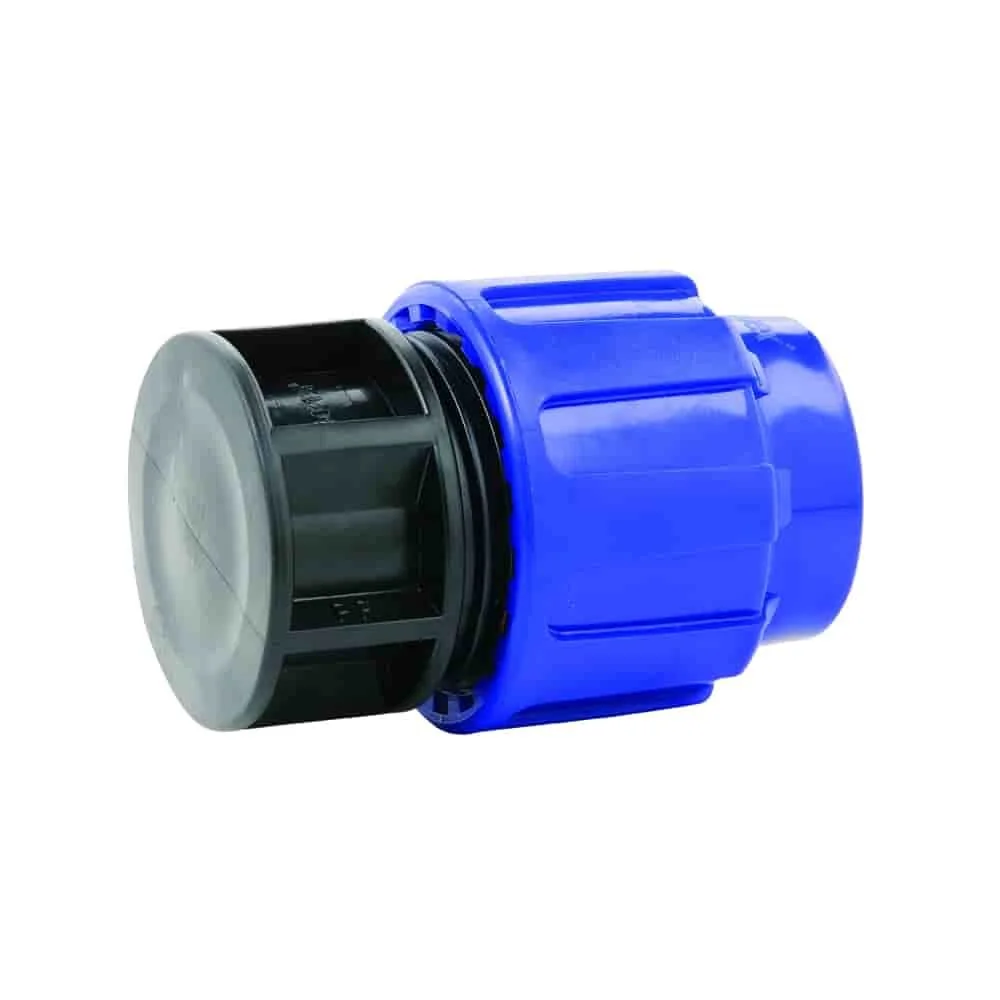

Bei den Kupplungen variieren Rohr- und Gewindeseite: aufgeführt sind 20 x 3/4" IG, 25 x 1/2" IG oder AG sowie 32 x 3/4" AG. Eine Kupplung gehört in die Planung, wenn eine gerade Verbindung mit dem genannten Maß benötigt wird. Endkappen sind mit D 16 beziehungsweise D 40 aufgeführt; die Produktdaten nennen dazu DN 10 beziehungsweise DN 32. Die Klemmhülse ist mit D 20 bezeichnet. Ersatzklemmhülsen gibt es für D 16 und D 40. Diese Bauformen beschreiben unterschiedliche Bauteile, daher wird zuerst der Typ und danach das Maß zugeordnet.

Maße, Gewinde und Druckstufen lesen

Die Schreibweise D x G führt zwei Angaben zusammen: D bezeichnet in den Produktdaten das Rohrmaß, G die Gewindegröße. Bei einem Eintrag wie 25 x 3/4" IG ist das Rohrmaß 25 mm, die Gewindegröße 3/4 Zoll und die Gewindeseite als IG gekennzeichnet. AG steht für Außengewinde, IG für Innengewinde. Die Gegenstelle muss zur jeweiligen Gewindeseite passen. Bei Ausführungen ohne Gewindeangabe im Namen – etwa Endkappen oder Klemmhülsen – sind D- und teilweise DN-Werte angegeben. Maßangaben der konkreten Variante sollten nicht von einem ähnlichen Winkel oder einer Kupplung übertragen werden.

Auswahl nach Einbausituation

Für die Planung wird zuerst das Rohrmaß am Anschluss erfasst. Danach folgen die gewünschte Richtung und die Anschlussseite. Wenn das Gegenstück ein Außengewinde hat, wird ein Innengewinde am Fitting benötigt; bei einem Innengewinde am Gegenstück wird ein Außengewinde benötigt. Bei geraden Übergängen stehen bei den Kupplungen beispielsweise 25 x 1/2" IG und 25 x 1/2" AG als getrennte Varianten. Ein 90°-Winkel mit gleichem Rohrmaß kann deshalb nicht automatisch dieselbe Kupplung ersetzen: Bauform und Anschlussrichtung müssen zusammenpassen.

1. Rohrmaß zuordnen: Die passende Zahl ist 16, 20, 25, 32 oder 40 mm, je nach ausgewiesener Variante.
2. Bauform festlegen: Ein Winkel, eine Kupplung, eine Endkappe oder eine Hülse erfüllt jeweils einen anderen Platz im Rohrsystem.
3. Gewinde vergleichen: Bei AG- und IG-Varianten werden Seite und Größe gemeinsam betrachtet, zum Beispiel 3/4" oder 1".
4. PN-Angabe einordnen: PN 10 und PN 16 sind in den jeweiligen Produktdaten mit ihren psi-Werten angegeben.

Produktbeispiele nach Bauform

Die folgenden Karten zeigen drei unterschiedliche Ausführungen. Maß, Gewinde oder D-Wert und die in den Produktdaten genannte Druckstufe bleiben dabei jeweils beim konkreten Artikel.

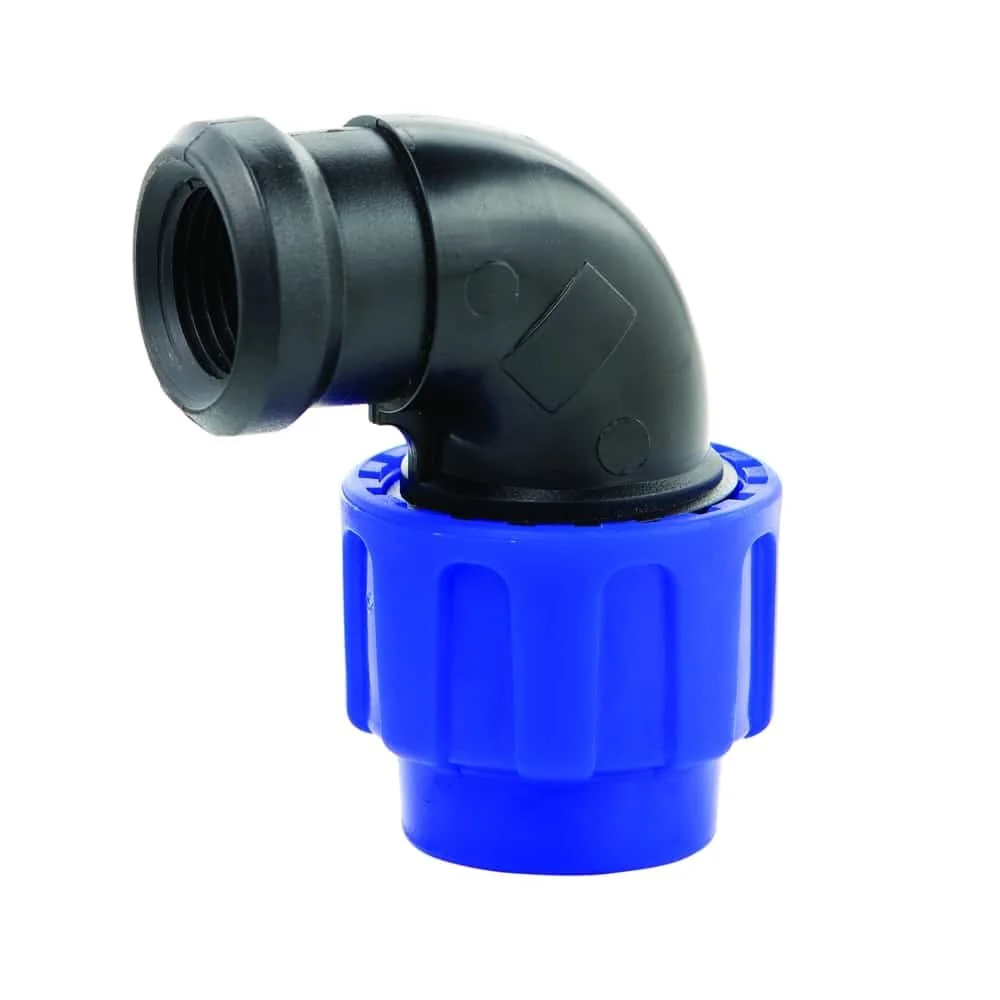

90°-Winkel 25 x 3/4" IG

PP-Material, PN 10 (150 psi) und Länge 58 mm; das Rohrmaß beträgt 25 mm.

Endkappe D 40

Die Daten nennen D 40 mm, DN 32, PN 16 (240 psi) und eine Länge von 92 mm.

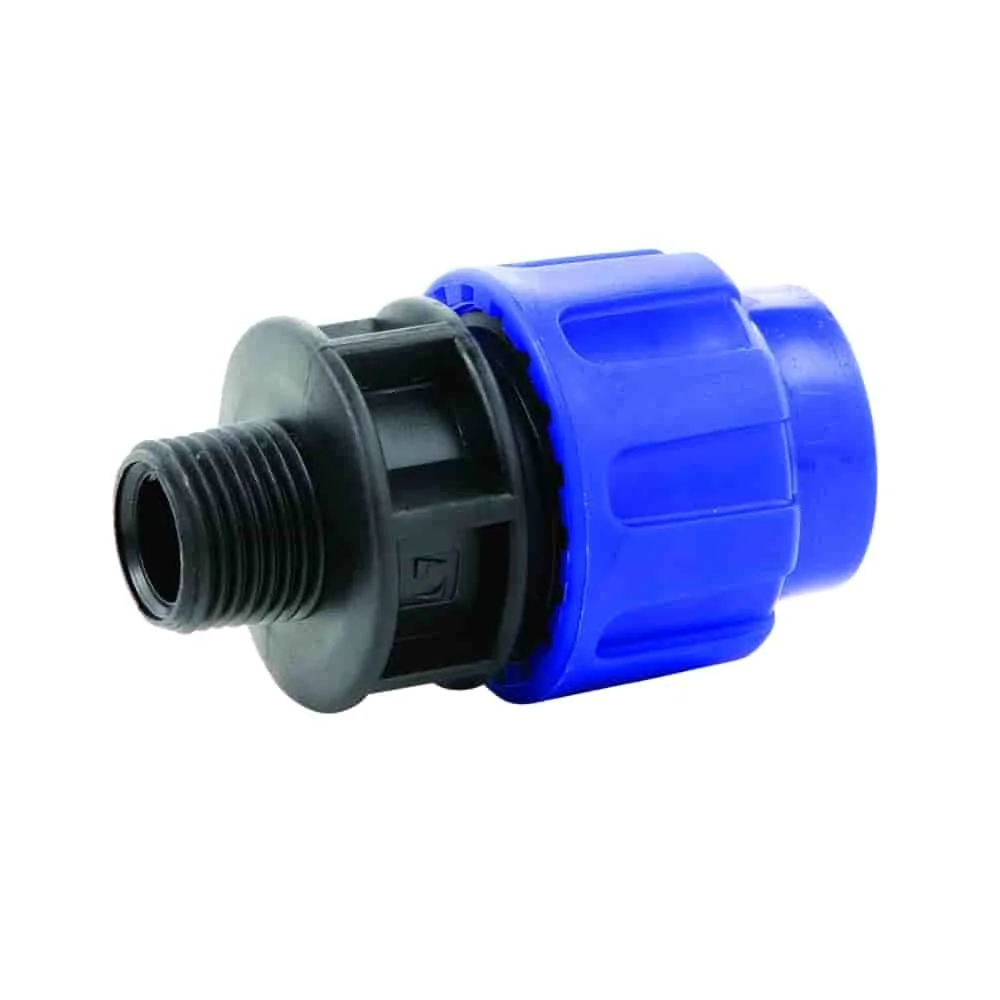

Kupplung 32 x 3/4" AG

PP-Material, PN 10 (150 psi) und Länge 81 mm; das Rohrmaß beträgt 32 mm.

Als weitere Bauform ist eine Klemmhülse D 20 aufgeführt. Sie wird über das angegebene D-Maß von den Gewindevarianten unterschieden.

Klemmhülsen und Ersatzklemmhülsen

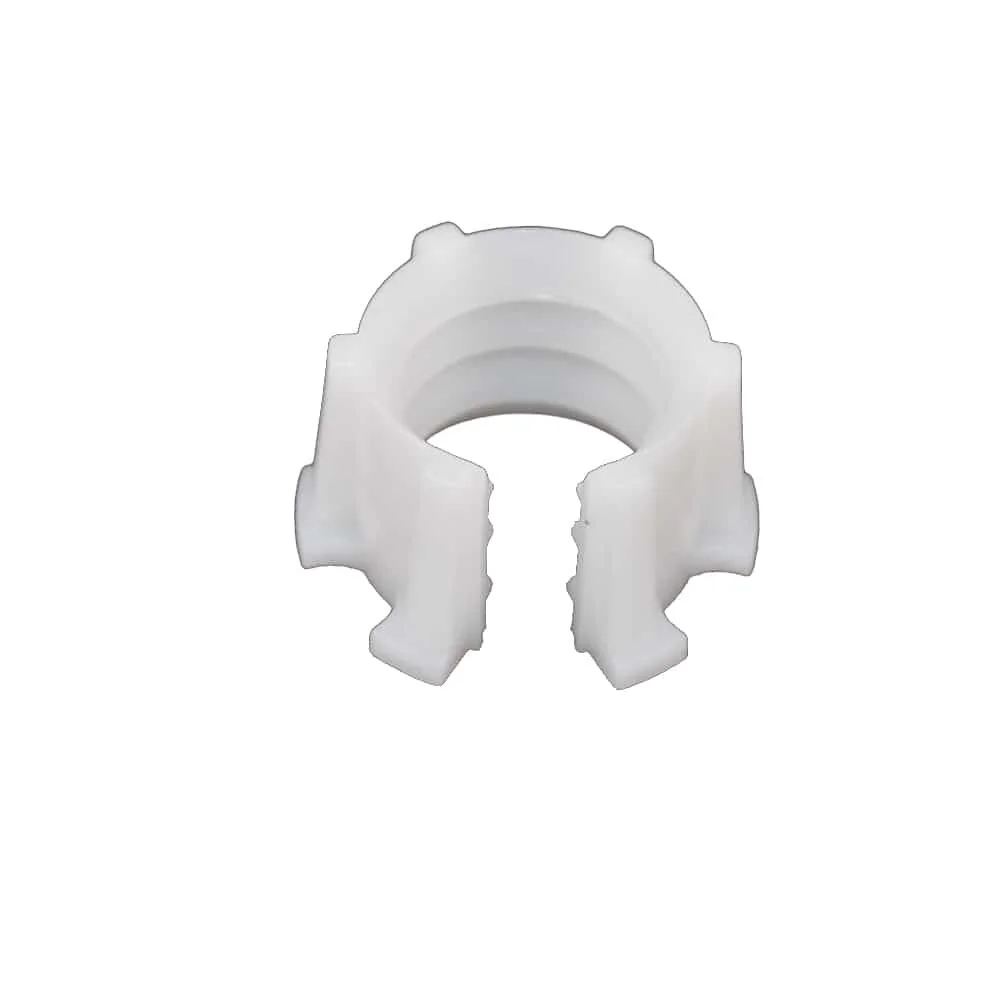

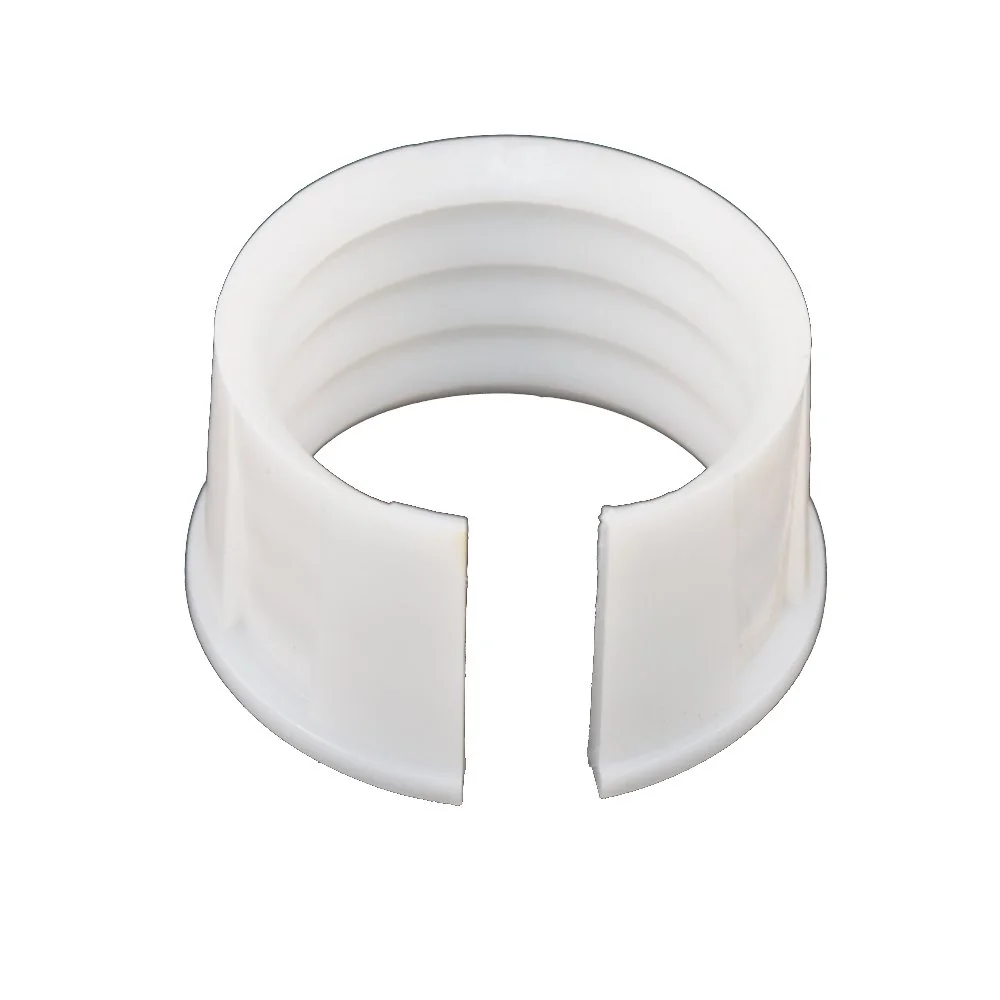

Klemmhülse 20 und Ersatzklemmhülsen 16 sowie 40 stehen in eigenen Produktvarianten. Der Rohrdurchmesser ist bei diesen Artikeln das zentrale Unterscheidungsmerkmal: D 20, D 16 oder D 40. Eine Ersatzklemmhülse wird deshalb nach ihrem angegebenen Maß ausgewählt. Die Daten führen bei diesen Hülsen keine Gewindegröße im Produktnamen; sie sind daher nicht mit einer AG- oder IG-Kupplung gleichzusetzen. Die Zuordnung über das D-Maß hält Endkappe, Winkel und Hülse als getrennte Bauteiltypen auseinander.

Die Zahl im Namen richtig einordnen

Bei einer Endkappe 40 steht die 40 ebenfalls für D 40 mm, bei der 40-x-40-Winkelausführung stehen zwei Rohrmaße nebeneinander. Diese Schreibweisen sehen ähnlich aus, beschreiben aber unterschiedliche Bauteile. Bei einer Ersatzklemmhülse 16 verweist die Zahl auf D 16 mm; die Endkappe 16 nennt zusätzlich DN 10 und PN 16 (240 psi). Die Unterschiede zwischen D, DN, Gewindegröße und PN helfen, Varianten sauber auseinanderzuhalten.
