Kugelhähne Muffenschieber Absperrhähne

Ventile und Verbindungsteile nach Aufgabe unterscheiden

Die Kategorie bündelt Ventile und Verbindungsteile für Gartenbewässerung, Wasserleitungen sowie ausgewählte Sanitär- und Heizungsanschlüsse. Für die Auswahl zählt zuerst die Aufgabe: Eine Leitung absperren, Wasser an einer Zapfstelle entnehmen, einen Tankanschluss anpassen oder zwei Gewinde miteinander verbinden. Kugelhähne, Auslaufventile, Muffenschieber und Absperrhähne sind deshalb nicht austauschbar; Bauart, Bedienung und Anschluss müssen zur Einbausituation passen.

Kugelhähne für die Absperrung

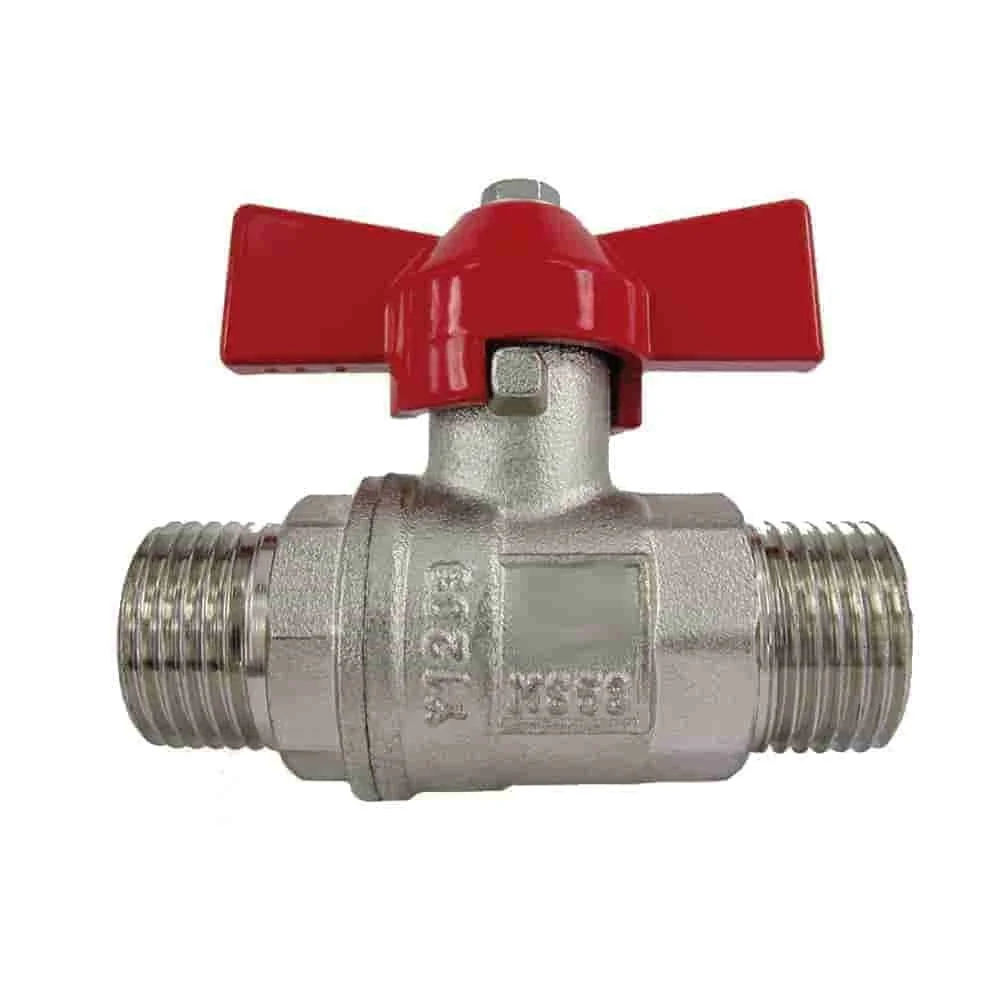

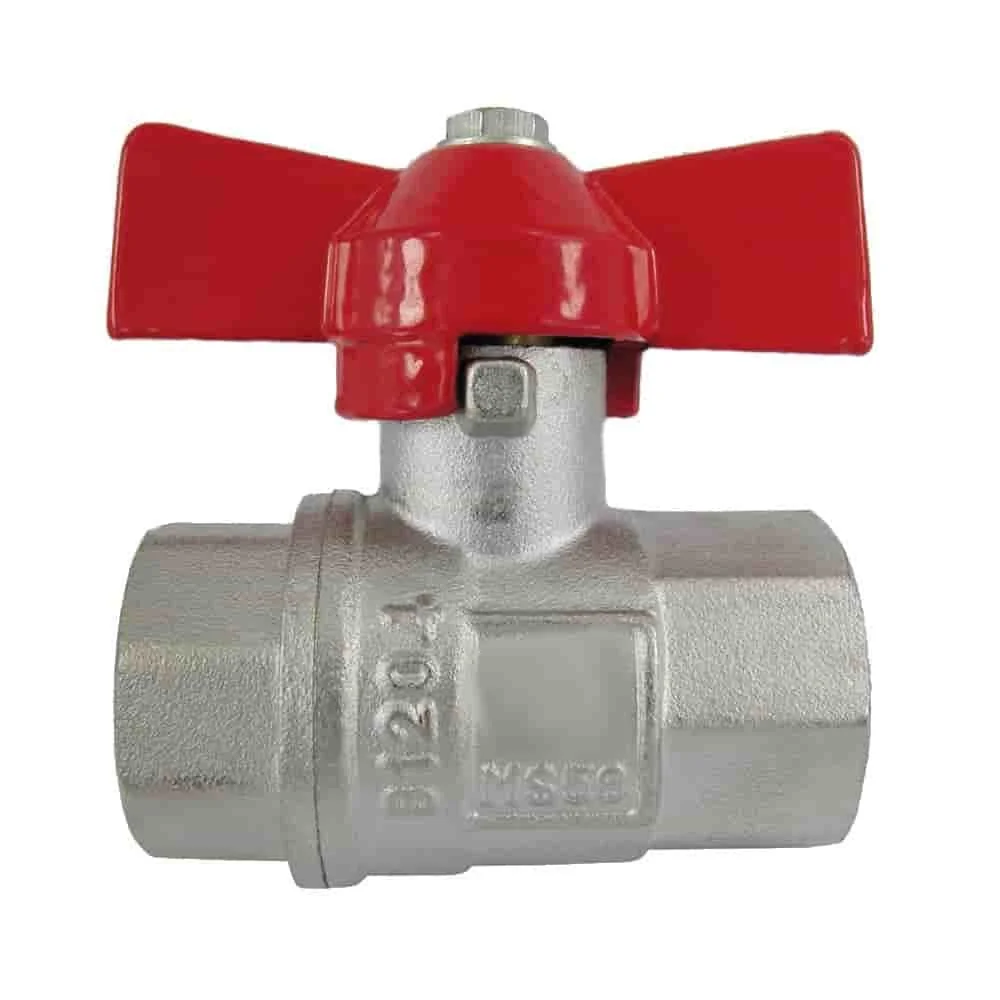

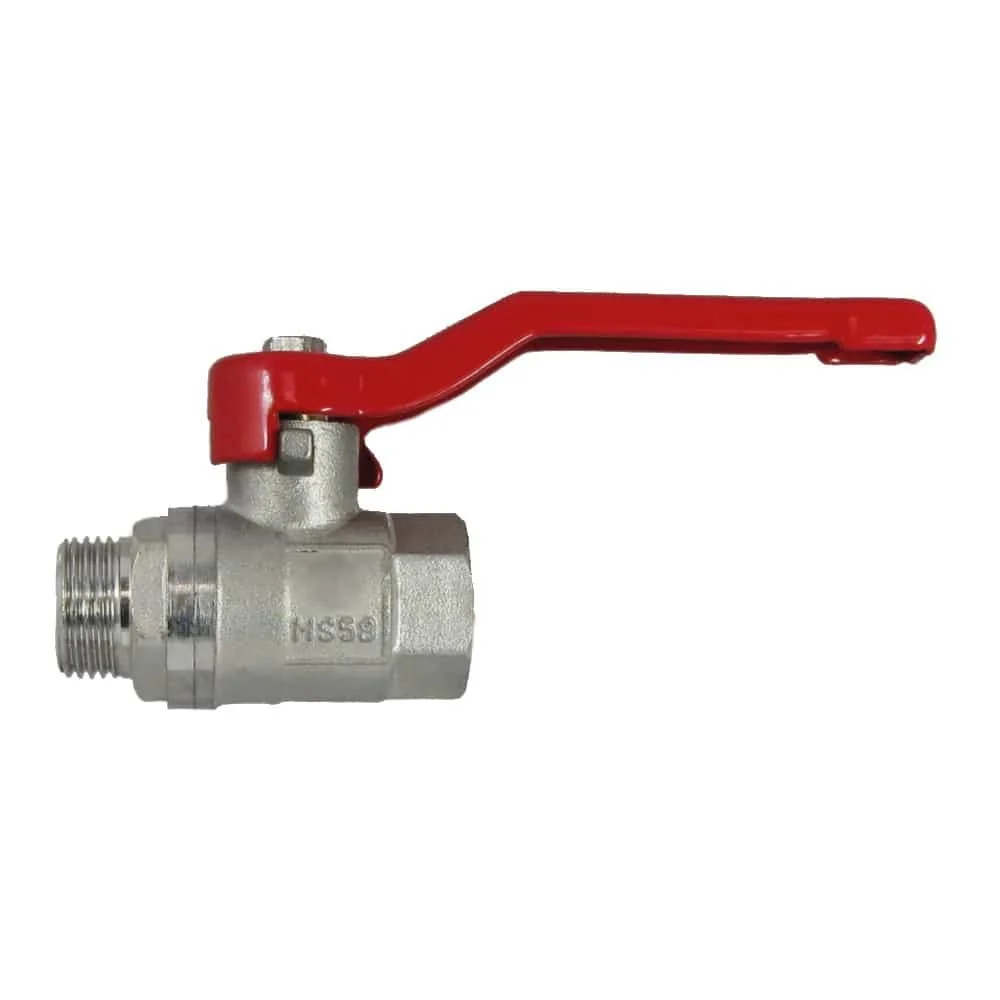

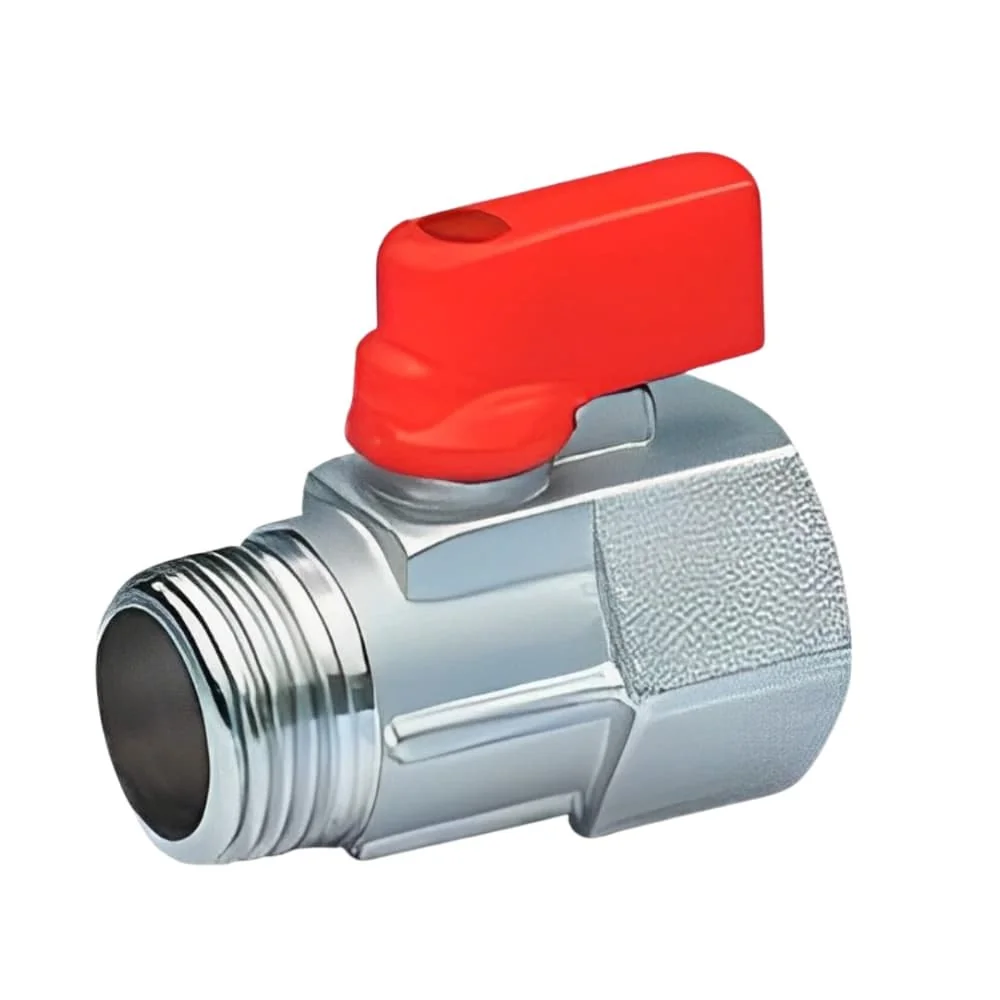

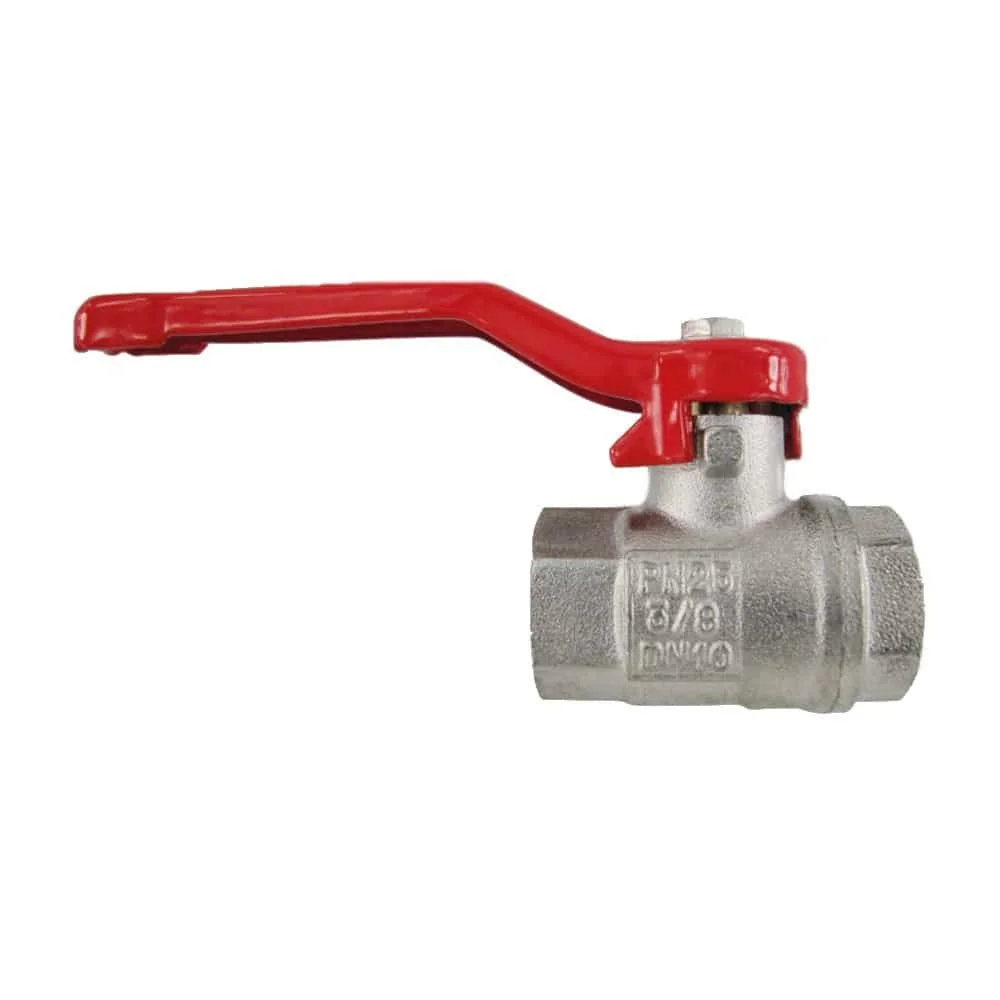

Kugelhähne werden über Hebel oder Flügelgriff bedient. Der Hebel dreht die Kugel im Ventilkörper und ist damit für ein schnelles Öffnen oder Schließen der Leitung ausgelegt. Mini-Ausführungen mit 3/8 Zoll oder 1/2 Zoll stehen neben größeren Varianten. Bei einem Artikel mit AG × AG und 3/4 Zoll nennen die Produktangaben einen Stahlhebel, eine PTFE-Kugelabdichtung und einen vollen Durchgang. Für die Auswahl sind daher Anschlussseiten, Bedienart und die für den jeweiligen Artikel angegebene Druck- oder Temperaturangabe maßgeblich.

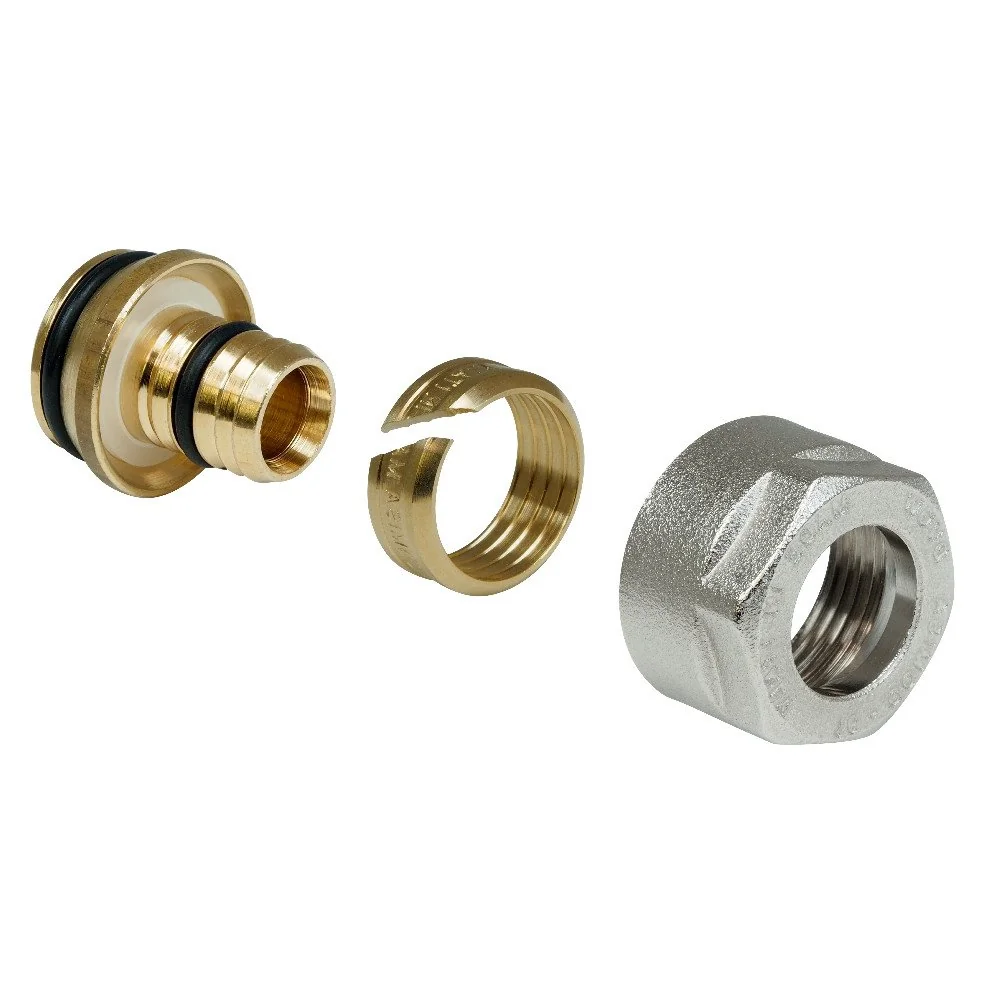

Auslaufventile und Verbindungsteile

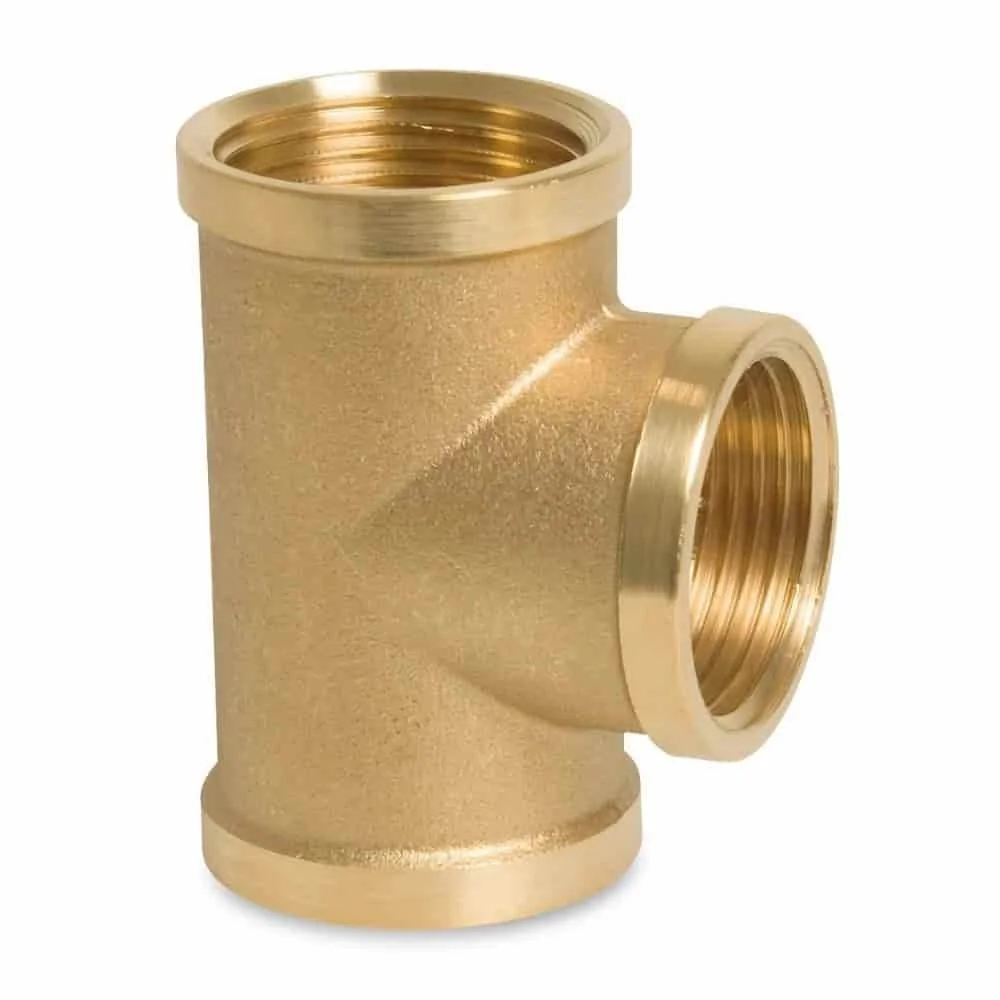

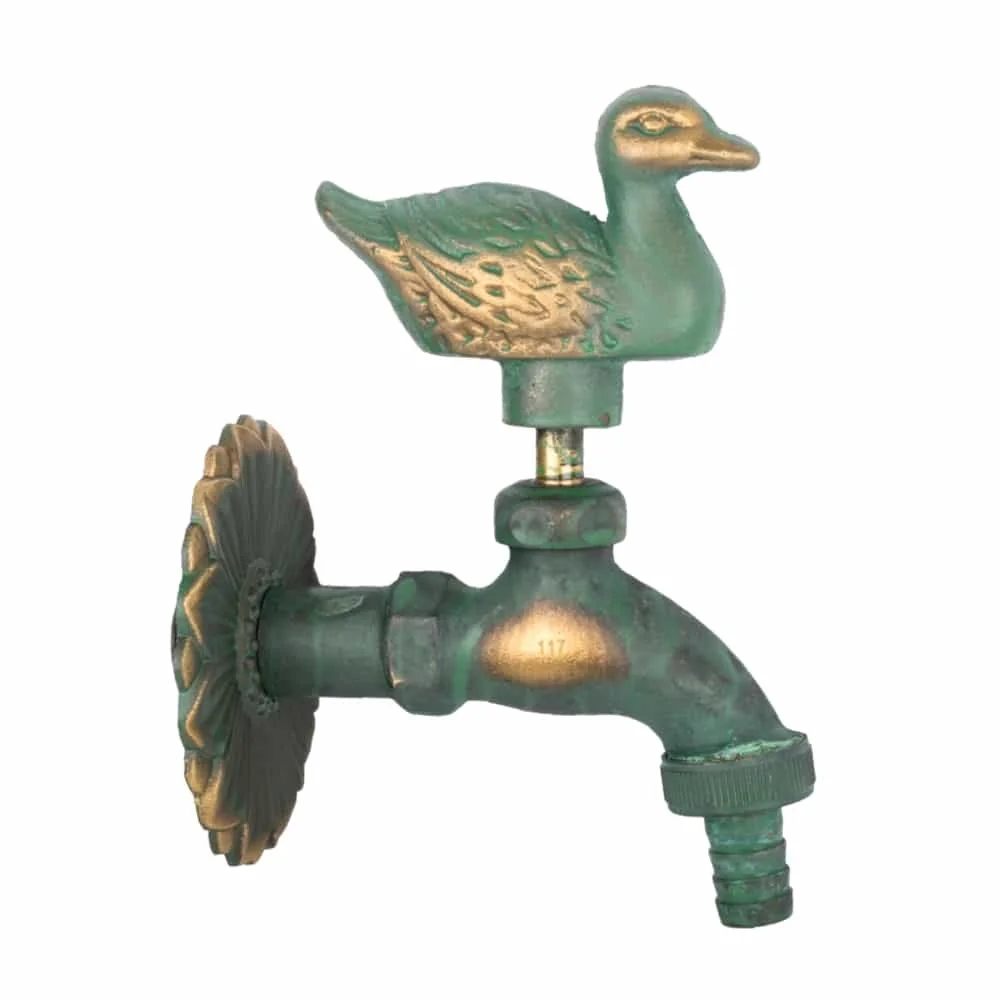

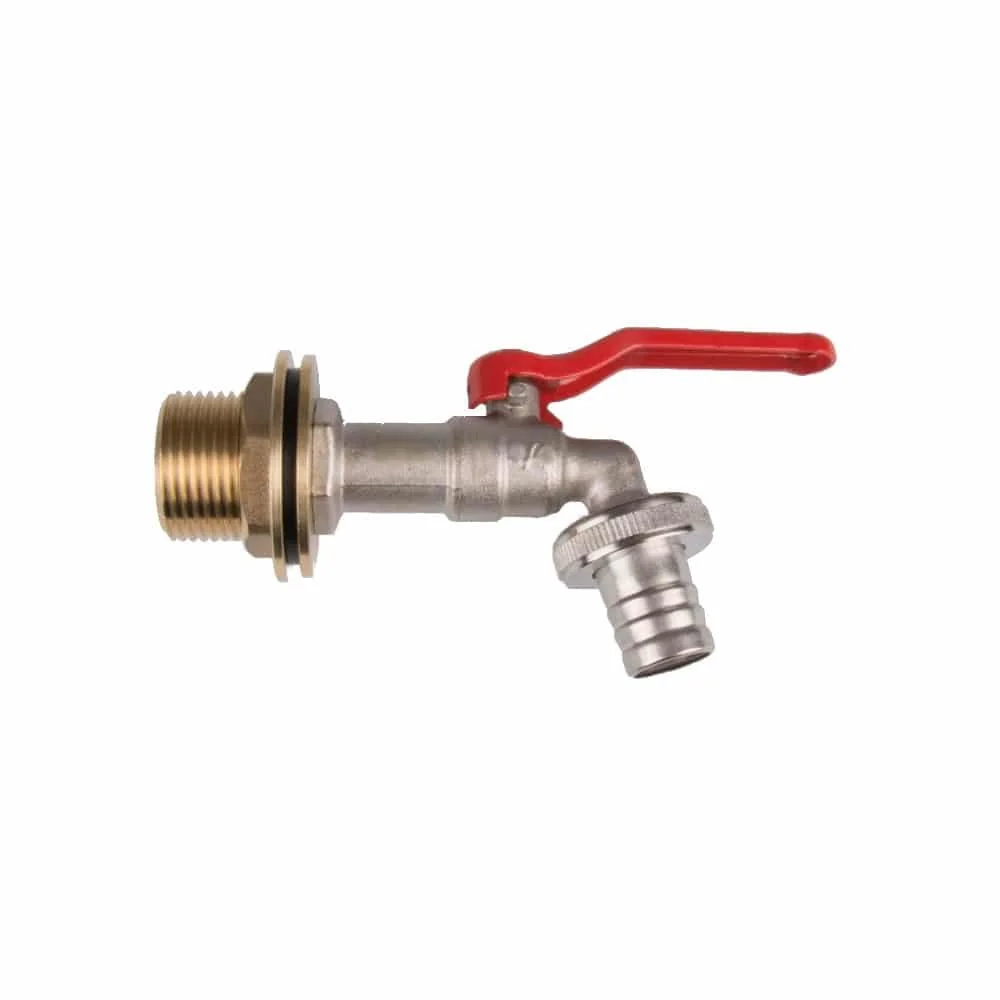

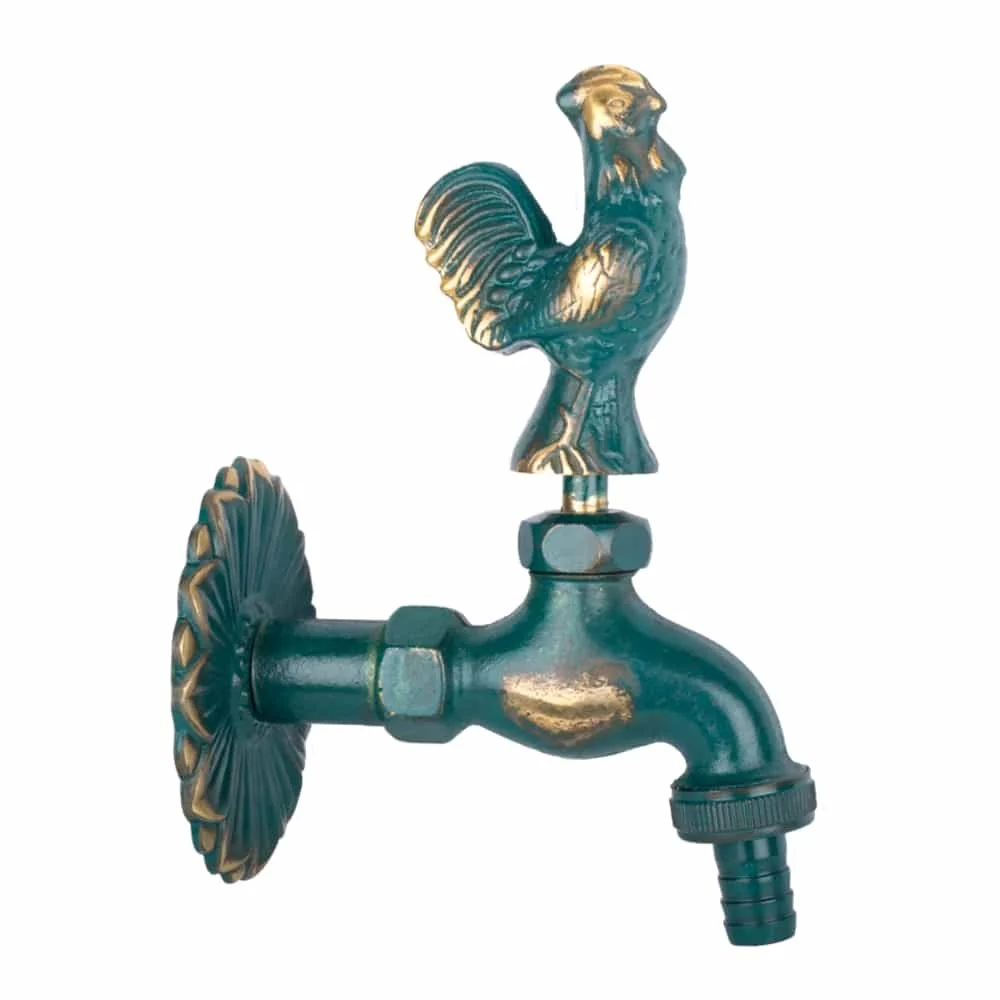

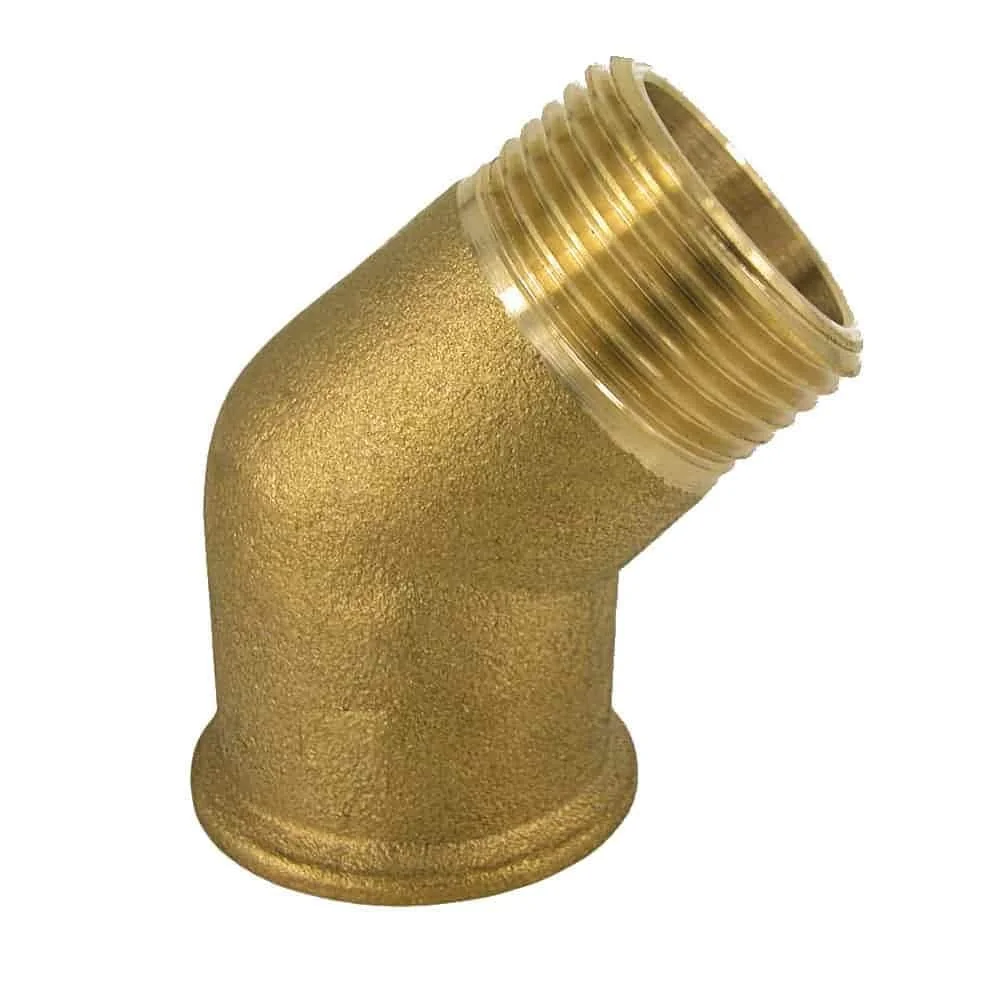

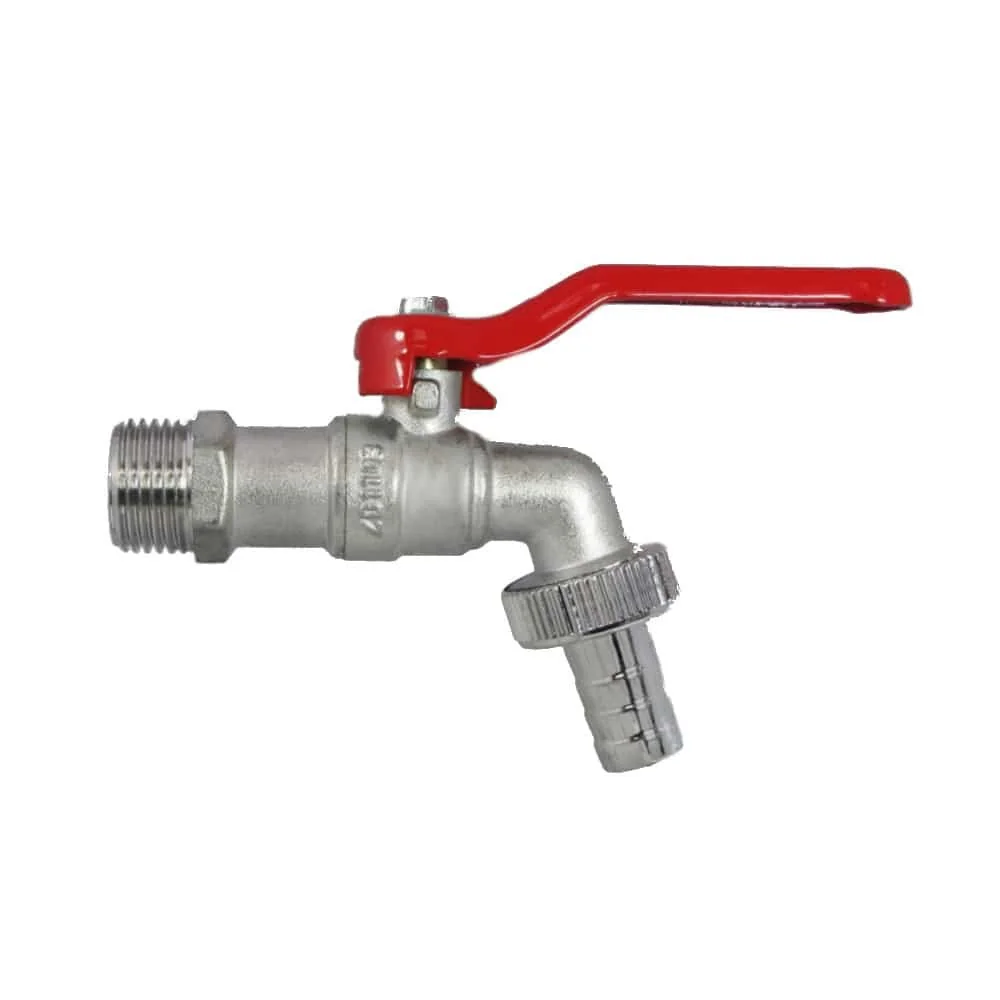

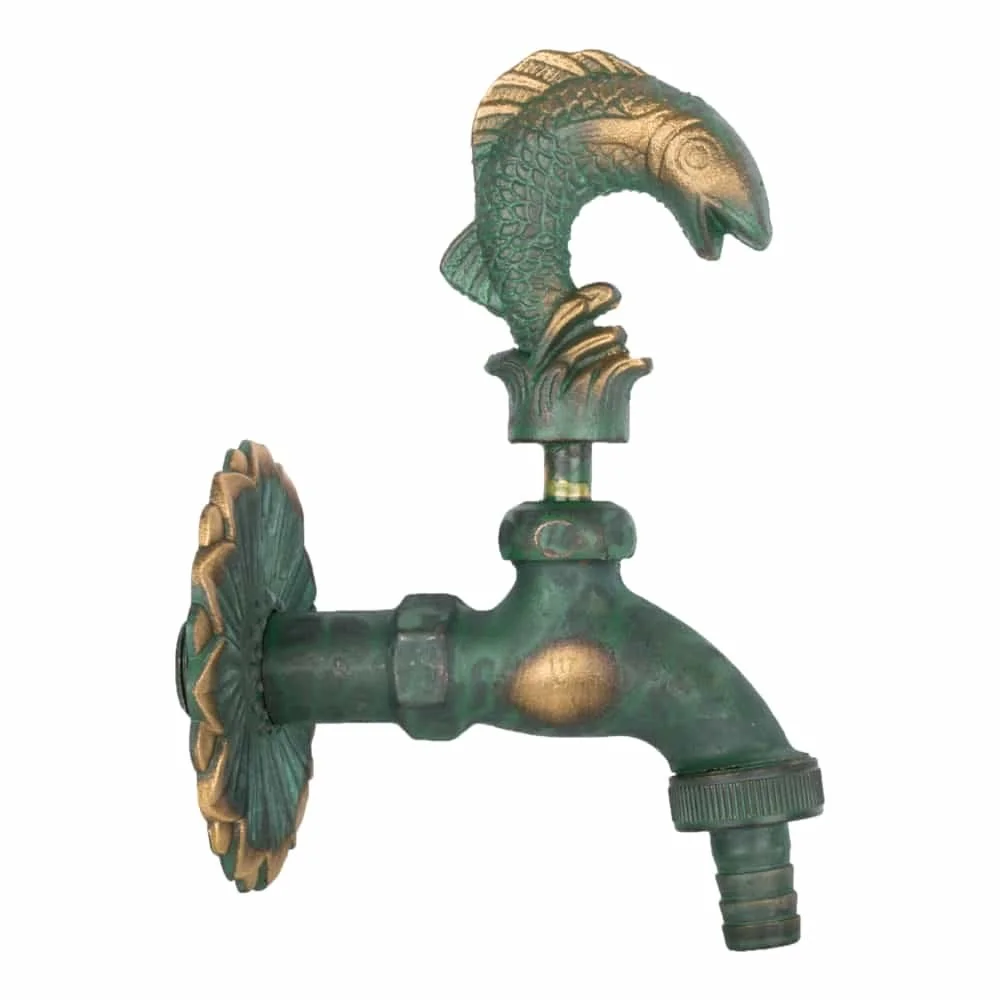

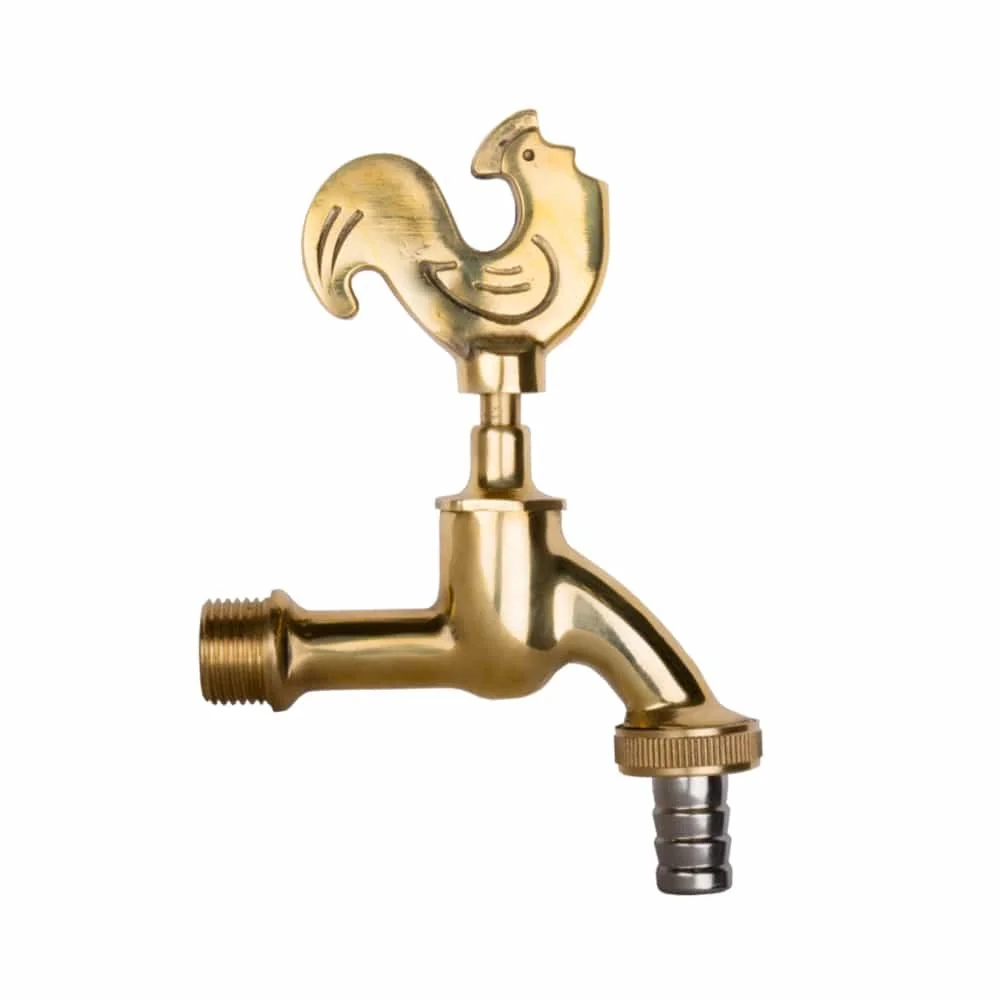

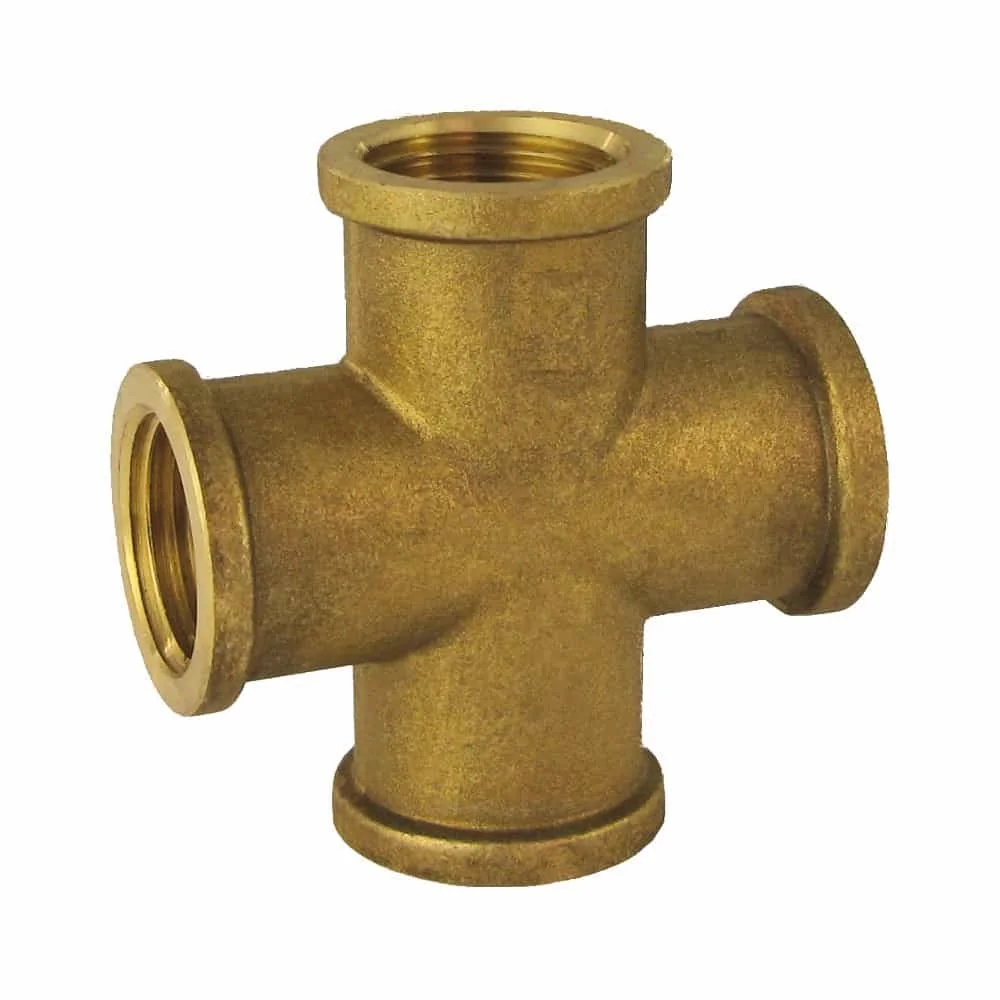

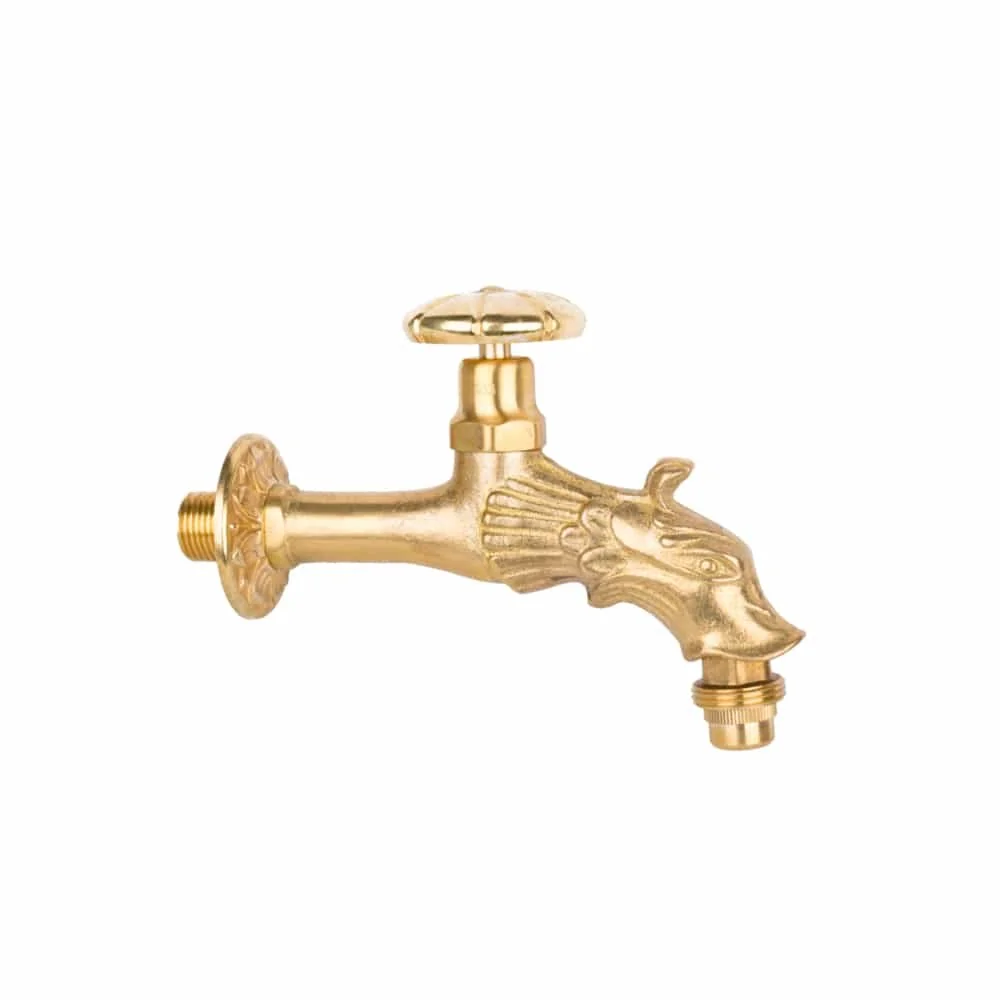

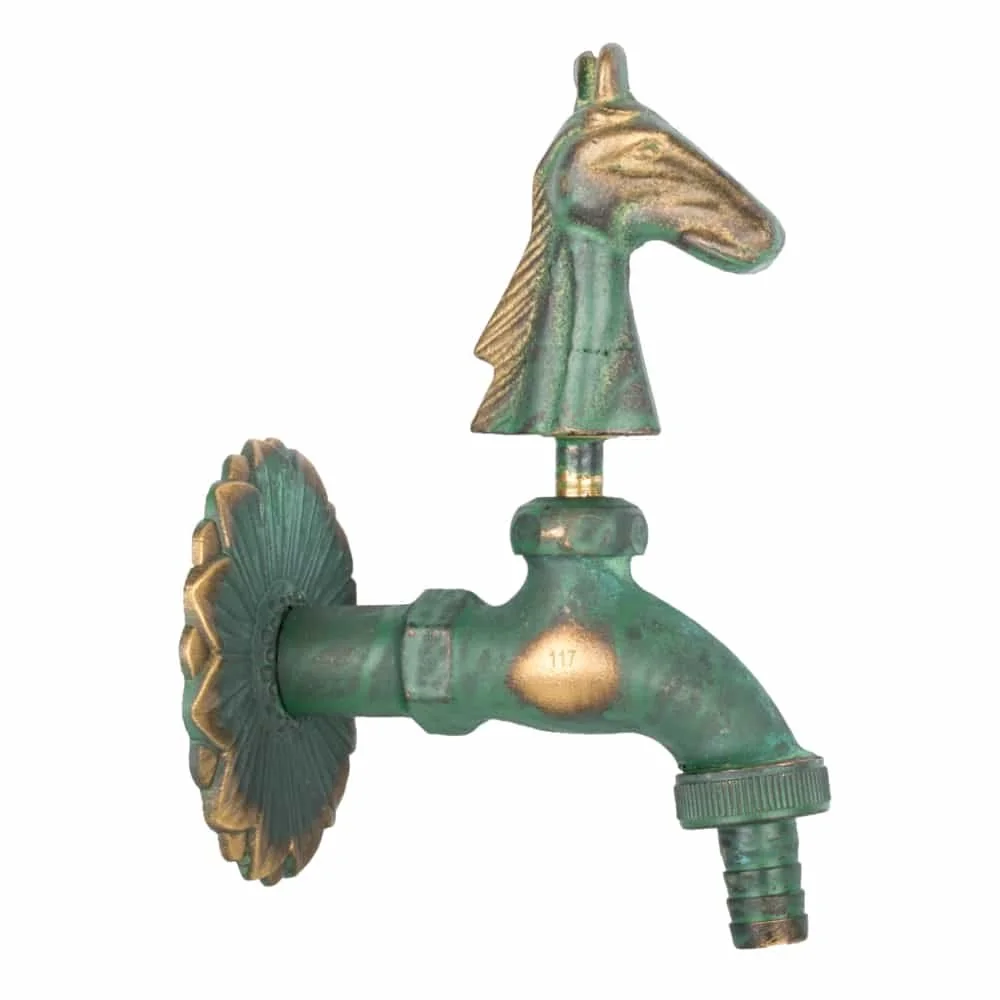

Auslaufventile führen Wasser an einer Zapfstelle aus der Leitung. In den Produktfakten erscheinen Ausführungen mit Handrad oder Hebel, etwa für einen Wandanschluss mit 1/2 oder 3/4 Zoll. Doppelnippel, Winkel, T-Stücke, Kreuzstücke und Wandscheiben verändern dagegen die Leitungsführung oder verbinden Gewinde. IBC-Adapter bilden eine eigene Gruppe: Sie übertragen einen S60-Anschluss auf ein Innengewinde, einen Hahn oder eine Kupplung.

AG, IG und Nennweite richtig zuordnen

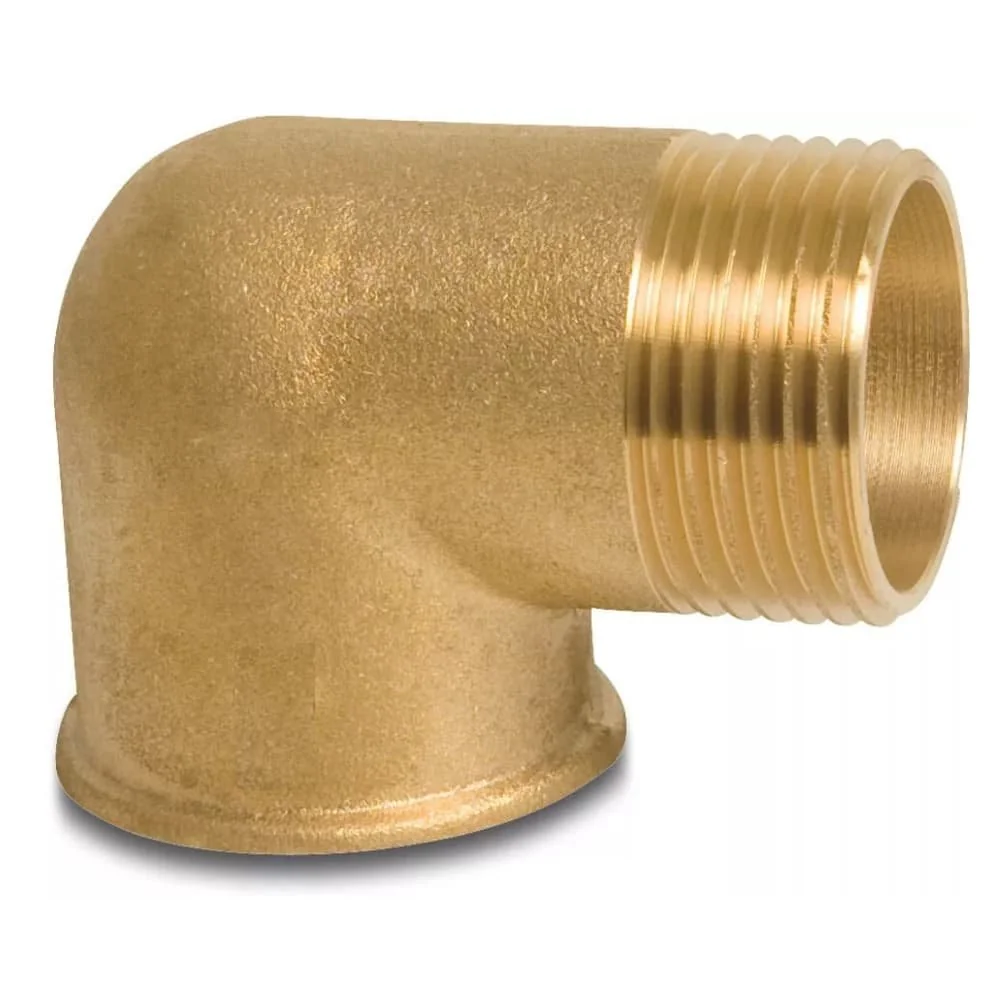

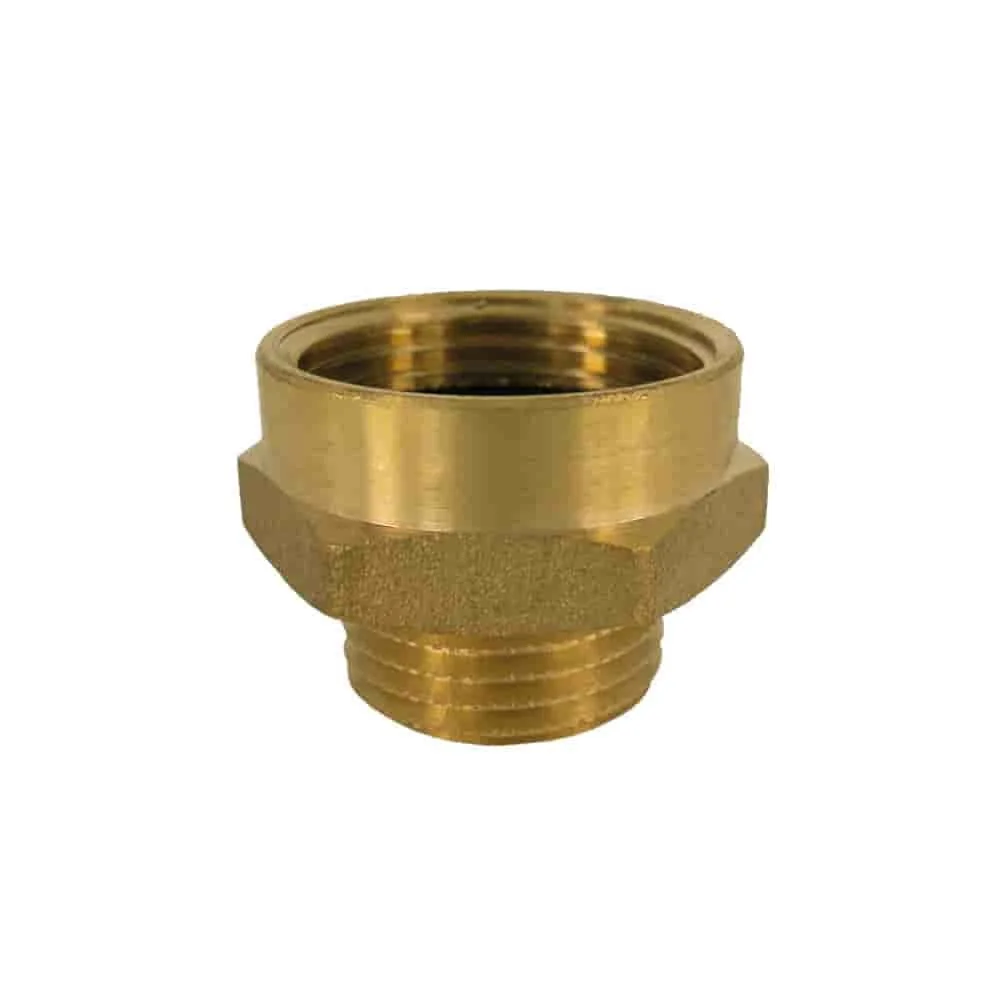

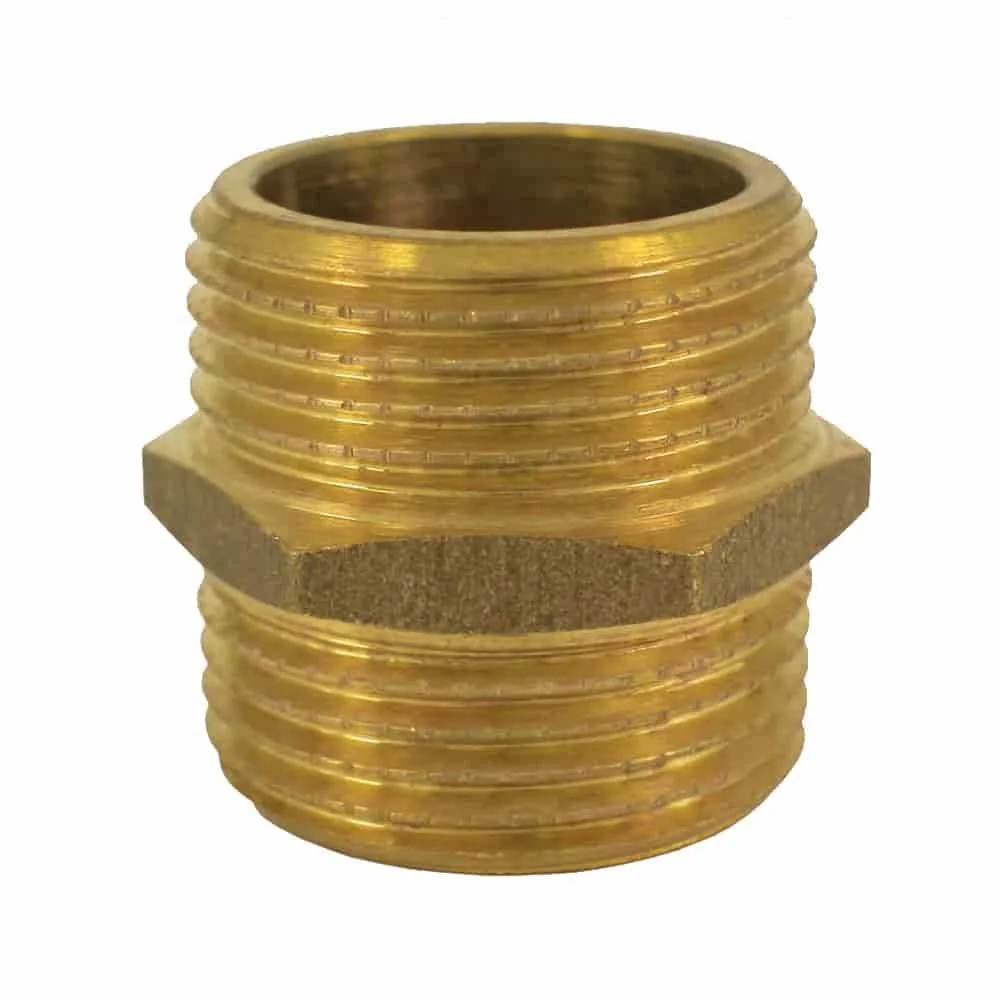

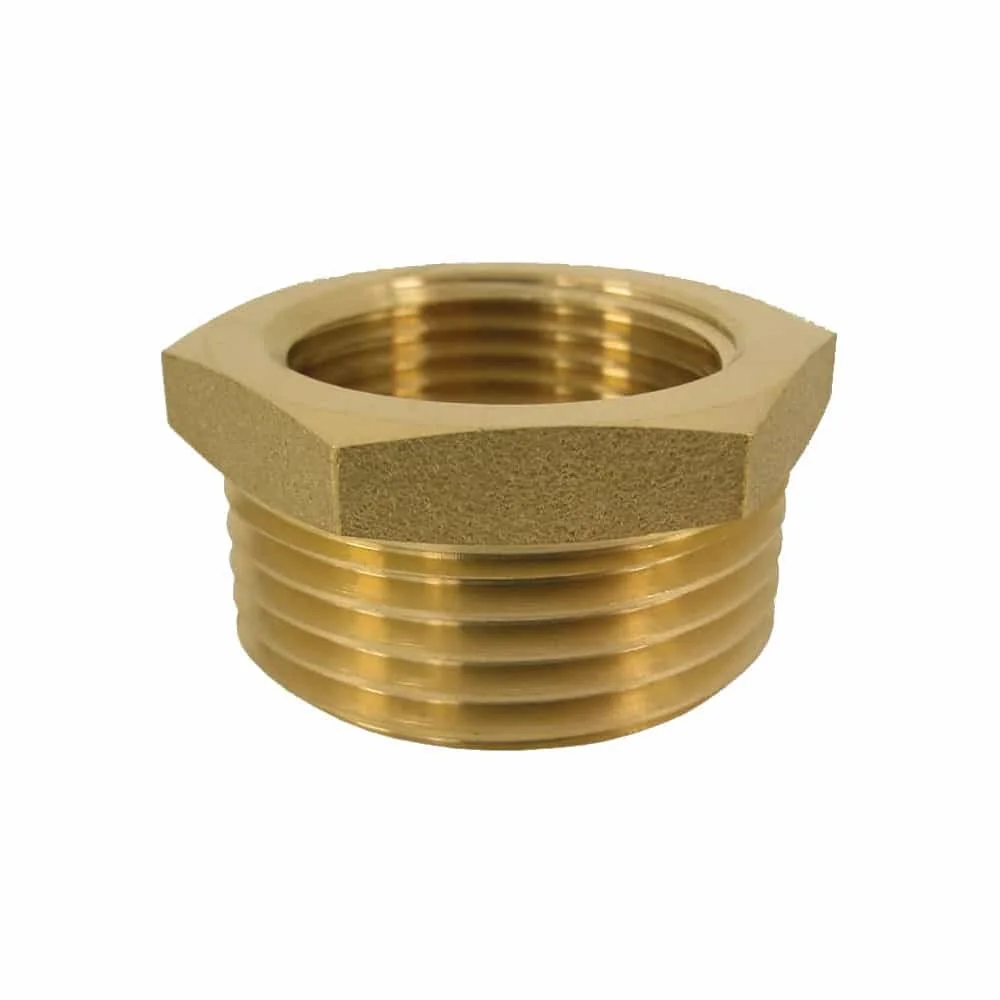

AG bedeutet Außengewinde, IG bedeutet Innengewinde. Die Schreibweise beschreibt immer die beiden Seiten eines Fittings oder Ventils: AG × AG hat außenliegende Gewinde auf beiden Seiten, IG × IG innenliegende Gewinde, und AG × IG kombiniert beide Anschlussarten. Ein Doppelnippel mit 1 Zoll AG × 1 Zoll AG ist daher anders einzusetzen als ein Doppelnippel mit 1/2 Zoll AG × 3/4 Zoll IG. Bei einem 90-Grad-Winkel mit 1/2 Zoll IG × 1/2 Zoll AG entscheidet ebenfalls die Seite des vorhandenen Gegenstücks über die richtige Kombination.

• AG × AG: zwei Außengewinde, zum Beispiel beim Messing-Doppelnippel.
• AG × IG: ein Außen- und ein Innengewinde für einen Übergang.

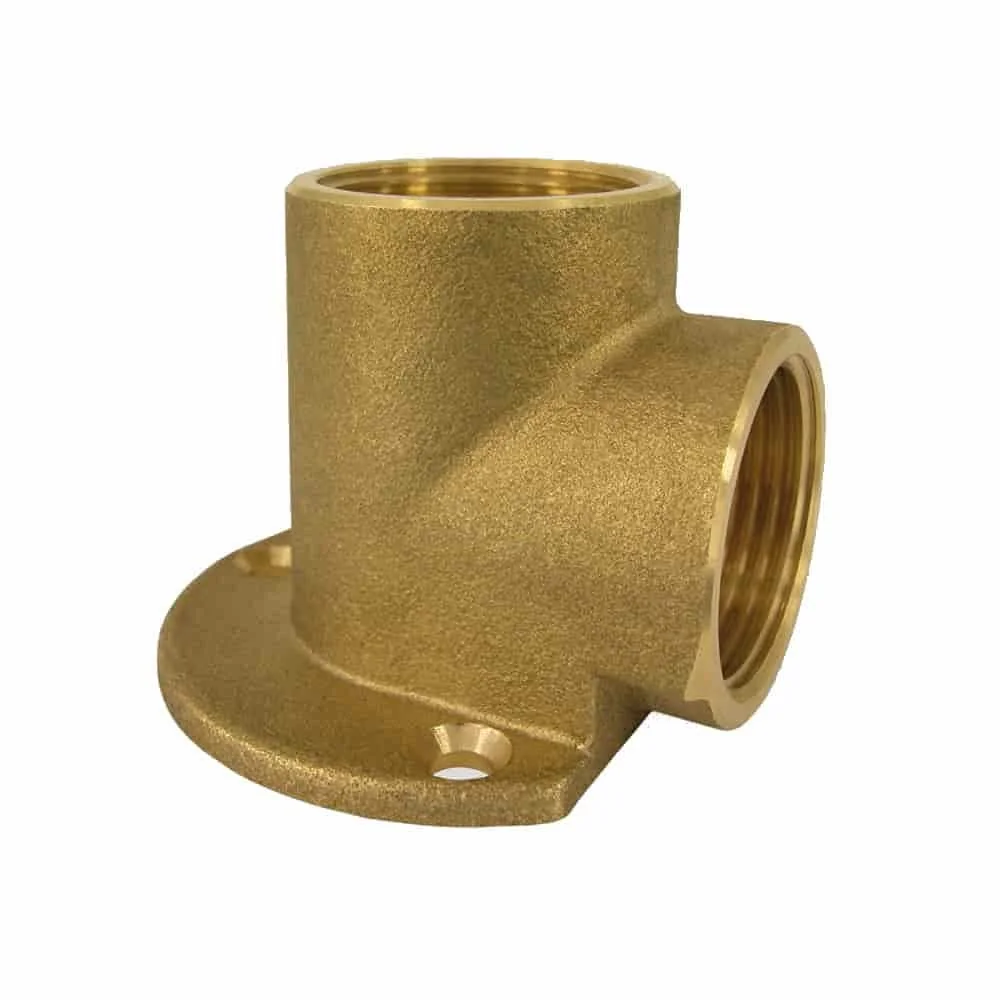

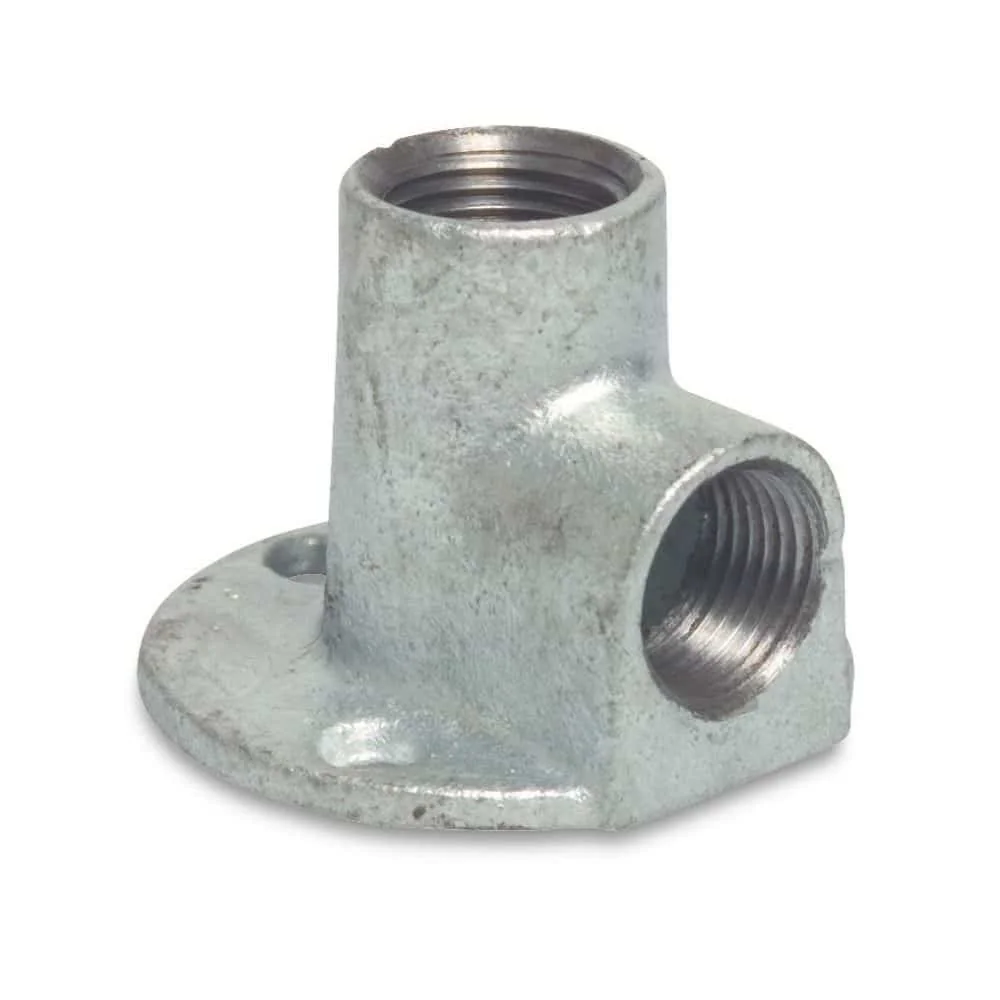

• IG × IG: zwei Innengewinde, etwa bei einer Wandscheibe.
• Hahnanschluss: Gewinde und Auslaufseite müssen zum Schlauch oder Gegenstück passen.

Die in den Produktfakten genannten Größen reichen bei den Beispielen von 3/8 über 1/2 und 3/4 bis 1 und 2 Zoll. Ein verzinkter Rohrnippel ist mit 3/4 Zoll AG × 3/4 Zoll AG und 80 mm Länge beschrieben. Diese Angaben zeigen, warum der Zahlenwert allein nicht reicht: Gewindeart, beide Anschlussseiten und bei längeren Verbindungsteilen auch die Länge gehören zusammen.

IBC-Adapter nach Tankanschluss und Abgang auswählen

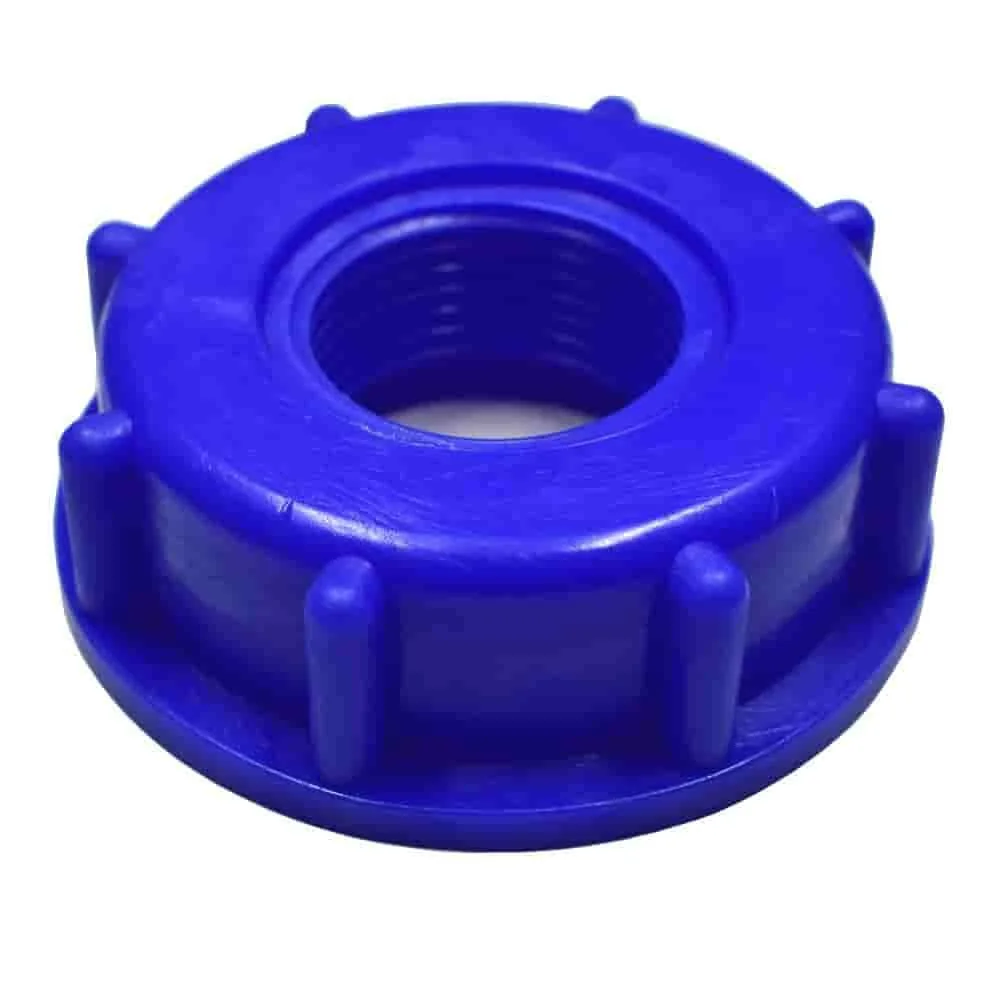

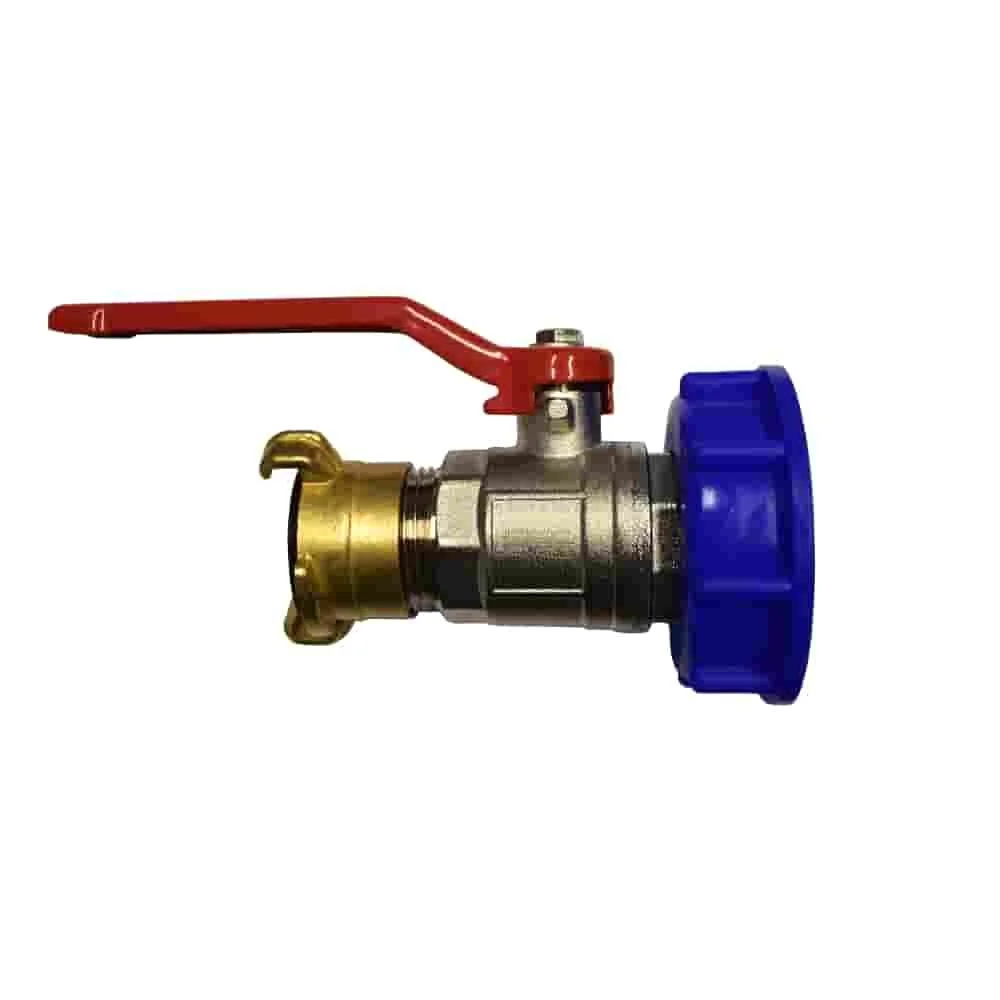

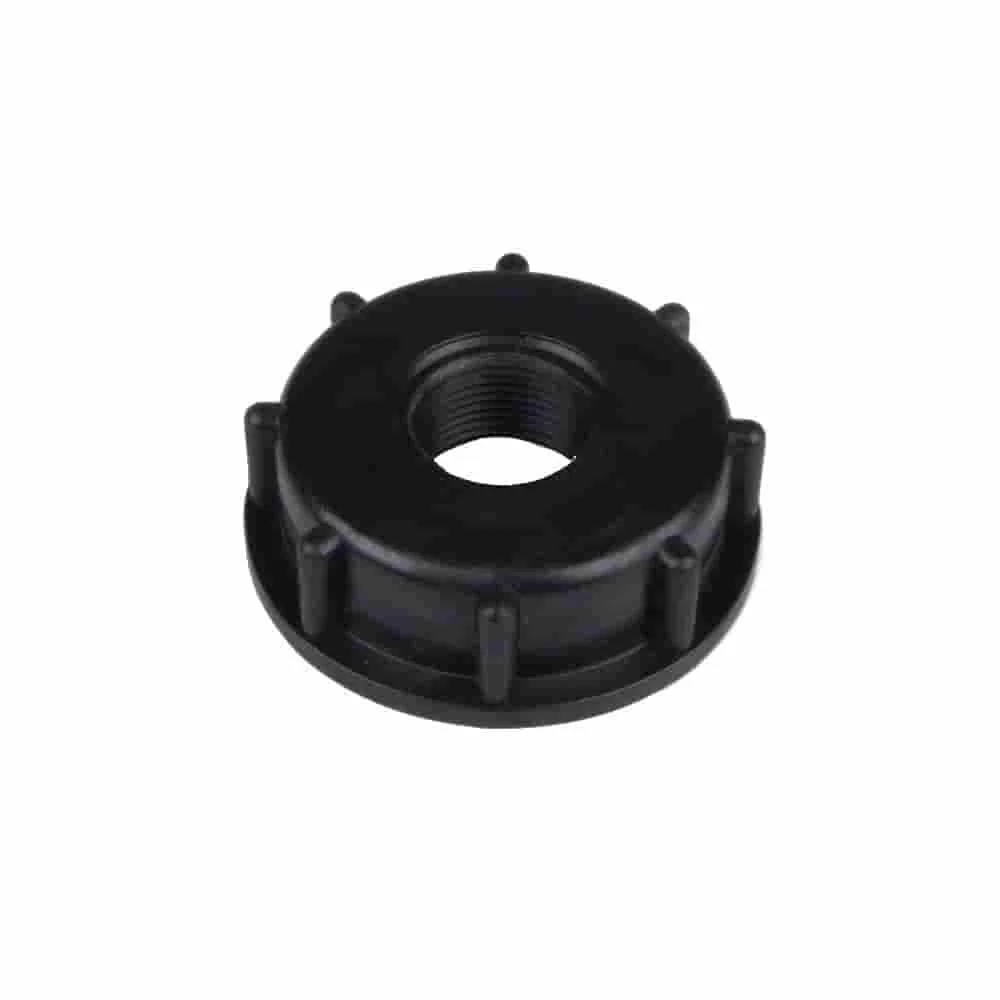

Bei einem IBC-Container beginnt die Auswahl am vorhandenen S60-Grobgewinde. Ein Adapter aus den Produktfakten verbindet S60 mit einem 1-Zoll-Innengewinde; daran lassen sich je nach Gegenstück Kugelhahn, Auslaufventil oder Verbindungsstecker anschließen. Eine schwarze IBC-Mutter ist mit S60 und 3/4 Zoll Innengewinde beschrieben. In ihrer Beschreibung werden ein S60 × 6-Grobgewinde mit etwa 60 mm Außendurchmesser und eine Gewindesteigung von 6 mm genannt.

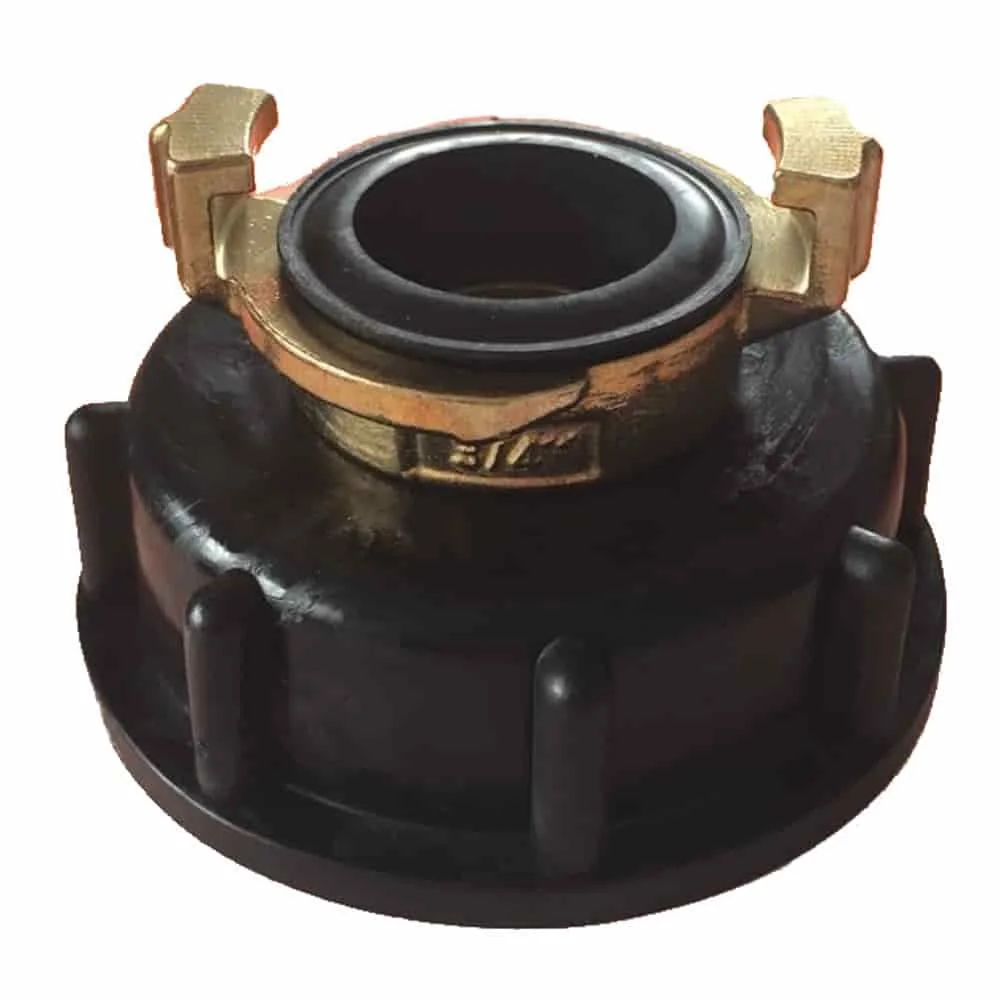

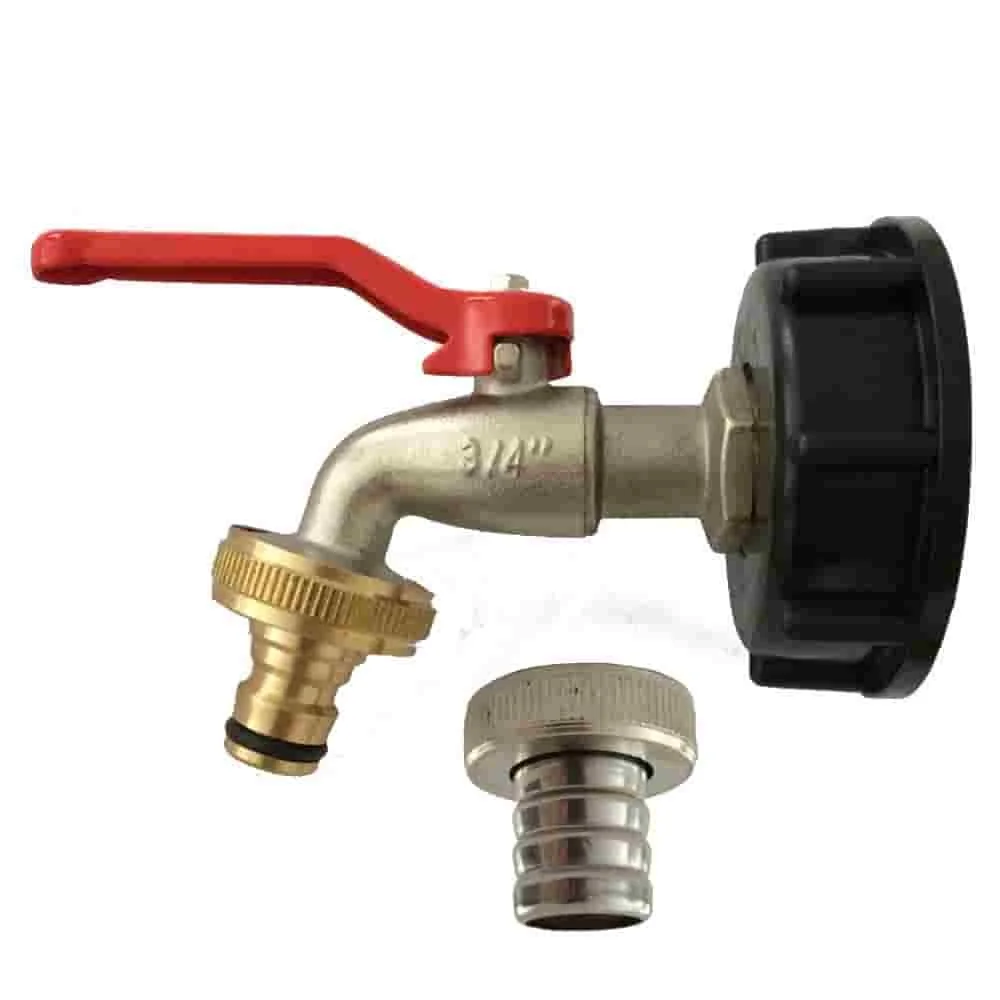

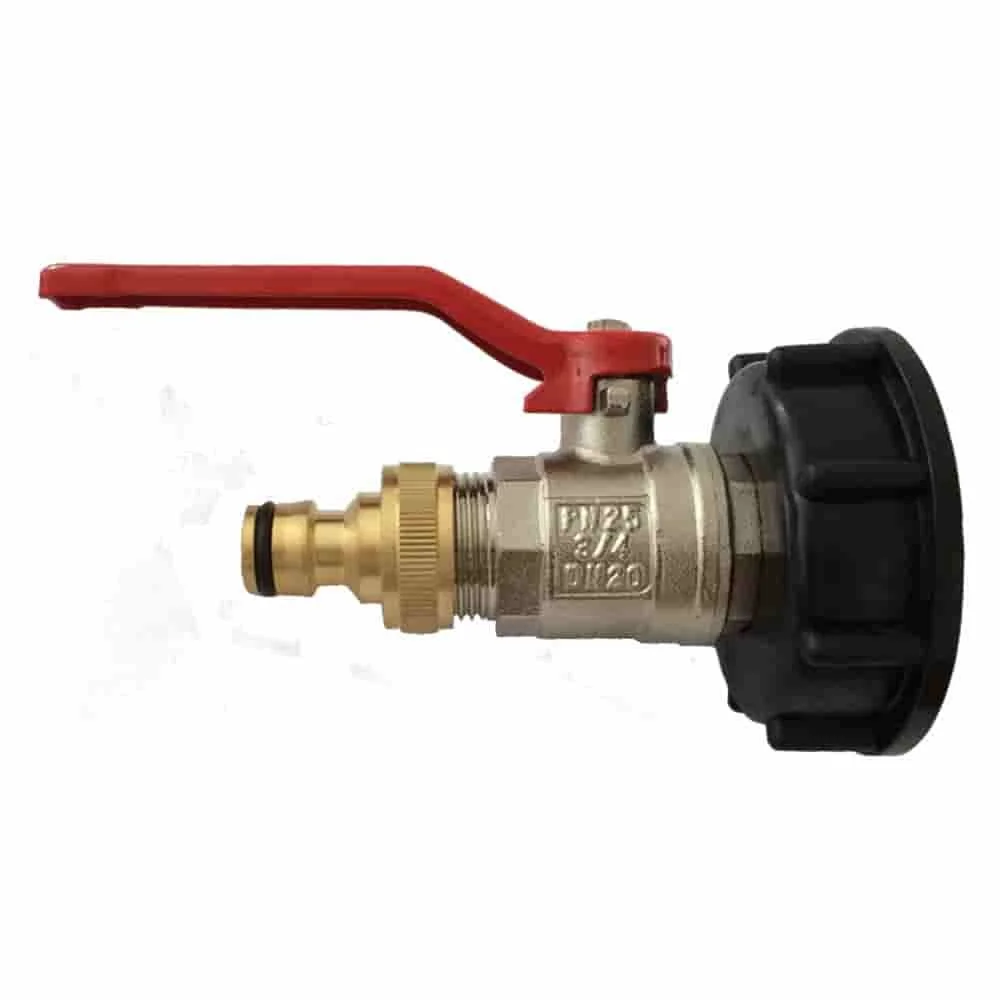

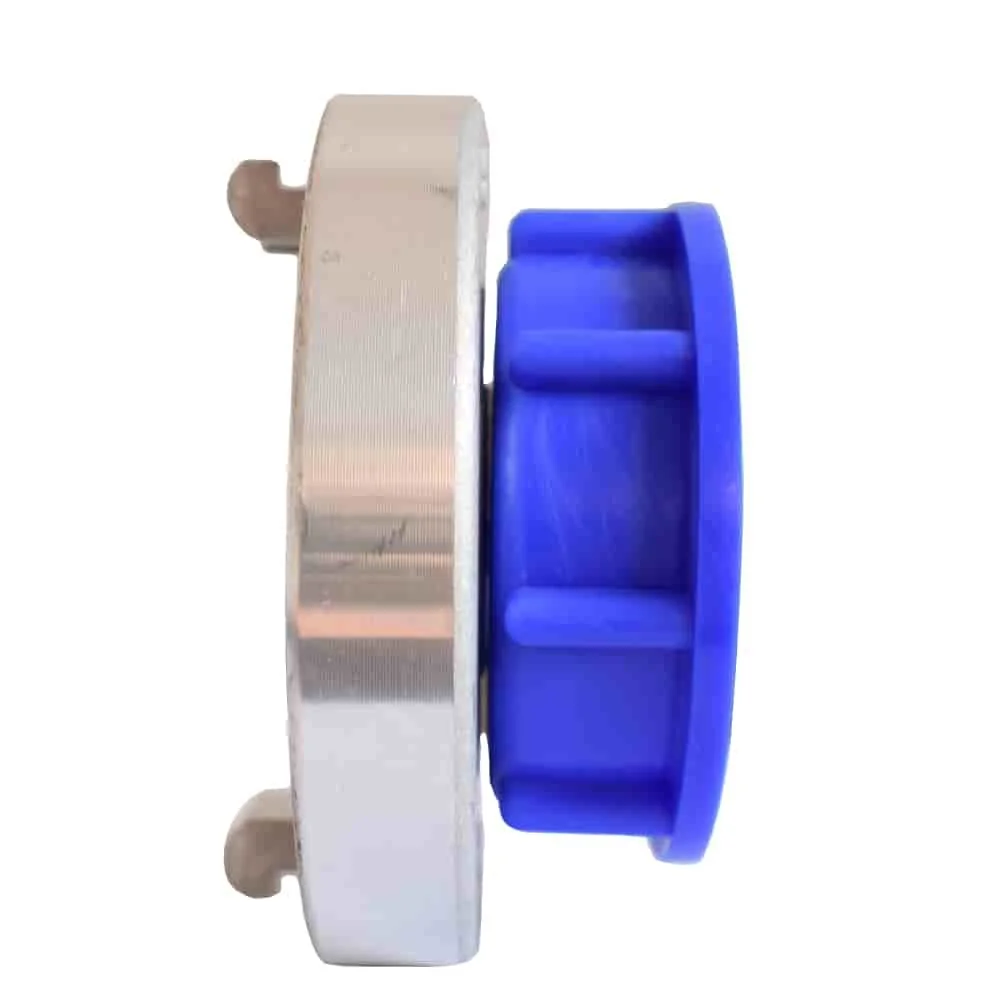

Für den Abgang gibt es unterschiedliche Lösungen. Ein IBC-Adapter führt einen 3/4-Zoll-Hahn, ein weiterer kombiniert S60 mit 3/4 Zoll Innengewinde, Wasserhahn und Steckkupplung. Die Storz-Variante verbindet S60 mit einer Storz-Kupplung in 1 Zoll. Entscheidend ist die Reihenfolge: Erst den Anschluss am Behälter bestimmen, dann die gewünschte Seite am Adapter und schließlich Hahn, Kupplung oder Schlauchverbindung abgleichen.

Ein Adapter ist kein Ersatz für jedes Ventil. Er schafft den Übergang zwischen dem Behälterausgang und dem nachfolgenden Bauteil. Für eine Entnahme am Tank wird deshalb zusätzlich die Bauart des Hahns betrachtet; für eine Verbindung zu einem Schlauch zählt die vorhandene Kupplung. So bleibt die Auswahl an der tatsächlichen Einbausituation orientiert.

Material, Bedienung und Zusatzfunktionen vergleichen

Die Werkstoffangabe ist artikelbezogen. In den Produktfakten erscheinen Messing, verchromtes oder vernickeltes Messing, poliertes und patiniertes Messing, verzinkter Stahl, Temperguss mit verzinkter Oberfläche sowie Kunststoff bei einer Storz-Ausführung. Bei einem Hebel-Kugelhahn werden zusätzlich Stahlhebel und PTFE-Kugelabdichtung genannt. Diese Unterschiede betreffen nicht nur die Oberfläche, sondern auch die Auswahl des passenden Einsatzes und Gegenstücks.

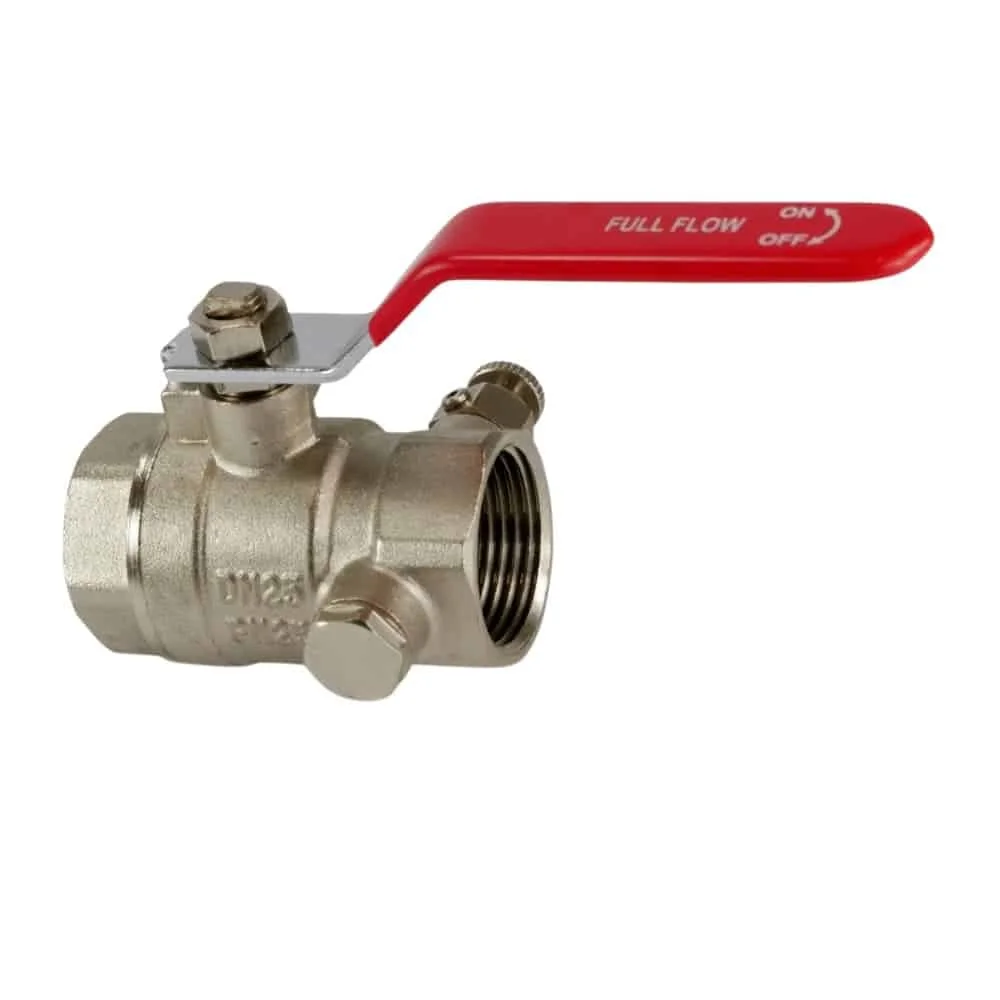

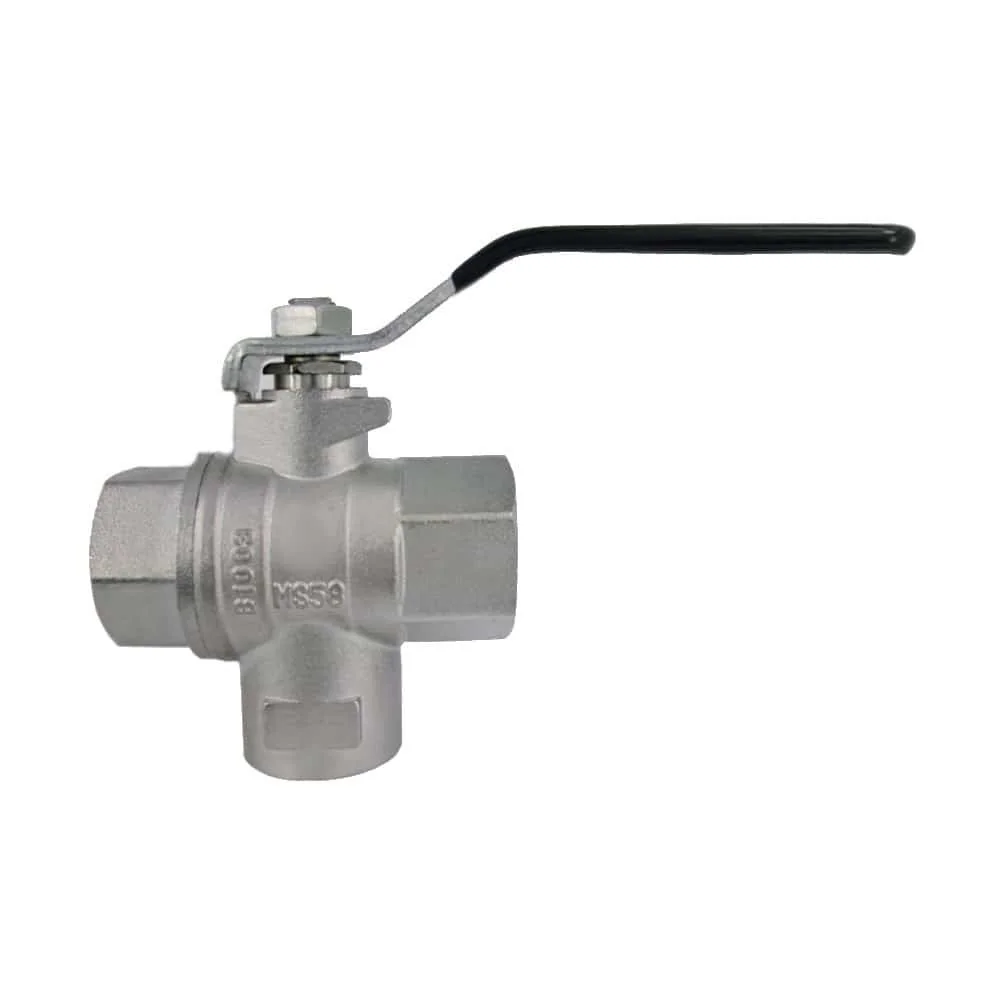

Auch die Bedienung unterscheidet die Varianten. Ein Flügelgriff benötigt eine andere Handbewegung als ein Hebel; ein Auslaufventil kann mit Handrad oder Hebel ausgeführt sein. Bei einem 2-Zoll-Kugelhahn ist eine Entleerung angegeben. Ein 3-Wege-Kugelhahn mit 1/2 Zoll, Hebel und PN25 dient einer Leitungsführung mit drei Anschlüssen. Solche Zusatzfunktionen sollten nur berücksichtigt werden, wenn sie beim ausgewählten Artikel ausdrücklich genannt sind.

Für einzelne Artikel werden weitere Werte genannt: Beim Hebel-Kugelhahn AG × AG mit 3/4 Zoll stehen PN25 sowie ein Temperaturbereich von -20 °C bis +120 °C in den Fakten. Diese Werte gelten für diesen Artikel und werden nicht auf andere Größen oder Bauarten übertragen. Bei der Montageplanung sind deshalb die Anschlussdaten des konkreten Produkts ausschlaggebend.

Produktbeispiele nach Anschluss und Bauart

Die folgenden Karten zeigen drei unterschiedliche Kombinationen aus Bauform, Anschluss und Einsatzbezug. Die Angaben beziehen sich jeweils auf den verknüpften Artikel.

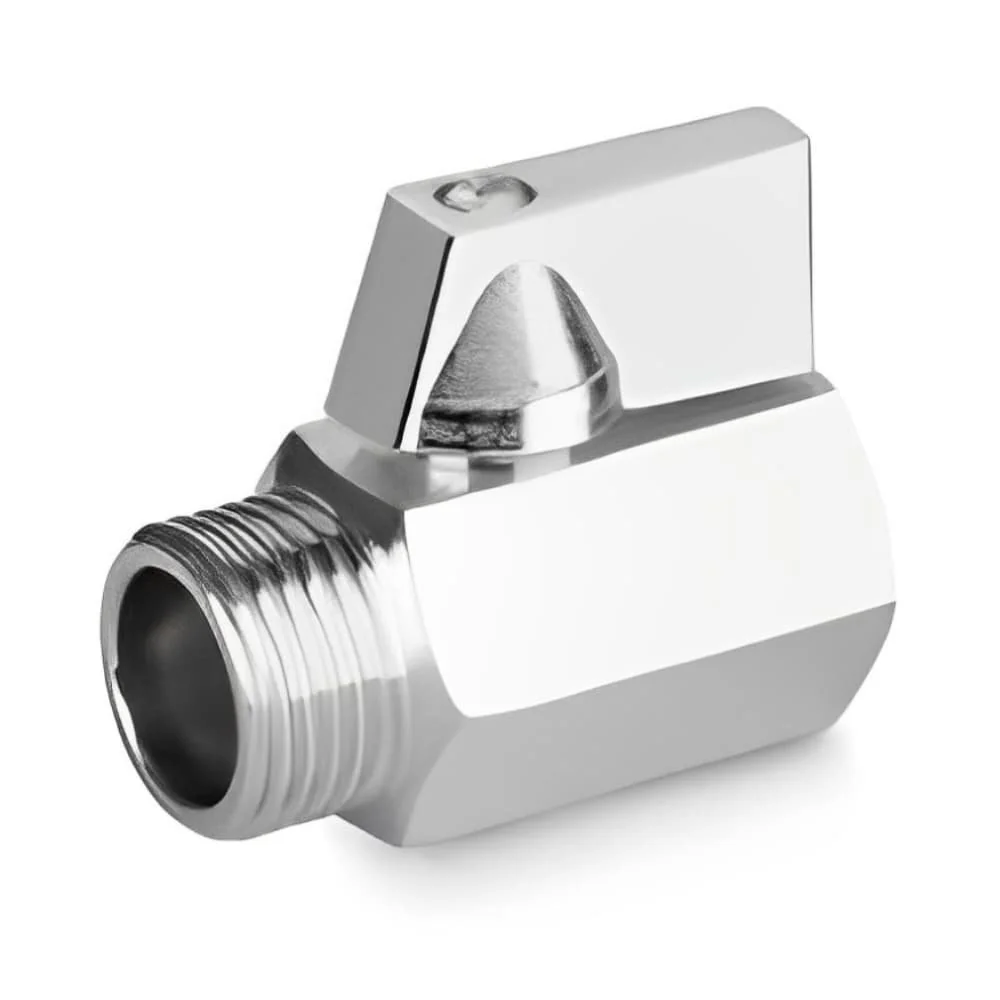

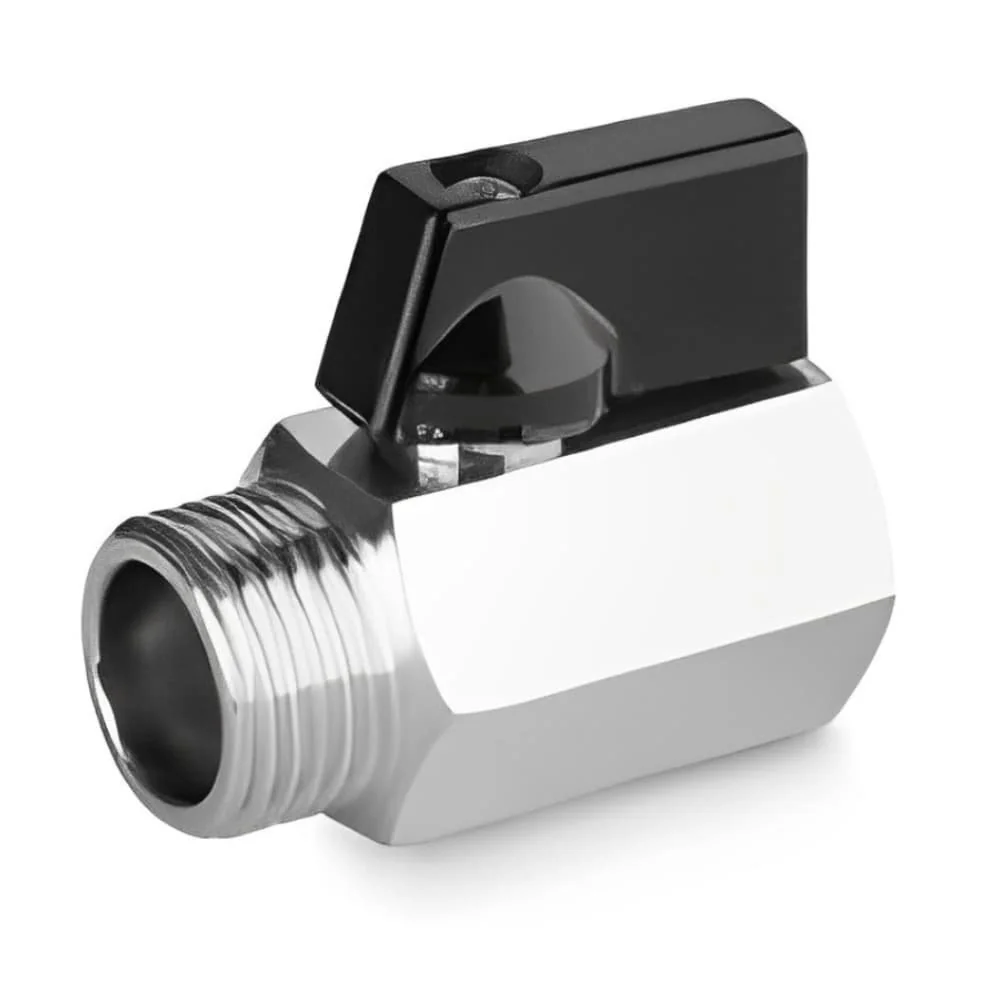

Mini-Kugelhahn 3/8 Zoll AG × IG

Der Artikel ist als Mini-Kugelhahn aus verchromtem Messing mit AG × IG und 3/8 Zoll angegeben. Das Gewicht in den Fakten beträgt 0,08 kg.

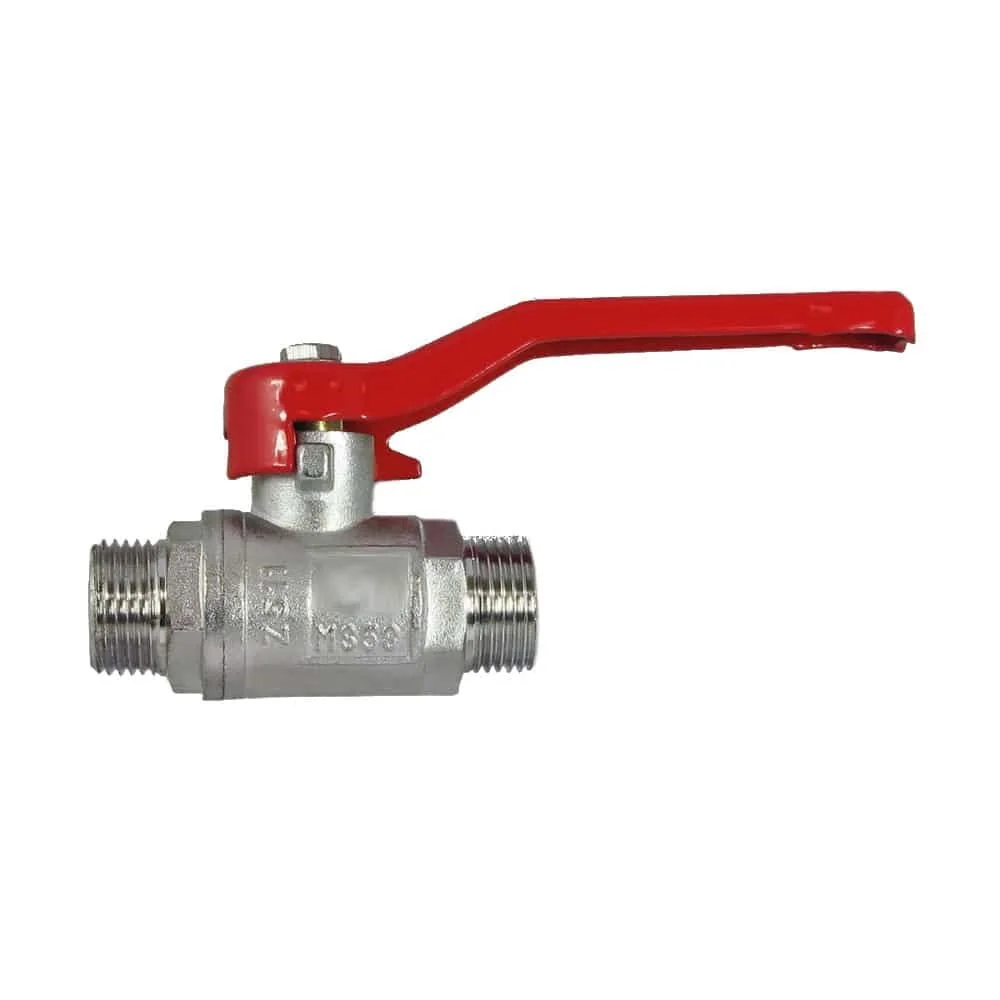

Hebel-Kugelhahn AG × AG 3/4 Zoll

Genannt werden vernickeltes Messing, Stahlhebel, PTFE-Kugelabdichtung, voller Durchgang, PN25 und -20 °C bis +120 °C. Das Artikelgewicht beträgt 0,2 kg.

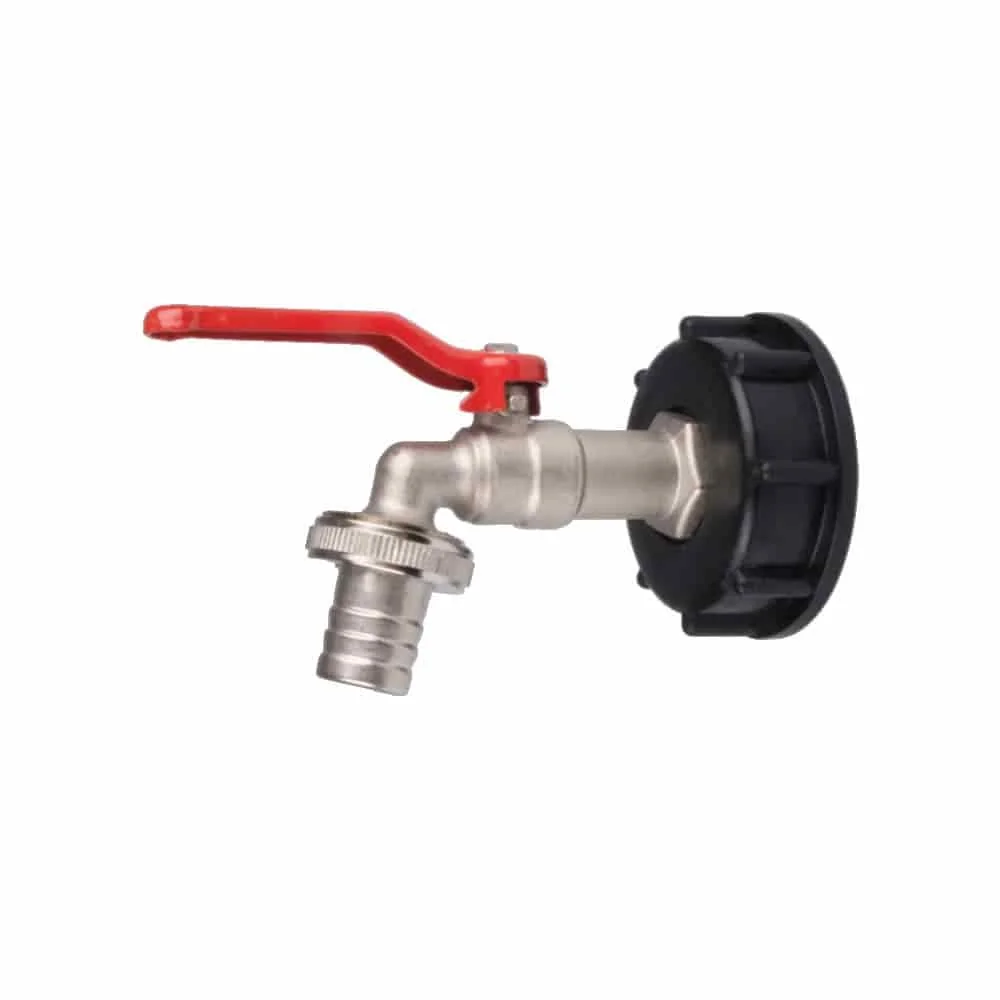

IBC-Adapter S60 mit 3/4-Zoll-Hahn

Die Produktangaben nennen einen S60-Anschluss und einen 3/4-Zoll-Hahn für den IBC-Container. Das Gewicht des Artikels beträgt 0,2 kg.

Verwandte Kategorien für die Anschlussplanung

Die Kategorien helfen bei der Einordnung nach Ventilart, Flächenbewässerung und Schlauchanschluss.

Montageplanung, Dichtung und Winterpause

Vor dem Einbau werden vorhandene Anschlussseite, Gewindegröße, Leitungsverlauf und der vorgesehene Einsatz notiert. Die Leitung wird abgesperrt, drucklos gemacht und bei Bedarf entleert. So lässt sich der neue Hahn oder Fitting anhand konkreter Maße zuordnen. Bei einem IBC-Container wird zusätzlich das S60-Gewinde am Behälterausgang mit der Adapterseite verglichen.

Vor dem Einbau

Gewinde und Dichtflächen sollten sauber und frei von alten Resten sein. Bei Übergängen mit AG und IG wird die Reihenfolge der Bauteile vor dem Ansetzen festgelegt. Ein Winkel oder eine Wandscheibe wird so ausgerichtet, dass der weitere Leitungsverlauf ohne Verspannung angeschlossen werden kann. Für einen Hahn mit Hebel oder Flügelgriff bleibt der erforderliche Bedienraum frei.

Dichtung, Nachkontrolle und Entleerung

Für die Gewindeverbindung wird ein zum Anschluss passendes Dichtmittel verwendet; das Ventil wird ohne übermäßige Kraft angesetzt. Nach dem Öffnen der Leitung werden Verbindungen und Übergänge auf austretendes Wasser kontrolliert. Bei einem Artikel mit Entleerung kann Restwasser über die dafür vorgesehene Funktion abgelassen werden. Außen verlegte Leitungen und Hähne werden vor Frostperioden entleert, sofern die Einbausituation dies zulässt.
