IBC Zubehör und Tankdurchführungen passend auswählen

Orientierung: Anschlussaufgabe · Gewinde und Hähne · Tankdurchführungen · Storz-Verbindungen · Dichtmaterial · FAQ

IBC-Zubehör nach Anschlussaufgabe ordnen

Bei IBC-Zubehör beginnt die Auswahl am vorhandenen Auslass des Behälters und an der Verbindung, die dort entstehen soll. Ein Adapter kann ein S60-Grobgewinde mit einem Innengewinde, einem Hahn oder einer Kupplung verbinden. Eine Tankdurchführung führt einen Anschluss durch die Wand eines Behälters. Storz-Übergangsstücke verbinden dagegen bezeichnete Storz-Größen mit einem anderen System oder untereinander. Dichtmaterial ist ein eigener Bereich für Gewindeverbindungen und ersetzt keinen Adapter.

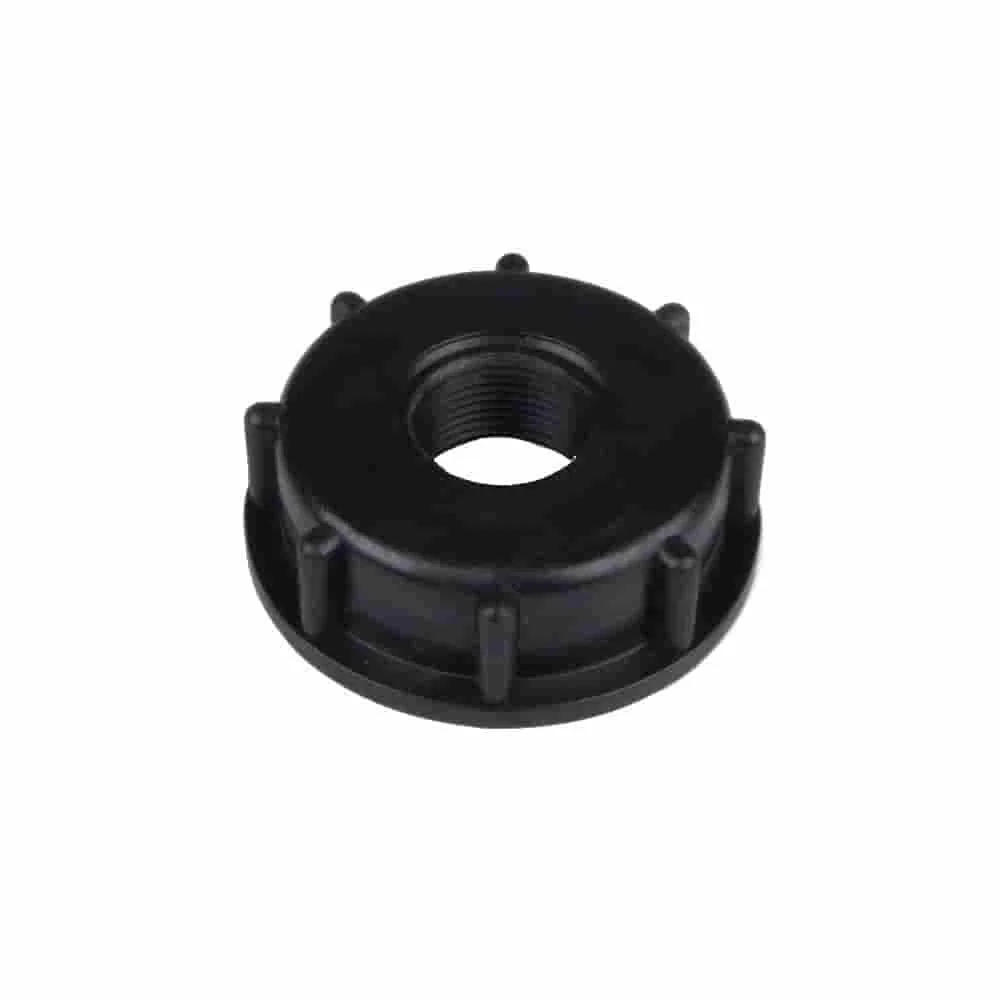

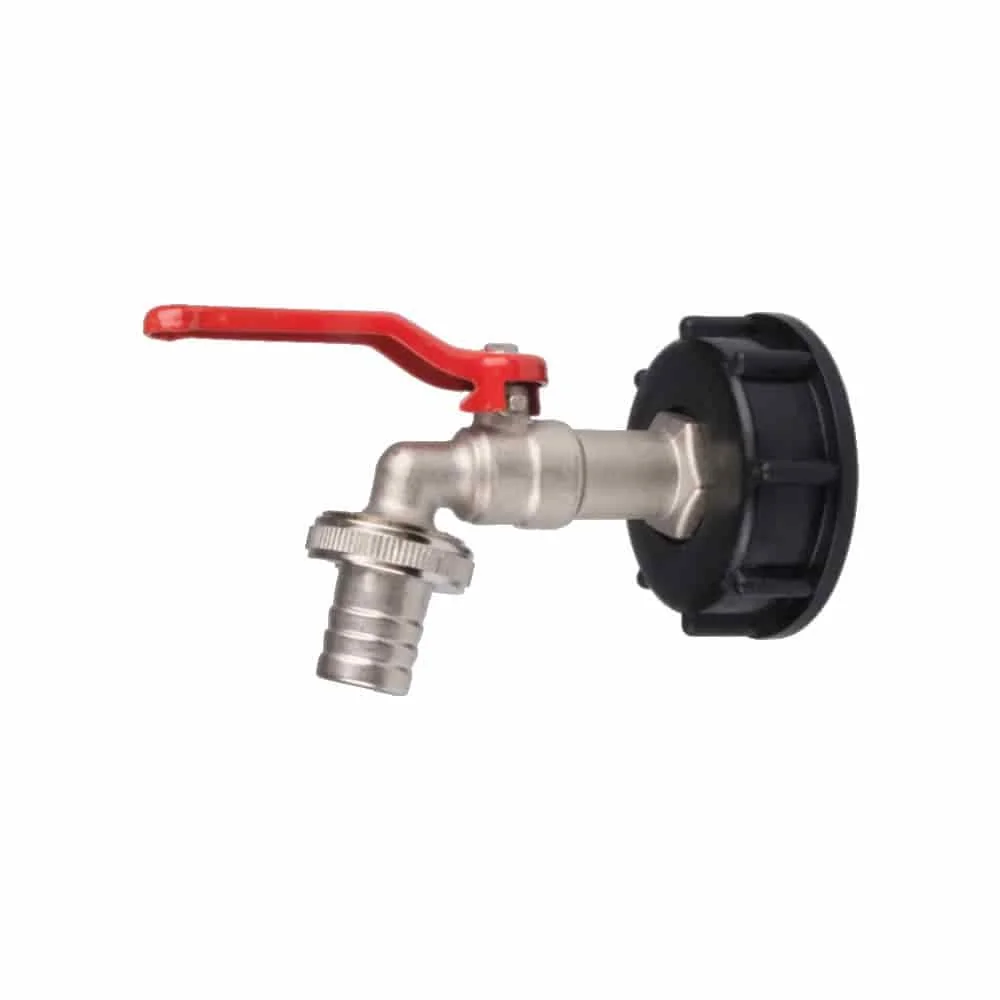

Der IBC Adapter mit S60-Grobgewinde und 1-Zoll-Innengewinde nennt Kugelhähne, Auslaufventile und Verbindungsstecker als Anschlusspartner. Die schwarze IBC Mutter verbindet das S60-Innengewinde mit einem 3/4-Zoll-Innengewinde. Bei den Varianten mit Hahn entscheidet die Bauform: Wasserhahn und Auslaufhahn stehen für die Entnahme, ein Kugelhahn für die Steuerung des Durchflusses, und eine Steckkupplung stellt die Verbindung zur Schlauchseite her.

Damit lässt sich das Sortiment in drei Fragen vorsortieren: Welches Gewinde sitzt am IBC? Welche Größe braucht die Gegenseite? Soll der Ausgang als Hahn, Kugelhahn, Steckkupplung oder Storz-Kupplung ausgeführt sein? Diese Reihenfolge verhindert, dass eine passende Anschlussgröße mit der falschen Bauform kombiniert wird.

Gewinde, Hahn und Steckkupplung auseinanderhalten

Im Sortiment stehen vor allem 3/4-Zoll- und 1-Zoll-Anschlüsse. Die Größenangabe beschreibt nicht automatisch den gesamten Adapter: Ein Produkt kann auf der IBC-Seite ein S60-Grobgewinde und auf der Gegenseite ein 3/4-Zoll-Innengewinde haben. Ein anderes verbindet S60 mit einem 1-Zoll-Innengewinde oder mit einer Storz-Kupplung. Für die Auswahl müssen daher beide Seiten der Verbindung betrachtet werden.

3/4-Zoll-Varianten

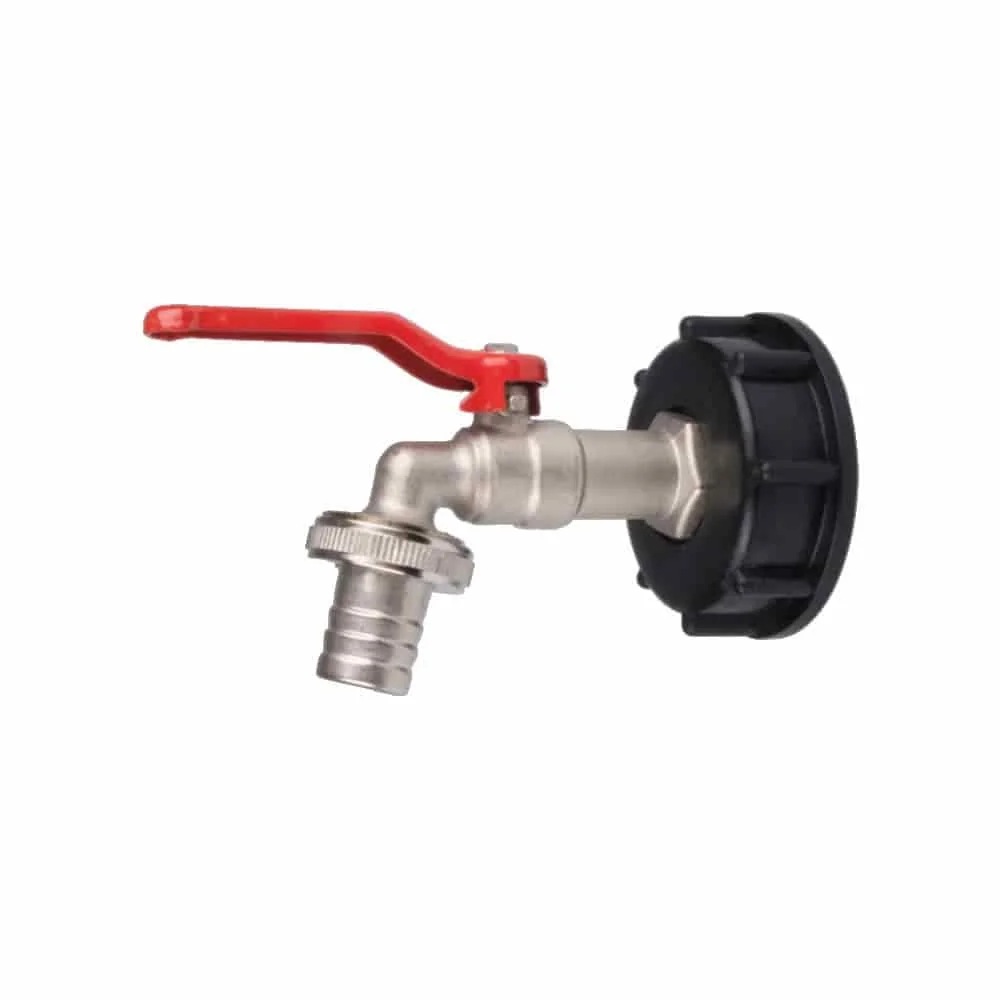

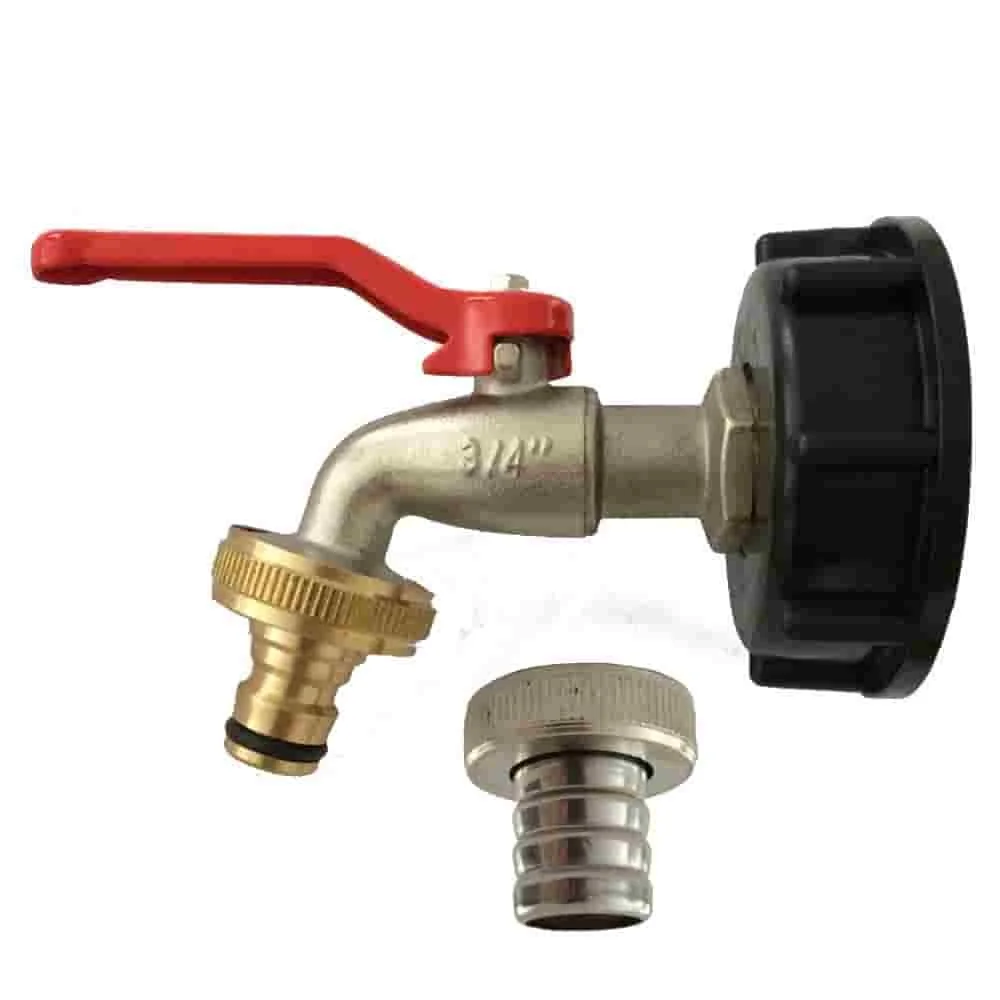

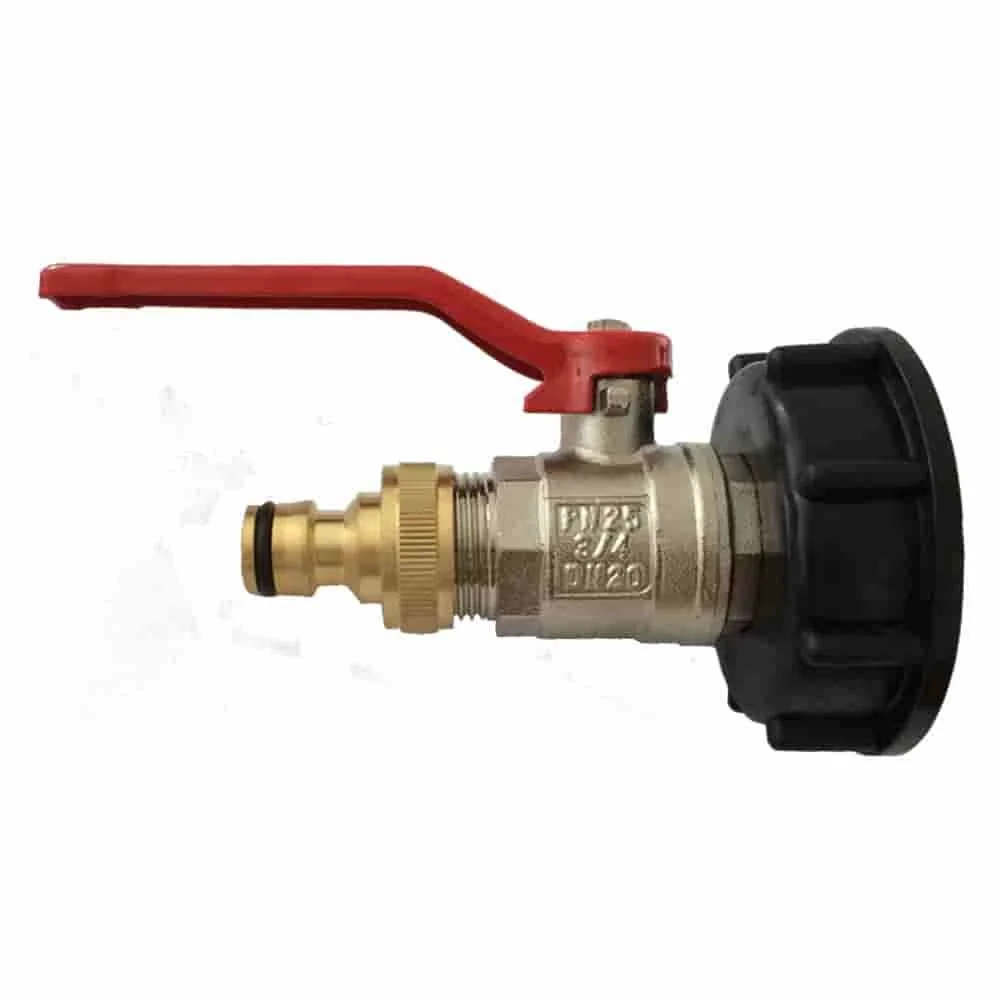

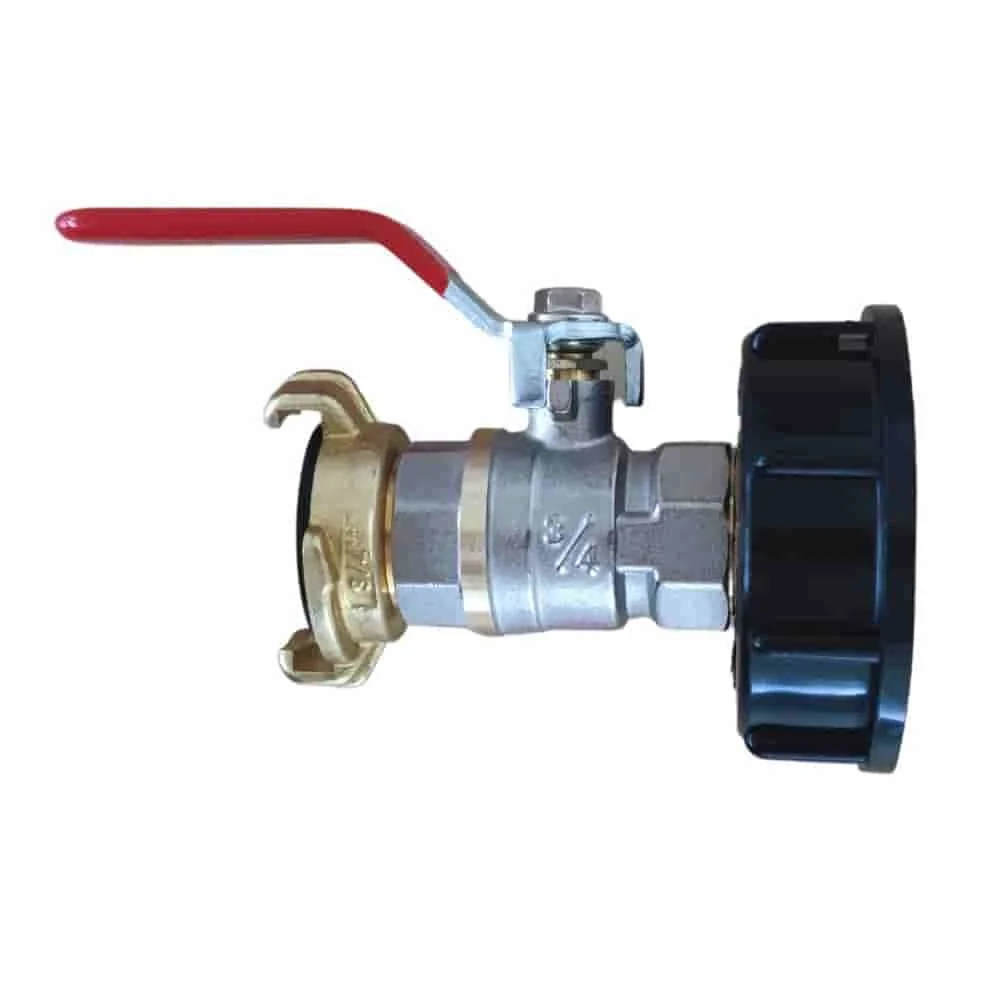

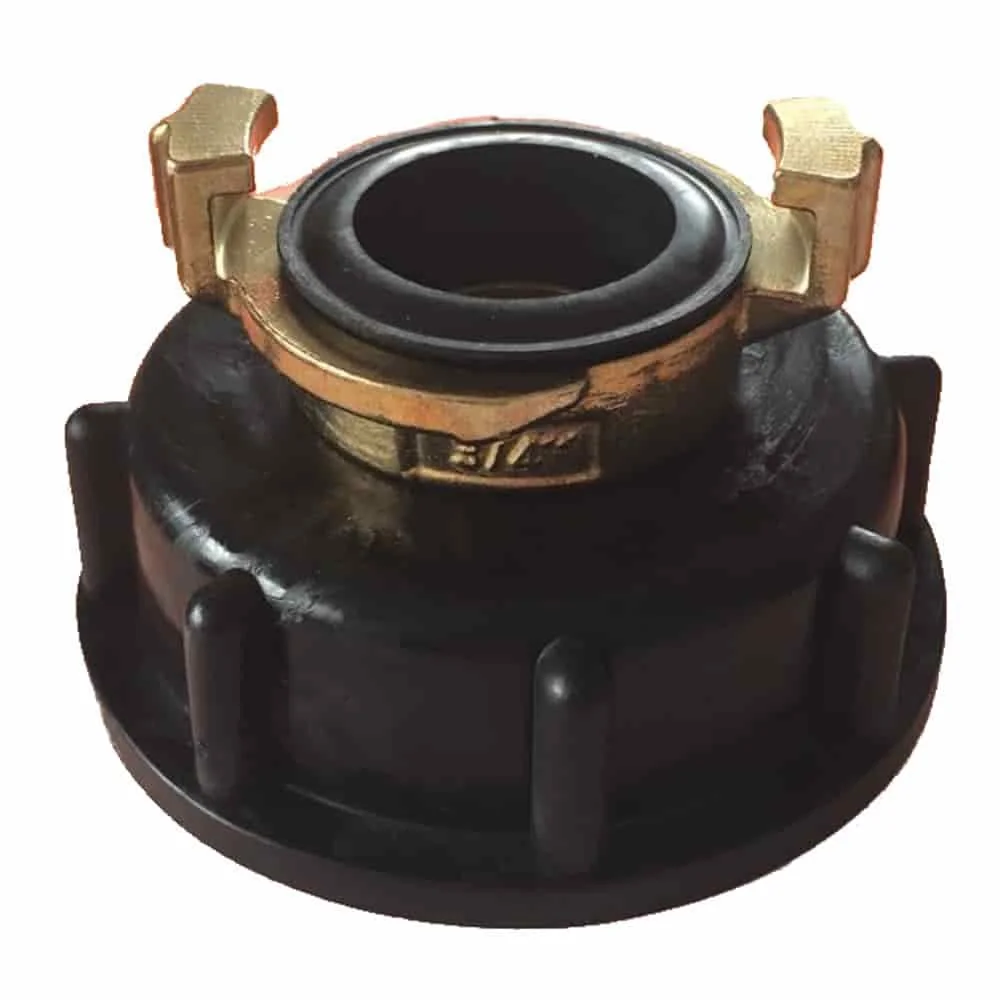

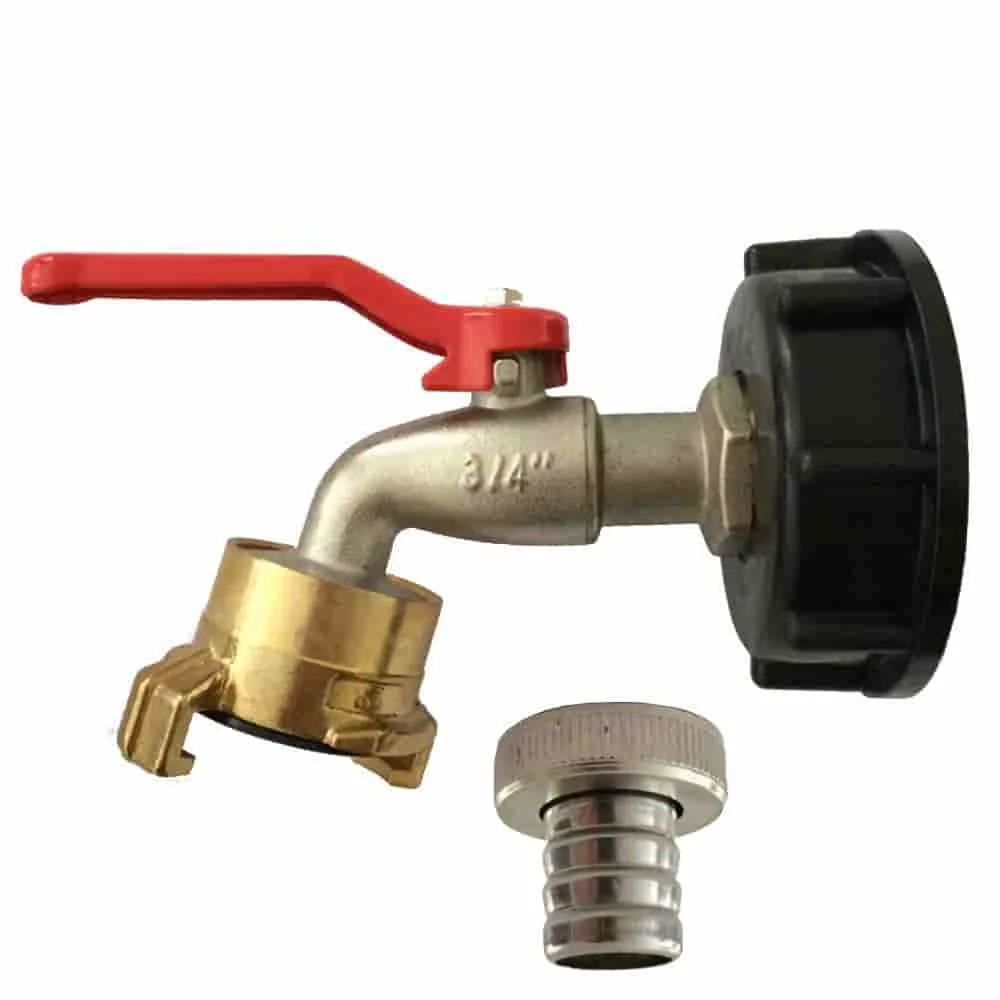

Die 3/4-Zoll-Ausführung erscheint als Innengewinde der schwarzen IBC Mutter, als Wasserhahn, als Kugelhahn, als Steckkupplung und als Klauenkupplung. Das IBC Container Adapter Set kombiniert S60 mit einem 3/4-Zoll-Wasserhahn. Andere Sets verbinden S60 mit einem 3/4-Zoll-Kugelhahn oder mit Kugelhahn und Steckkupplung. Die Variante mit 3/4-Zoll-Klauenkupplung nennt Messing als Material.

1-Zoll-Varianten

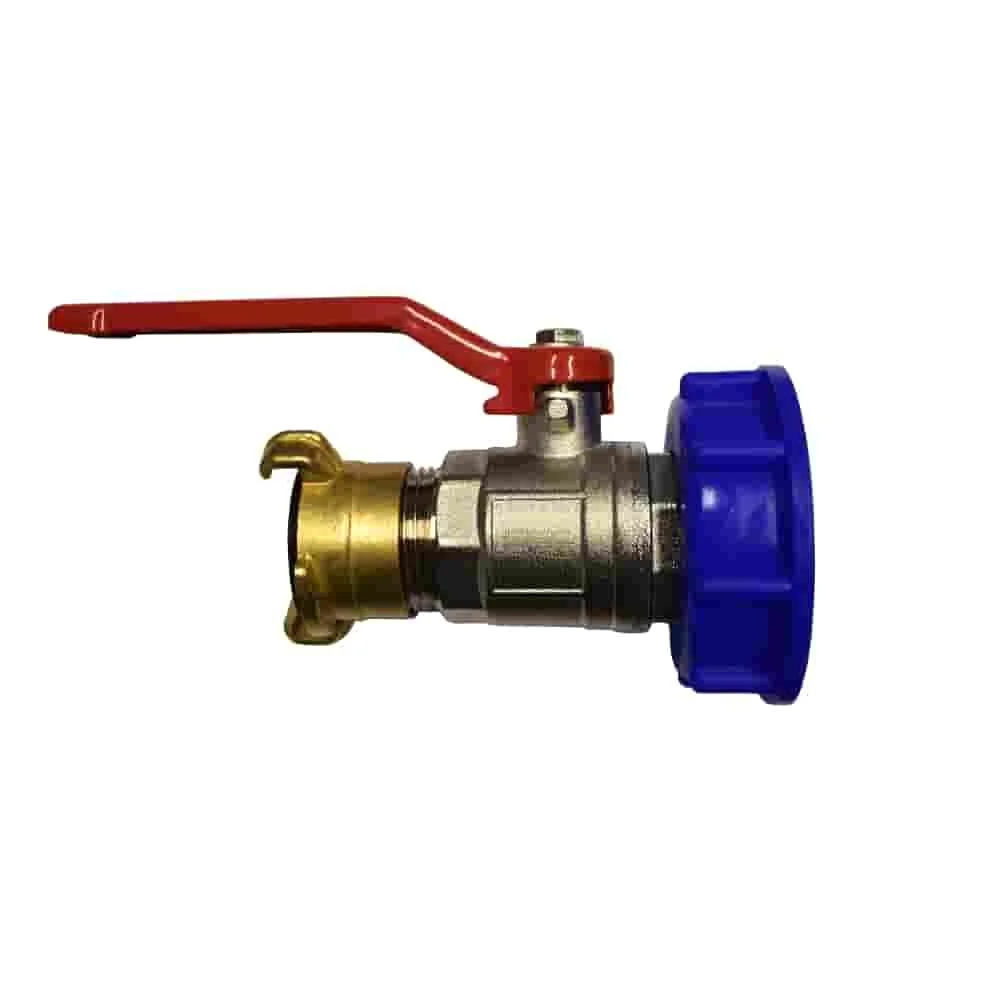

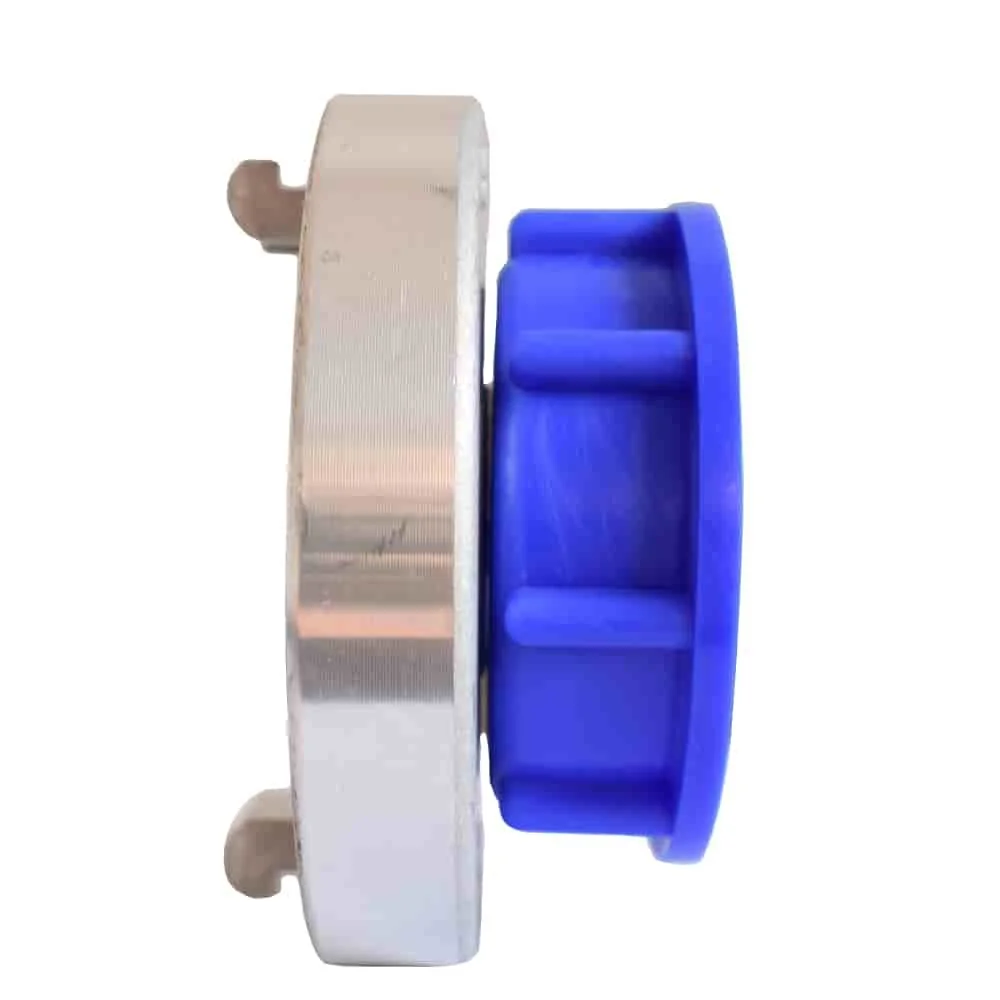

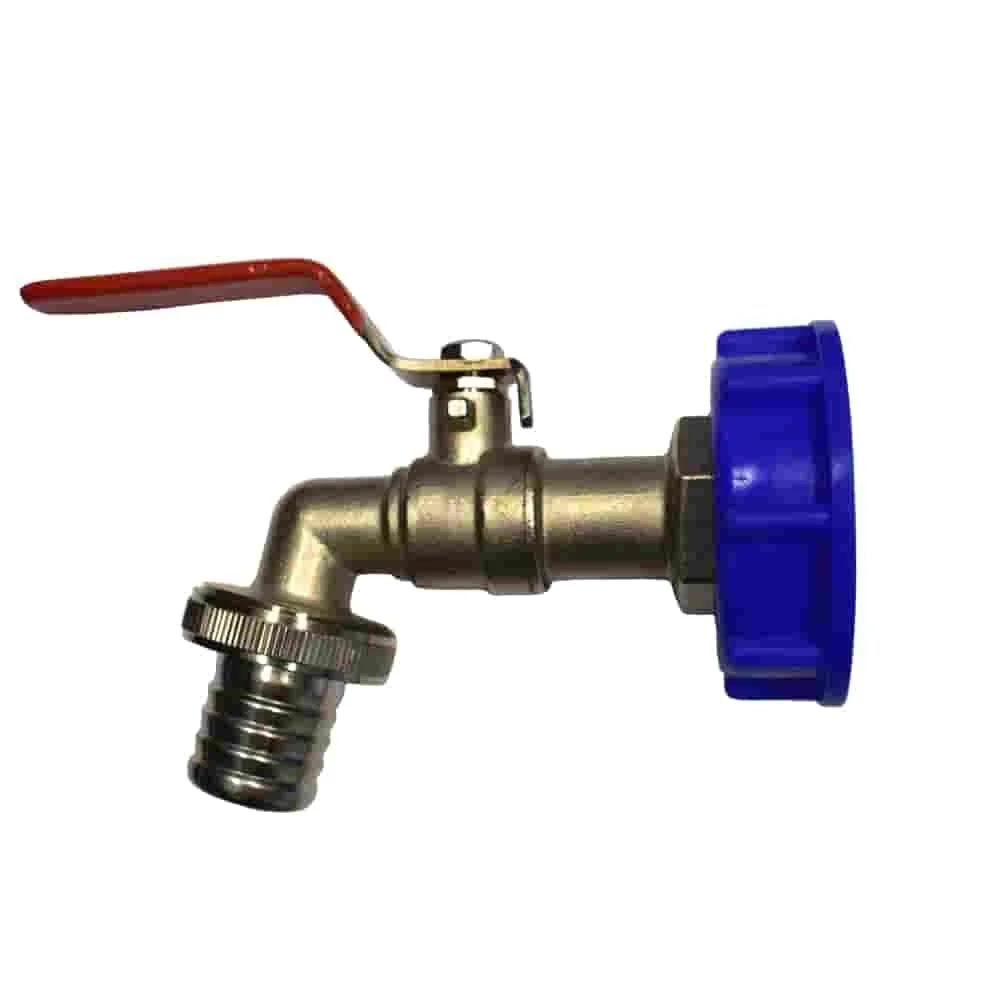

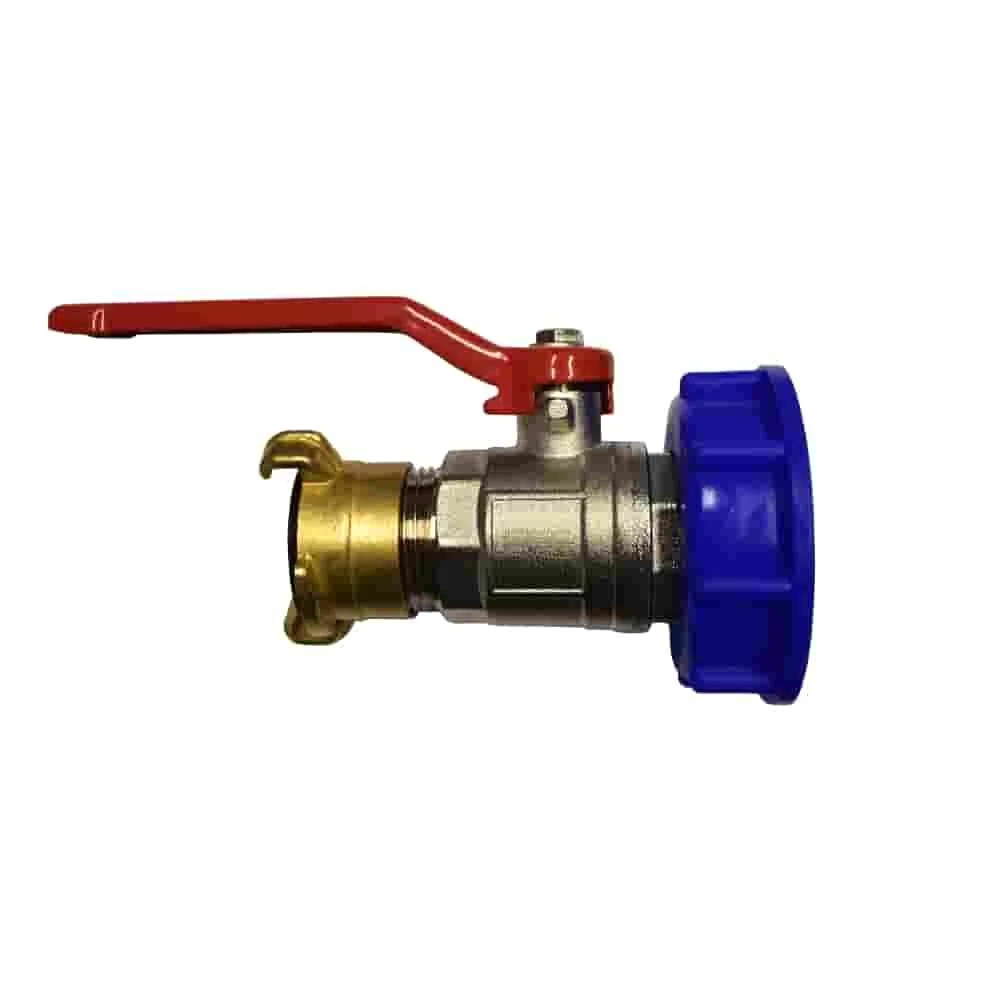

Bei den 1-Zoll-Ausführungen reicht die Auswahl vom Innengewinde über einen Kugelhahn bis zum Wasserhahn mit Auslaufhahn. Der IBC Adapter mit S60 und Storz-Kupplung nennt eine 1-Zoll-Storz-Kupplung. Für den Übergang zu einem Storz-C-System gibt es außerdem einen IBC Adapter mit 1-Zoll-Innengewinde. Die Bauform des Hahns und die Kupplungsart sind dabei genauso wichtig wie die Zollangabe.

Drei Anschlussbeispiele aus dem Sortiment

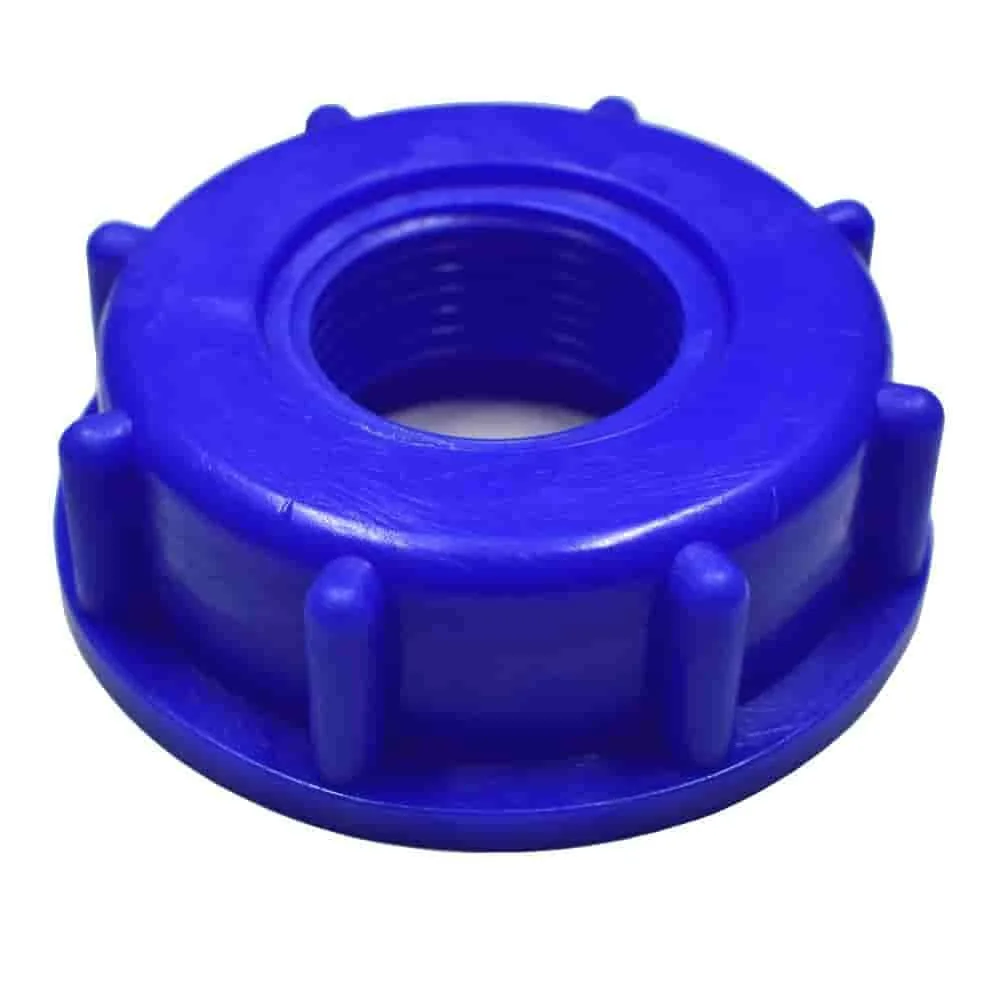

IBC Adapter, IBC Container Adapter, S60 Adapter für IBC Container

S60-Grobgewinde und 1-Zoll-Innengewinde bilden hier die Anschlusskombination. In den Produktdaten werden Kugelhahn, Auslaufventil und Verbindungsstecker als mögliche Anschlusspartner genannt.

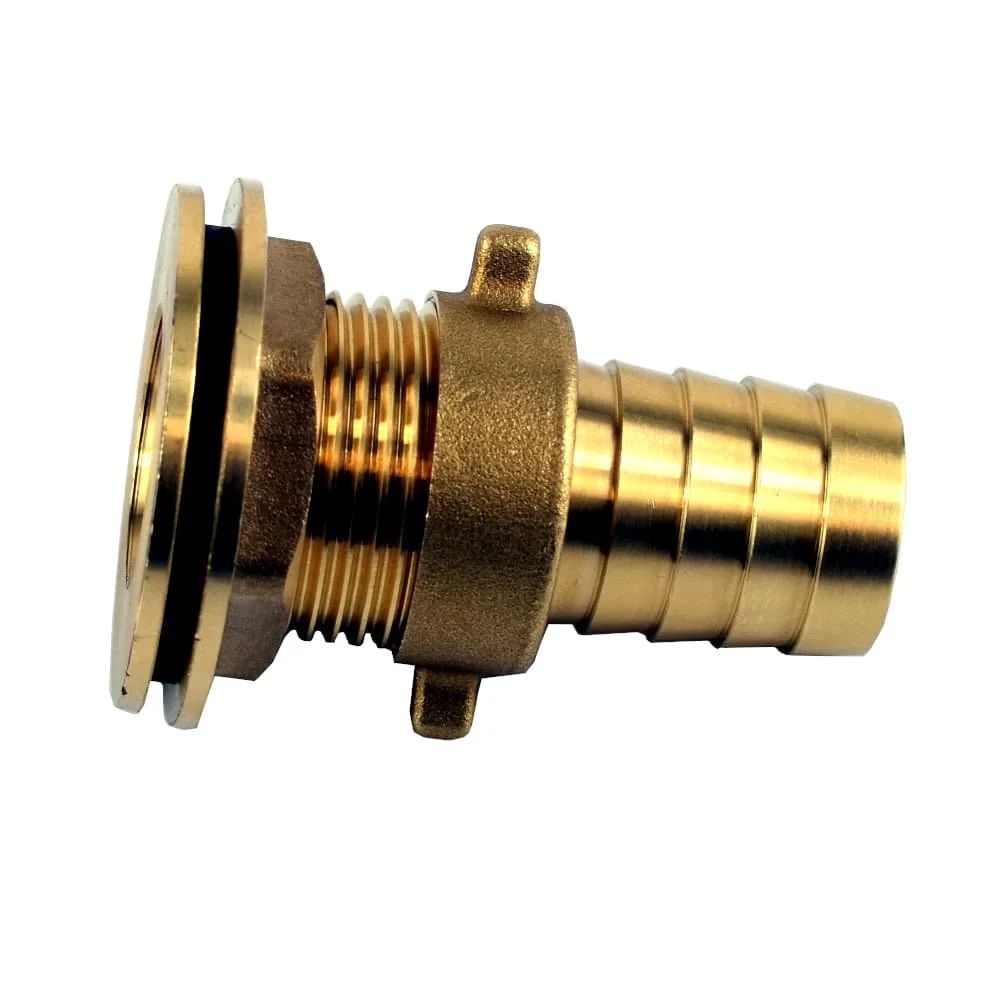

Tankdurchführung, Regentonnen Durchführung 1 Zoll, Messing Schlauchstutzen 25mm

Diese Ausführung nennt ein 1-Zoll-Außengewinde, einen Schlauchstutzen für 25-mm-Schläuche und Messing. Damit sind Gewindegröße und Schlauchseite klar benannt.

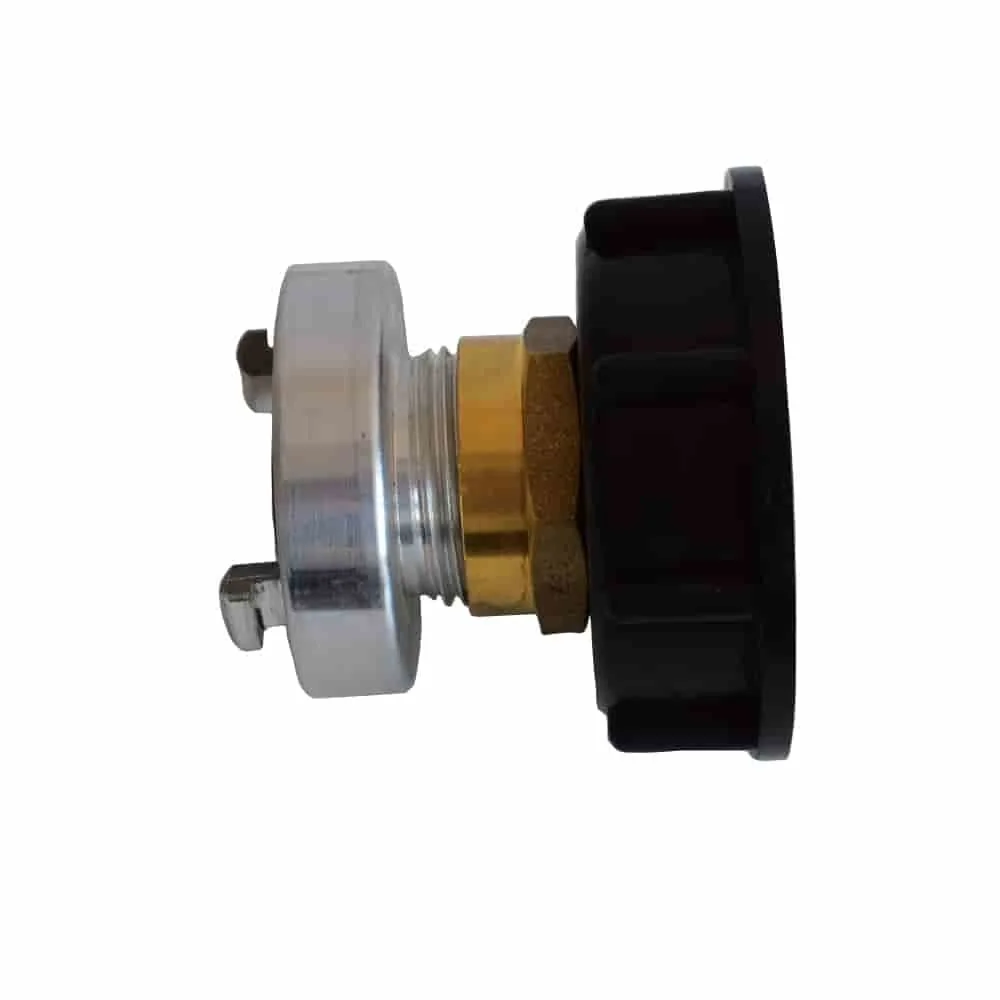

IBC Adapter, Storz Kupplung IBC, IBC Tank Adapter, D Kupplung

Die Produktdaten nennen ein IBC-Grobgewinde und einen genormten Storz-D-Kupplungsanschluss. Das ist die relevante Zuordnung für diesen Übergang.

Die drei Beispiele zeigen unterschiedliche Aufgaben: Gewindewechsel am IBC, Durchführung durch einen Behälter und Übergang vom IBC zu Storz D. Weitere Varianten unterscheiden sich durch Anschlussgröße, Hahn oder Kupplungsseite.

Tankdurchführungen für Behälteröffnungen

Bei einer Tankdurchführung sind zwei Maße zu trennen: das Gewinde der Durchführung und der Anschluss am Schlauch. Die Ausführung mit 1-Zoll-Außengewinde hat einen Schlauchstutzen für 25-mm-Schläuche und besteht laut Produktdaten aus Messing. Eine weitere Tankdurchführung nennt ebenfalls einen 25-mm-Schlauchstutzen, kombiniert ihn jedoch mit 1 1/4 Zoll und Messing. Die Zollangabe ist hier also nicht austauschbar.

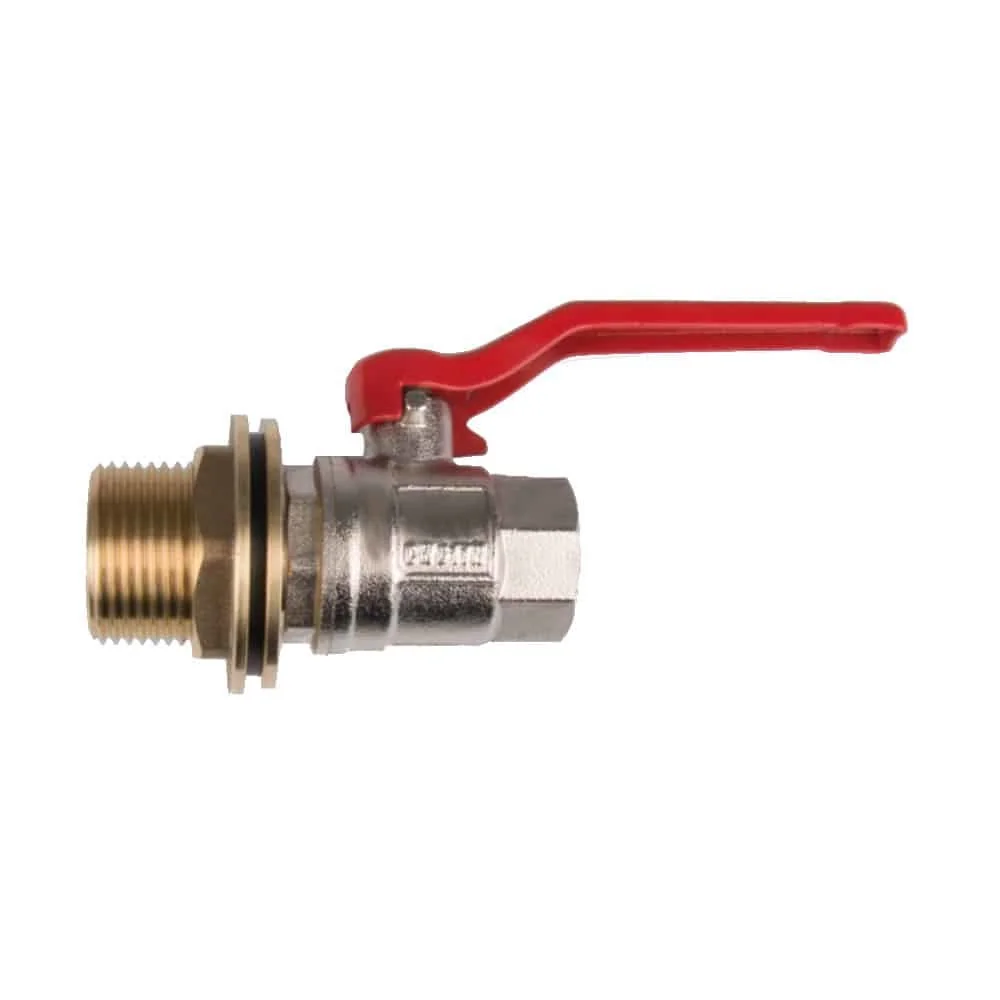

Für eine Regentonne oder einen anderen Behälter wird zuerst die vorhandene Öffnung mit der Gewindegröße der Durchführung verglichen. Danach wird die Schlauchseite zugeordnet. Das Regentonnendurchführung-Set setzt zusätzlich einen 3/4-Zoll-Kugelhahn in die Baugruppe. Es steht damit für eine andere Zusammenstellung als eine einzelne Durchführung mit Schlauchstutzen. Die Set-Ausführung ist dann interessant, wenn Durchführung und Hahn gemeinsam gebraucht werden; für die reine Schlauchverbindung zählt dagegen der Stutzen.

Die Begriffe im Sortiment helfen bei der Suche: Tankdurchführung bezeichnet den Durchgang durch den Behälter, Schlauchstutzen die Schlauchseite, und Kugelhahn die Absperr- beziehungsweise Steuerbauform. Bei der Montage bleiben die Angaben des konkreten Produkts maßgeblich, besonders wenn Gewinde und Schlauch unterschiedliche Größen haben.

Storz-Kupplungen und Übergangsstücke ordnen

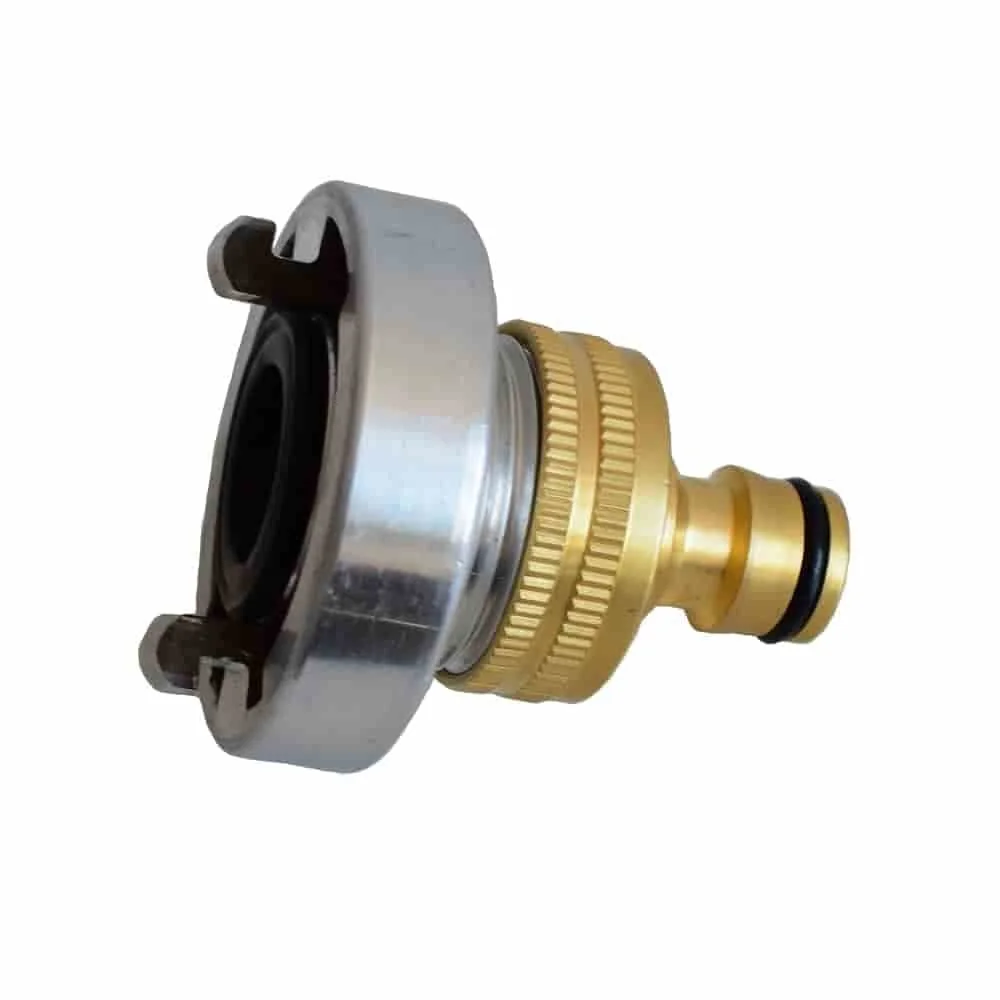

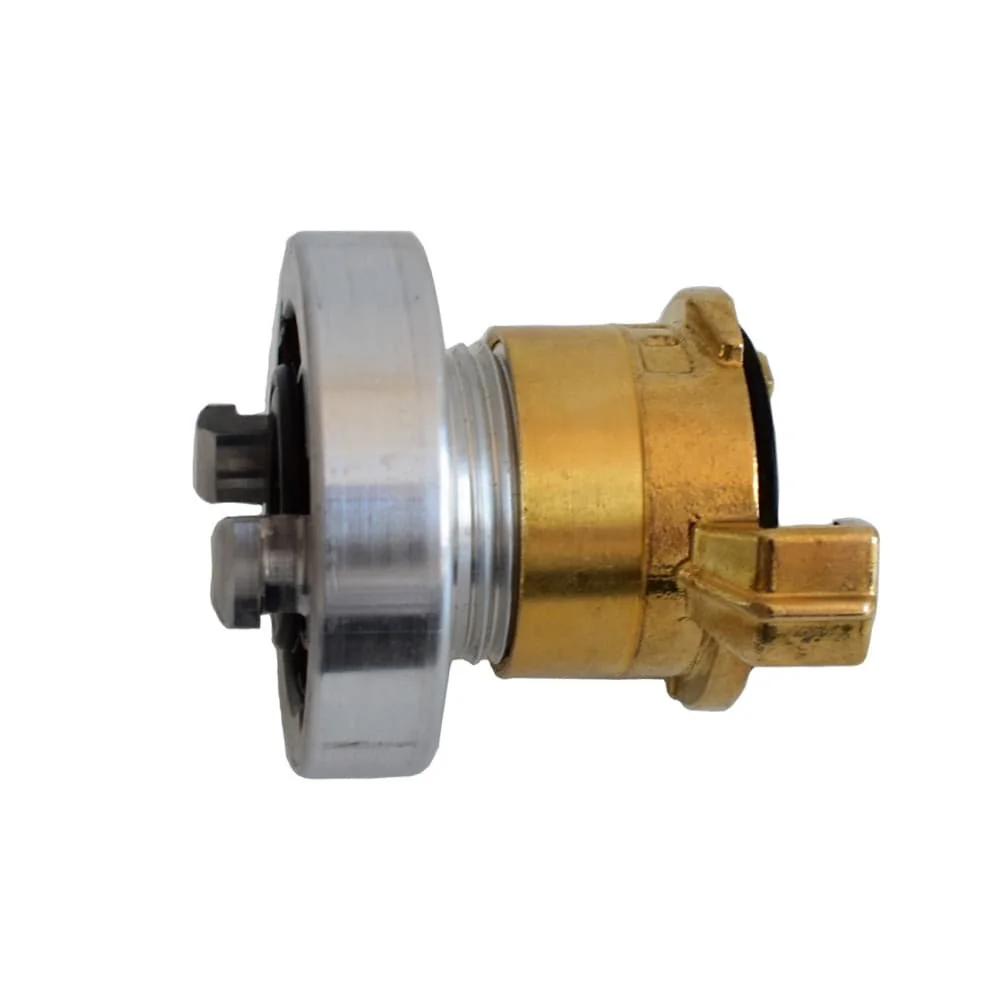

Storz-Kupplungen werden in den Produktdaten als symmetrische, nicht absperrende Schlauchkupplungen beschrieben. Die Verbindung entsteht durch Ineinanderstecken und Verdrehen der Knaggenteile. Für die Auswahl zählt deshalb die Bezeichnung auf beiden Seiten: Ein Übergang Storz D führt auf ein anderes System, ein Übergang Storz C kann auf ein System oder ein Klick-System führen, und ein Storz-auf-Klick-Schlauchadapter ist als Schnellkupplung benannt.

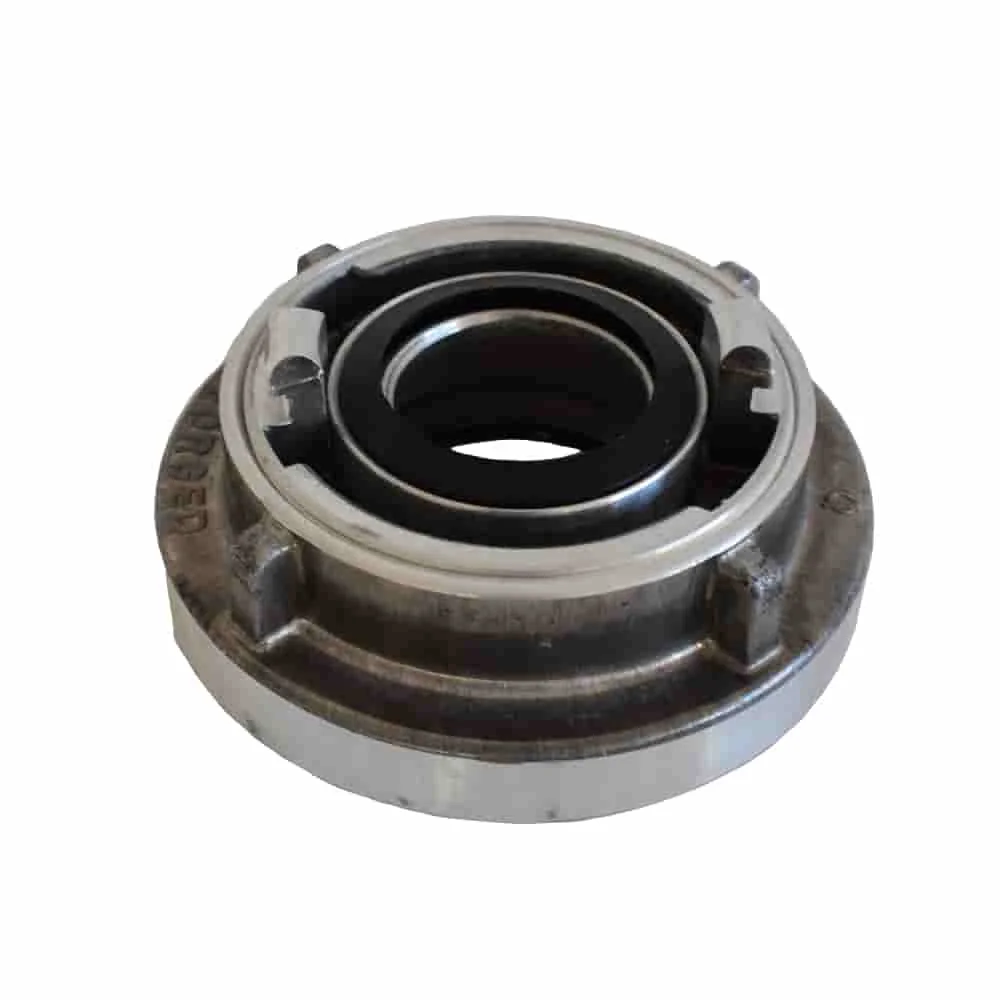

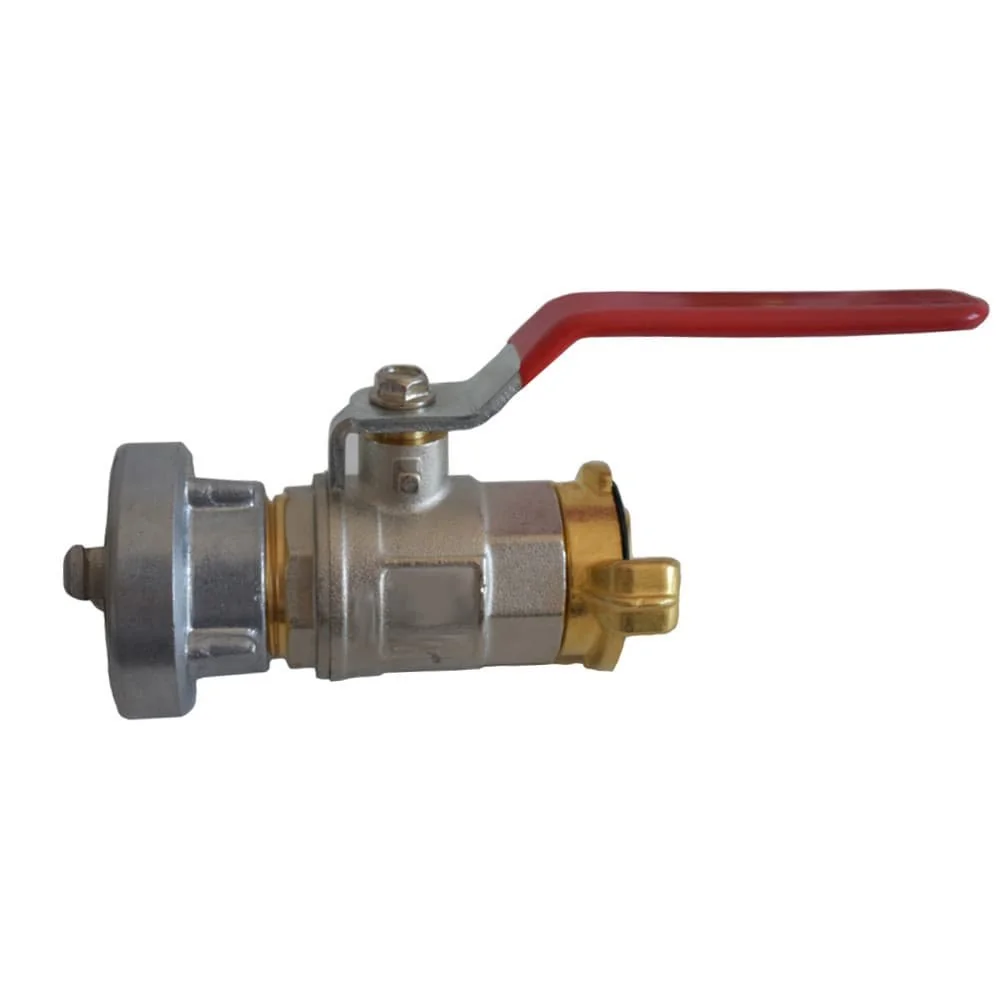

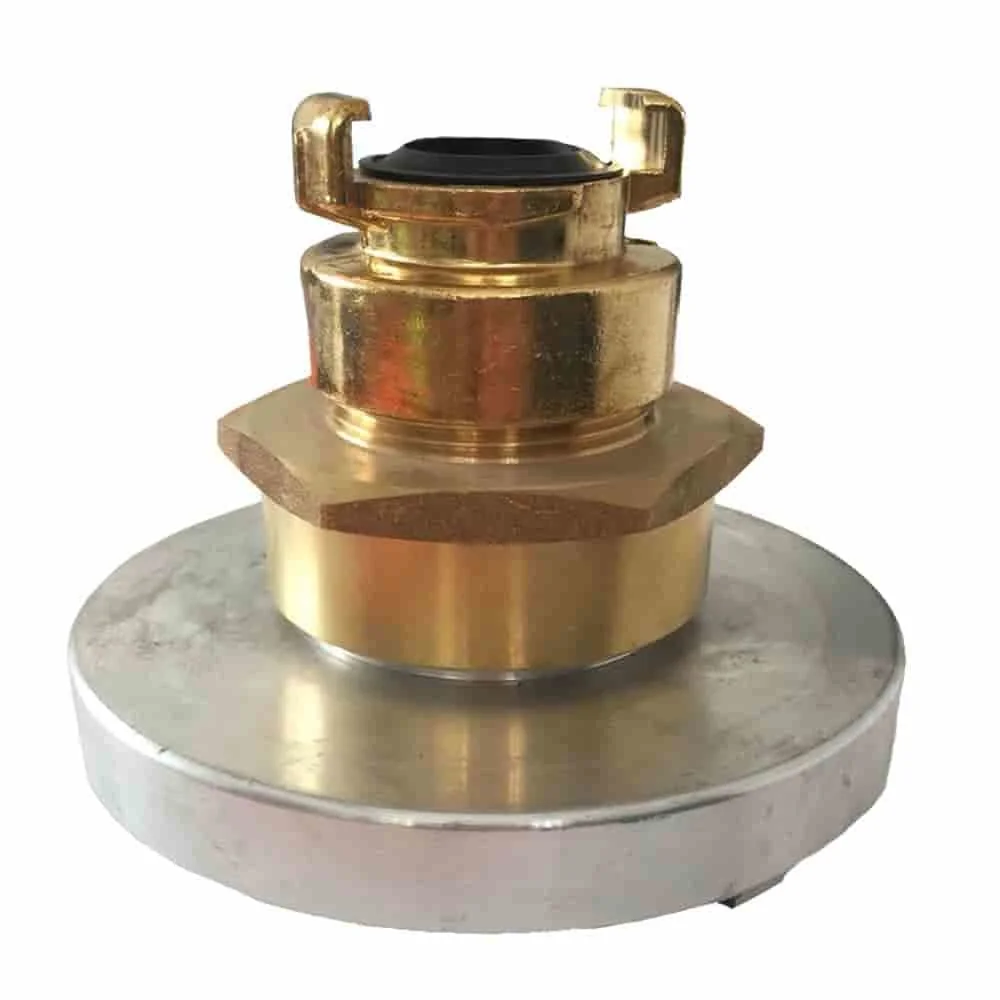

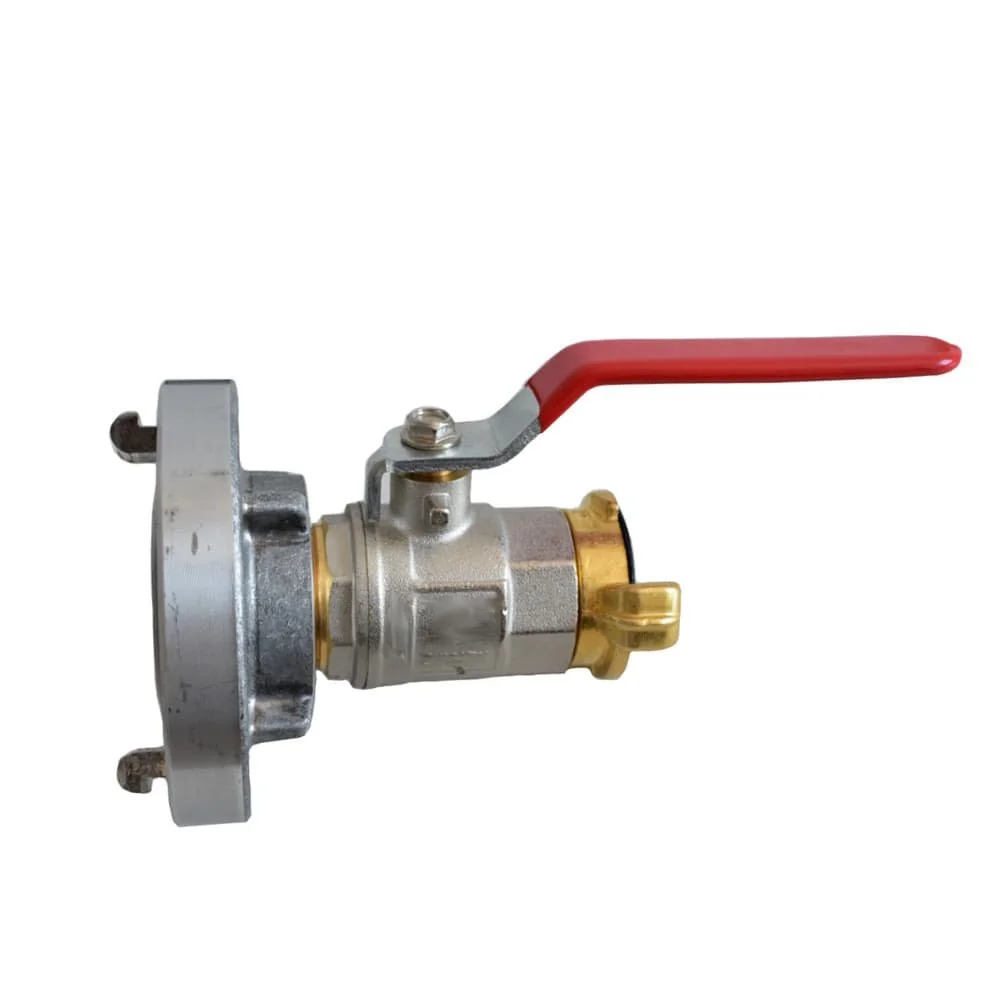

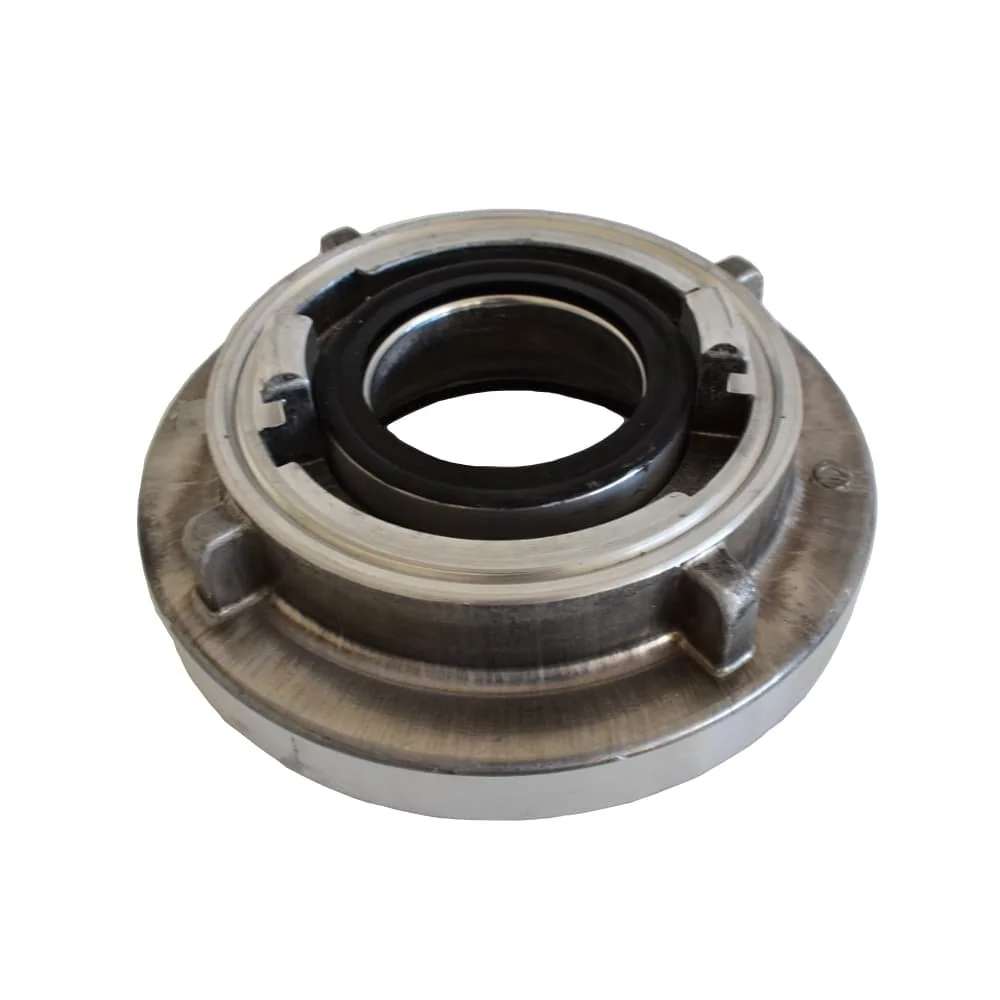

Reduzierungen verbinden unterschiedliche Storz-Größen. Im Sortiment stehen B-C, C-D und A-B. Eine Storz-B-Kupplung wird als Übergangsstück geführt; bei einer B-Kupplung nennt die Produktbeschreibung einen Knaggenabstand von 89 mm. Weitere Bauformen kombinieren Storz C oder B mit einem Hebelkugelhahn, einer Schlauchkupplung oder einer Klauenkupplung. Vor der Auswahl werden daher die Buchstaben der vorhandenen Kupplung und das gewünschte Gegenstück nebeneinandergelegt.

Für einen IBC-Anschluss gibt es sowohl Storz-Adapter mit 1-Zoll-Innengewinde als auch Varianten mit Storz C, Storz D oder einem 3/4-Zoll-IBC-Anschluss. Die Anschlussseite des IBC und die Storz-Größe sind getrennte Auswahlmerkmale. Ein Übergangsstück für Feuerwehrkupplungen ist nicht automatisch ein IBC-Adapter; der Produktname zeigt, ob der IBC-Anschluss ausdrücklich genannt wird.

Wasserentnahme und Filter am Schlauch einordnen

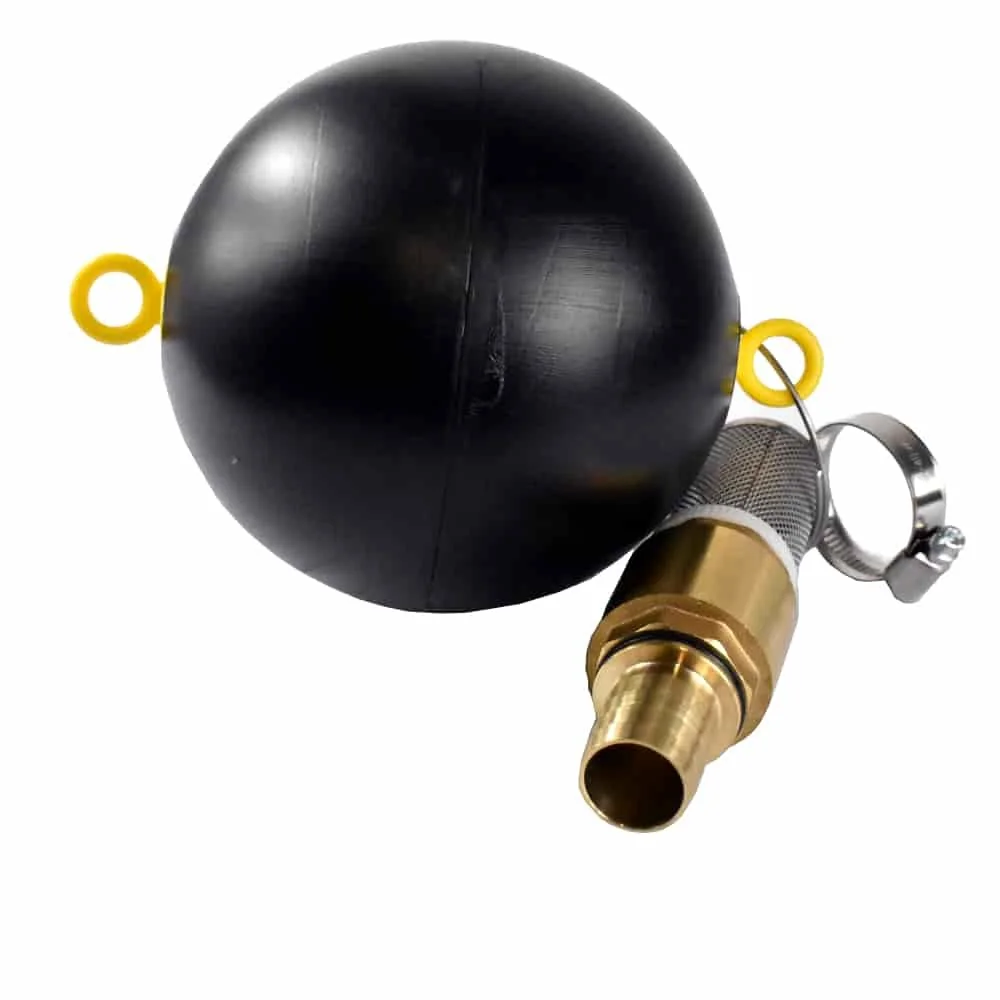

Die schwimmende Entnahme mit schwimmendem Ansaugfilter ist für die Wasserentnahme aus Teichen und Zisternen sowie für Gartenbewässerung beschrieben. Als Merkmale nennt das Produkt einen schwimmenden Ansaugfilter aus Edelstahl, eine Schwimmerkugel DN 145–150 mm, eine 25-mm-Schlauchtülle und ein Messing-Fußventil mit Öse. Diese Angaben betreffen die Filterbaugruppe und sind nicht mit den Anschlussmaßen der IBC-Adapter gleichzusetzen.

Für die Auswahl werden Quelle, Schlauchseite und Einbausituation getrennt betrachtet. Der Filter wird über die 25-mm-Schlauchtülle in die Schlauchplanung eingeordnet; die Schwimmerkugel und das Fußventil gehören zur Entnahmebaugruppe. Wer stattdessen einen Hahn direkt am IBC-Auslass benötigt, wechselt in den Bereich der S60-Adapter mit Wasserhahn, Auslaufhahn oder Kugelhahn. So bleibt die Funktion der Entnahme von der Funktion des Behälteranschlusses getrennt.

Dichtmaterial nach Gewindeformat und Anwendung auswählen

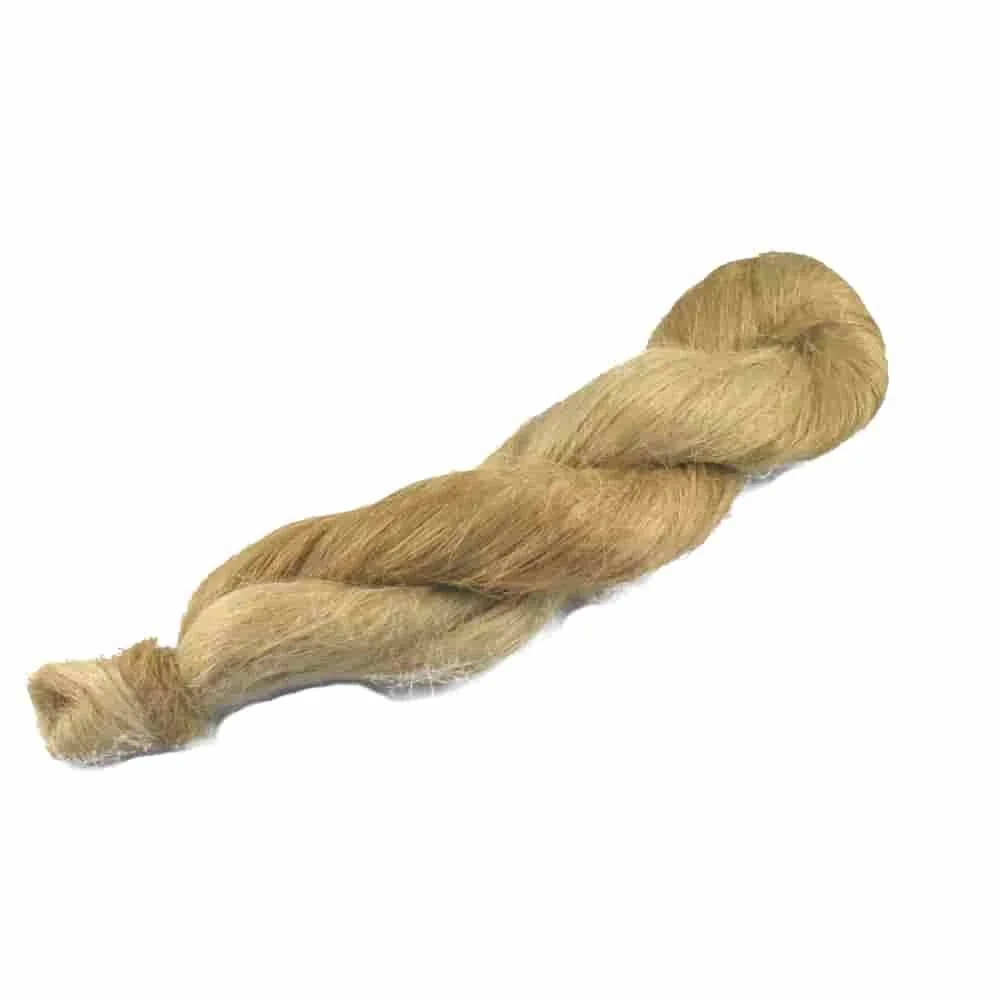

Zum Sortiment gehören mehrere Formen der Gewindedichtung. Das Teflonband 1/2 Zoll x 10 m aus PTFE wird mit einer Stärke von 0,1 mm bezeichnet. Dichthanf ist mit 180–200 g angegeben. Die Dichtpaste wird als 150-g-Produkt für Gas, Wasser und Heizung geführt. Außerdem ist ein Gewindedichtfaden vom Typ Uni-Lock mit 80 m im Sortiment genannt.

Diese Angaben liefern drei Vergleichsachsen: die Form des Materials, das Gewindeformat und die Menge beziehungsweise Länge. Band, Hanf, Paste und Faden sind unterschiedliche Produktarten; die Mengenangabe allein sagt nichts über die Anwendung an einem bestimmten Anschluss aus. Für einen IBC-Adapter mit S60, 3/4 Zoll oder 1 Zoll wird zunächst die Gewindegeometrie bestimmt. Danach wird das Dichtmaterial nach der vorgesehenen Verarbeitungsweise und den Angaben zum jeweiligen Produkt ausgewählt.

Auch bei Tankdurchführungen bleibt die Trennung wichtig: Das Dichtmaterial unterstützt die Gewindeverbindung, verändert aber weder den Außendurchmesser noch den Schlauchstutzen. Eine 25-mm-Schlauchseite wird deshalb durch die Dichtung nicht zu einem 3/4-Zoll- oder 1-Zoll-Anschluss.

Auswahl in fünf kurzen Prüfschritten

Eine übersichtliche Reihenfolge hilft, die vielen ähnlichen Bezeichnungen auseinanderzuhalten. Die folgenden Prüfschritte beziehen sich auf die Merkmale, die in den Produktdaten dieser Kategorie vorkommen.

Die fünf Punkte führen von der vorhandenen Öffnung zur konkreten Bauform. Bei einem Set wird zusätzlich geprüft, welche Teile bereits zusammengehören: Das Regentonnendurchführung-Set nennt einen 3/4-Zoll-Kugelhahn, während ein Adapter-Set S60, Hahn und Steckkupplung kombinieren kann.

Angrenzende Bereiche und weiterführender Beitrag

Für die weitere Planung rund um Bewässerung und Schlauchanschlüsse sind folgende Nachbarbereiche thematisch anschlussfähig: Kugelhähne, Schlauchverbinder, Rasensprenger, Bewässerungssysteme und Gartenbrausen. Die Links stehen für benachbarte Produktgruppen und ersetzen nicht den Abgleich der Gewinde- oder Kupplungsdaten.

FAQ zu IBC-Zubehör und Tankdurchführungen

Die häufigsten Fragen betreffen die Anschlussgröße, die Bauform und die Abgrenzung zwischen Adapter, Durchführung, Kupplung und Dichtmaterial. Die Antworten beziehen sich auf die in dieser Kategorie genannten Varianten.
