Messing PE Rohr Verschraubung: Formen, Größen und Anwendungen
Messing PE Rohr Verschraubungen verbinden Polyethylenrohre mit Kupplungen, Winkeln, T-Stücken, Wandhalterungen oder Gewindeanschlüssen. Diese Übersicht erklärt, welche Rohrdurchmesser von 20 bis 40 mm zur Verfügung stehen, wie Außengewinde und Innengewinde unterschieden werden und welcher Verbinder für eine Verzweigung, eine Richtungsänderung oder eine Wandmontage passt.
Eine Messing PE Rohr Verschraubung verbindet ein PE-Rohr mit einem Gewindeanschluss, einem weiteren Rohrstück oder einem Installationsbauteil. Der Metallkörper umschließt das Rohrende, während die Überwurfmutter die Verbindung zusammenzieht. Die Auswahl richtet sich deshalb nach drei Werten: dem Außendurchmesser des PE-Rohrs, der Gewindevariante am Anschlussstück und der Grundform des Fittings. In dieser Kategorie liegen Durchmesser von 20 mm, 25 mm, 32 mm und 40 mm vor. Dazu kommen Kupplungen für gerade Stöße, 90°-Winkel für Richtungswechsel, T-Stücke für Abzweige sowie Wandhalterungen für feste Rohrführungen.
Inhalt
- Formen und technische Auswahl
- Durchmesser und Gewinde richtig zuordnen
- Klemmverbinder und Montageschritte
- Produktbeispiele im Überblick
- Vergleich der Bauformen
- Anwendungsgebiete
- Häufige Fragen
- Weiterführende Links
Welche Bauform passt zu Ihrer Aufgabe?
Jede Form löst eine andere Aufgabe im Leitungsverlauf. Wer ein gerades Rohr verlängert, nimmt eine Kupplung. Wer einen Pfosten, eine Wand oder eine Kante umgehen muss, wählt einen 90°-Winkel. Wer eine Leitung teilen oder einen Abzweig zum Wasserhahn, Sprinkler oder Ventil anlegen möchte, braucht ein T-Stück. Für den Übergang zu Armaturen dienen AG- oder IG-Anschlüsse; die Abkürzungen bedeuten Außengewinde und Innengewinde.

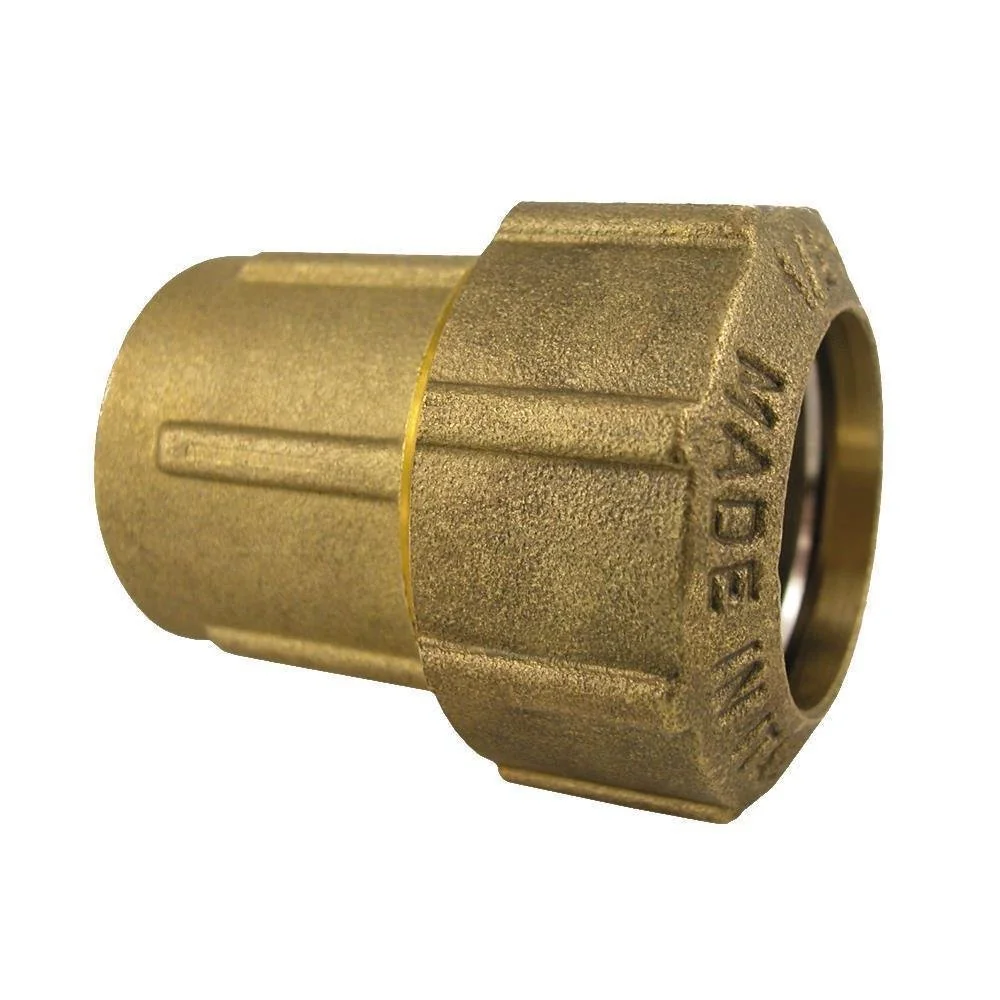

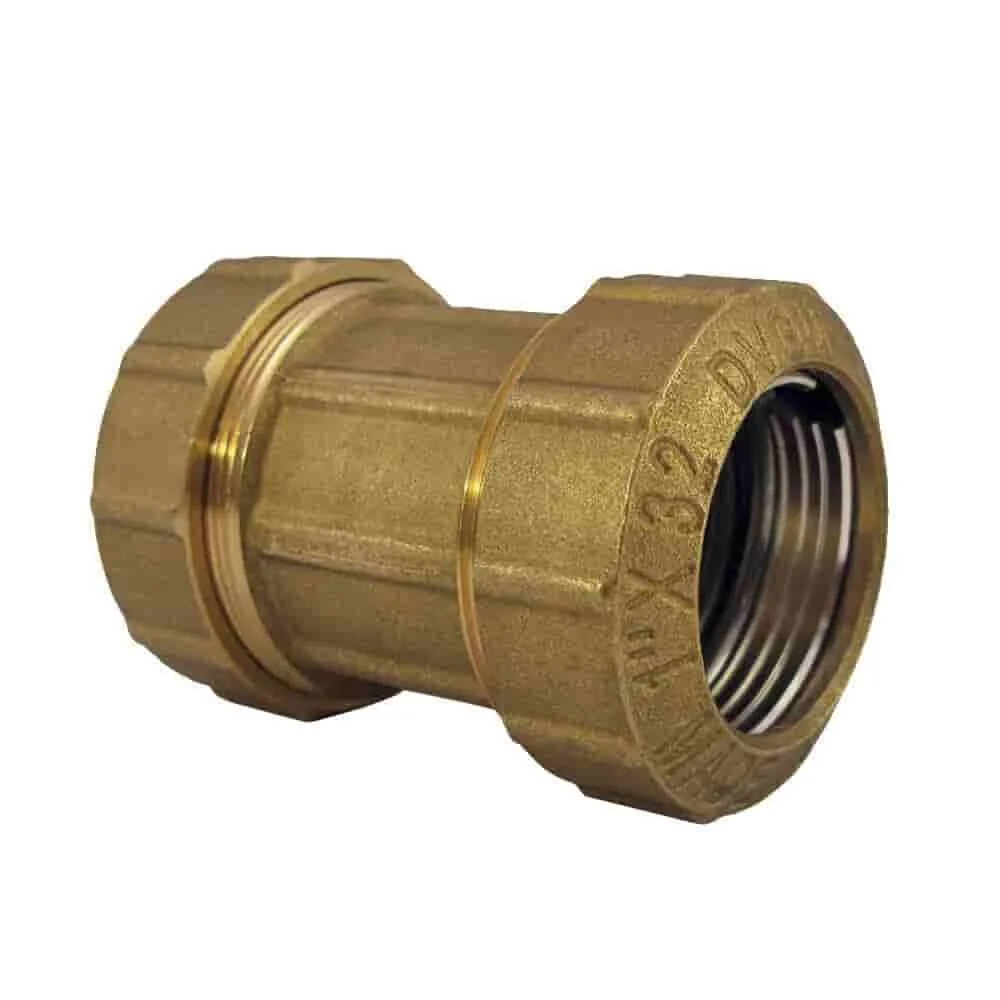

Kupplung und Muffe
Eine Kupplung schließt zwei gleich große Rohrenden gerade aneinander an. Varianten in dieser Kategorie sind als reiner Rohrverbinder oder mit zusätzlichem Gewinde erhältlich. Eine Muffe übernimmt dieselbe Aufgabe als kurzes Verbindungsstück.

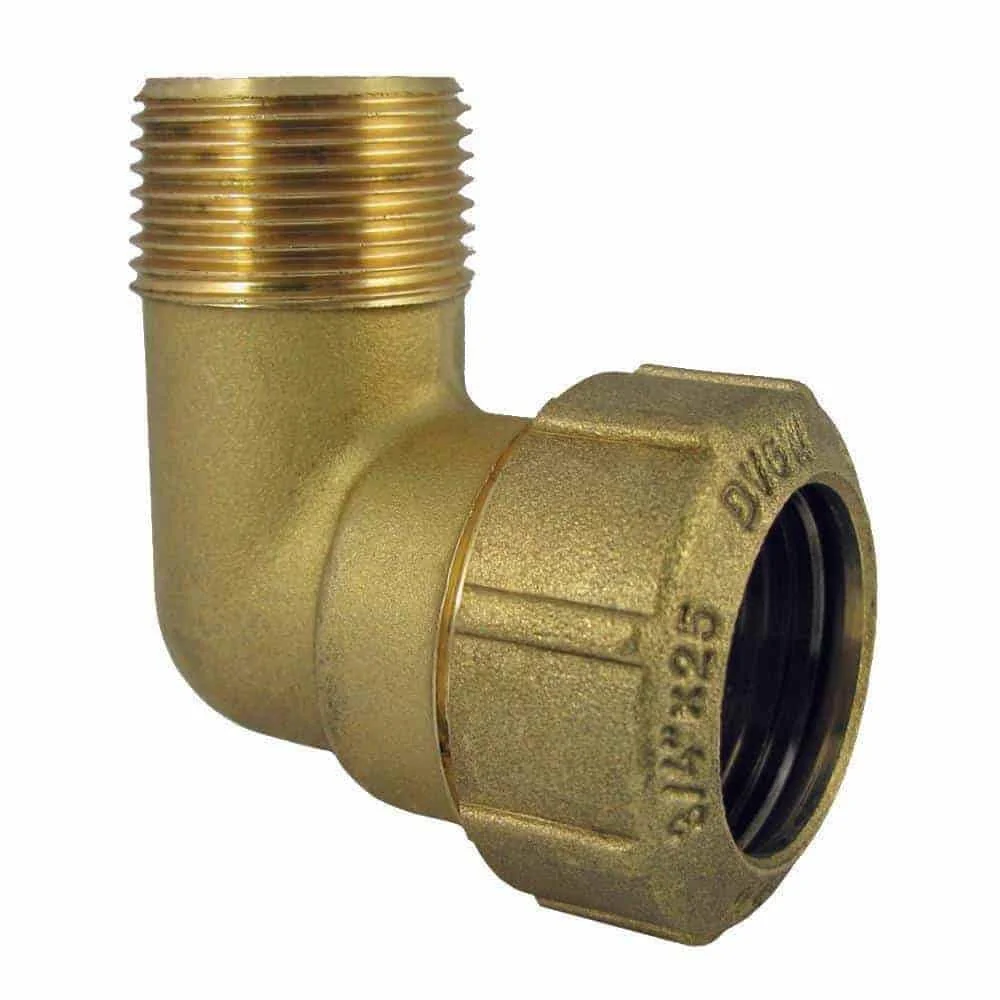

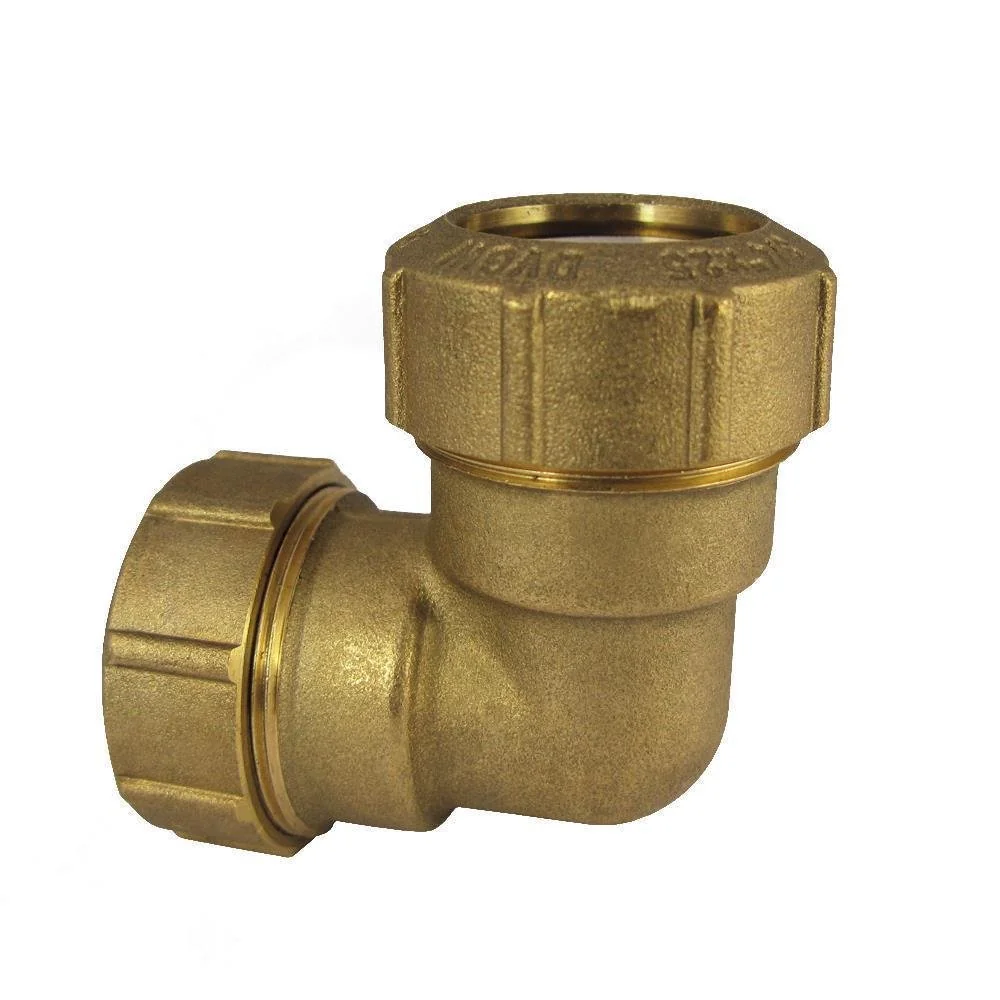

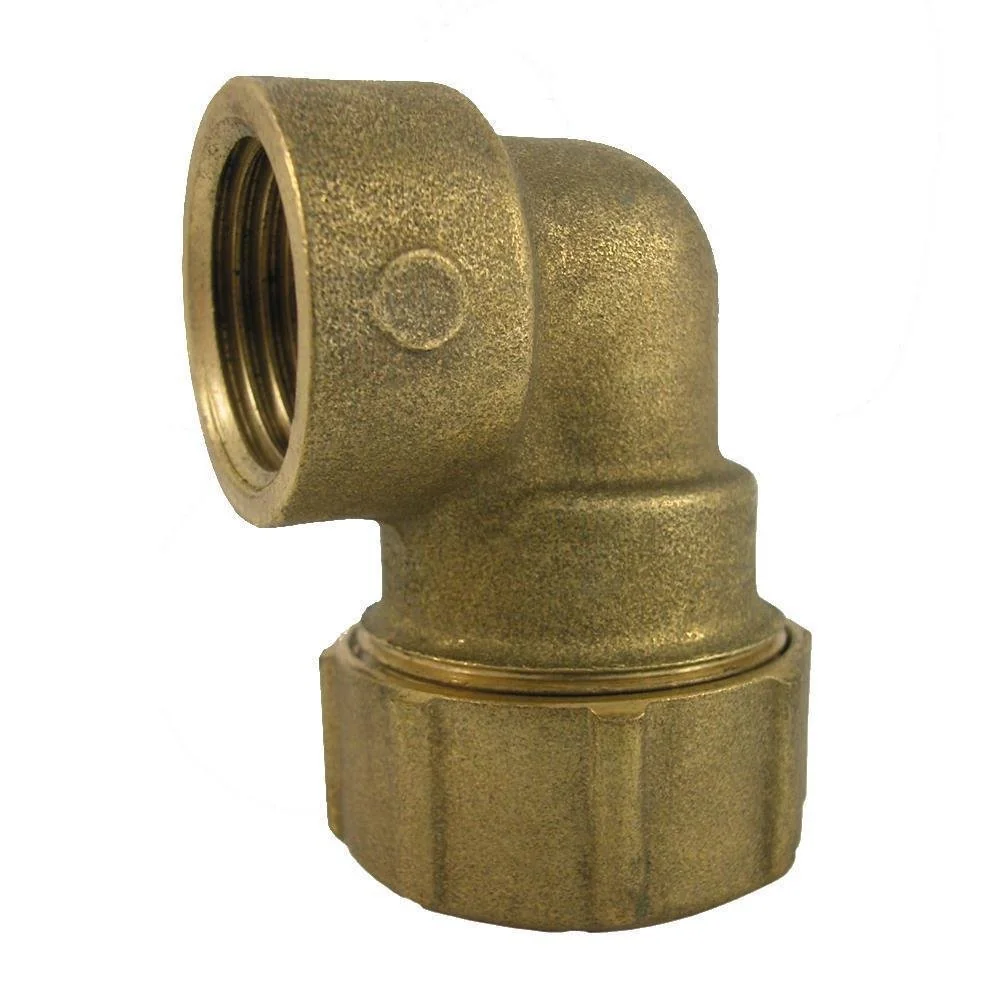

90°-Winkel
Der Winkel leitet die Leitung rechtwinklig weiter. Modelle mit zwei Verschraubungen verbinden zwei PE-Rohre miteinander. Varianten mit AG oder IG schaffen den Übergang zu passenden Gewindestücken.

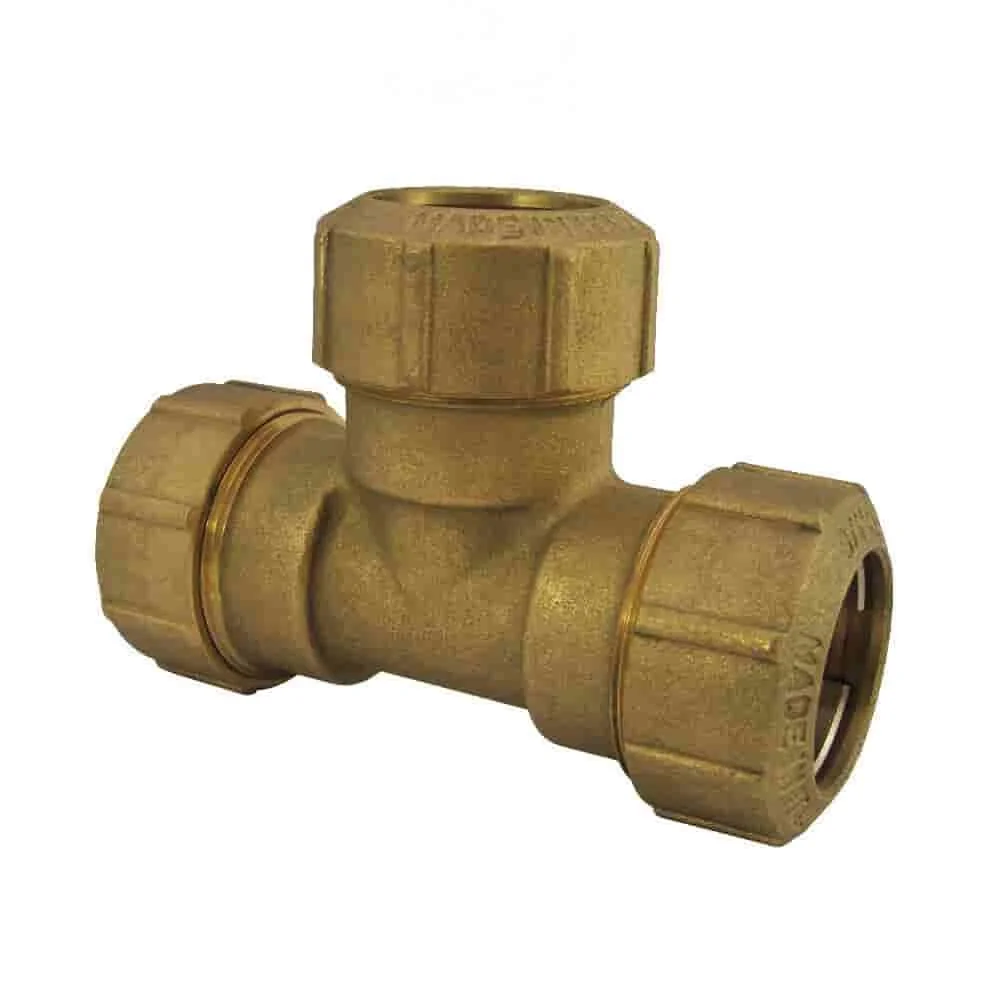

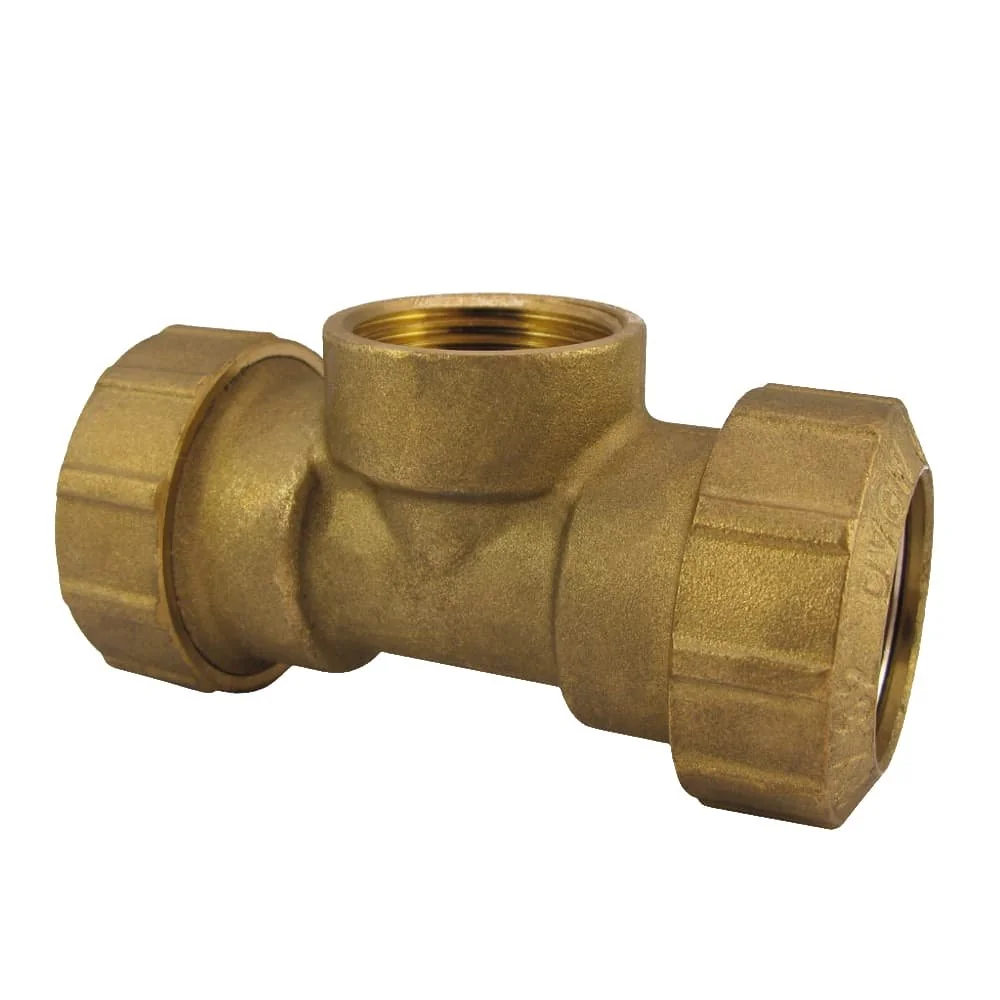

T-Stück
Ein T-Stück führt den Hauptstrom weiter und öffnet seitlich einen dritten Anschluss. So entsteht eine Abzweigung ohne zusätzliche Kupplungen. Die angegebenen Maße zeigen, welche drei Rohröffnungen zusammenpassen.

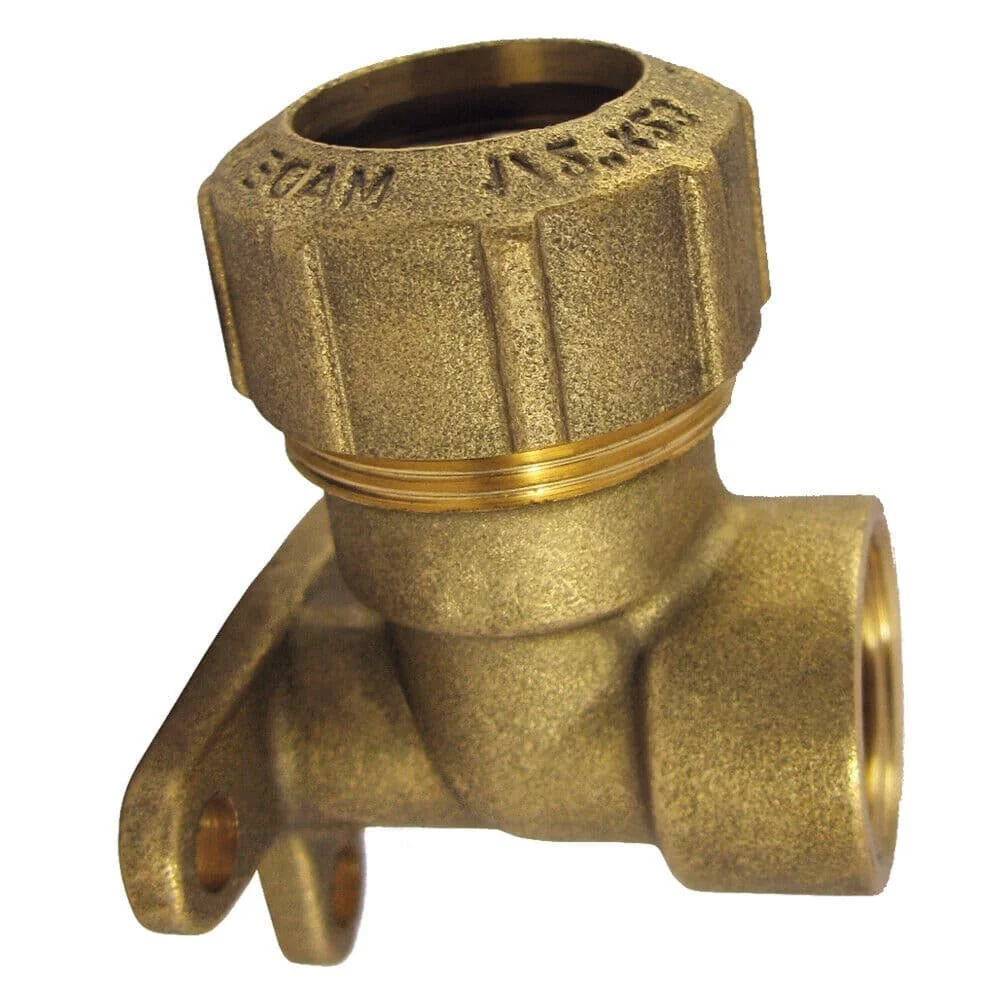

Wandhalterung
Die 90°-Ausführung mit Halterung verbindet das PE-Rohr mit einem Gewinde und dient zugleich als Befestigungspunkt. Damit lässt sich eine Leitung an einer Fläche führen, statt frei zu enden.
Rohrdurchmesser und Gewinde zuordnen
Der erste Wert einer Verschraubung bezeichnet den Außendurchmesser des PE-Rohrs. Ein 25-mm-Fitting gehört also zu einem 25-mm-Rohr, unabhängig vom Zollwert des Gewindes. Der zweite Wert beschreibt das Anschlussgewinde. Die Angabe „AG 25x3/4“ bedeutet beispielsweise: 25 mm für das PE-Rohr, 3/4-Zoll-Außengewinde für das Gegenstück. Bei IG liegt das Gegenstück entsprechend innenliegend.
| PE-Durchmesser | Anschlüsse in der Kategorie | Passende Aufgabe |
|---|---|---|
| 20 mm | AG 20x1/2“, IG 1/2“ bzw. 20x1/2“, Winkel und T-Stücke 20x20x20 | kompakte Leitungen, Richtungswechsel, kleine Abzweige |
| 25 mm | AG 25x3/4“, IG 3/4“, T-Stücke 25 mm, Doppelverschraubungen | Hauptleitungen mit mittlerem Querschnitt, Abzweige, Wandeinbindung |
| 32 mm | Kupplungen, IG 1“-Anschlüsse, Winkel und T-Stücke 32x1“ | größere Leitungen, feste Wandpunkte, Verlängerungen |
| 40 mm | Kupplungen AG 1 1/4“, Muffen, Winkel und T-Stücke mit 1 1/4“ | große Querschnitte, lange Strecken, Hauptverbindungen |
Montage eines Klemmverbinders

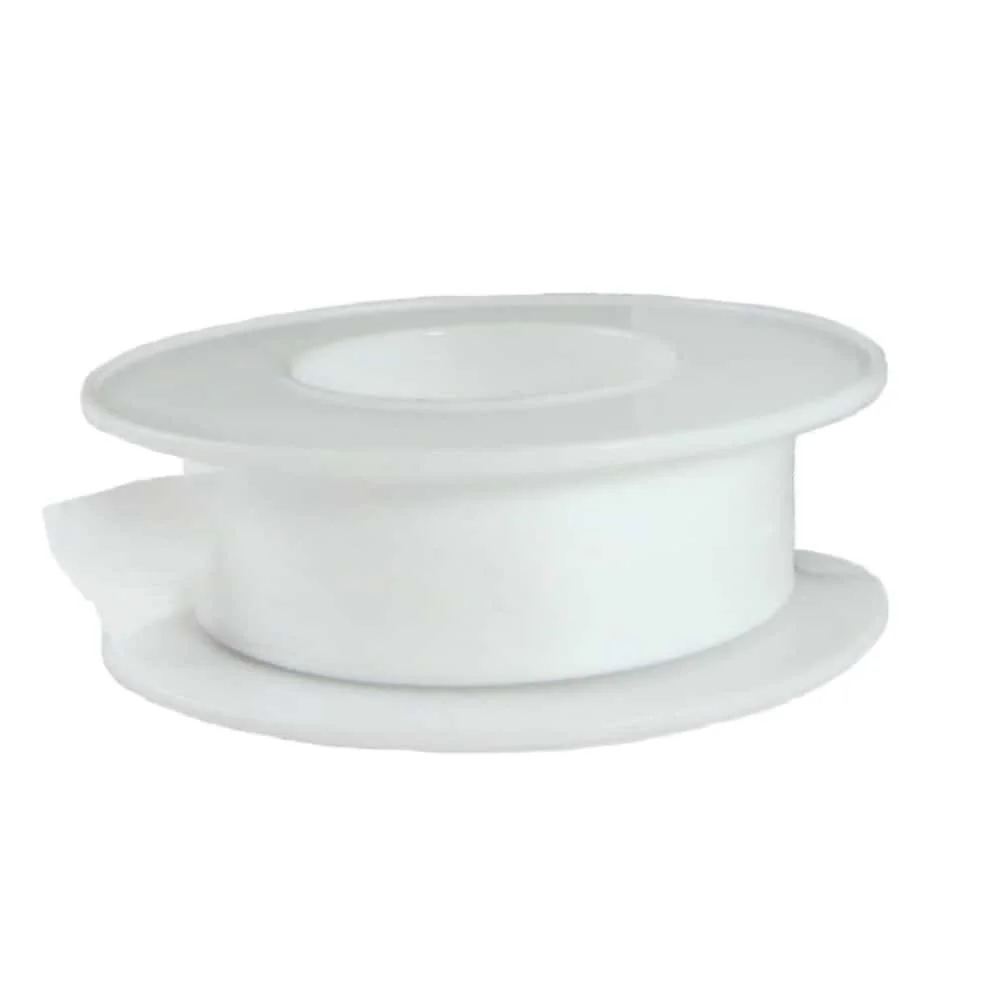

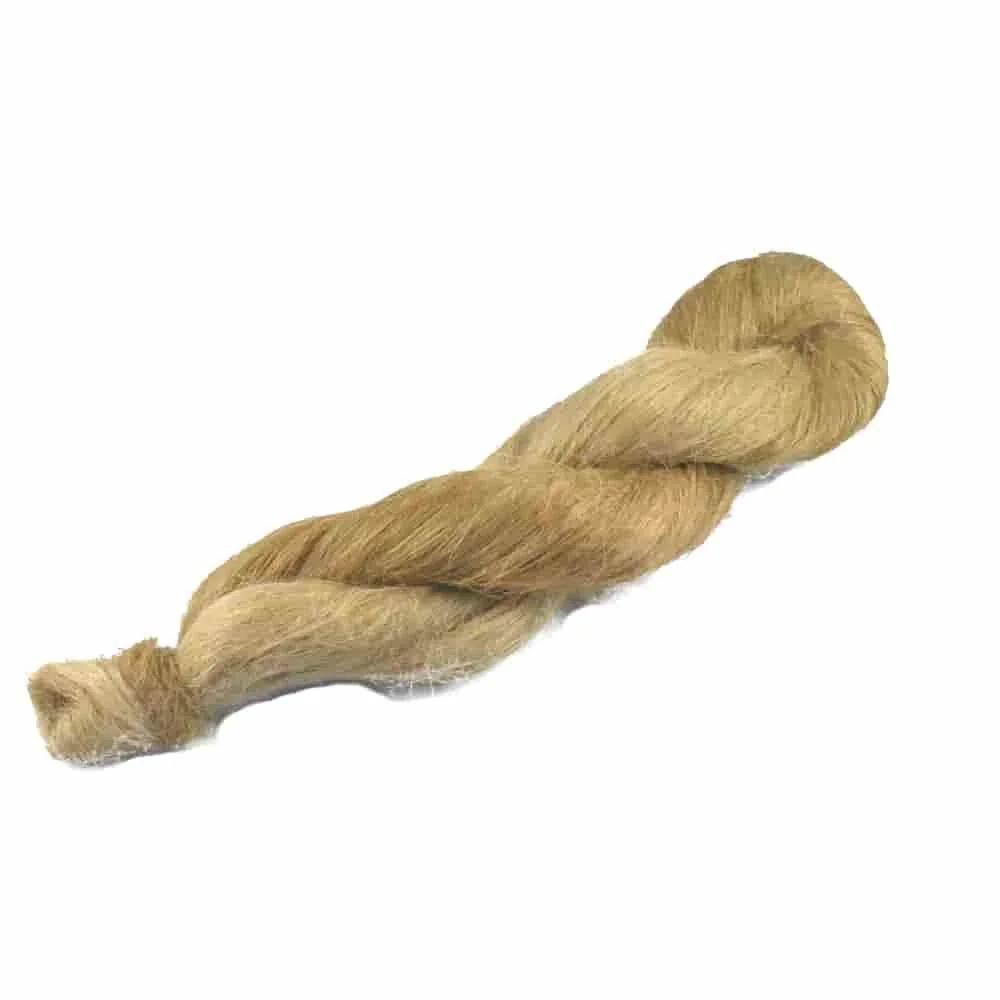

Zuerst wird der Rohrquerschnitt ermittelt und die passende Verschraubung gewählt. Danach folgt der gerade, saubere Rohrschnitt. Die Teile der Verschraubung werden in der richtigen Reihenfolge aufgeschoben, das Rohr bis zum Anschlag eingeführt und die Überwurfmutter mit einem passenden Werkzeug angezogen. Beim Gewindeanschluss entscheidet die Art des Gegenstücks über das Dichtungsmaterial. Hanf, PTFE-Band, Dichtfaden oder Dichtpaste sind eigene Produkte in dieser Kategorie; deren Angaben stehen jeweils auf den Produktdetailseiten.
- Vorher messen: Rohraußendurchmesser und vorhandener Gewindetyp.
- Nach Form wählen: gerade Kupplung, Winkel, T-Stück oder Wandhalterung.
- Nach Medium prüfen: Produktangaben nennen Trinkwasser, Gas, Wasser oder Heizung.
- Nach Befestigung planen: freie Leitung oder Halterung an einer Fläche.
- Nach Dichtung entscheiden: Material passend zum vorgesehenen Gewinde wählen.
Drei Beispiele aus dieser Kategorie
Ein Beispiel ist PE Rohr Verschraubung, Messing Kupplung 20mm, AG 20x1/2". Für einen 40-mm-Geradeausanschluss mit 1 1/4-Zoll-Außengewinde steht PE Rohr Verschraubung 40mm, Messing, Kupplung AG 1 1/4", Trinkwassergeeignet bereit.
PE Rohr Verschraubung 40mm, Messing Winkel 90°
40-mm-Rohranschluss, 90°-Umlenkung, Außengewinde, Produktangaben nennen Trinkwasser und Gas.

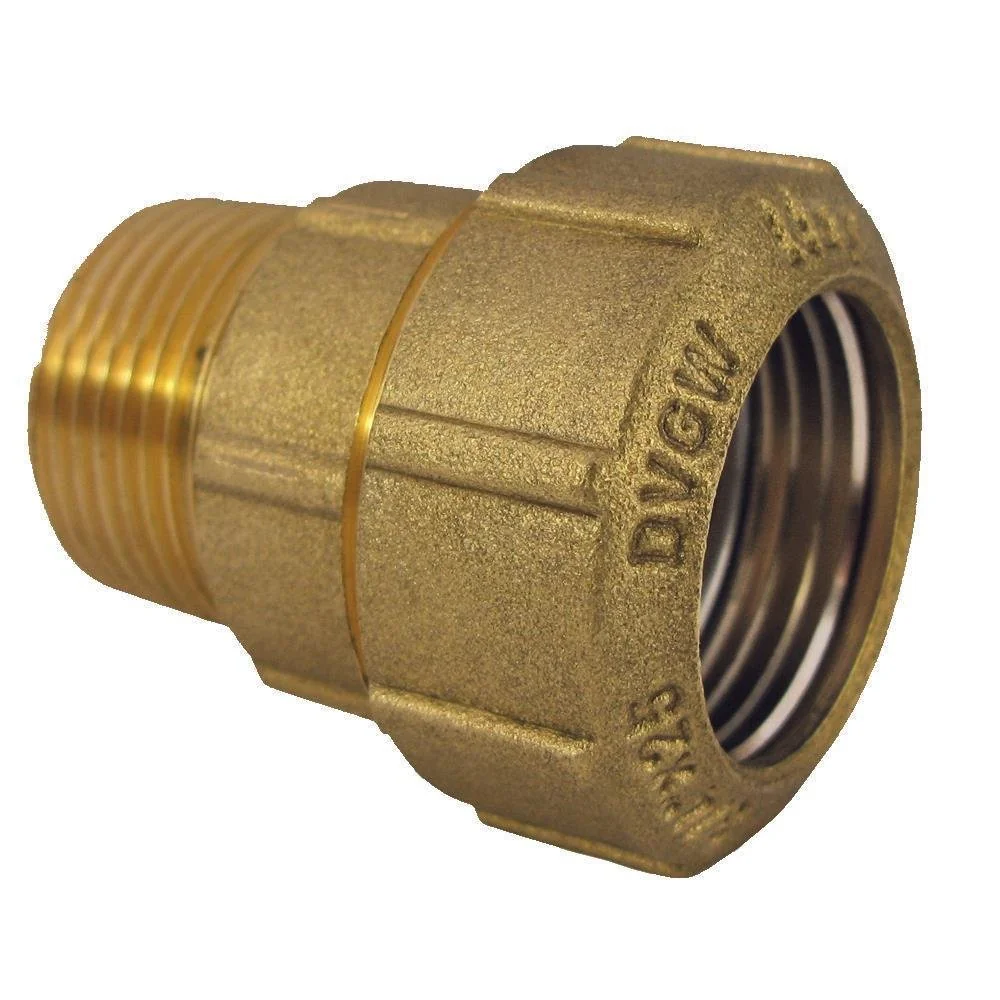

Messing Kupplung 20mm, AG 20x1/2"
Gerader 20-mm-Verbinder mit halbzölligem Außengewinde nach Produktangabe.
Kupplung 40mm, AG 1 1/4"
Gerader 40-mm-Verbinder mit großem Außengewinde, laut Titel trinkwassergeeignet.
Bauformen direkt vergleichen
Verlängert eine Leitung ohne Richtungswechsel. Wählen Sie sie, wenn beide Seiten denselben Durchmesser haben oder ein definierter Gewindeübergang benötigt wird.
Ändert die Richtung um 90 Grad. Mit zwei Verschraubungen bleibt der Anschluss vollständig im PE-Leitungssystem, mit Gewinde geht es zu einem anderen Bauteil.
Schafft eine dritte Öffnung. Damit lassen sich Hauptleitung und Nebenabgang getrennt führen, ohne die Hauptstrecke zu unterbrechen.
Kombiniert Winkel, Gewindeanschluss und Haltefunktion. Sie ist sinnvoll, wenn der Austritt an einer festen Fläche liegen soll.
Material und Anwendungsbereiche
Die Verschraubungen in dieser Kategorie sind aus Messing gefertigt. Mehrere Produktbeschreibungen nennen MS58, Korrosionsbeständigkeit und Einsatzbereiche wie Trinkwasser, Gas, Wasser oder Druckrohrsysteme. Diese Angaben gelten produktbezogen und nicht automatisch für jedes Modell. Prüfen Sie daher vor der Bestellung, ob Ihr Modell denselben Anwendungsbereich nennt.
Gartenbewässerung
Für verzweigte Leitungen sind T-Stücke und Winkel wichtig. Der Rohrdurchmesser bestimmt die Auswahl, die Form bestimmt den Verlauf.
Wasserinstallation
Kupplungen verbinden Rohrstrecken, Gewindevarianten führen zu Ventilen oder Anschlussstücken. Trinkwasserangaben stehen bei den einzelnen Produkten.
Gasinstallation
Einige Produktseiten nennen Gas ausdrücklich. Nutzen Sie nur Varianten mit derselben Angabe für Ihre konkrete Installation.
Druckleitungen
Einzelne Beschreibungen geben 16 bar maximalen Betriebsdruck an. Dieser Wert ist modellbezogen und gehört zur Produktauswahl dazu.
Auswahl in vier Schritten
- Rohr messen: Der Außendurchmesser entspricht der ersten Zahl der Verschraubung.
- Gegenstück prüfen: Bestimmen Sie AG oder IG sowie den Zollwert.
- Verlauf skizzieren: Markieren Sie jeden Punkt, an dem gerade weitergeführt, gedreht, abgezweigt oder befestigt wird.
- Produktangaben vergleichen: Lesen Sie Medium, Betriebsdruck und Zulassung genau beim jeweiligen Artikel nach.
Pflege und Kontrolle
Nach der Montage sollte die Verbindung sichtbar trocken, sauber und zugänglich bleiben. Bei Inbetriebnahme lässt sich der Verlauf abschnittsweise kontrollieren, bevor die Leitung verputzt, eingegraben oder dauerhaft verkleidet wird. Für spätere Arbeiten ist es hilfreich, wenn Überwurfmuttern nicht hinter fest verbauten Teilen liegen.
Häufige Fragen
Wie erkenne ich den richtigen Durchmesser?
Messen Sie den Außendurchmesser des PE-Rohrs. Er muss zur ersten Zahl der Verschraubung passen: 20 mm, 25 mm, 32 mm oder 40 mm.
Was bedeutet AG oder IG?
AG steht für Außengewinde, IG für Innengewinde. Das Gegenstück muss den passenden Zollwert haben.
Wann nehme ich ein T-Stück statt zweier Winkel?
Wenn ein dritter Anschluss seitlich abgehen soll, bildet ein T-Stück die kürzere Lösung. Zwei Winkel wären nur sinnvoll, wenn der Verlauf ohnehin mehrfach gedreht werden muss.
Sind alle Varianten für dasselbe Medium geeignet?
Nein. Produktseiten nennen unterschiedliche Medien wie Trinkwasser, Gas, Wasser, Heizung oder Druckrohrsysteme. Vergleichen Sie die Angabe Ihres Modells.
Brauche ich zusätzliches Dichtungsmaterial?
Das hängt vom Gewindeanschluss ab. Hanf, Teflonband, Dichtfaden und Dichtpaste sind in dieser Kategorie vorhanden; die Produktseiten enthalten die jeweiligen Hinweise.
Warum gibt es gleiche Durchmesser mit verschiedenen Zollangaben?
Weil der erste Wert zum Rohr und der zweite zum Anschlussstück gehört. Ein 25-mm-Rohr kann je nach Gegenstück ein anderes Zollgewinde benötigen.
Weitere Ratgeber
Ein Vergleich der Werkzeuge für Gewinde- und Rohrarbeiten.
Hintergründe und Arbeitsschritte bei Wurzelwachstum in Leitungen.
Passende Kategorien
- Kugelhähne – Absperrbauteile im Gartenbewässerungssortiment.
- Schlauchverbinder – Verbindungen für Schläuche statt PE-Rohre.
- Rasensprenger, Bewässerungssysteme – Endgeräte für Bewässerungsanlagen.
- Schlauchaufroller – Ordnung und Aufbewahrung flexibler Leitungen.
Praktische Faustregel
Erst Rohrdurchmesser, dann Gewindeart, dann Form. Mit dieser Reihenfolge finden Sie eine Messing PE Rohr Verschraubung, die zu Rohr, Anschlussstück und Verlauf passt.
