Ersatzteile für Transportgeräte

Ersatzteile für Transportgeräte: nach Bauteil auswählen

Diese Kategorie bündelt Räder, Werkzeugkisten, einen Flaschenständer und einen Tragholm für verschiedene Transportgeräte. Die Produktnamen nennen die jeweilige Bauart und den vorgesehenen Gerätetyp: vertreten sind Lufträder, PU-Räder und Vollgummiräder für Transportkarren, Sackkarren oder Handwagen sowie Werkzeugkisten für Stahlflaschenkarren.

Für den Austausch zählt der genaue Abgleich mit dem vorhandenen Gerät. Bei Rädern stehen Außendurchmesser, Radbreite, Bohrung, Nabenlänge und Traglast im Mittelpunkt. Bei Werkzeugkisten ist das Modell der Stahlflaschenkarre entscheidend. So lassen sich die Varianten nach einer konkreten technischen Angabe statt nur nach dem allgemeinen Begriff Ersatzteile einordnen.

Vom Ersatzrad bis zum Karrenzubehör

Die Auswahl reicht vom einzelnen Rad bis zu Ergänzungen für Flaschenkarren. Für ein Rad sind Bauart und Anschlussdaten die erste Orientierung. Eine Werkzeugkiste wird dem passenden fk-Modell zugeordnet. Der Flaschenständer ist für zwei Flaschen mit jeweils 40 bis 50 Litern angegeben; der Tragholm wird als Teil für Gerätekarre und Treppenkarre geführt.

Räder nach Bauart, Maß und Traglast vergleichen

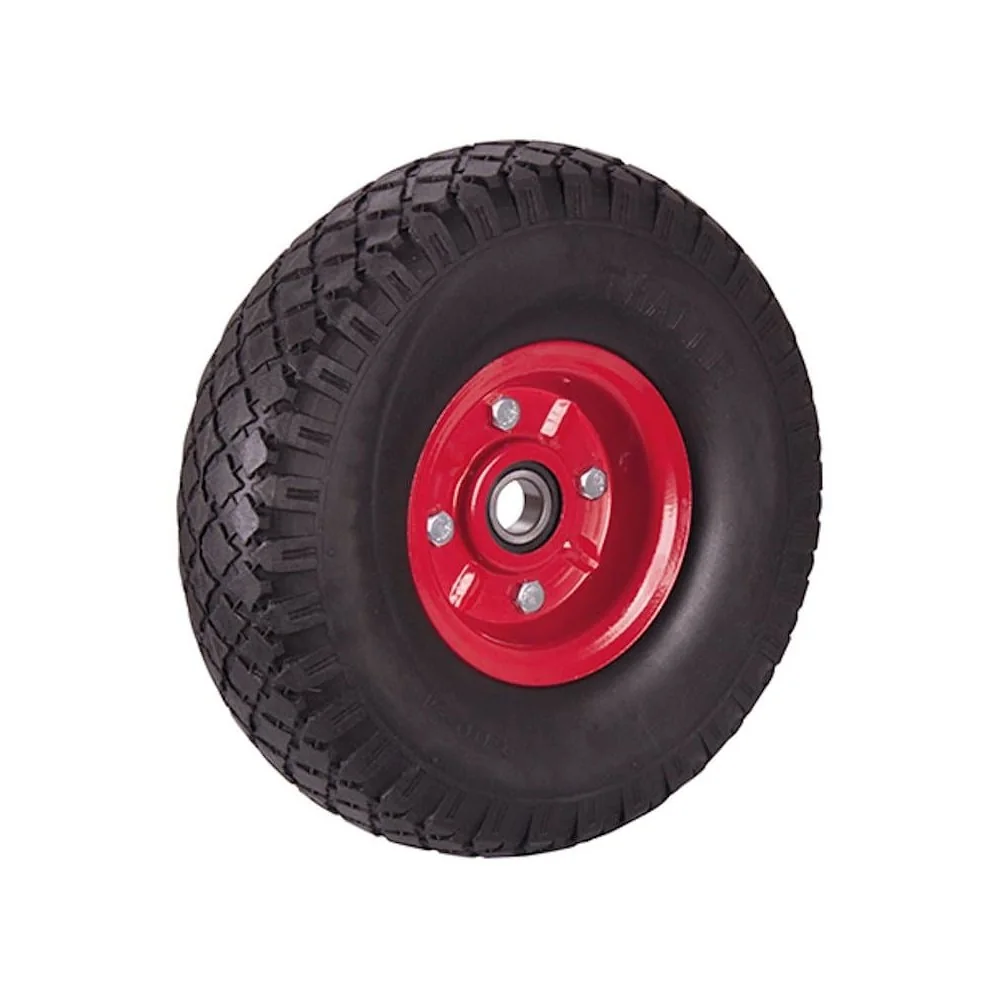

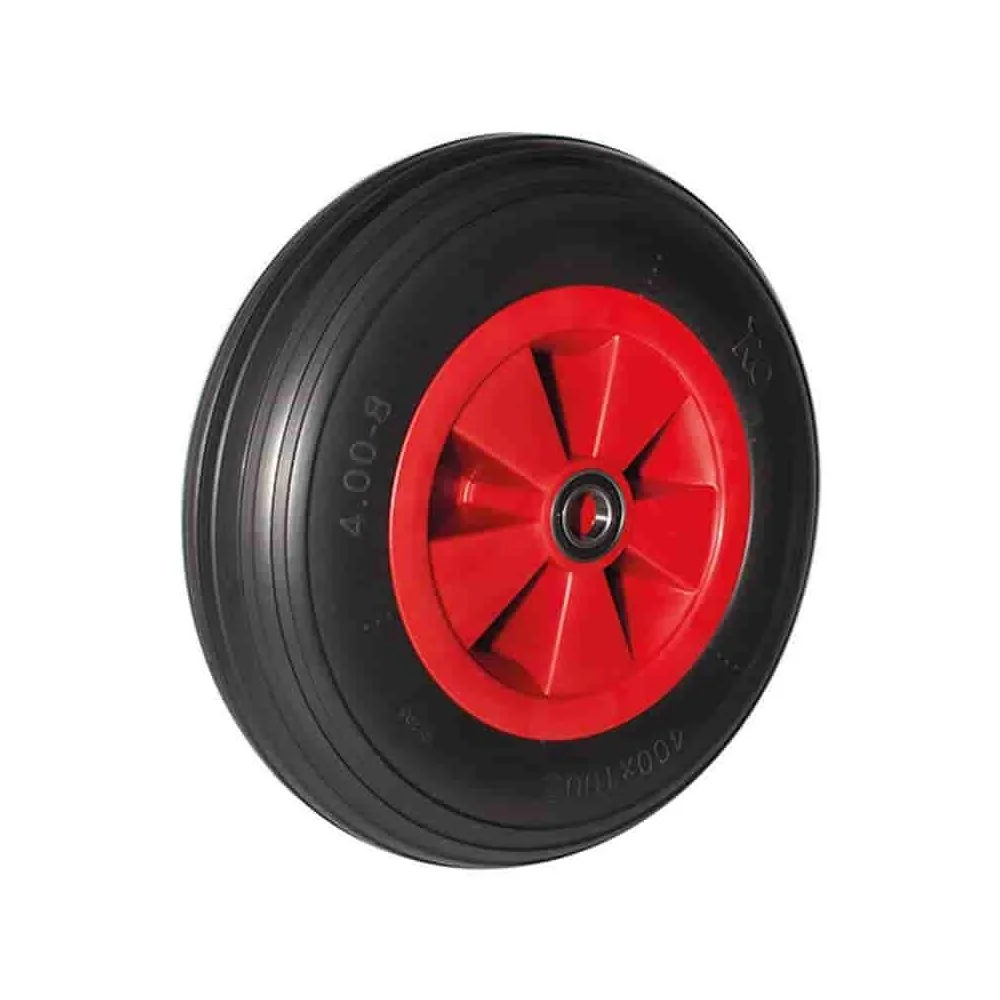

Bei den Lufträdern sind die Maße 260 x 85 mm und 400 x 100 mm vertreten. Die PU-Räder gibt es in 390 x 90 mm sowie 260 x 85 mm. Bei den Vollgummirädern stehen 260 x 65 mm und eine Ausführung mit der Bezeichnung 400 mm zur Auswahl. Diese Angaben helfen, den benötigten Durchmesser und die Radbreite mit dem bisherigen Rad abzugleichen.

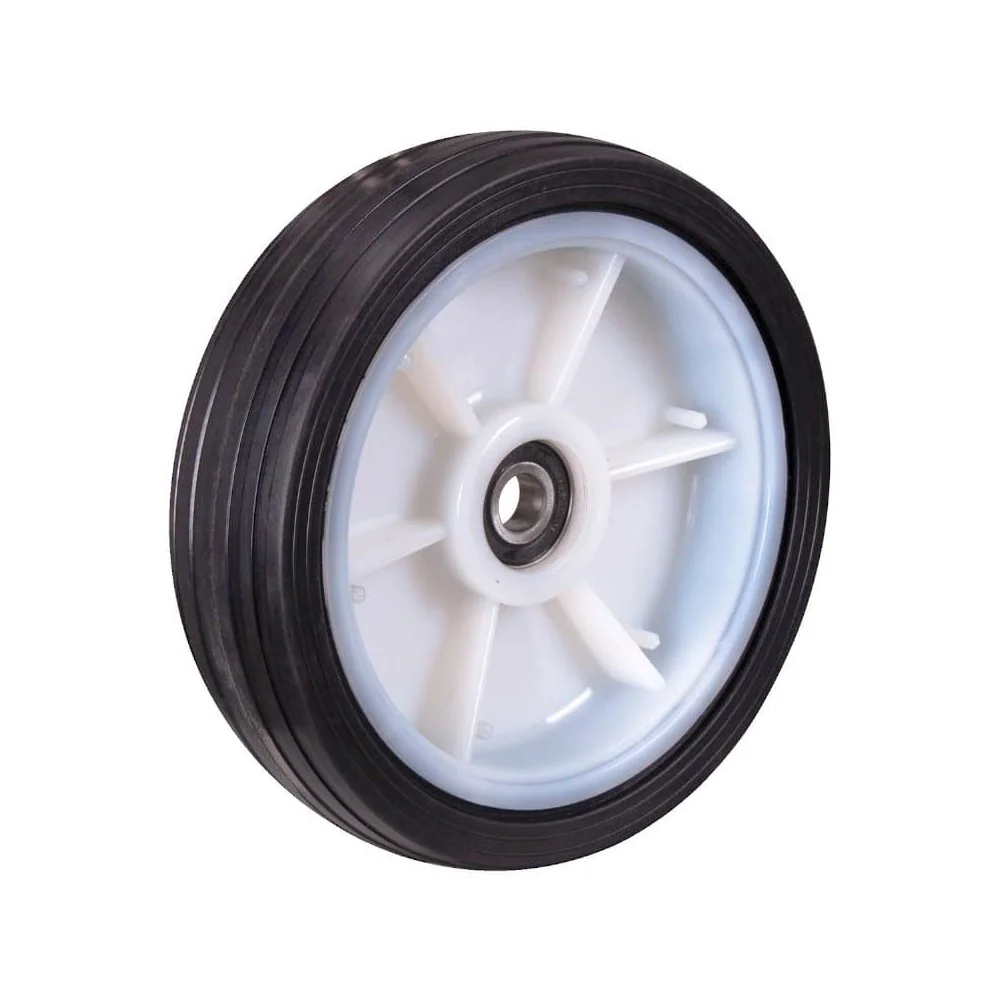

Die Traglast ist je nach Variante verschieden: Das Vollgummirad 260 x 65 mm ist mit 200 kg angegeben. Das PU-Rad 390 x 90 mm und das PU-Rad 260 x 85 mm tragen laut Produktangabe jeweils bis zu 150 kg. Für das Luftrad 400 x 100 mm sind 300 kg genannt, für das Vollgummirad 400 mm bis zu 450 kg. Beim Luftrad 260 x 85 mm stehen Bauart, Stahlfelge und Präzisionslager im Vordergrund; eine konkrete Traglast ist in der vorliegenden Angabe nicht genannt.

Auch der Anschluss unterscheidet die Modelle. Eine Bohrung von 25 mm ist beim Luftrad 400 x 100 mm, beim PU-Rad 390 x 90 mm und beim Vollgummirad 400 mm angegeben. Das Vollgummirad 260 x 65 mm hat eine Bohrung von 20 mm. Die Nabenlänge beträgt bei den drei zuerst genannten Varianten 75 mm, beim Vollgummirad 260 x 65 mm 14 mm. Für das Luftrad 260 x 85 mm ist ein Präzisions-Rillenkugellager genannt.

Werkzeugkisten, Flaschenständer und Tragholm

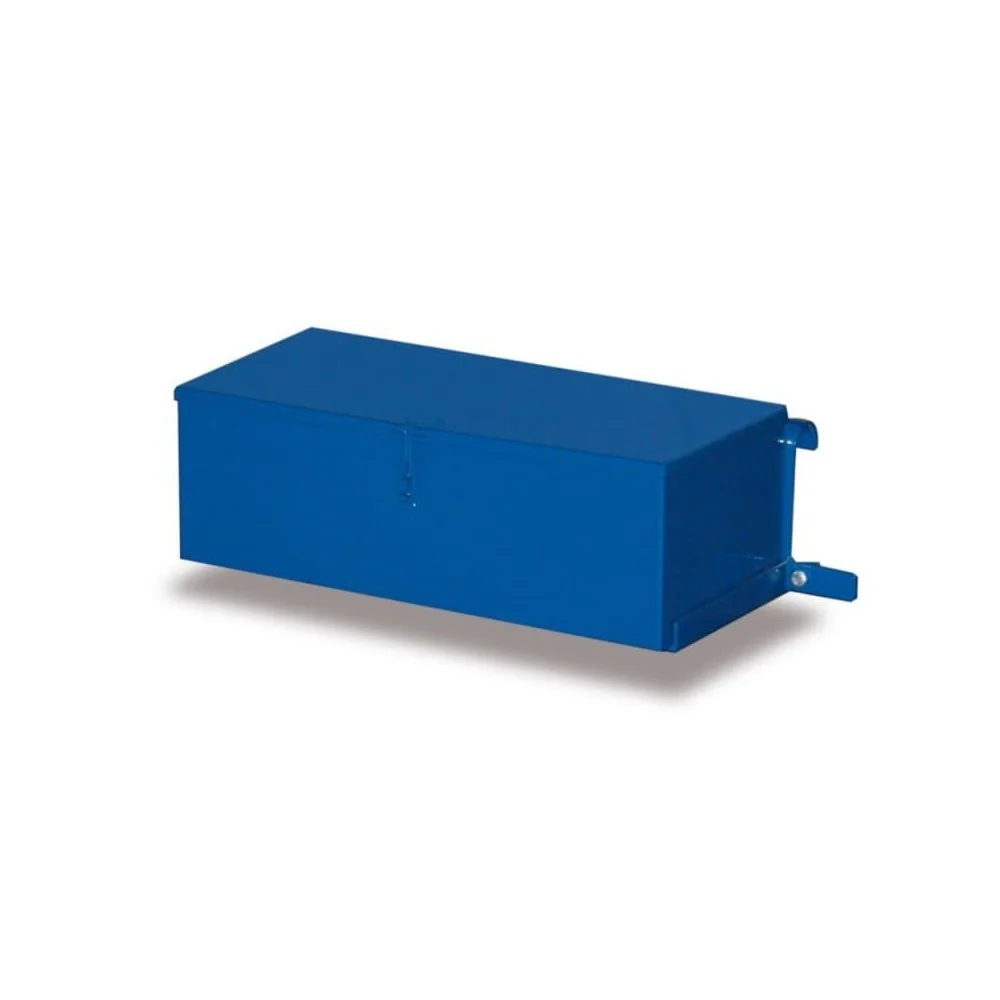

Die Werkzeugkisten unterscheiden sich durch die Zuordnung zur Stahlflaschenkarre. Die Ausführung für fk-1000 ist dem Modell 20660 zugeordnet. Für fk-1100 und fk-1101 gibt es die Kiste 20668, für fk-1302 und fk-1303 die Kiste 20669. Die Kiste 20670 ist für fk-1300 und fk-1301 beschrieben. Für diese Werkzeugkisten sind die Maße 460 x 210 x 155 mm angegeben; bei 20668 und 20669 wird die Reihenfolge als Breite x Tiefe x Höhe genannt.

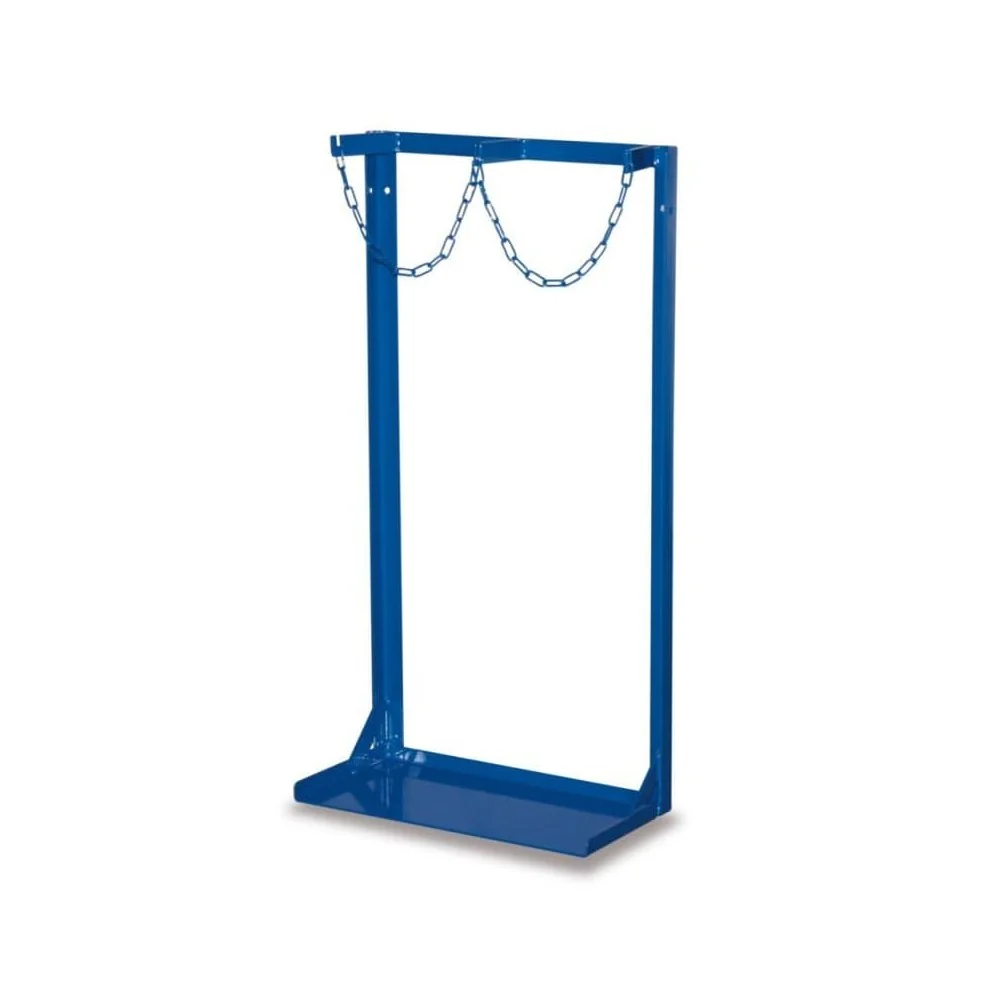

Die Produktangaben nennen für die Werkzeugkisten jeweils 5 kg. Bei 20668 und 20669 kommen 1 mm starkes Blech, ein verschließbarer Deckel mit Klavierband und eine Pulverbeschichtung in Enzianblau RAL 5010 hinzu. Der Flaschenständer ist für zwei Flaschen mit 40 bis 50 Litern je Flasche ausgelegt und wiegt 13 kg. Der Tragholm für Gerätekarre und Treppenkarre hat die Maße 855 x 26,9 mm, angegeben als Breite x Tiefe.

Ausgewählte Produkte mit technischen Angaben

Die folgenden Produktkarten stellen unterschiedliche Bauarten und Einsatzbezüge aus der Kategorie gegenüber. Die Angaben dienen dem direkten Vergleich von Maß, Anschluss, Traglast und Gerätetyp.

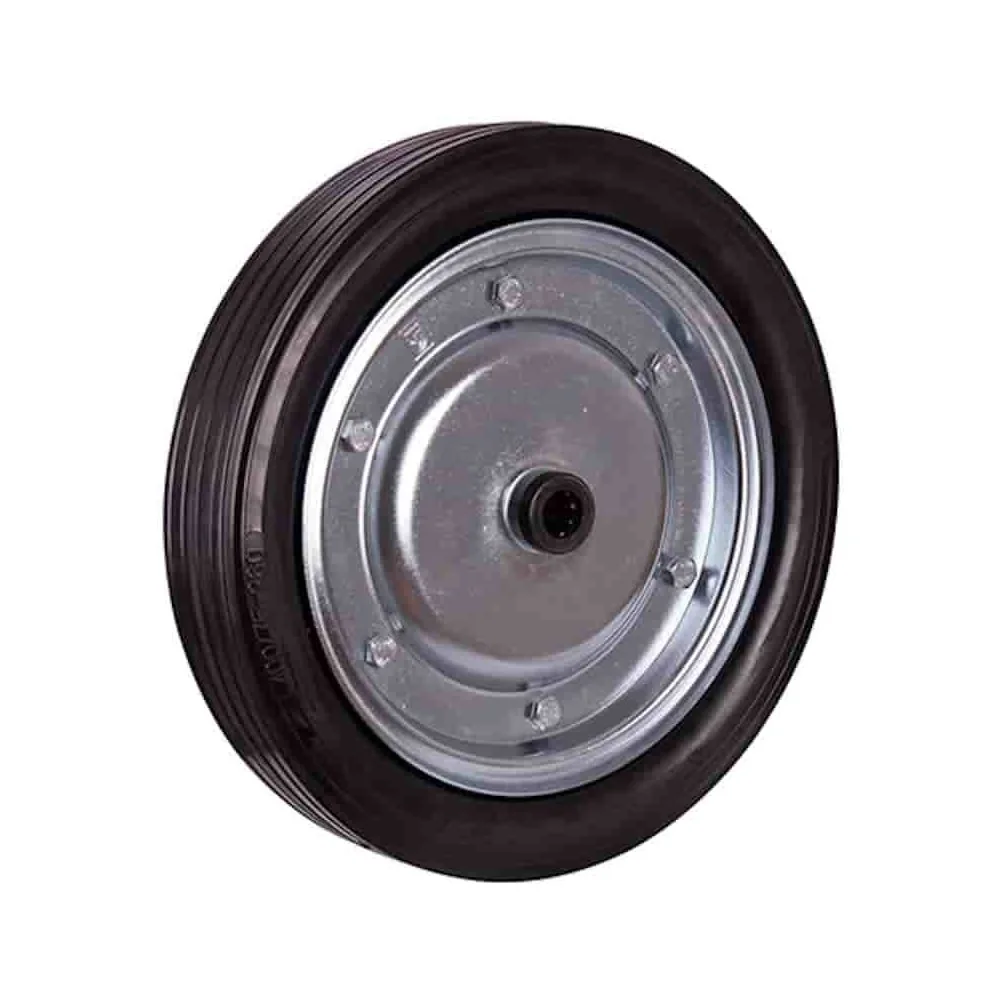

Vollgummirad 400 mm

Stahlfelge, 25-mm-Bohrung, 75-mm-Nabenlänge und Traglast bis 450 kg. Das Gewicht ist mit 11 kg angegeben.

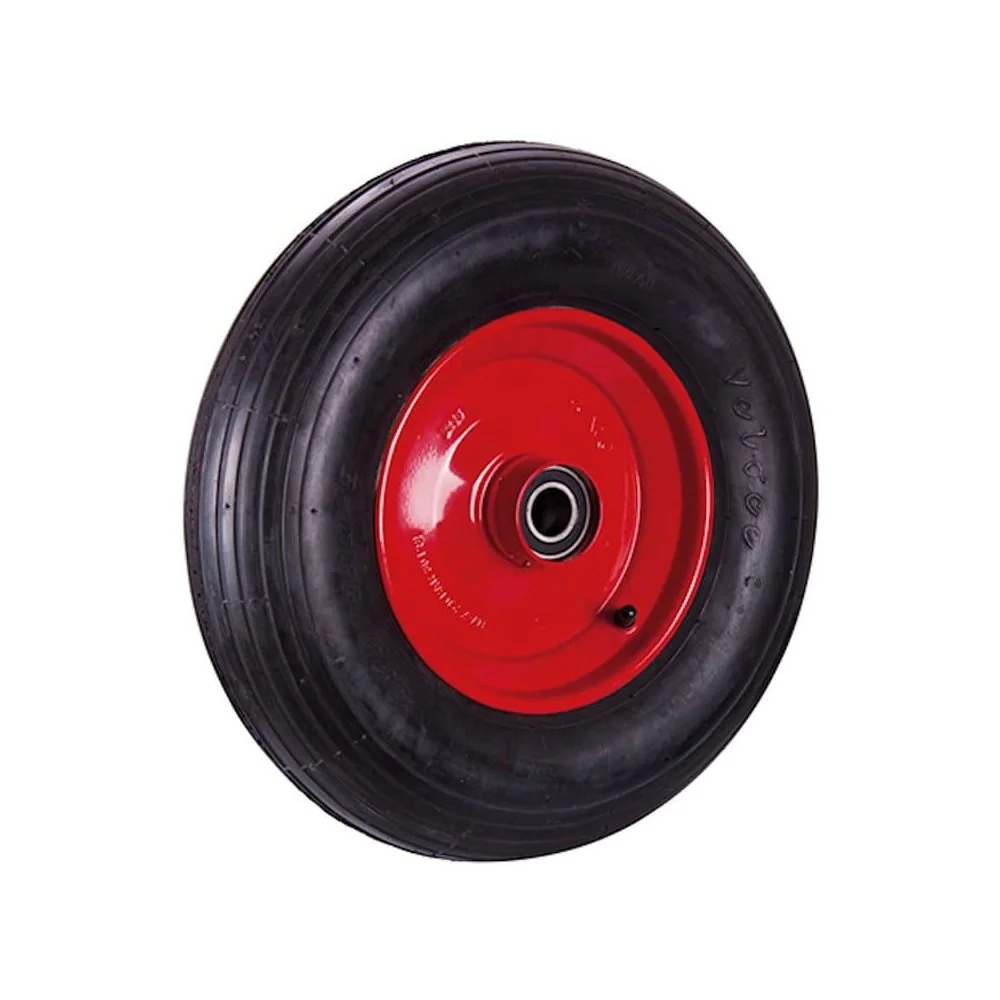

Luftrad 400 x 100 mm

Für eine Sackkarre genannt, mit Stahlfelge, Rillenprofil, 25-mm-Bohrung, 75-mm-Nabenlänge und 300 kg Traglast. Gewicht: 2,9 kg.

Werkzeugkiste für fk-1100 / 1101

Maße 460 x 210 x 155 mm, 1 mm starkes Blech, verschließbarer Deckel mit Klavierband, Pulverbeschichtung Enzianblau RAL 5010 und Gewicht 5 kg.

Maße und Anschlüsse vor dem Austausch abgleichen

Ein nachvollziehbarer Vergleich beginnt mit dem vorhandenen Bauteil. Bei einem Rad werden Bauart, Durchmesser und Breite notiert. Danach folgen Bohrung und Nabenlänge; schließlich wird die Traglast der jeweiligen Variante mit der Transportaufgabe abgeglichen. Bei einer Werkzeugkiste steht zuerst die Modellnummer der Stahlflaschenkarre fest. So bleiben ähnlich benannte Ausführungen getrennt.

1. Bauart und Maß: Luftrad, PU-Rad oder Vollgummirad sowie Durchmesser und Radbreite zuordnen.
2. Anschluss: Bohrung und Nabenlänge mit den vorhandenen Maßen vergleichen.
3. Belastung und Gerät: Traglast oder Karrenmodell anhand der konkreten Produktangabe abgleichen.

Häufige Fragen zu Ersatzteilen

Verwandte Kategorien für Transportgeräte

Für angrenzende Bauteile und komplette Transportlösungen führen die Nachbarkategorien zu weiteren Produktgruppen. Die Zuordnung bleibt dabei klar: Flaschenwagen und Handwagen betreffen die Geräte, Lenkrollen das Fahrwerk, Hubwagen den innerbetrieblichen Transport.
