System- & Schiebebügelwagen

Transportwagen nach Bauart einordnen

System- und Schiebebügelwagen verbinden mehrere Wagenfamilien für innerbetriebliche Wege in Werkstatt, Lager und Industrie. Im Sortiment erscheinen Schiebebügelwagen, Werkstatt- und C+C-Wagen, Plattform- und Systemwagen, Vierwand-, Dreiwand- und Stirnwandwagen, Rungenwagen, Kastenwagen, Drahtgitterwagen sowie Klappbügelwagen. Für die Auswahl zählen vor allem die angegebene Traglast, der Wandaufbau, die Ladefläche, die Ausführung der Bügel und die Rollen. Die Produktnamen nennen außerdem Typen wie S, M, L und XL sowie bei vielen Varianten EasySTOP. Die folgenden Produktkarten zeigen drei klar unterscheidbare Ausführungen; alle weiteren Aussagen beziehen sich auf die jeweiligen Produktangaben.

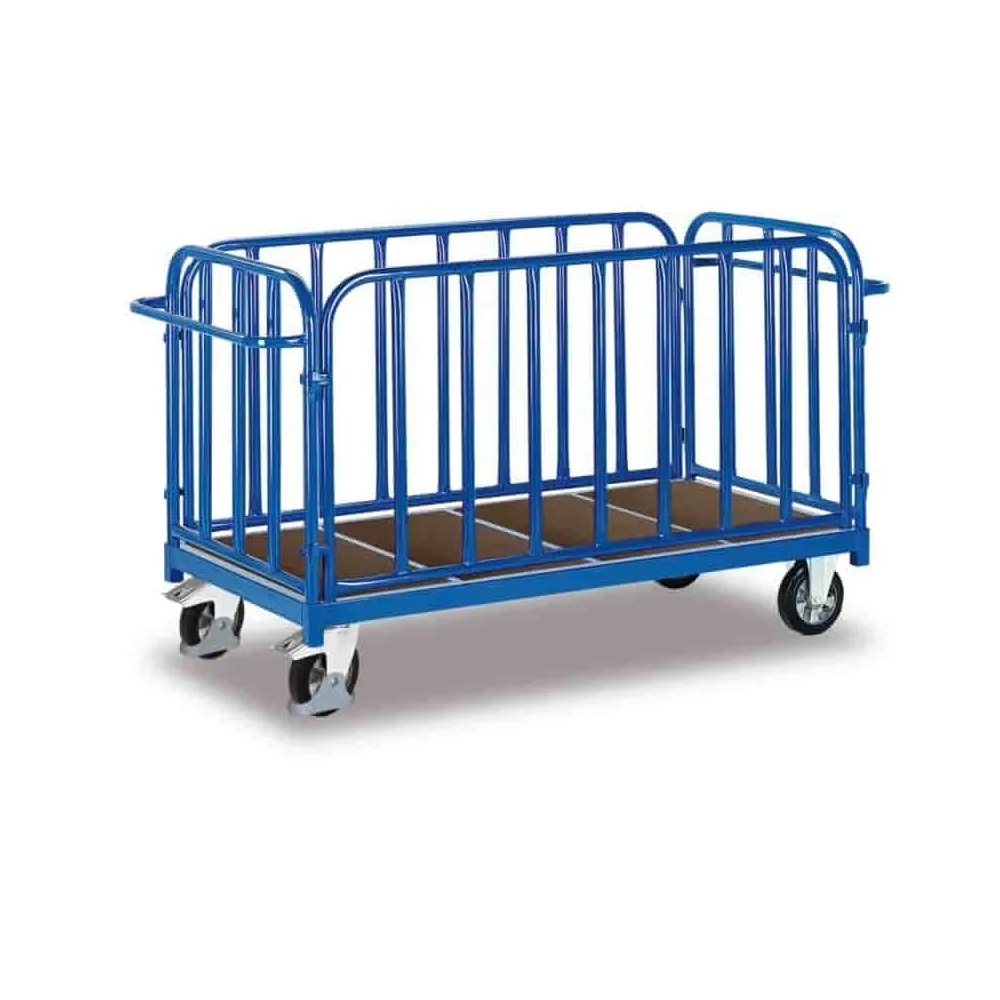

Vierwandwagen 1200 kg, Sperrholzboden

Der Wagen wird mit 1200 kg Traglast, Gummibereifung und Sperrholzboden beschrieben.

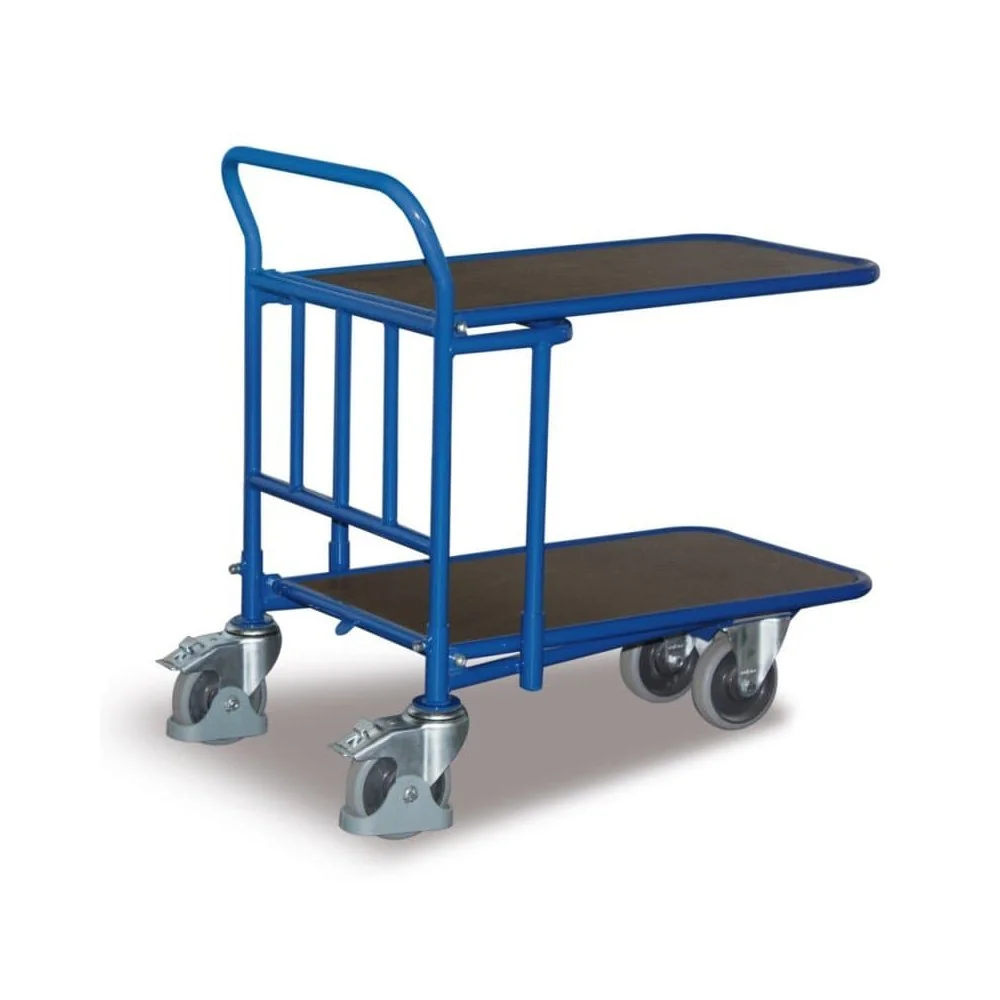

Werkstattwagen 500 kg, zwei Ladeflächen

Für diese Ausführung sind 500 kg Traglast und zwei Ladeflächen aus verleimtem Sperrholz angegeben.

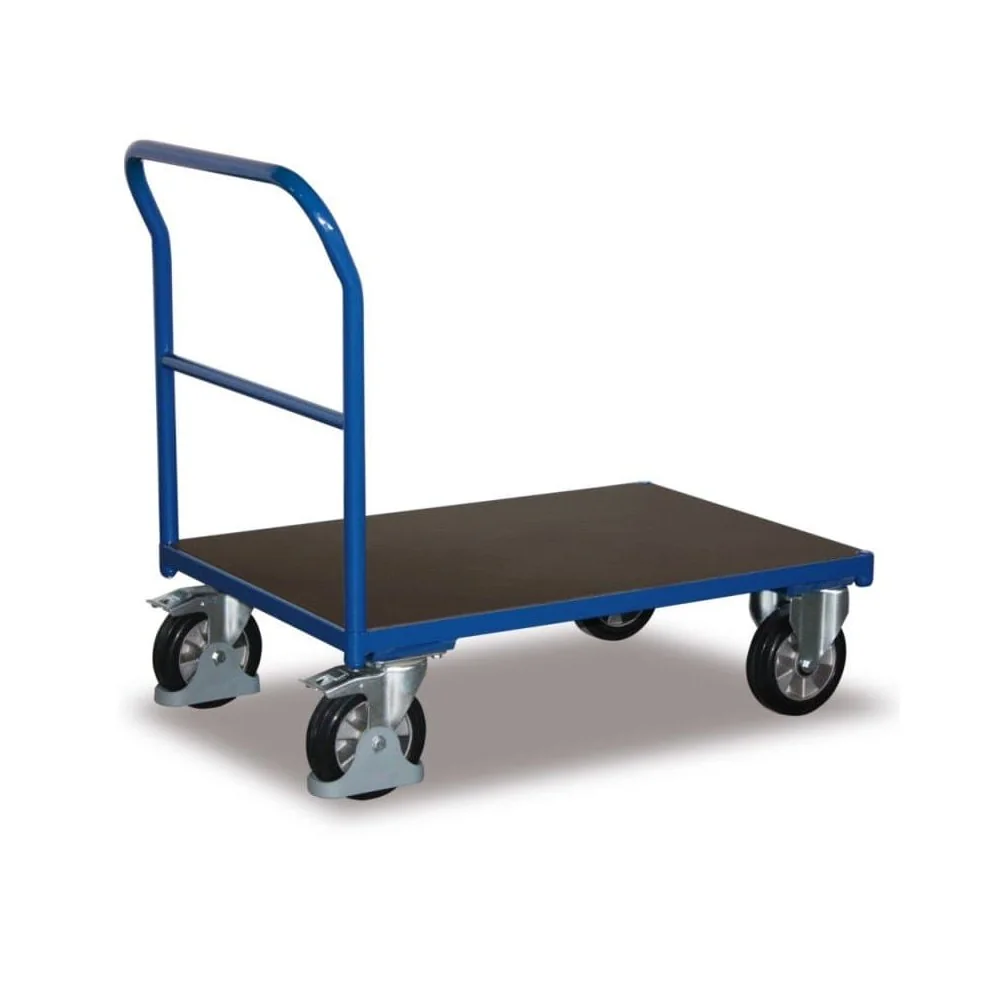

Schiebebügelwagen 1000 kg Typ L + EasySTOP

Genannt werden 1000 kg Traglast, zwei Lenkrollen mit EasySTOP und zwei Bockrollen.

Traglasten von 150 bis 1200 kg

Die Produktnamen im vorderen Sortiment nennen 150, 250, 400, 500, 1000 und 1200 kg. Damit lässt sich die erste Auswahlachse am konkreten Wagen festlegen: Ein Klappbügelwagen mit 150 kg oder 250 kg steht für eine andere Lastklasse als ein Schiebebügel-, Stirnwand- oder Vierwandwagen mit 1000 kg. Bei 400 kg erscheinen unter anderem C+C-Wagen, Systemwagen, Schiebebügelwagen, Stirnwandwagen und Dreiwandwagen. 500 kg werden bei Werkstatt-, Kasten-, Drahtgitter-, Seitenbügel- und Plattformwagen genannt. 1200 kg steht bei Schwerlast-, Vierwand- und Rungenwagen in den Produktnamen. Die Traglast ist eine artikelbezogene Angabe; sie wird nicht von einer Bauart auf eine andere übertragen.

Bauarten und Wandaufbau

Wagen mit Bügel oder Plattform

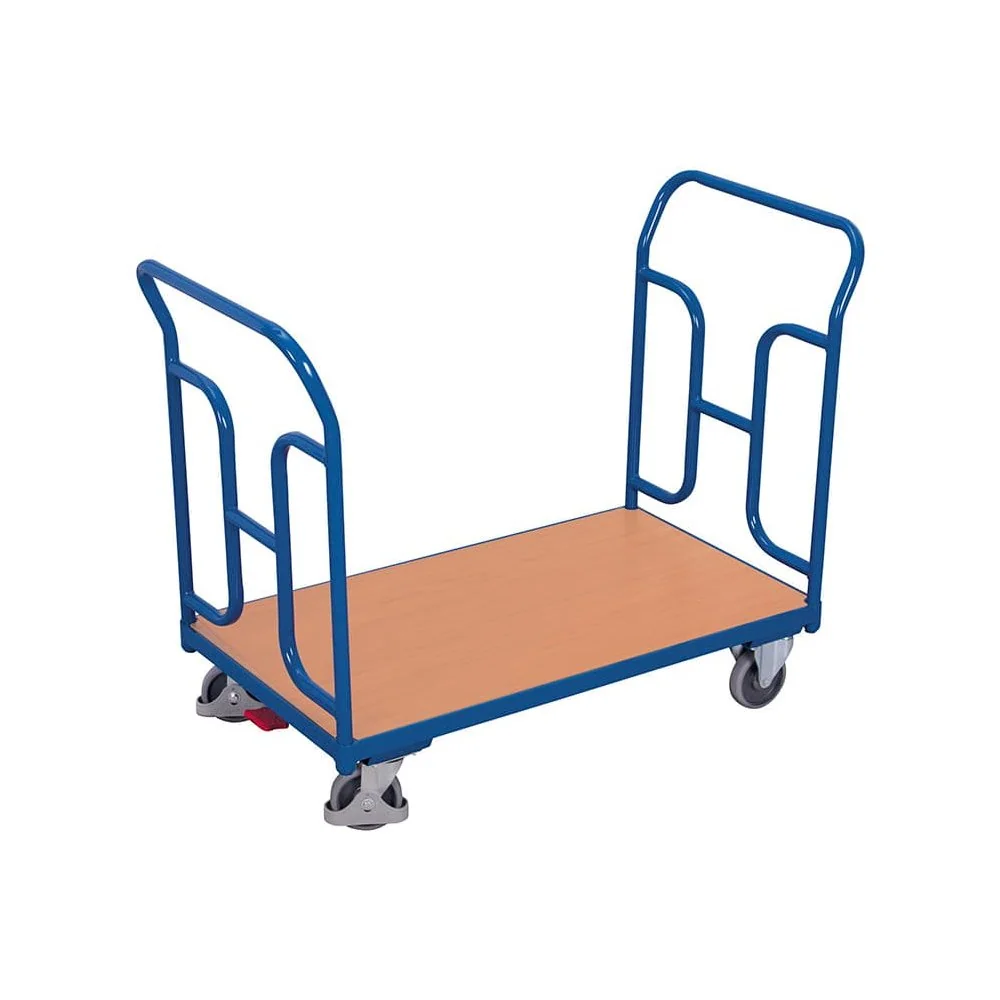

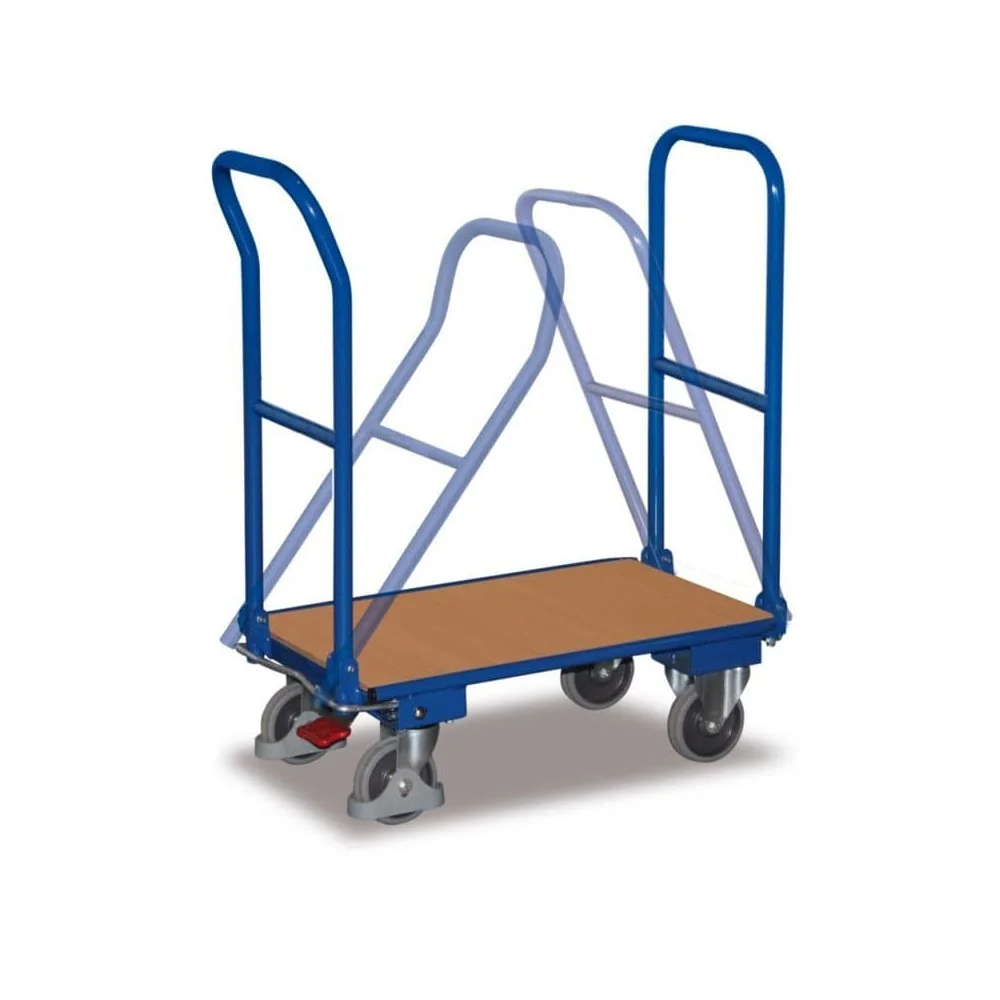

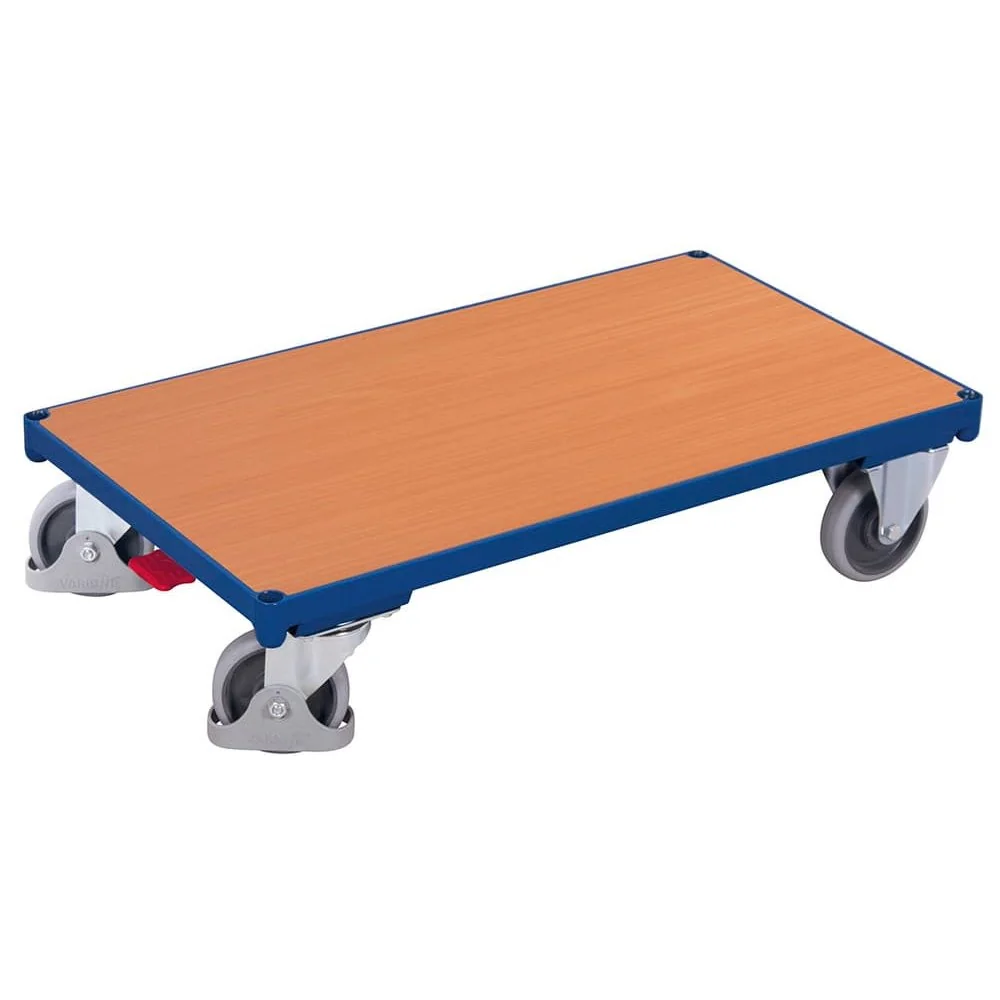

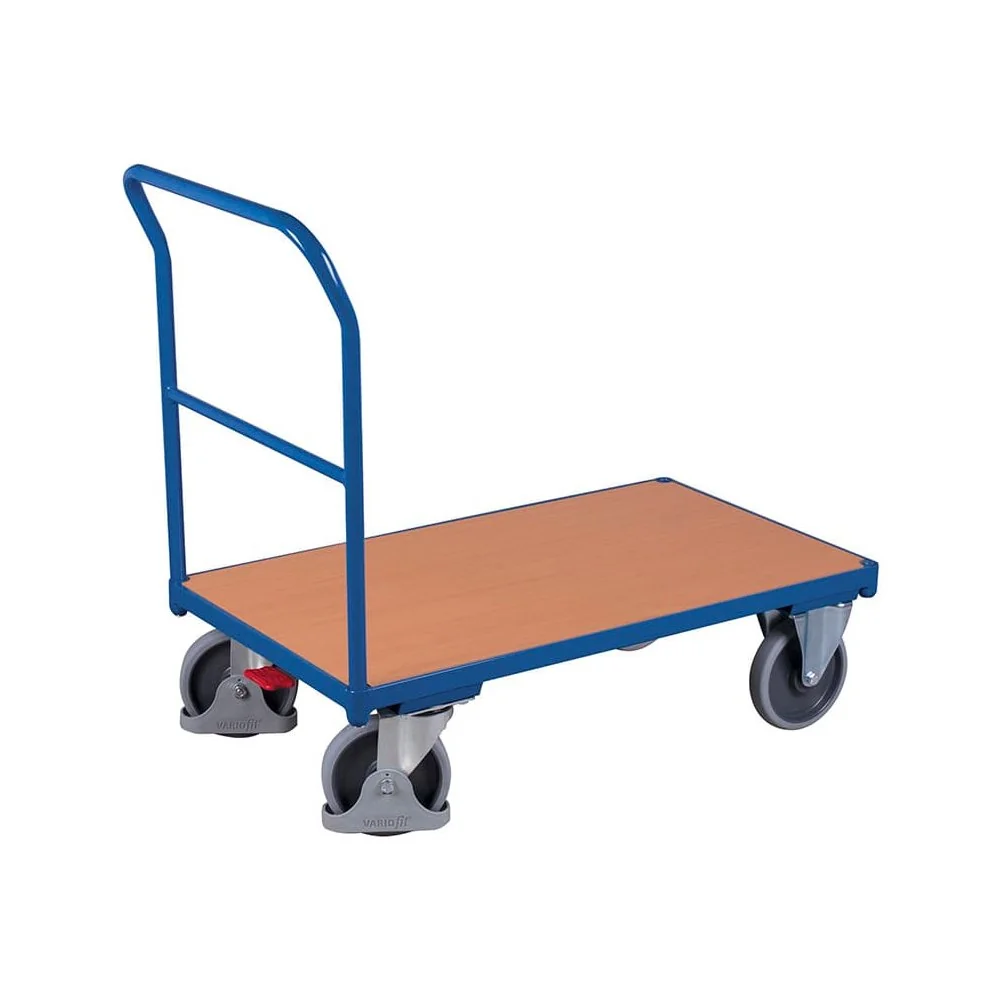

Schiebebügelwagen tragen den Bügel bereits im Namen. Bei den Produktkarten erscheinen sie mit 200, 250, 400, 500 und 1000 kg sowie mit unterschiedlichen Typkennungen. Klappbügelwagen werden mit klappbaren Bügeln beschrieben; eine Variante nennt zwei Bügel und 250 kg, weitere Namen nennen 150 kg oder 250 kg. Ein Typ-M-Modell ist als Aluminium-Transportwagen mit 150 kg Traglast bezeichnet. Plattformwagen und Systemwagen nennen die Plattform als Grundaufbau. Beim Systemwagen 400 kg Typ S wird zusätzlich ein Basis-Plattform-Systemwagen mit EasySTOP und eine Bodenkonstruktion mit L-Profil beschrieben.

Wände, Gitter und Rungen

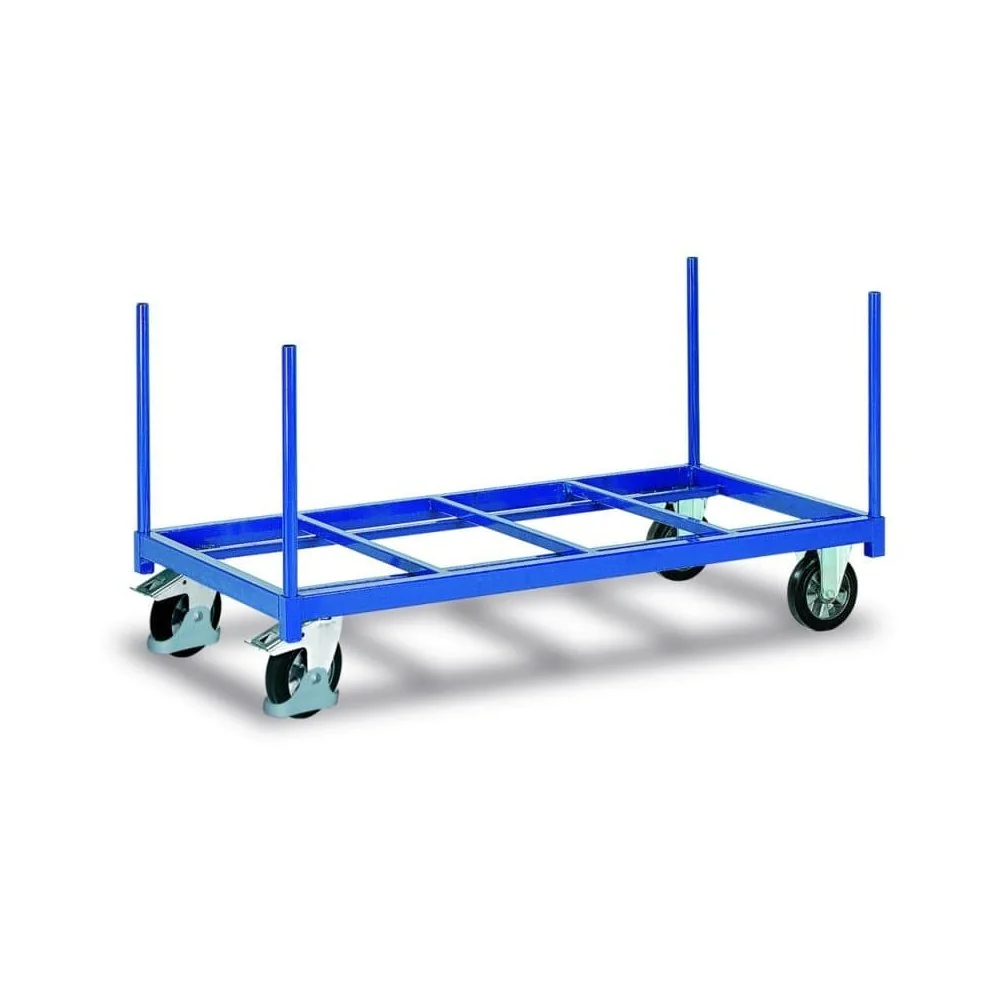

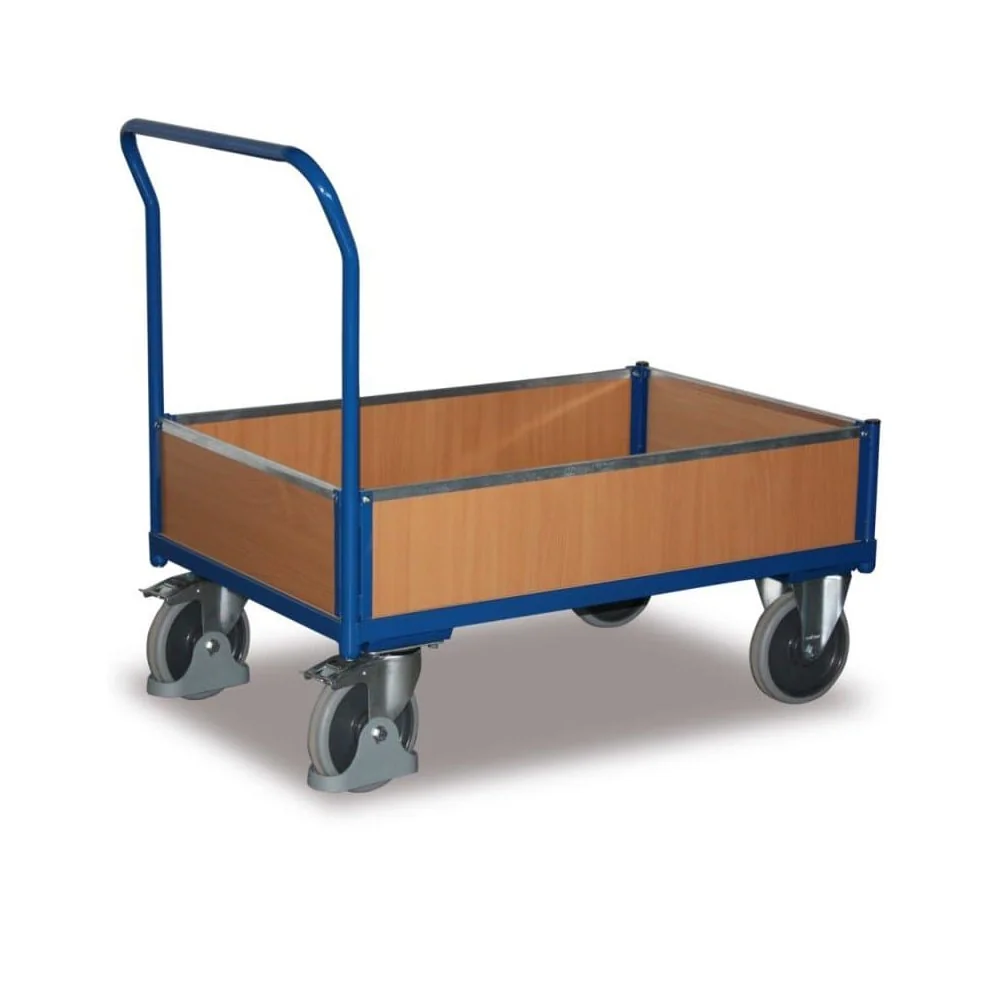

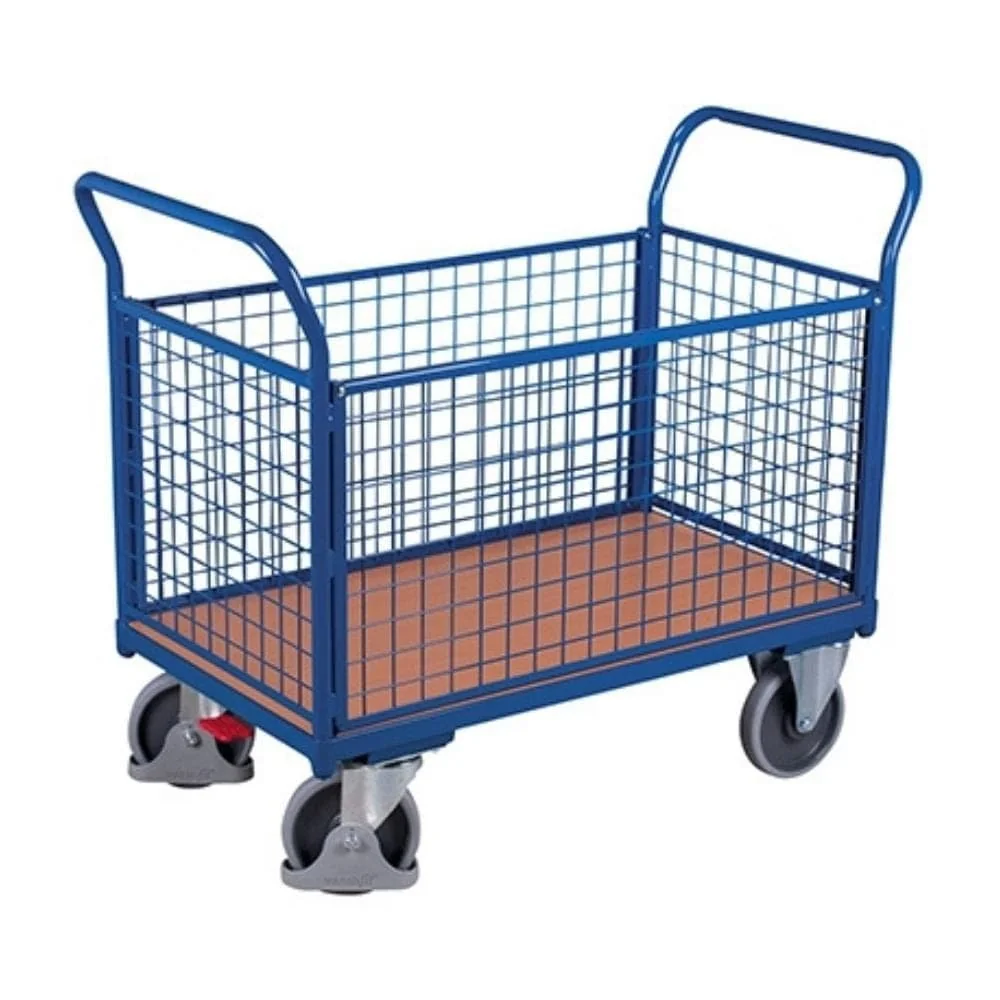

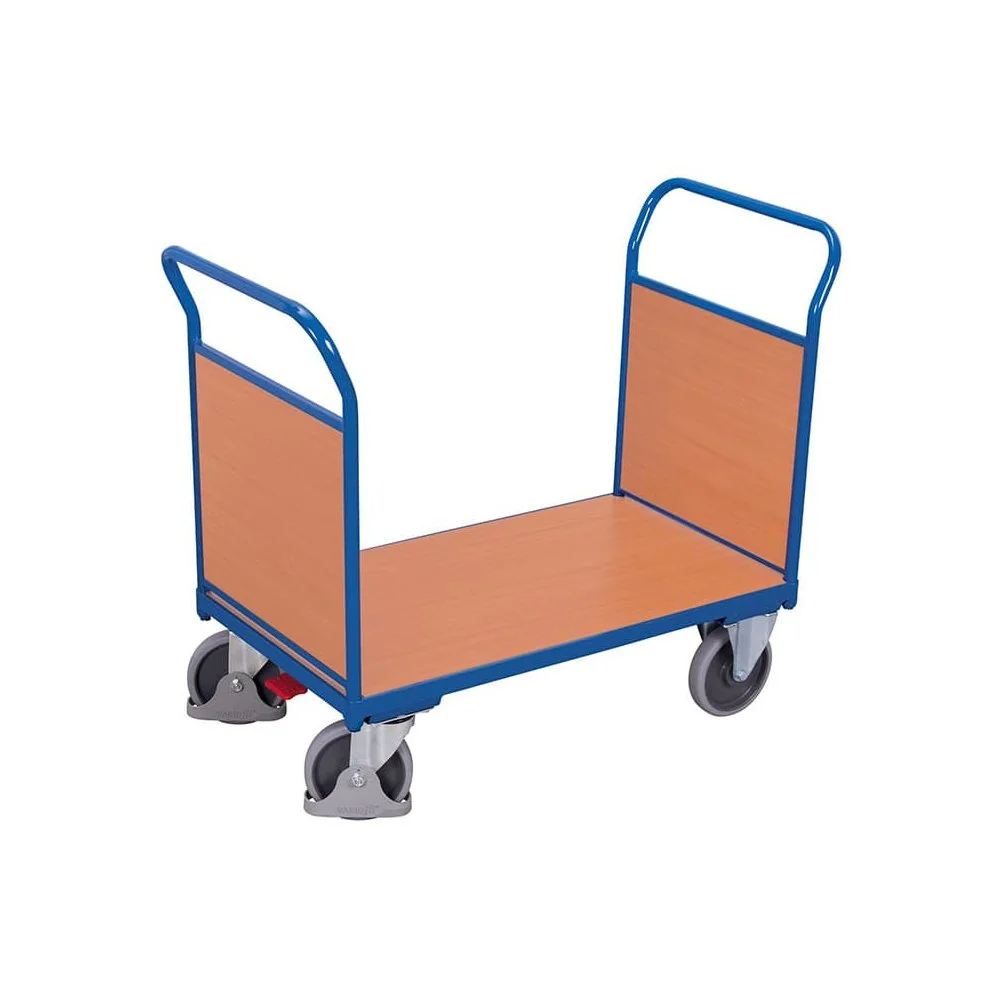

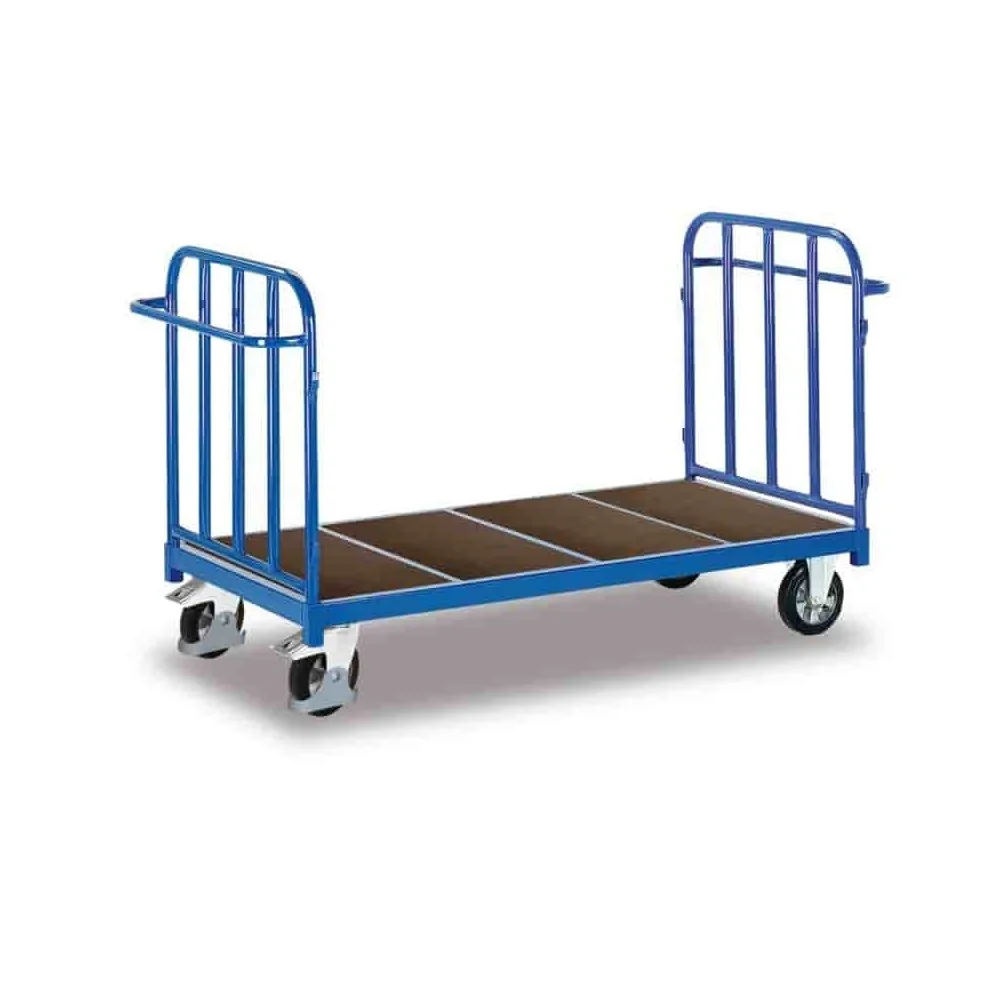

Vierwandwagen werden durch vier Wände gekennzeichnet, Dreiwandwagen durch drei Wände. Stirnwandwagen führen eine Stirnwand im Namen, Doppel-Stirnwandwagen zwei Stirnwände. Die Kategorie enthält diese Bauarten mit 400, 500, 1000 und 1200 kg. Drahtgitterwagen und Drahtgitter-Kastenwagen weisen auf einen Gitteraufbau hin, während Kastenwagen, Blechwagen und Kasten-/Bügelwagen einen kastenförmigen Aufbau benennen. Rungenwagen führen Rungen; bei einem Rungenwagen 1200 kg Typ L sind steckbare Rungen genannt. Ein weiterer Rungenwagen 1200 kg nennt eine Rungenlänge von 625 mm. Diese Begriffe beschreiben den Ladebereich und sind nicht als allgemeine Aussage über alle Varianten zu lesen.

Ladeflächen, Böden und Maßangaben

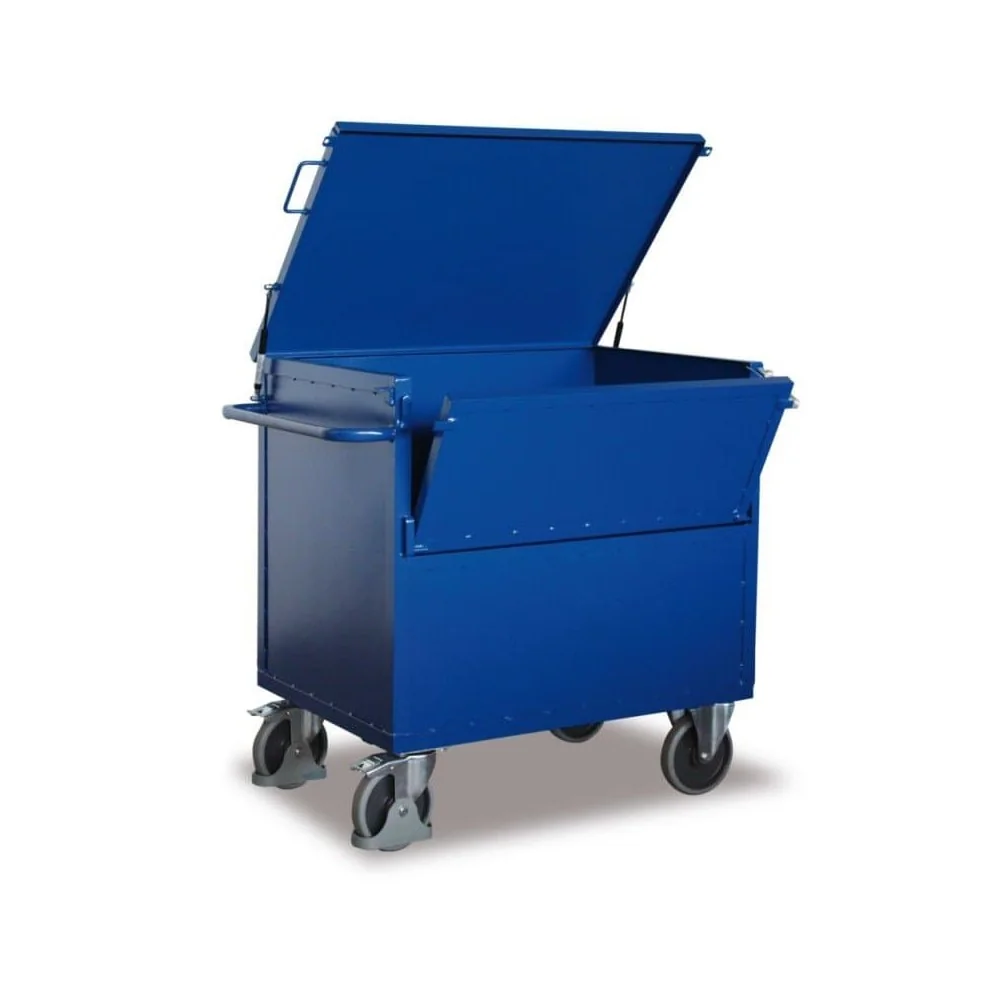

Die Angaben zur Ladefläche unterscheiden die Wagen zusätzlich zur Traglast. Beim Vierwandwagen 1200 kg ist ein Sperrholzboden genannt. Der Werkstatt- beziehungsweise C+C-Wagen 500 kg führt zwei Ladeflächen aus verleimtem Sperrholz. Beim Stirnwandwagen 1000 kg Typ L werden Ladefläche und Stirnwand aus verleimtem Sperrholz beschrieben. Der Blech-Kastenwagen Typ L mit Deckel hat eine Ladefläche aus 1190 x 790 mm und einen Aufbau aus Holzwerkstoffplatte; die Stirn- und Längswandhöhe beträgt 810 mm. Für dieses Modell ist außerdem eine Vorrichtung für ein Vorhängeschloss und eine halb aufklappbare Längswand angegeben. Solche Details helfen bei der Frage, ob eine einzelne Fläche, mehrere Ebenen, Wände, Gitter oder ein Deckel zum Arbeitsablauf passen.

Maße im direkten Vergleich

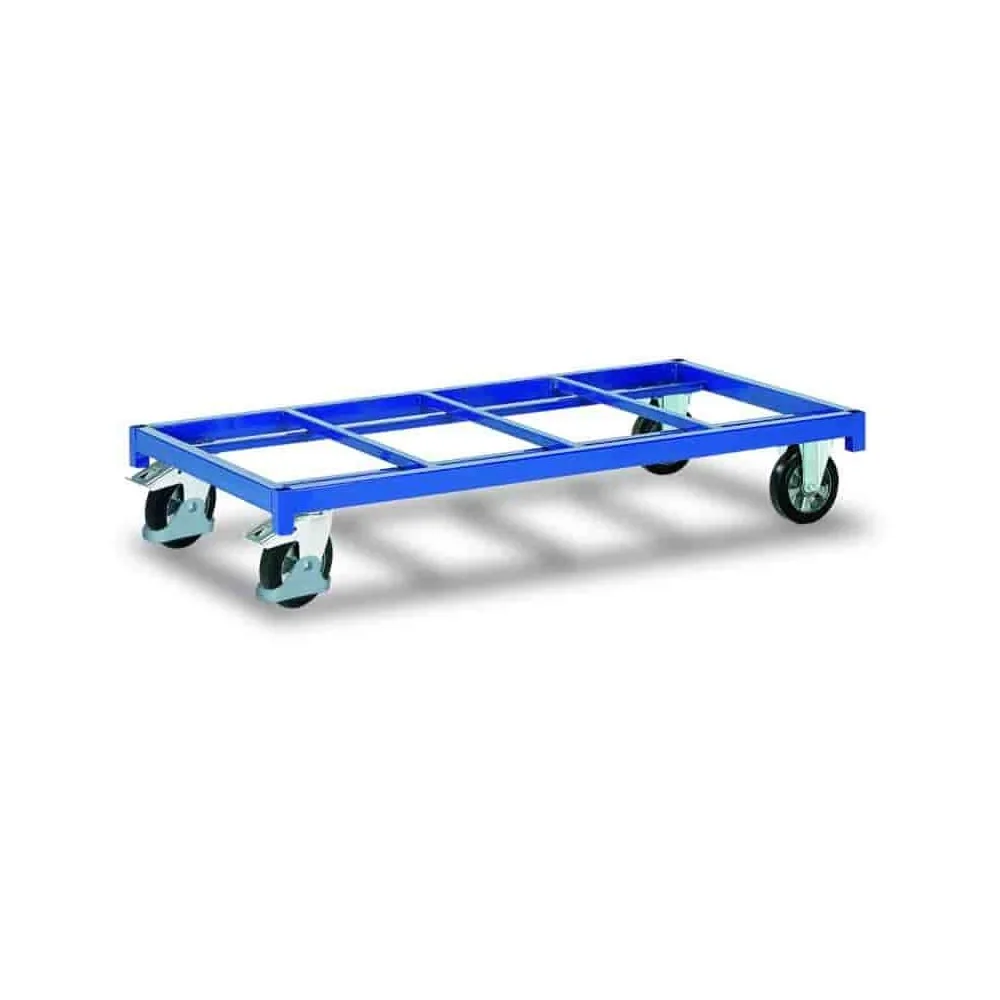

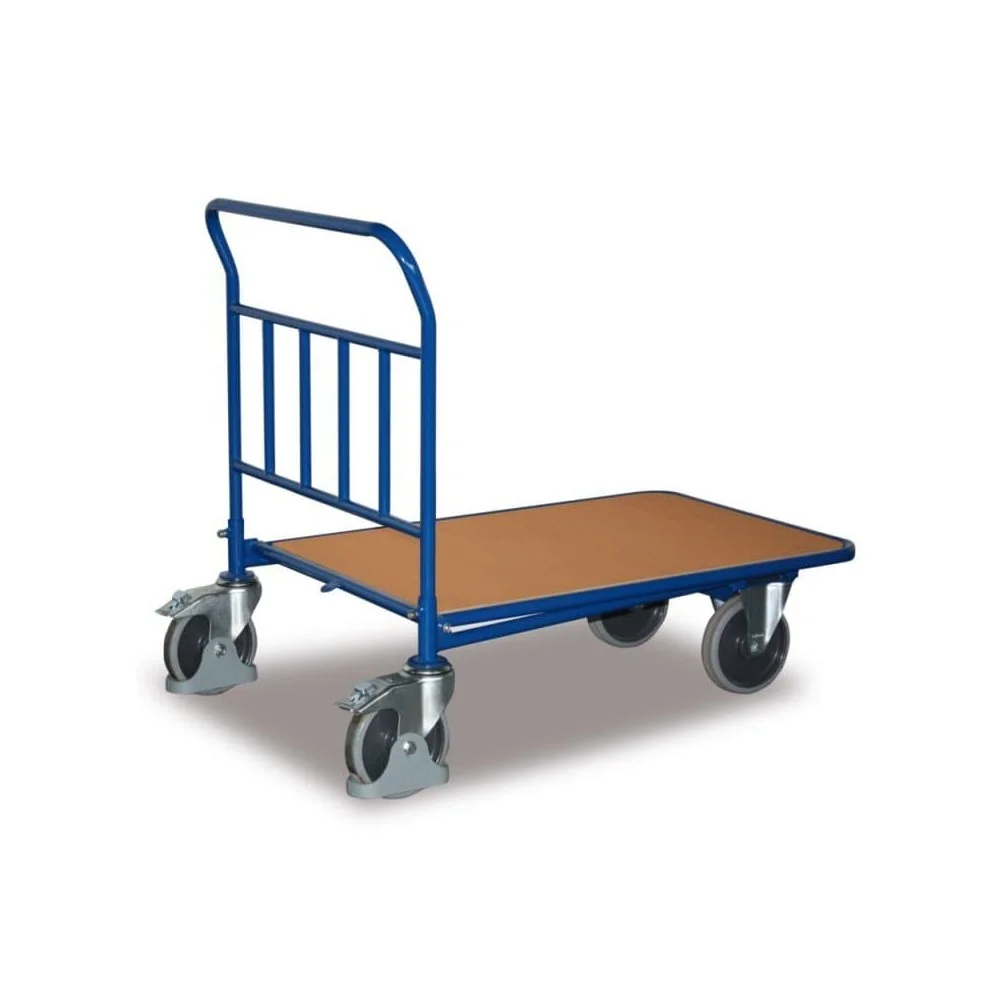

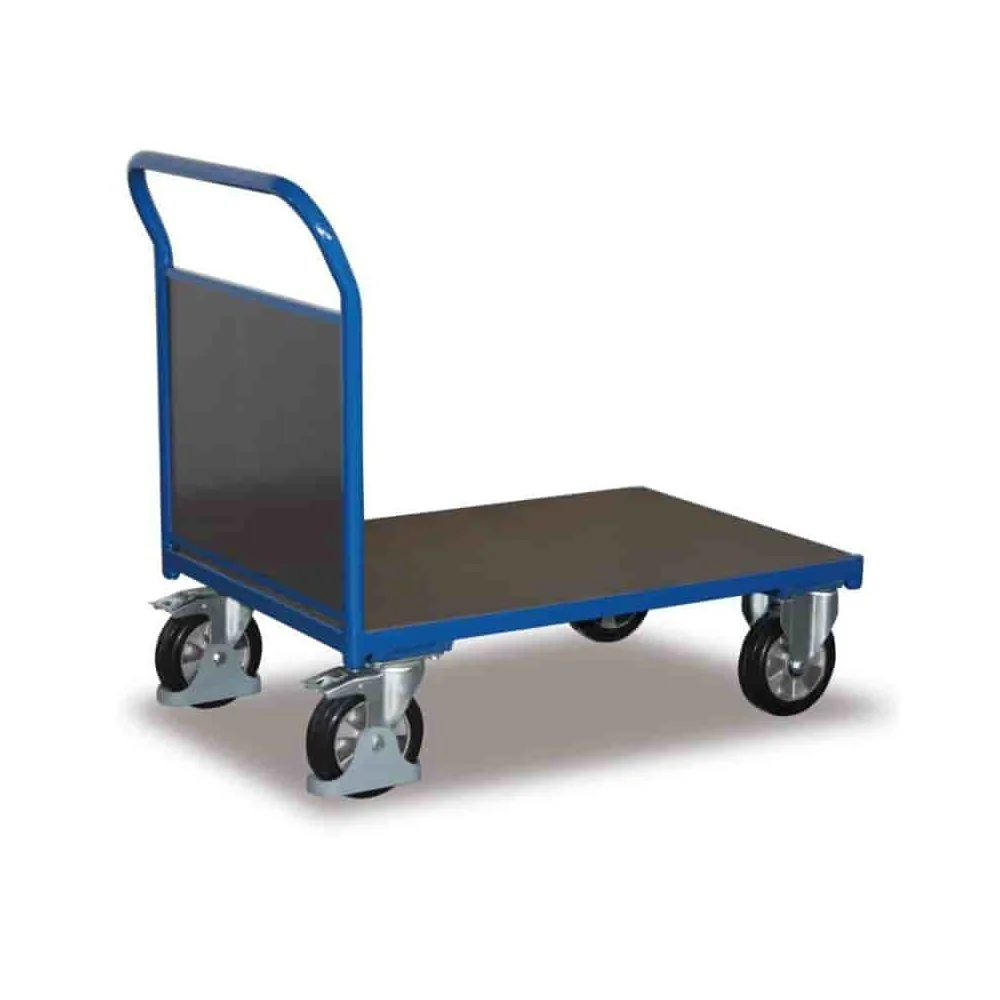

Für den Stirnwandwagen 1000 kg Typ L + EasySTOP sind 1730 x 800 x 1015 mm (B x T x H), eine Ladefläche von 1625 x 800 mm und eine Bereifung mit 200 x 50 mm angegeben. Die Produktkarte des Schiebebügelwagens 1000 kg Typ L + EasySTOP nennt dieselben Maße sowie eine Bodenkonstruktion mit L-Profil. Der Schwerlastwagen 1200 kg Typ M (EV) ist mit 1680 x 880 x 305 mm und einer Ladefläche von 1680 x 880 mm beschrieben. Beim C+C-Wagen 400 kg wird eine Ladefläche von 880 x 500 mm genannt. Die Angaben stehen jeweils beim einzelnen Modell; sie ersetzen keine Zuordnung zu anderen Typen.

Bügel, Rollen und EasySTOP

Die Rollenangaben ergänzen den Vergleich des Aufbaus. Mehrere Faktentexte nennen Gummibereifung. Beim Schwerlastwagen Typ M (EV) werden Reifen mit 200 x 50 mm, Elastikvollgummi und Aluminiumdruckgussfelgen aufgeführt. Beim Stirnwandwagen 1000 kg Typ L sind ebenfalls 200 x 50 mm sowie Elastikvollgummi auf Aluminiumdruckgussfelge genannt. Der Schiebebügelwagen 1000 kg Typ L hat zwei Lenkrollen mit EasySTOP und zwei Bockrollen; die Bereifung wird als thermoplastisches Gummi auf Kunststofffelge beschrieben. EasySTOP erscheint außerdem bei Klappbügel-, Kasten-, Plattform-, Gitter- und Stirnwandwagen. Die Funktionsbezeichnung gehört zum jeweiligen Produktnamen und sagt nichts über Modelle ohne diese Angabe aus.

Auswahl nach Arbeitsablauf

Für einen Wagen mit Schiebebügel steht der Bügel als prägendes Bauteil im Namen; die Traglasten reichen in den Produktnamen von 200 bis 1000 kg. Bei einem System- oder Plattformwagen steht die Ladefläche im Vordergrund, während ein Vierwand-, Dreiwand- oder Stirnwandwagen den Ladebereich durch Wände bezeichnet. Ein Rungenwagen nennt die Rungen, ein Drahtgitterwagen den Gitteraufbau und ein Kastenwagen den Kasten. Für wechselnde Anforderungen ist deshalb zuerst die benötigte Bauform zu klären, danach die kg-Angabe des konkreten Modells. Für die Raumplanung zählen die Maßangaben: Die Karten nennen beispielsweise 1680 x 880 x 305 mm beim Schwerlastwagen Typ M, 1730 x 800 x 1015 mm bei zwei 1000-kg-Wagen und 1365 x 830 x 1115 mm beim Blech-Kastenwagen Typ L. Bei begrenzter Lagerfläche sind die klappbaren Bügel der Klappbügelwagen eine ausdrücklich genannte Eigenschaft. Bei geschützten Ladebereichen stehen Kastenwagen mit Deckel im Namen; bei sichtbarem Gitteraufbau Drahtgitterwagen. So bleiben Last, Abmessungen und Konstruktion in einer nachvollziehbaren Reihenfolge.

Auswahlregel: Erst Traglast und Außenmaß dem konkreten Artikel zuordnen, dann Wandaufbau, Ladefläche, Bügel, Rollen und EasySTOP abgleichen.
