Wagenheber, Unterstellböcke

Wagenheber und Unterstellböcke nach Aufgabe einordnen

Die Kategorie verbindet zwei Begriffe, die bei Arbeiten an Fahrzeugen und in der Werkstatt getrennt betrachtet werden: Wagenheber zum Anheben und Unterstellböcke zum Abstützen einer angehobenen Last. Für die Auswahl zählen daher zunächst die Bauart, die angegebene Tragfähigkeit und der verfügbare Hubbereich. Die Produktnamen zeigen Stempelheber, Maschinenheber, einen Wagenheber für ATV/Quad sowie einen Wagenheber mit der Angabe 2 1/4 Tonnen.

Die Stempelheber der Reihe A3-WH unterscheiden sich vor allem durch Tragfähigkeit, Hubhöhe und Min./Max. Bauhöhe. Bei den Maschinenhebern HM-5, HM-10 und HM-25 kommen jeweils getrennte Werte für Klaue und Kopf hinzu. Die Beschreibung des ATV/Quad-Wagenhebers nennt Offroad-Fahrzeuge mit großer Bodenfreiheit, eine Tragfähigkeit von 2500 kg und einen Hubbereich von 130 bis 930 mm. Weitere Produktnamen nennen Werkstattkräne mit 1000 kg und 2000 kg sowie einen Möbelheber 5-tlg.

Tragfähigkeit mit der Last abgleichen

Die Tragfähigkeitszahl ist das erste Sortierkriterium. In der A3-WH-Reihe stehen 2.000 kg, 3.000 kg, 5.000 kg, 8.000 kg, 12.000 kg, 15.000 kg, 20.000 kg, 32.000 kg und 50.000 kg. Dadurch lässt sich die Reihe nach der benötigten Last staffeln, ohne die Hubdaten aus dem Blick zu verlieren. Die Maschinenheber sind mit 5.000 kg, 10.000 kg und 25.000 kg bezeichnet. Der ATV/Quad-Wagenheber trägt laut Produktname und Beschreibung 2500 kg; beim Wagenheber ist im Namen 2 1/4 Tonnen angegeben.

Auch die Werkstattkräne werden über ihre im Namen genannten Werte von 1000 kg beziehungsweise 2000 kg unterschieden. Für die Auswahl gehört die Tragfähigkeit immer zur konkreten Last und zur vorgesehenen Aufnahmestelle. Ein höherer Zahlenwert allein beantwortet noch nicht, ob Bauhöhe, Hubhöhe und Bauart zur Aufgabe passen. Die Angaben lassen sich deshalb am übersichtlichsten gemeinsam lesen.

Hubhöhe und Bauhöhe vergleichen

Bei den Stempelhebern steht neben der Tragfähigkeit die Hubhöhe: A3-WH2 hat 90 mm, A3-WH3 100 mm, A3-WH5 125 mm, A3-WH8 125 mm, A3-WH12 125 mm, A3-WH15 140 mm, A3-WH20 145 mm, A3-WH32 150 mm und A3-WH50 180 mm. Die zugehörigen Min./Max. Bauhöhen reichen von 158–298 mm beim A3-WH2 bis 285–465 mm beim A3-WH50. Dazwischen liegen 168–318 mm, 195–380 mm, 200–385 mm, 214–400 mm, 225–425 mm, 235–440 mm und 255–405 mm.

Maschinenheber verwenden zwei Hubangaben: Beim HM-5 reicht die Hubhöhe der Klaue von 25–230 mm und die des Kopfes von 368–573 mm. Beim HM-10 sind es 30–260 mm an der Klaue und 420–650 mm am Kopf; beim HM-25 58–273 mm an der Klaue und 505–720 mm am Kopf. Beim ATV/Quad-Wagenheber sind eine minimale Hubhöhe von 130 mm und eine maximale Hubhöhe von 930 mm genannt. Diese Werte zeigen, ob der verfügbare Raum und der gewünschte Arbeitsweg zusammenpassen.

Bauarten im Überblick

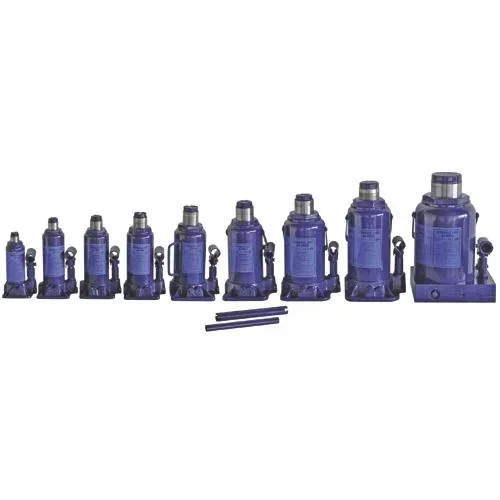

Stempelheber A3-WH

Die Beschreibungen der A3-WH-Modelle nennen einen Hydraulikzylinder mit großer Fußplatte, einen Pumpenkipphebel und einen zweiteiligen Hebel mit Passung für die Ventilsteuerung. Der Stempelteller ist geriffelt und lässt sich zusätzlich über ein Gewinde ausdrehen. Außerdem ist ein Überdruckventil gegen Überlastung angegeben. Die Varianten werden anhand ihrer Zahlenwerte für Tragfähigkeit, Hubhöhe und Bauhöhe unterschieden.

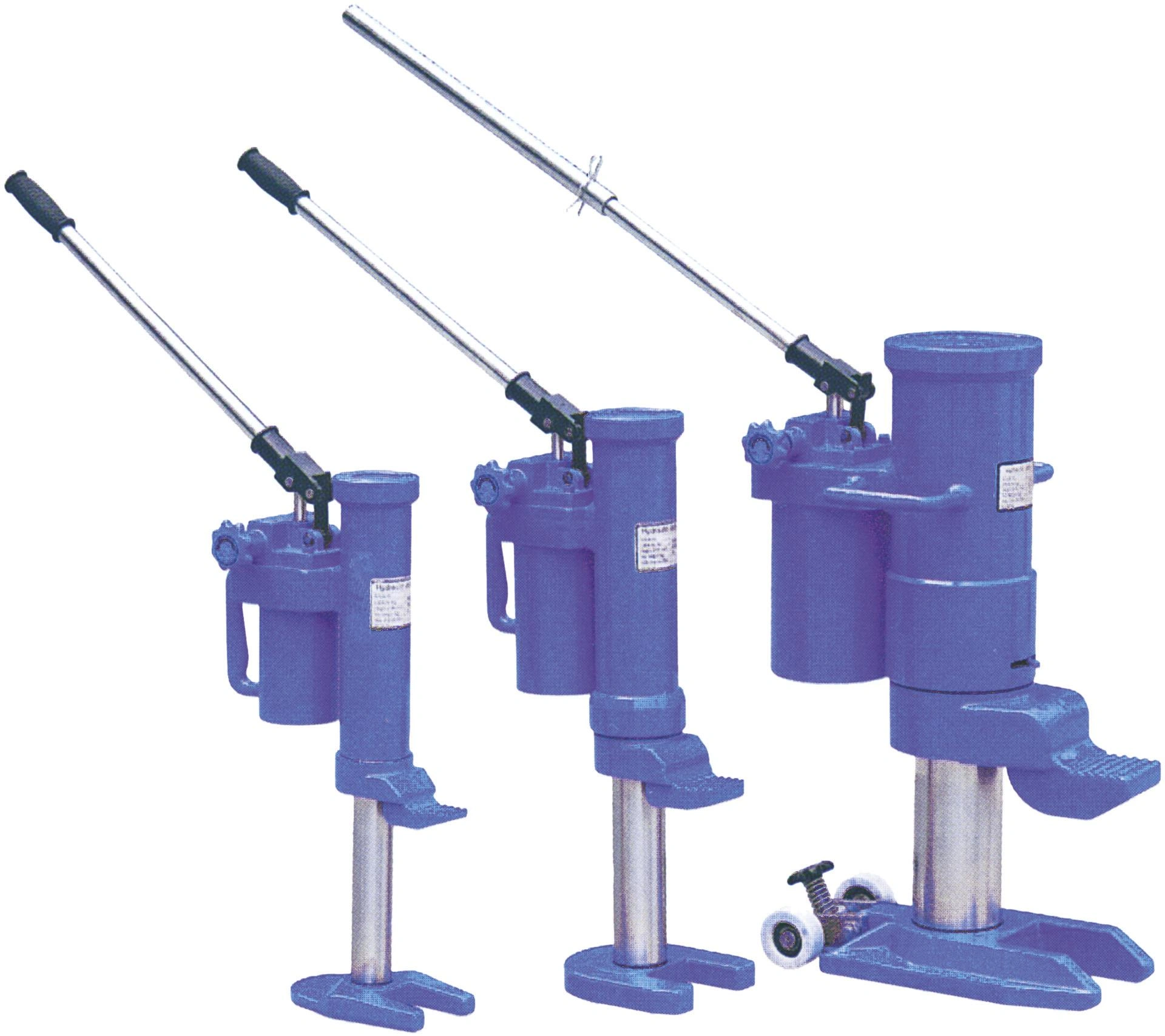

Maschinenheber HM

Bei HM-5, HM-10 und HM-25 nennen die Produktbeschreibungen eine beliebige Einbaulage, ein um 360 Grad drehbares Gehäuse, regulierbare Senkgeschwindigkeit und einen abnehmbaren Handhebel. Diese Bauart wird in den Beschreibungen mit Reparaturen, Wartungsarbeiten und dem Einbau schwerer Maschinen verbunden. Die getrennten Werte für Klaue und Kopf sind beim Vergleich der drei Modelle der zentrale Unterschied.

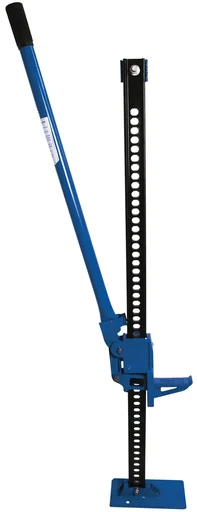

ATV/Quad-Wagenheber und weitere Hebegeräte

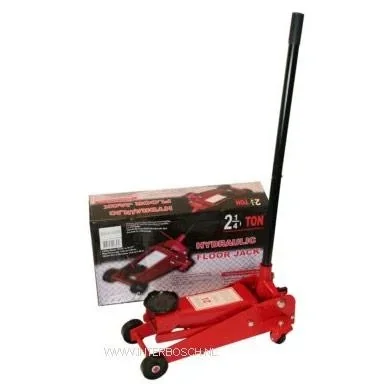

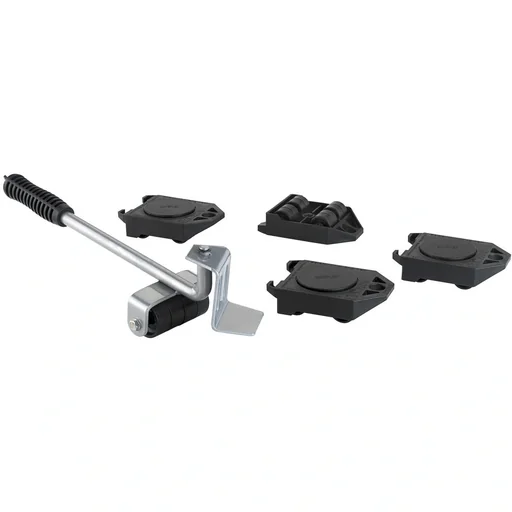

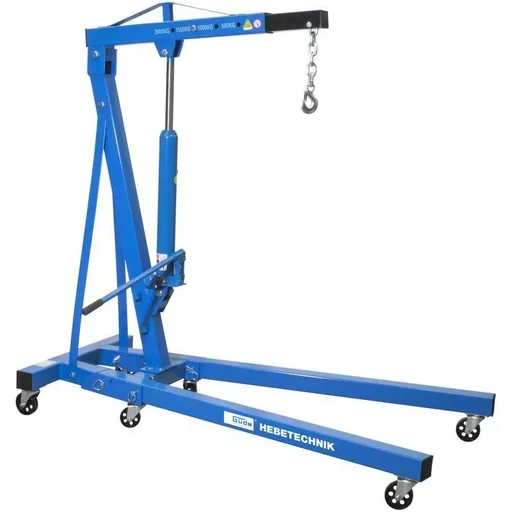

Der ATV/Quad-Wagenheber ist in der Beschreibung mit Offroad-Fahrzeugen und großer Bodenfreiheit verknüpft. Genannt werden außerdem eine Rückschlagsperre des Betätigungsrohres und der Hubbereich von 130 bis 930 mm. Ein separater Wagenheber trägt die Bezeichnung 2 1/4 Tonnen. Werkstattkräne sind mit 1000 kg oder 2000 kg zerlegbar benannt; der Möbelheber ist als 5-tlg. aufgeführt.

Drei Modelle im schnellen Vergleich

Die folgenden Karten zeigen unterschiedliche Zahlenbereiche und Bauarten aus der Kategorie. Die Angaben sind direkt den jeweiligen Produktdaten entnommen.

Maschinenheber HM-5

5.000 kg; Klaue 25–230 mm; Kopf 368–573 mm. Das Gehäuse ist um 360 Grad drehbar.

Stempelheber A3-WH20

20.000 kg, Hubhöhe 145 mm und Min./Max. Bauhöhe 235–440 mm. Die Beschreibung nennt eine große Fußplatte.

ATV/Quad-Wagenheber

Tragfähigkeit 2500 kg, Hubhöhe 130–930 mm und Rückschlagsperre des Betätigungsrohres.
