Messwerkzeuge

Messwerkzeuge nach Aufgabe auswählen

Messwerkzeuge werden nach der Messaufgabe ausgewählt. Entscheidend sind Messgröße, Reichweite, Art der Ablesung und die Form der Referenz. Für eine gerade Strecke wird ein Längenmaß benötigt; für Höhenunterschiede kommen Wasserwaagen oder Schlauchwasserwaagen infrage; bei Neigungen und Gehrungen helfen Winkelmesser. Konturenlehren und Schablonen übertragen eine Form, wenn eine reine Längenangabe nicht ausreicht. Die Vorauswahl wird damit übersichtlich: erst die Messgröße festlegen, dann Reichweite und Anzeige vergleichen und zuletzt prüfen, ob das Werkzeug am Werkstück angelegt, gehalten oder befestigt werden soll.

Die Messgröße zuerst festlegen

Lineale und Messschieber stehen für Maße an Kanten und Bauteilen, Bandmaße für flexible Strecken. Wasserwaagen zeigen die Ausrichtung, Winkelmesser die Neigung oder den Winkel. Eine Konturenlehre folgt dagegen dem Verlauf einer vorhandenen Form. Diese klare Trennung hilft bei der Auswahl, ohne verschiedene Messaufgaben in einem Begriff zusammenzufassen.

Skala oder Display vergleichen

Analoge Skalen lassen sich direkt am Werkzeug ablesen. Das digitale Winkelmessgerät zeigt absolute oder relative Neigung auf einem beleuchteten Display; der Messbereich beträgt 4 x 90°, die Auflösung 0,1°. Bei einem Set mit mehreren Skalen zählt, welche Einheiten und Formen tatsächlich gebraucht werden.

Längen und Strecken messen

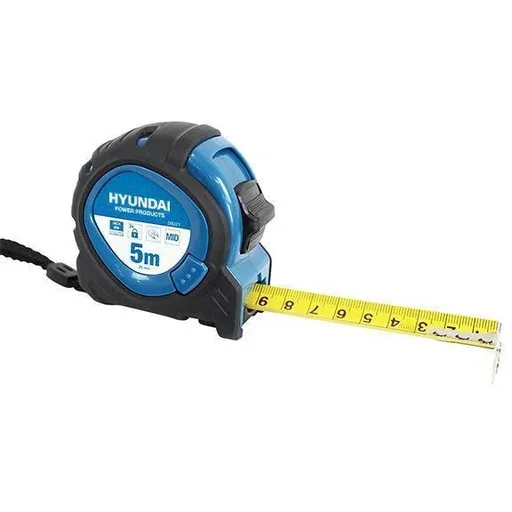

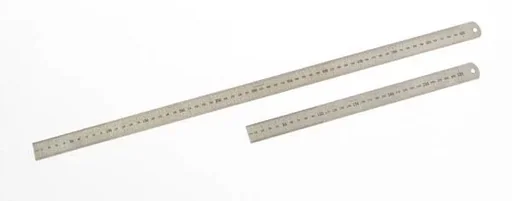

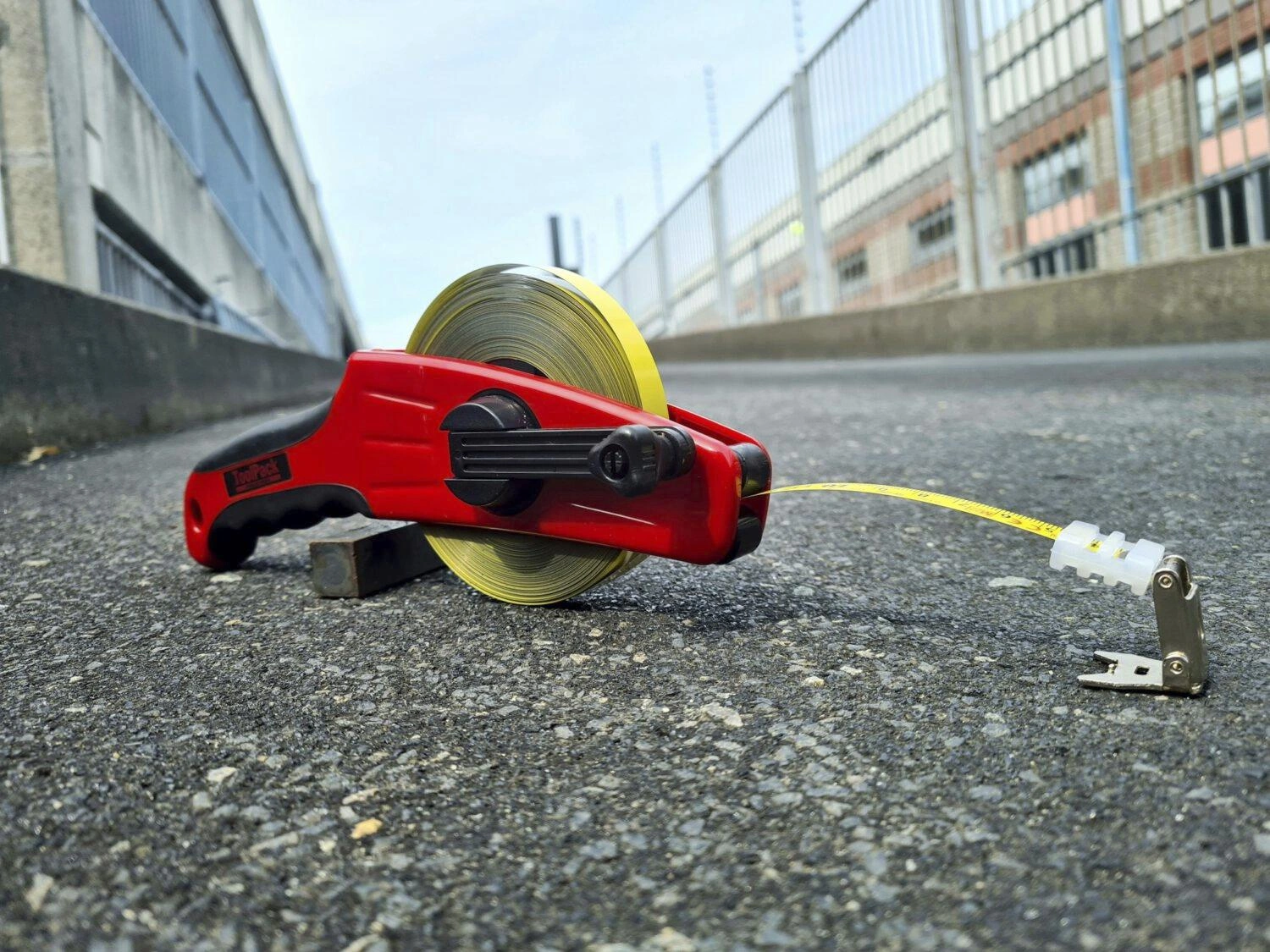

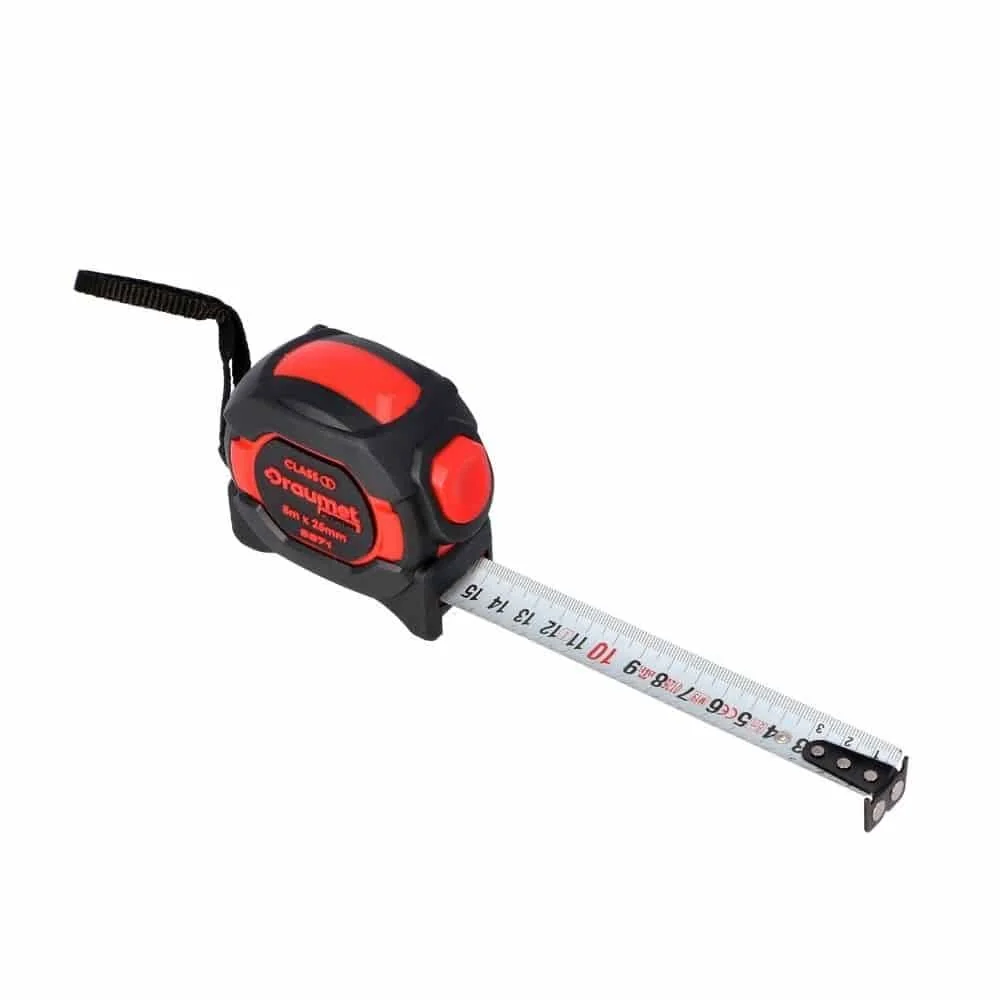

Maßbänder und Bandmaße schließen die Lücke zwischen kurzer Referenz und langer Strecke. Das Rahmenbandmaß mit 30 Metern wird mit Stahlmaßband, Metall-Endhaken und einem Griff aus rotem ABS beschrieben; das Blatt lässt sich zurückziehen. Für eine plane Referenz enthält der zweiteilige Edelstahl-Satz Lineale in 300 und 600 mm mit gut ablesbaren Skalen und 25 mm Breite. Diese Werkzeuge unterscheiden sich damit nicht nur in der Länge, sondern auch darin, ob eine flexible Bandkonstruktion oder eine gerade Kante am Werkstück gebraucht wird. Eine konkrete Längenangabe sollte zur Messstrecke passen; bei langen Linien zählt zusätzlich, wie der Anfangspunkt gehalten und das Band geführt wird.

Kurze Referenzen und lange Distanzen

Bei kurzen, geraden Abständen ist ein Lineal schnell angelegt. Für große Entfernungen nennt das Sortiment Bandmaßvarianten; als Faktenbeispiel steht ein Rahmenbandmaß mit 30 Metern in den aufgeführten Produkten. Die Genauigkeitsklasse II ist bei diesem Modell ausdrücklich genannt. Wer eine Form markieren oder eine Kante anreißen will, kombiniert das Längenmaß mit einem Winkel oder einer Lehre.

Höhen und Ebenen übertragen

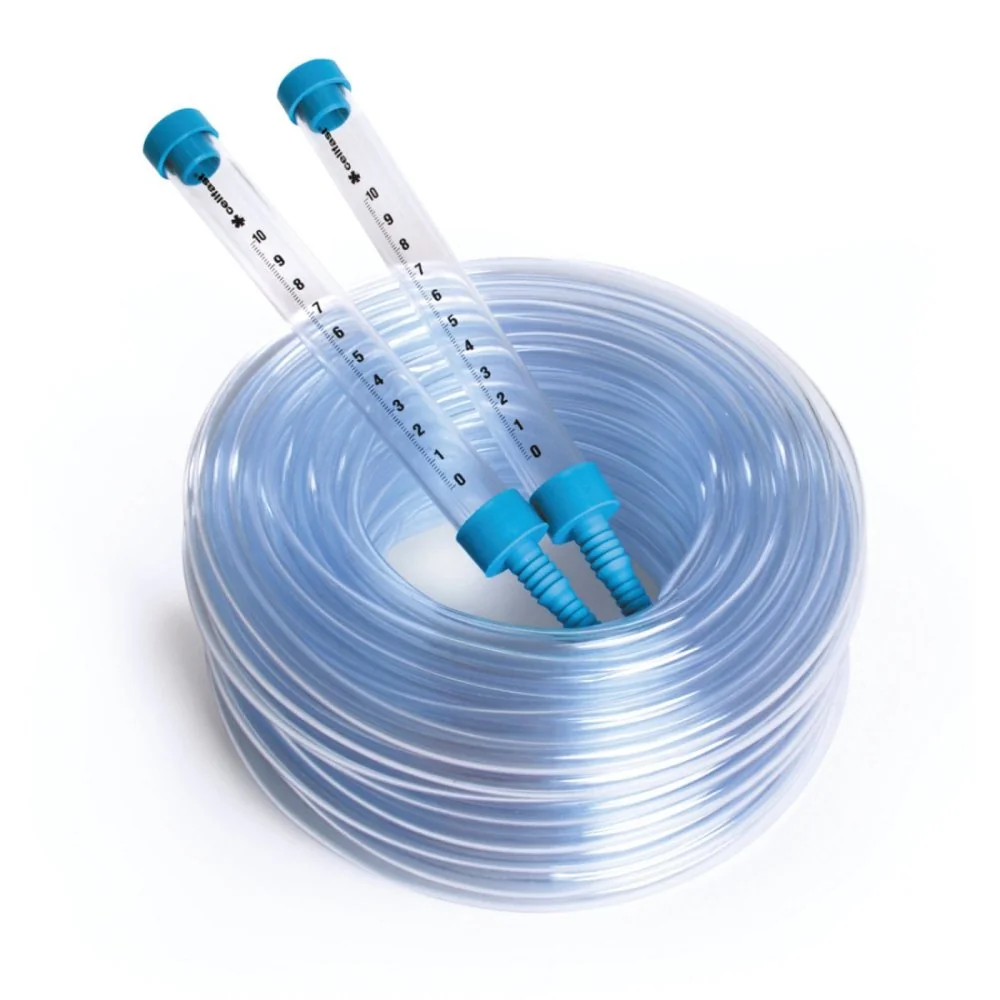

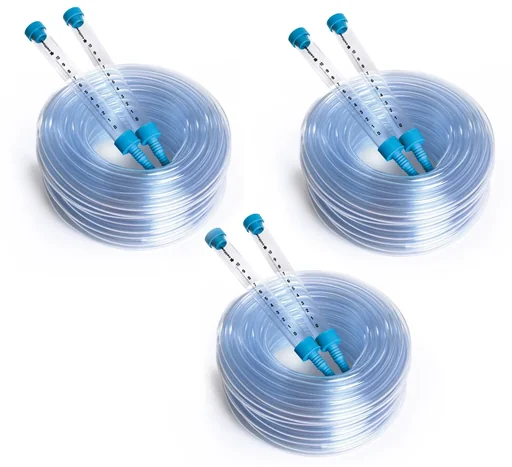

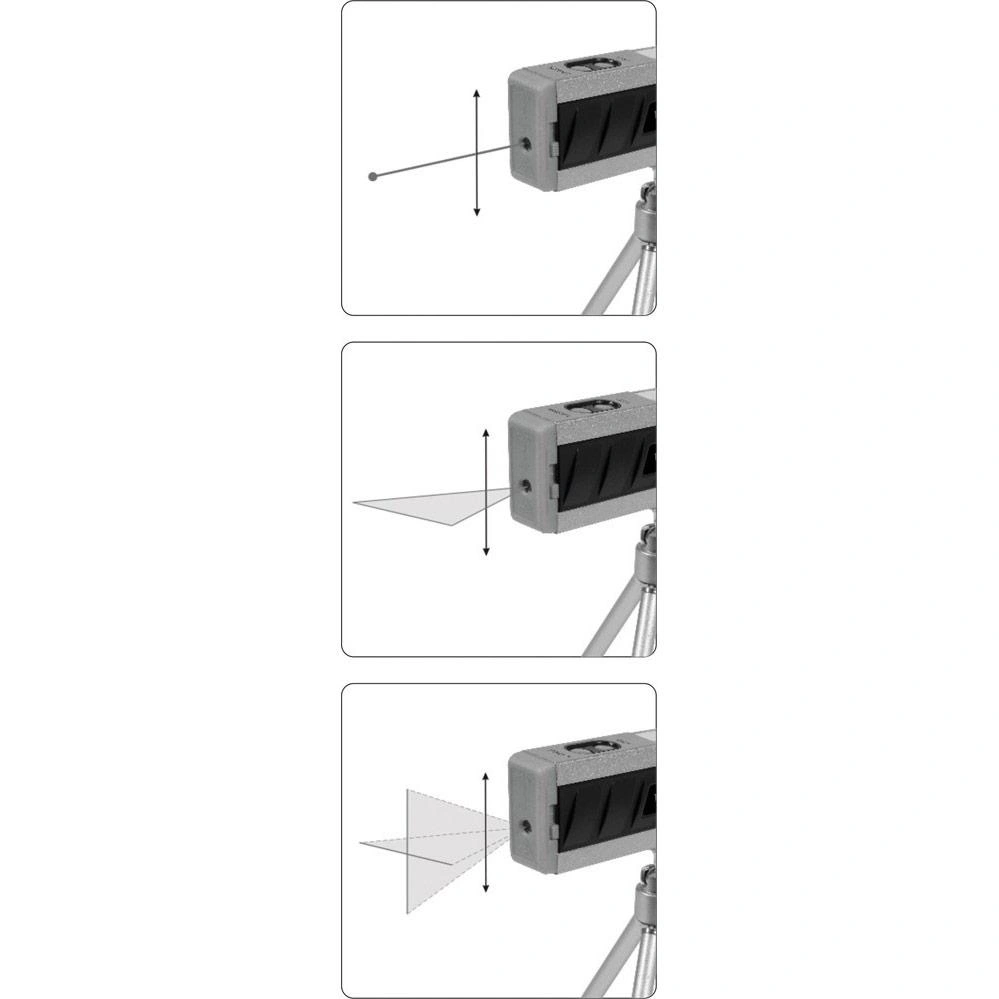

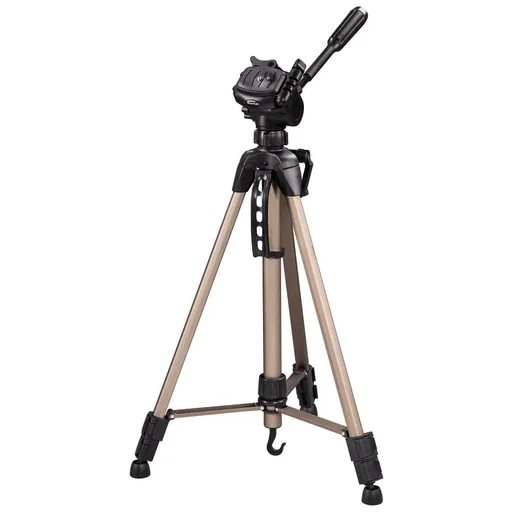

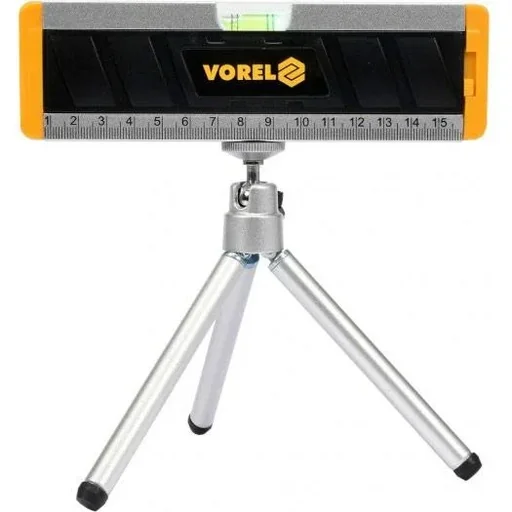

Schlauchwasserwaagen übertragen gleiche Höhenniveaus über größere Entfernungen. Die Fakten nennen Varianten mit 15 m und 25 m sowie Trichter mit Millimeter-Skala. Das macht die Werkzeugwahl von der Distanz zwischen den Messpunkten abhängig: Der Schlauch muss beide Punkte erreichen, während die Skala beim Ablesen unterstützt. Für lokale Ausrichtung stehen Wasserwaagen in unterschiedlichen Bauformen bereit. Aufgeführt sind eine Wasserwaage mit Umschlag in 120 cm, Wasserwaagen in 400 und 600 mm sowie digitale Wasserwaagen. Eine Laser-Wasserwaage wird mit 170 mm, Stativ und LED-Beleuchtung bezeichnet; bei einem Dreibein-Stativ ist eine Wasserwaage integriert.

Höhe, Neigung und Laseranzeige trennen

Eine Schlauchwasserwaage ist für gleiche Niveaus gedacht; ein Winkelmessgerät liefert einen Winkel; eine Laser-Wasserwaage wird in der Produktbezeichnung mit Stativ und LED genannt. Diese Begriffe beschreiben verschiedene Aufgaben und sind keine austauschbaren Angaben.

Winkel und Neigungen prüfen

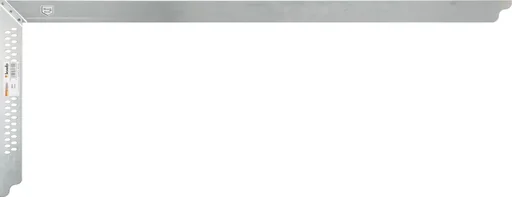

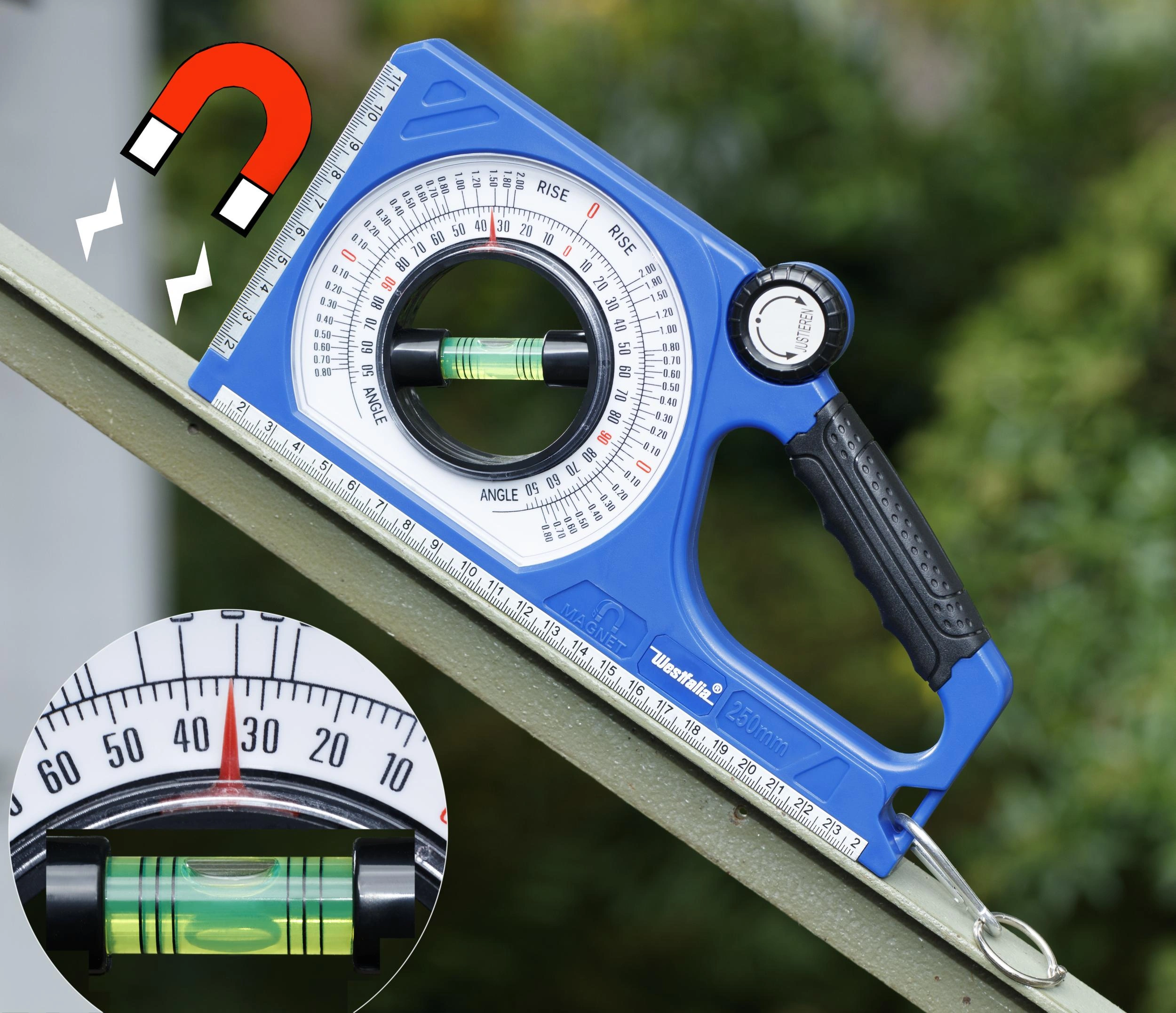

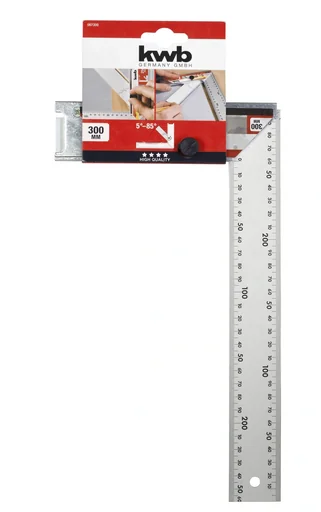

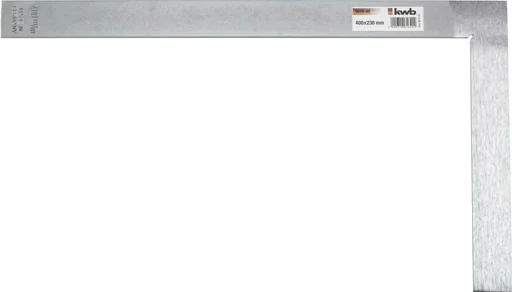

Für Winkelaufgaben reicht die Auswahl vom klassischen Anschlagwinkel bis zum digitalen Gerät. Das 3-teilige Anschlagwinkel-Set enthält Ausführungen mit 15 x 10, 25 x 15 und 40 x 20 cm, beidseitige Skalen in Zentimetern und Zoll sowie eine Wasserwaage im Griff. Ein Winkelmesser mit 250 mm besitzt eine einstellbare Libelle, eine rotierende Skala und eine magnetische Aluminium-Leiste; sein Messbereich ist mit 130-0-130° angegeben. Das digitale Winkelmessgerät misst absolute und relative Neigung, während ein Edelstahl-Zimmermannswinkel 800 mm lang ist und Anreißlöcher hat.

Set, analog oder digital

Ein Set mit mehreren Anschlagwinkeln deckt unterschiedliche Werkstückgrößen ab. Die analoge Variante ist durch Skala, Libelle und Magnet-Leiste beschrieben. Das digitale Gerät ist für Messungen relevant, bei denen die Anzeige und der Wechsel zwischen absoluter und relativer Neigung zählen. Für lange Kanten nennt der Zimmermannswinkel seine Länge direkt im Namen.

Konturen und Innenmaße übertragen

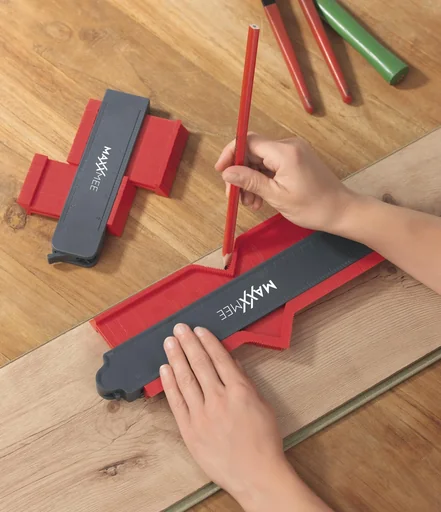

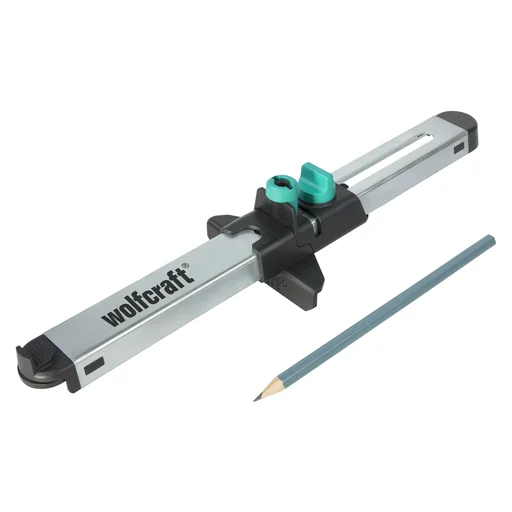

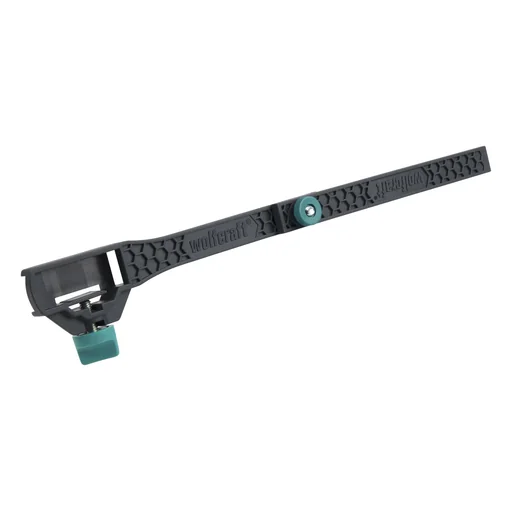

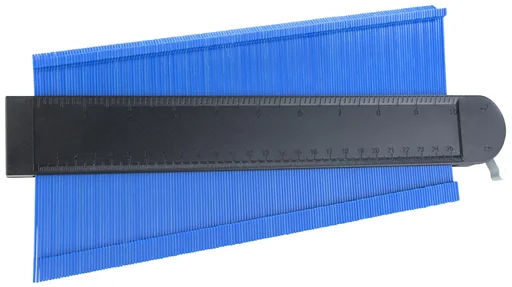

Bei Aussparungen, unregelmäßigen Kanten und Innenmaßen muss die Form zum Werkstück passen. Die 2-teilige Konturenlehre kopiert Konturen als flexible Vorlage; die Produktbeschreibung nennt Fliesen, Laminat, Teppich, Rohre, Rahmen, Karosserien und Schreinereien als Anwendungsfelder und führt eine Sperrfunktion an. Der Laminat-Einpasser nutzt Gleiträdchen und federgeführte Gleitelemente, eine extrabreite Schiene sowie mehrere Maßeinstellungen; die Dehnungsfuge wird laut Produkttext berücksichtigt. Ein Innenmaß-Adapter erweitert handelsübliche Zollstöcke um eine Klappfunktion und eine Schraube zur Positionsfixierung.

Form übertragen statt nur Länge ablesen

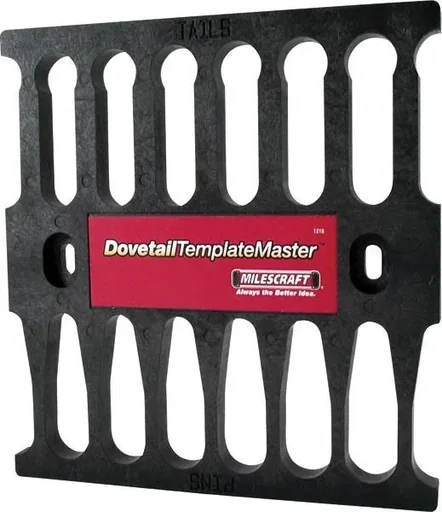

Eine Konturenlehre folgt der vorhandenen Linie; ein Einpasser orientiert sich am Wandverlauf; der Adapter hilft bei schwer erreichbaren Innenmaßen. Für Holzverbindungen ist eine Zinkenschablone mit CD und drei Fräsern aufgeführt: zwei Bündigfräser mit 19 beziehungsweise 25,4 mm, ein Zinkenfräser mit 12,7 mm und Schaft-Ø 6,35 mm. Die Schablone misst 18,3 x 17,6 x 1,2 cm.

Feinmaße und kombinierte Lehren

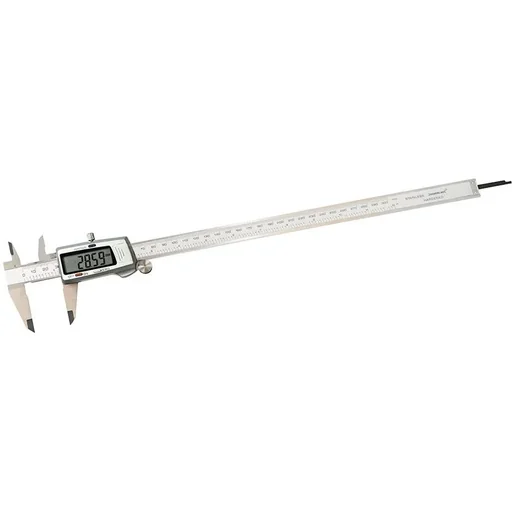

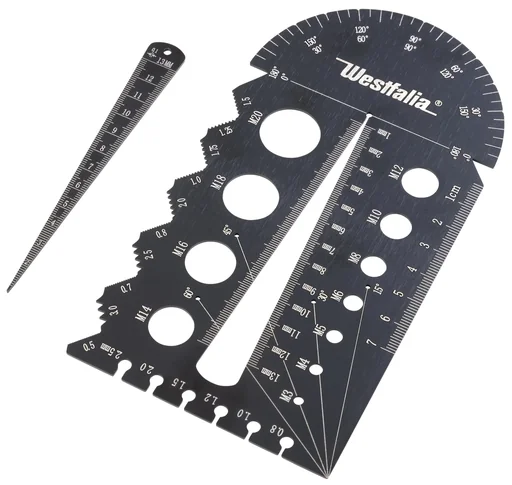

Kombinierte Lehren bündeln mehrere Skalen auf engem Raum. Das Multifunktions- und Kegellehre-Set aus Edelstahl prüft laut Produktkarte Schrauben von M3 bis M20, Gewindesteigungen von 3,0 bis 0,5 mm in den aufgeführten Stufen, Kabeldurchmesser von 0,8 bis 2,5 mm, Winkel von 0 bis 180°, Bohrerwinkel von 15°, 30°, 45° und 60°, eine Kegellehre von 1 bis 13 mm sowie Unterlegscheibendicken und ein Lineal von 1 bis 10 cm. Das angegebene Gewicht beträgt 110 g. Daneben stehen digitale Messschieber mit im Namen genannten Längen wie 300 mm sowie weitere Mess- und Markierlehren.

Wenn mehrere Prüfungen zusammenkommen

Ein Kombinationswerkzeug passt zu Arbeitsplätzen, an denen Schrauben, Gewinde, Kabel oder Winkel nacheinander geprüft werden. Ein Messschieber bleibt die passende Bezeichnung, wenn eine Maßangabe an einem Werkstück im Vordergrund steht; ein Winkelmesser, wenn der Winkel die zentrale Größe ist. Die Auswahl sollte daher dem häufigsten Prüfschritt folgen, nicht der längsten Liste an Skalen.

Ausgewählte Messwerkzeuge im Vergleich

Die folgenden Karten zeigen drei unterschiedliche Messprinzipien: ein Winkel-Set mit mehreren Formaten, ein digitales Winkelmessgerät und ein Bandmaß für lange Distanzen. Die Angaben stammen aus den jeweiligen Produktkarten.

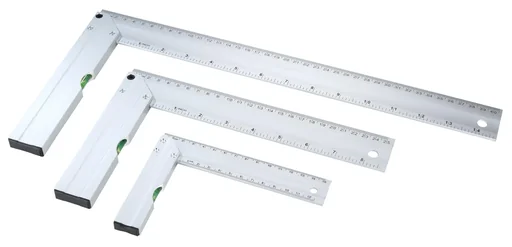

Anschlagwinkel-Set mit Libelle, 3-teilig

Drei Formate: 15 x 10, 25 x 15 und 40 x 20 cm. Beidseitige Skalen in Zentimetern und Zoll, Wasserwaage im Griff, Aluminium.

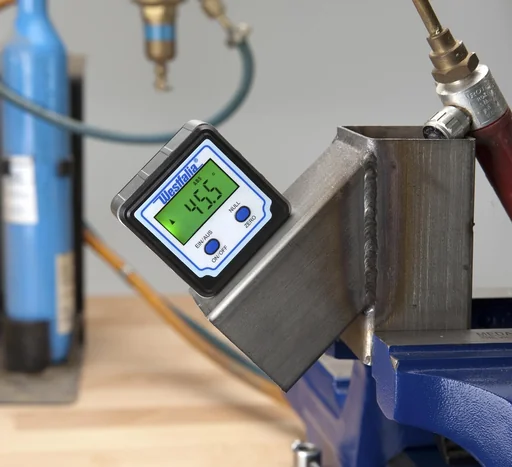

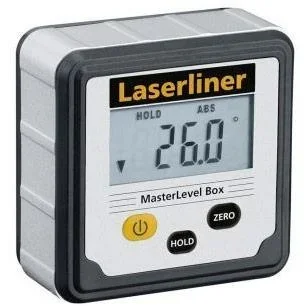

Digitales Winkelmessgerät

Messbereich 4 x 90°, absolute und relative Neigung, 0,1° Auflösung, beleuchtetes Display und 1 x AAA im Lieferumfang.

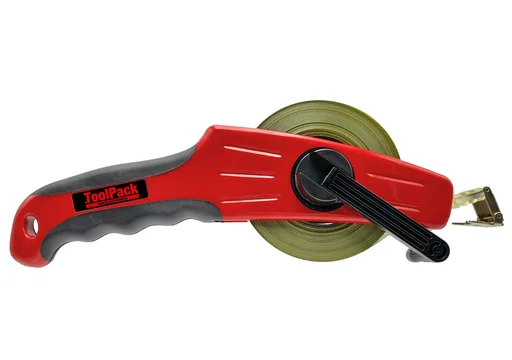

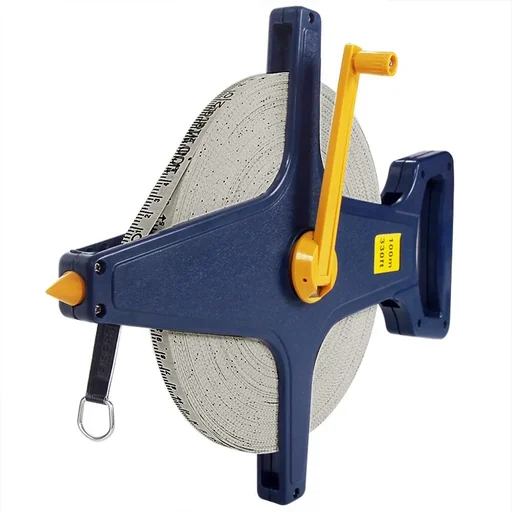

Rahmenbandmaß 30 Meter

30 Meter, Genauigkeitsklasse II, gelbes Stahlmaßband, Metall-Endhaken, roter ABS-Griff und integriertes Loch.

Unterkategorien für die Auswahl

Die Unterkategorien ordnen die wichtigsten Messaufgaben. Maßband, Set, Wasserwaage und Winkelmesser stehen dabei für unterschiedliche Wege zum Messwert.
