Pressfittings Alu Verbundrohr
Kupplungen, T-Stücke, Winkel und Übergangsverschraubungen für Alu-Verbundrohre: Rohrmaß, Gewinde und Bauform passend zur Leitungsaufgabe auswählen.
Pressfittings Alu Verbundrohr: Auswahl nach Anschluss

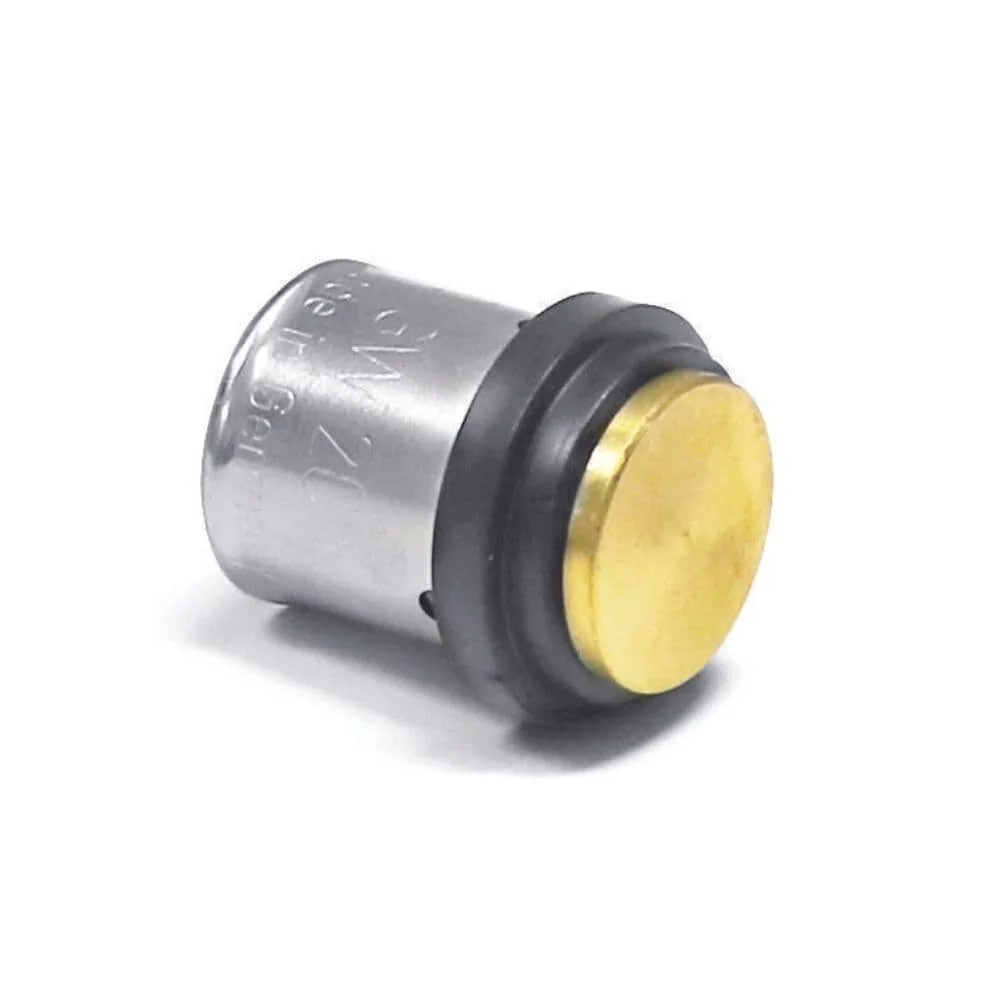

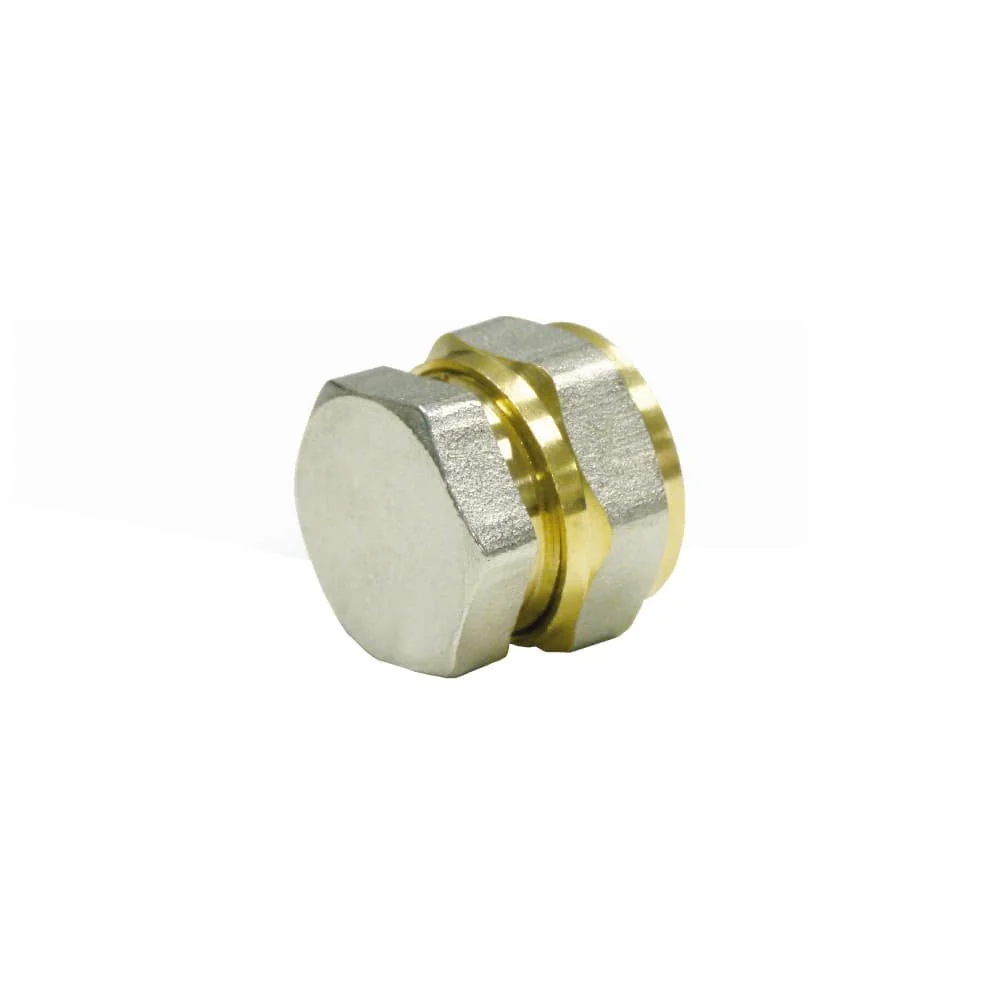

Pressfittings Alu Verbundrohr werden nach Bauform, Rohrmaß und Anschluss ausgewählt. In den Faktenkarten stehen Kupplungen, Übergangsverschraubungen, Winkel, T-Stücke, Wandwinkel, Stopfen und ein Kugelhahn. Die jeweilige Form beschreibt die Aufgabe: Eine Kupplung verbindet Rohrenden, eine Übergangsverschraubung führt zu einem Gewinde, ein T-Stück bildet einen Abzweig, und ein Winkel ändert die Richtung. Beim Wandwinkel kommt ein Anschluss an einer Montageplatte hinzu. Ein Stopfen verschließt ein Rohrende. Maß und Gewinde gehören dabei immer zusammen.
Gerade Strecke oder Übergang

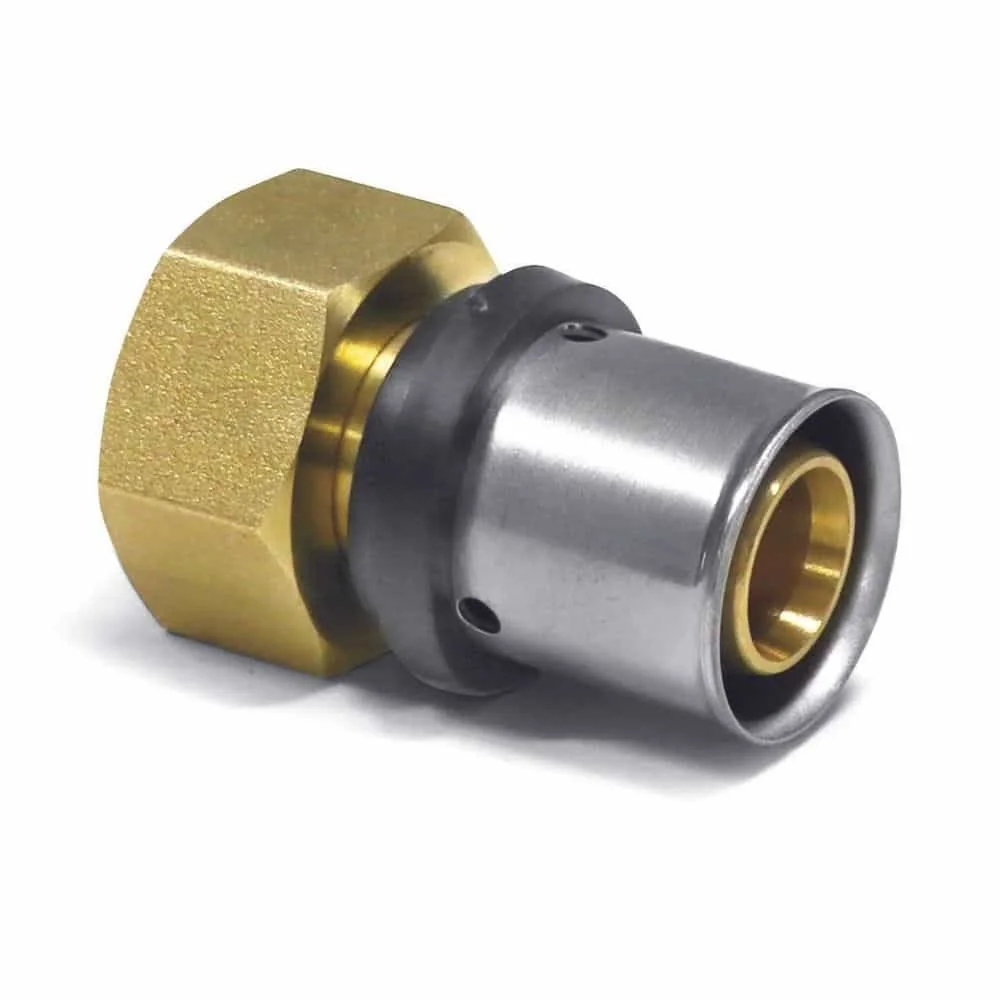

Für eine gerade Rohrstrecke wird eine Kupplung beziehungsweise ein Verbinder ausgewählt. Soll eine Rohrseite mit einem Gewindeanschluss zusammentreffen, beschreibt die Kategorie dafür Übergangsverschraubungen und Übergangswinkel. Die passende Ausführung ergibt sich aus dem Rohrmaß und der Gewindeangabe, nicht aus der Bauform allein.
Abzweigung, Winkel oder Wandanschluss
Ein T-Stück steht für eine Abzweigung; ein Winkel führt die Leitung um 90 Grad oder in der jeweils genannten Form weiter. Ein Wandwinkel ergänzt die Rohrseite um eine Montageplatte. Diese Unterscheidung hilft dabei, die Leitungsführung vor der Auswahl in einzelne Anschlüsse zu zerlegen.
Kupplung
Für zwei Rohrenden mit gleicher Maßangabe oder für einen ausdrücklich genannten Gewindeübergang.
Übergang

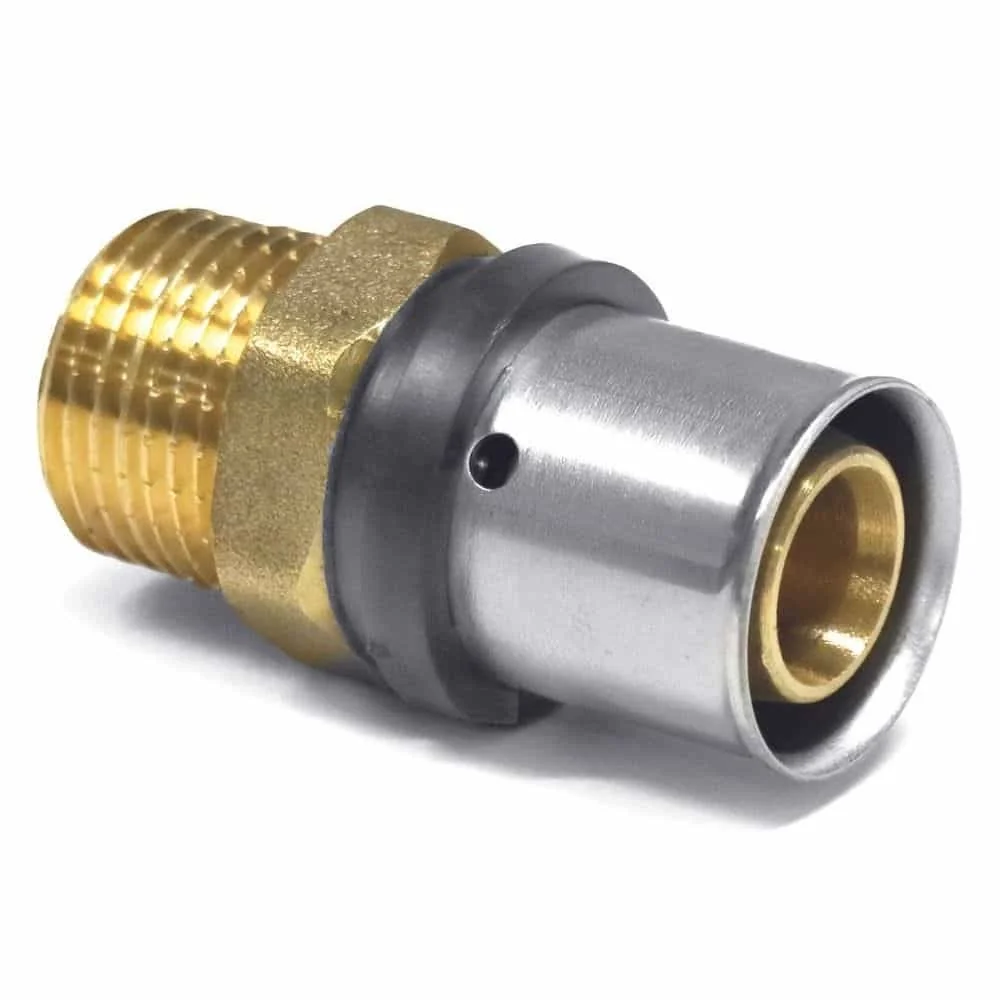

Für eine Rohrseite und einen IG- oder AG-Anschluss, wenn beide Angaben zusammenpassen.
Abzweig oder Wandanschluss
T-Stück und Wandwinkel nach Leitungsführung, Abmessung und Montageplatte unterscheiden.
Kupplungen und Übergänge nach Rohrmaß wählen
Die Maßangabe steht bei den aufgeführten Artikeln eng mit der Anschlussform zusammen. Eine Faktenkarte nennt eine Pressfitting-Kupplung mit 32 mm für den Bereich Heizung. Eine weitere Ausführung führt 32 mm, 1 Zoll IG und Mehrschichtverbundrohr in derselben Produktbezeichnung. Bei einer anderen 32-mm-Kupplung wird das Innengewinde als Merkmal genannt.
- 32 mm Kupplung: Als Verbinder für die in der Produktkarte genannte Heizungsausführung beschrieben.
- 32 mm mit 1 Zoll IG: Übergangsverschraubung für Mehrschichtverbundrohr nach der aufgeführten Produktangabe.

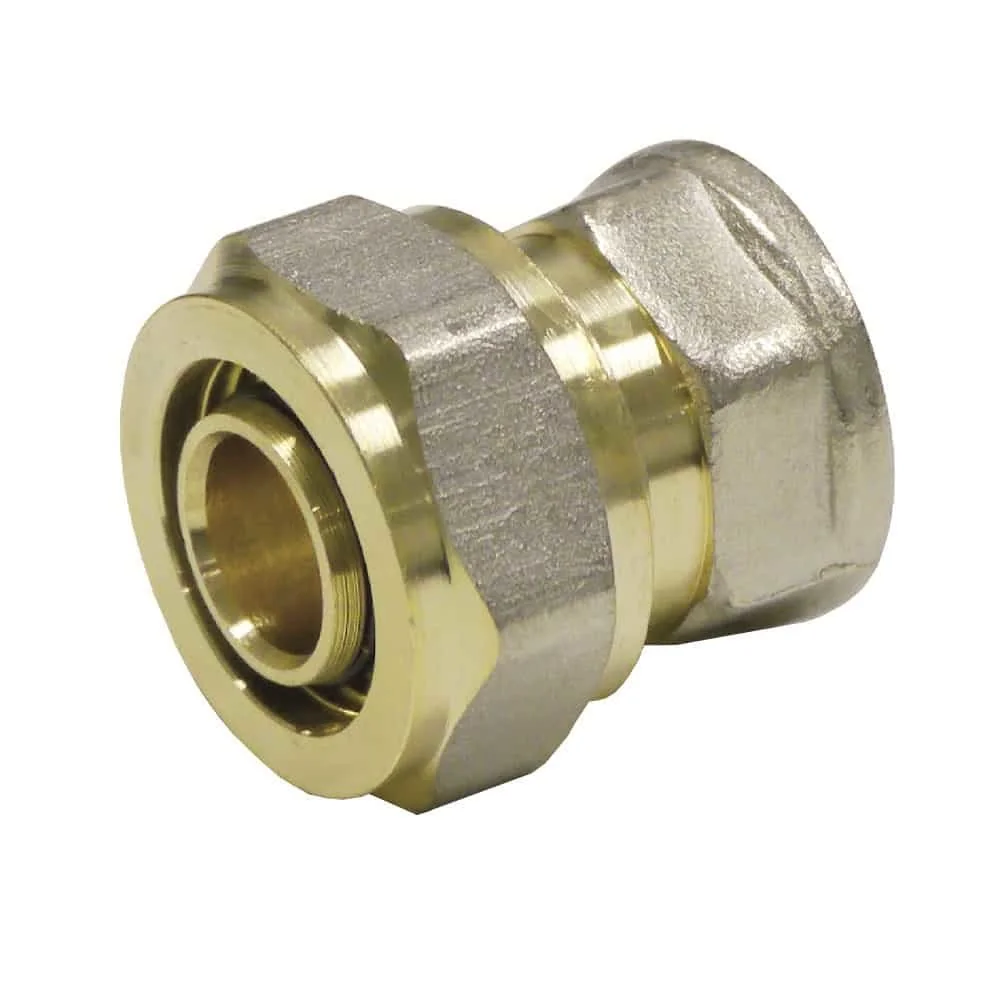

- 16 mm mit 3/4 IG: Die Schraubfitting-Kupplung ist mit dem Hinweis ohne Pressen erfasst.
Die Beispiele zeigen, warum eine bloße Größenangabe nicht genügt. Rohrmaß, Gewindeseite und Montageart müssen als gemeinsame Auswahl gelesen werden.
Winkel, T-Stücke und Wandanschlüsse

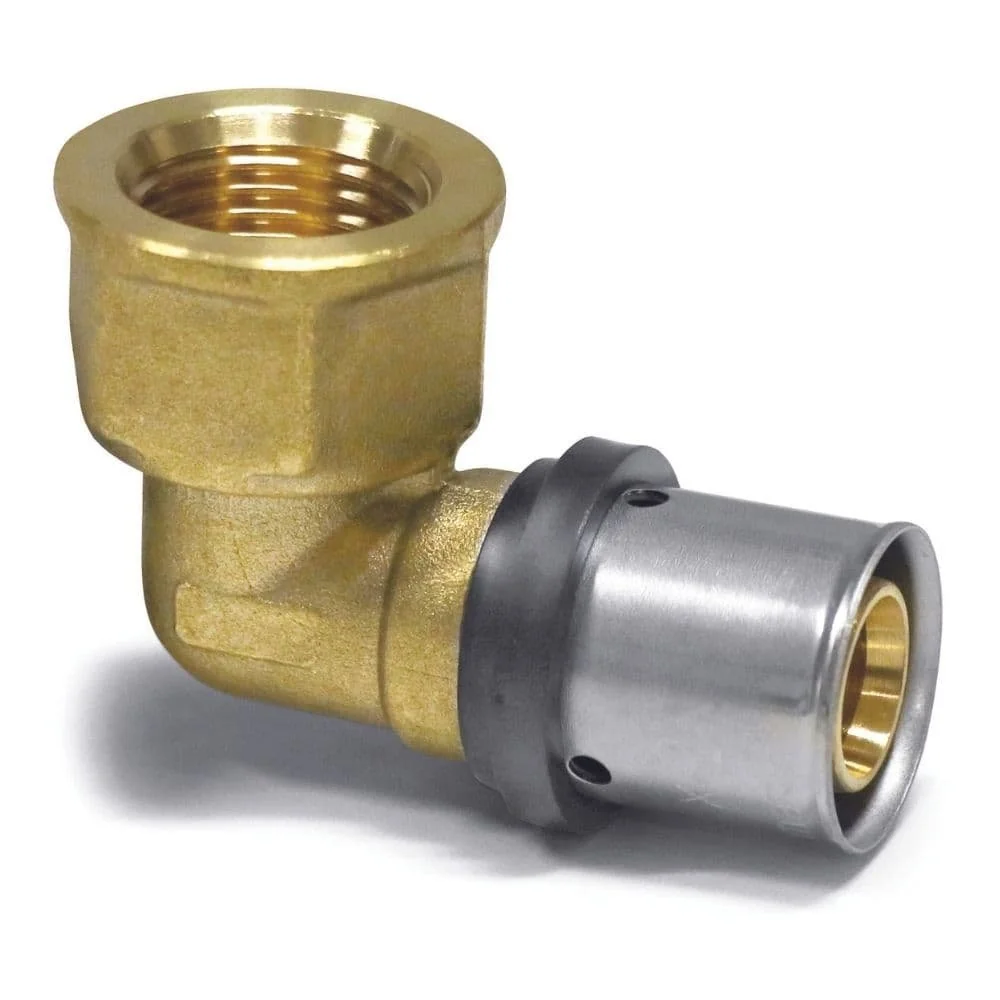

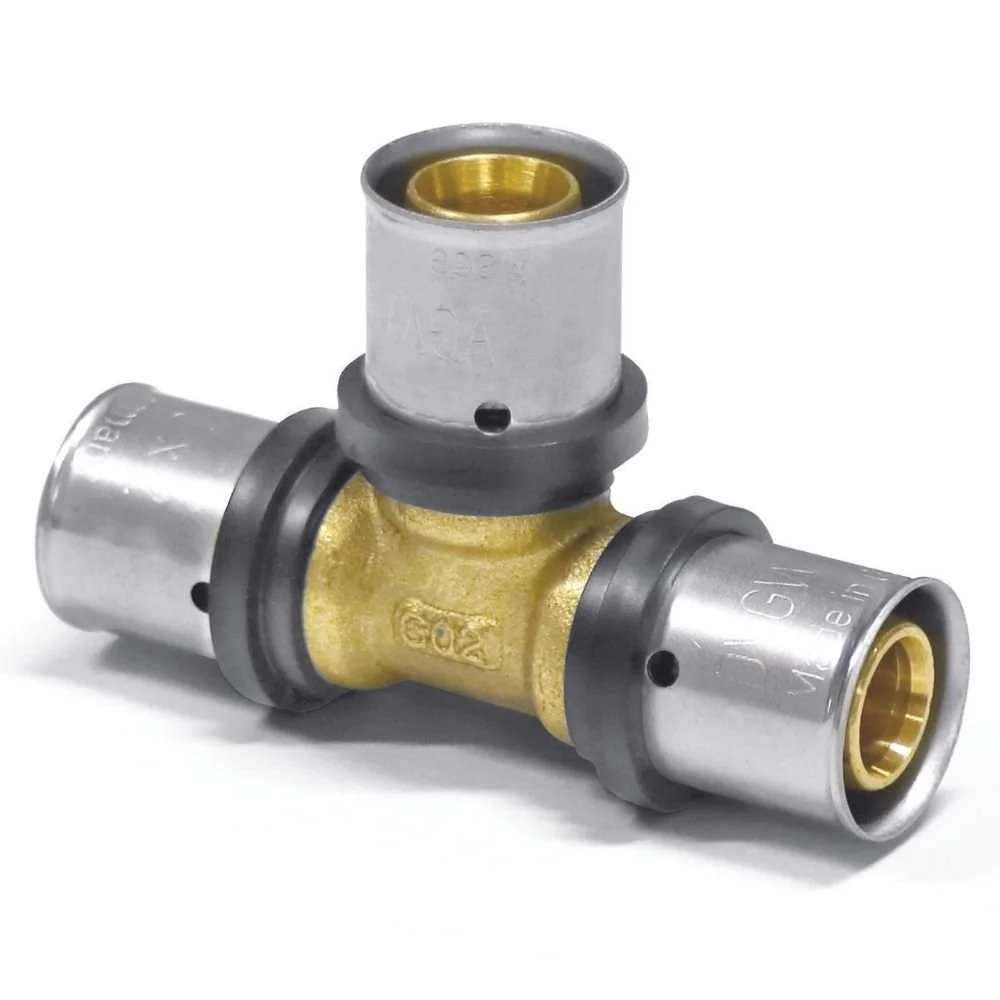

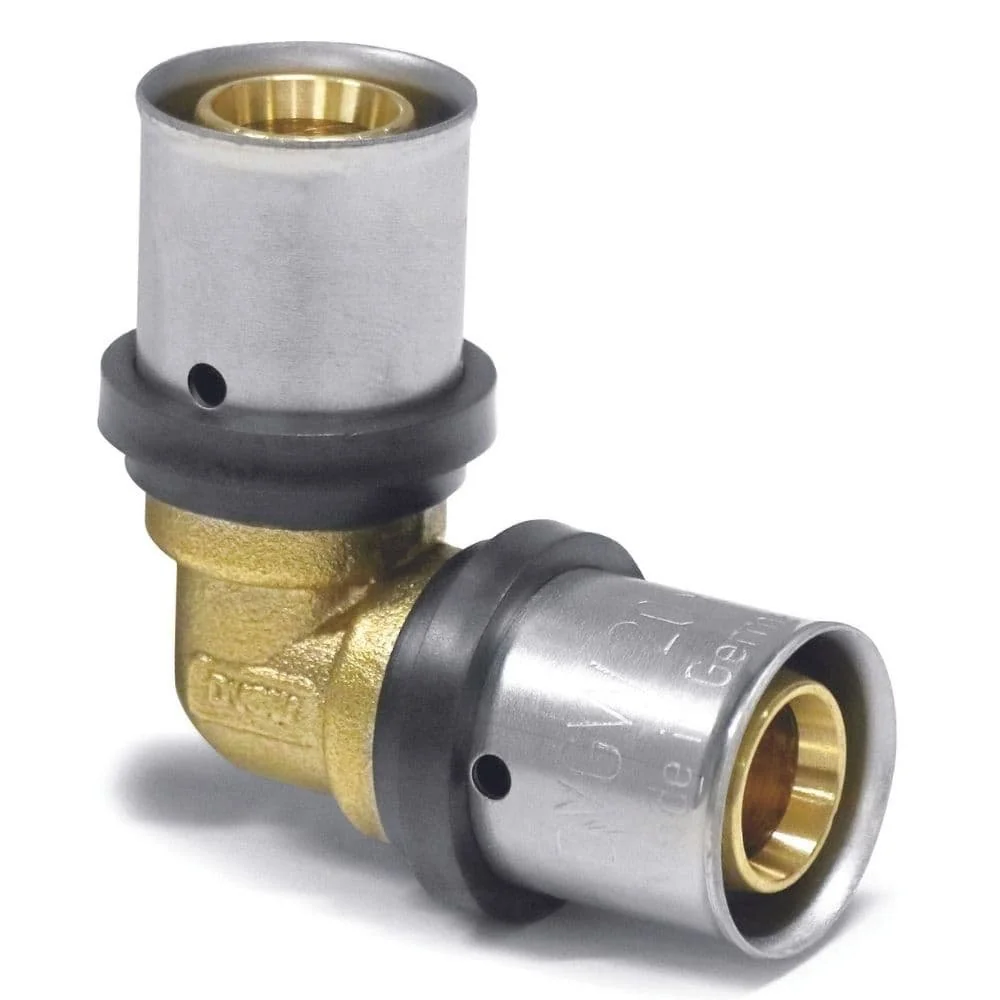

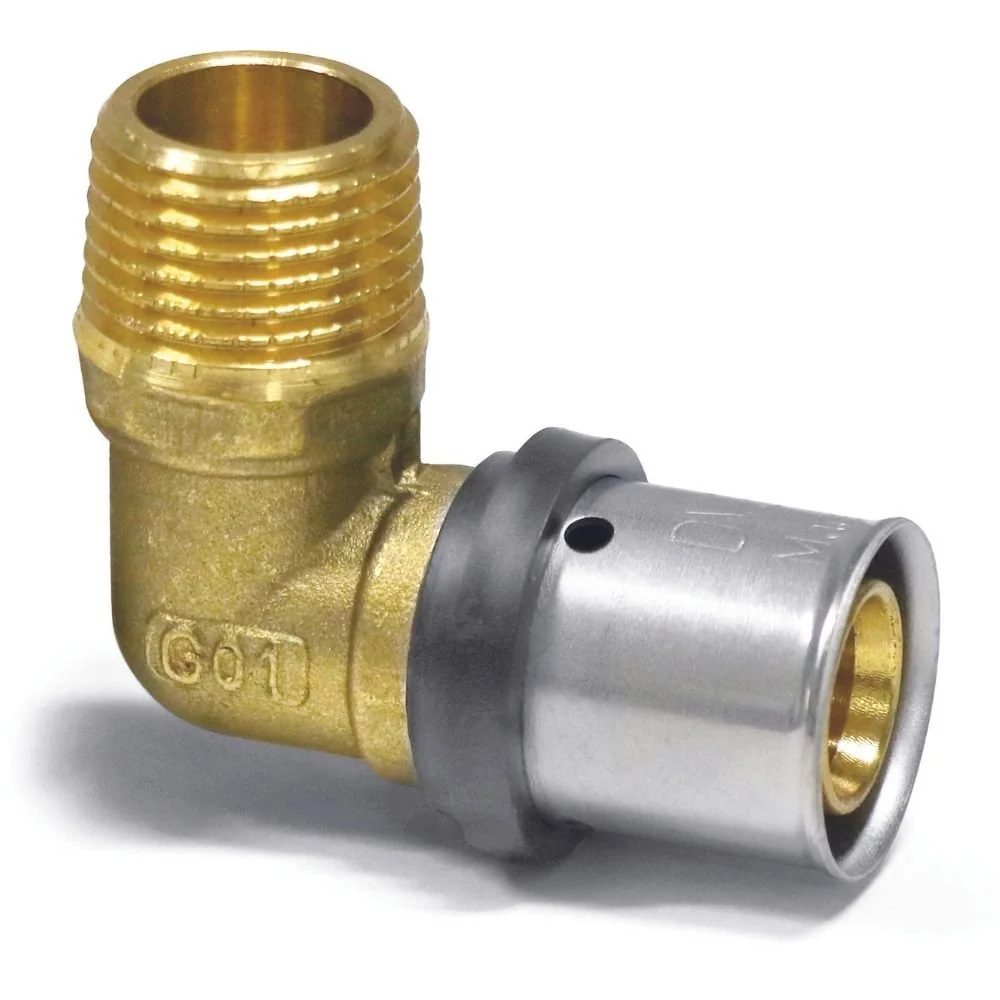

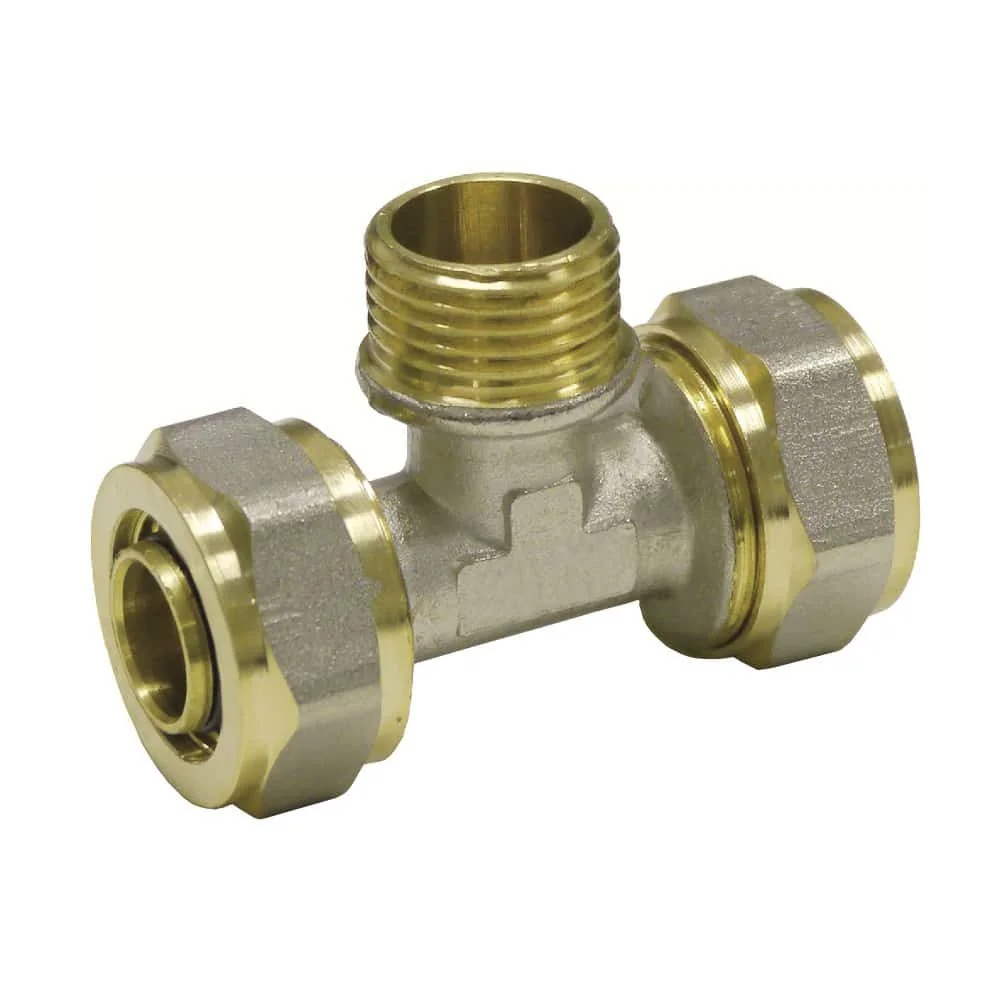

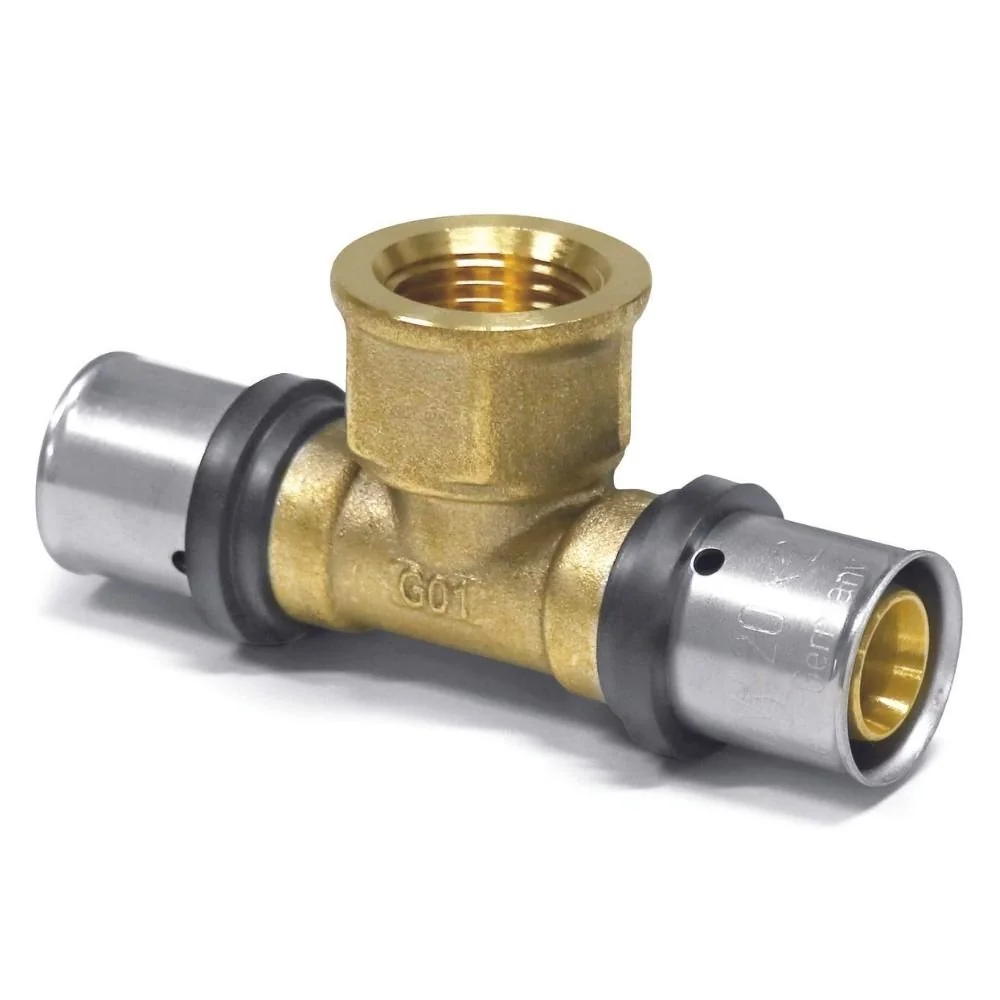

Für eine Richtungsänderung nennt die Kategorie unter anderem einen 90-Grad-Winkel mit 32 mm sowie Übergangswinkel mit 20 x 2 und 1/2 AG. Für Abzweige sind T-Stücke mit gleichen Maßen, mit reduziertem Abgang und mit Innen- oder Außengewinde aufgeführt. Die konkrete Kombination der Rohrseiten steht jeweils in der Produktbezeichnung.
Abzweige mit gleichen oder unterschiedlichen Maßen

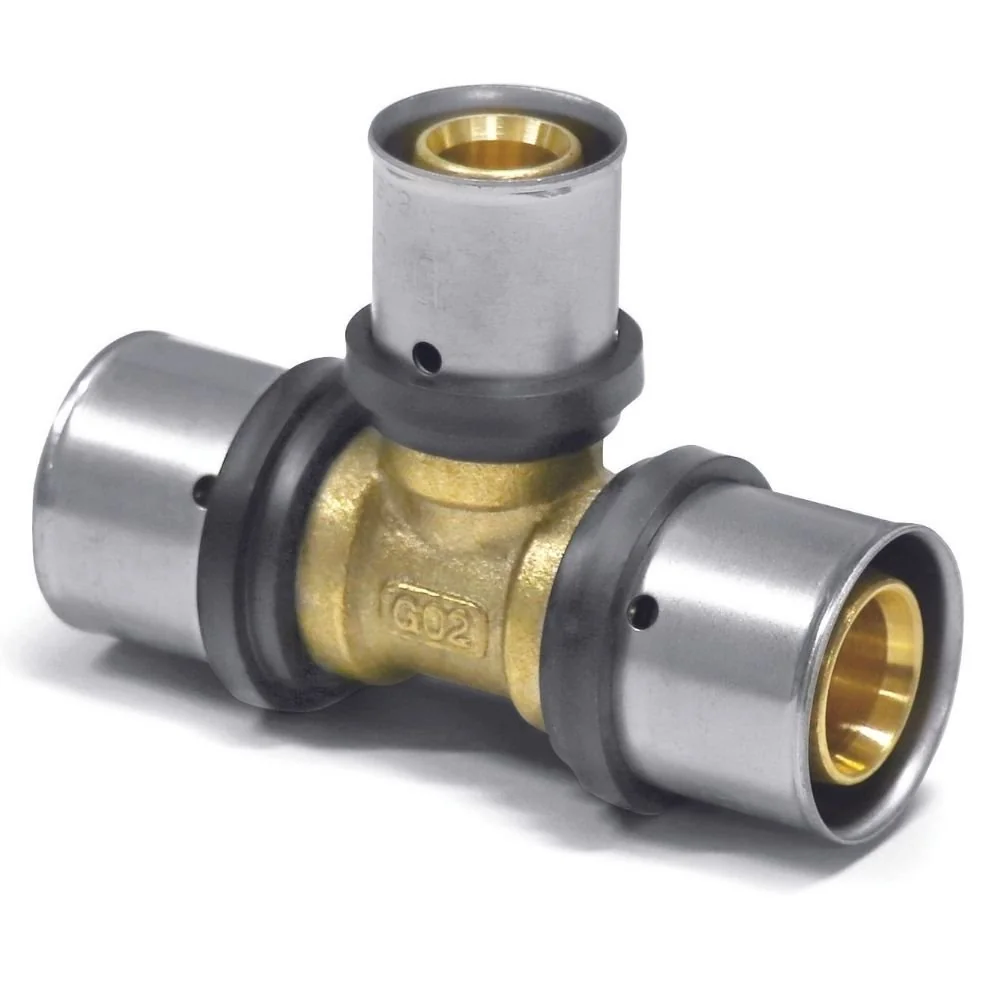

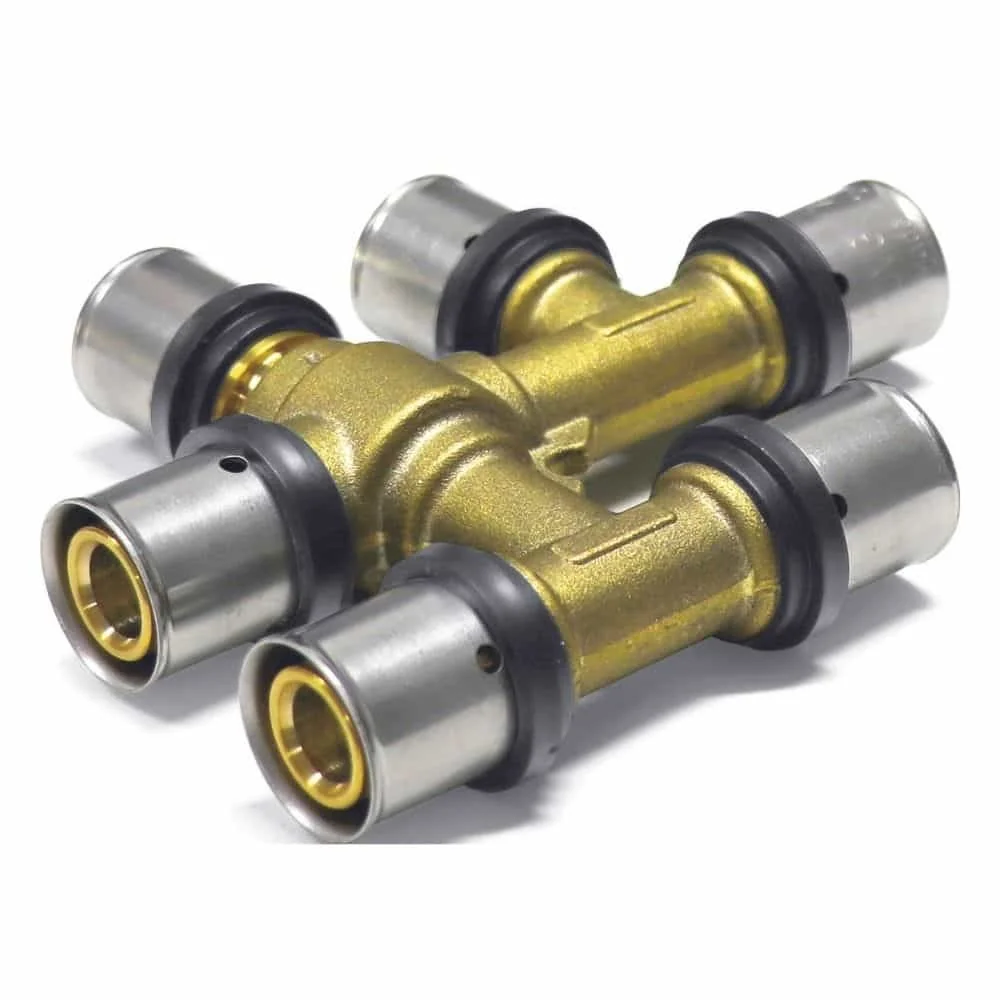

Das kreuzungsfreie T-Stück 20 x 2 – 16 x 2 – 16 x 2 führt drei Seitenangaben in einer festen Reihenfolge. Ein reduziertes T-Stück wird mit 26 x 3 – 16 x 2 – 26 x 3 beschrieben. Für die Auswahl ist deshalb der Abgang ebenso relevant wie die beiden durchgehenden Seiten.
Wandwinkel mit Montageplatte

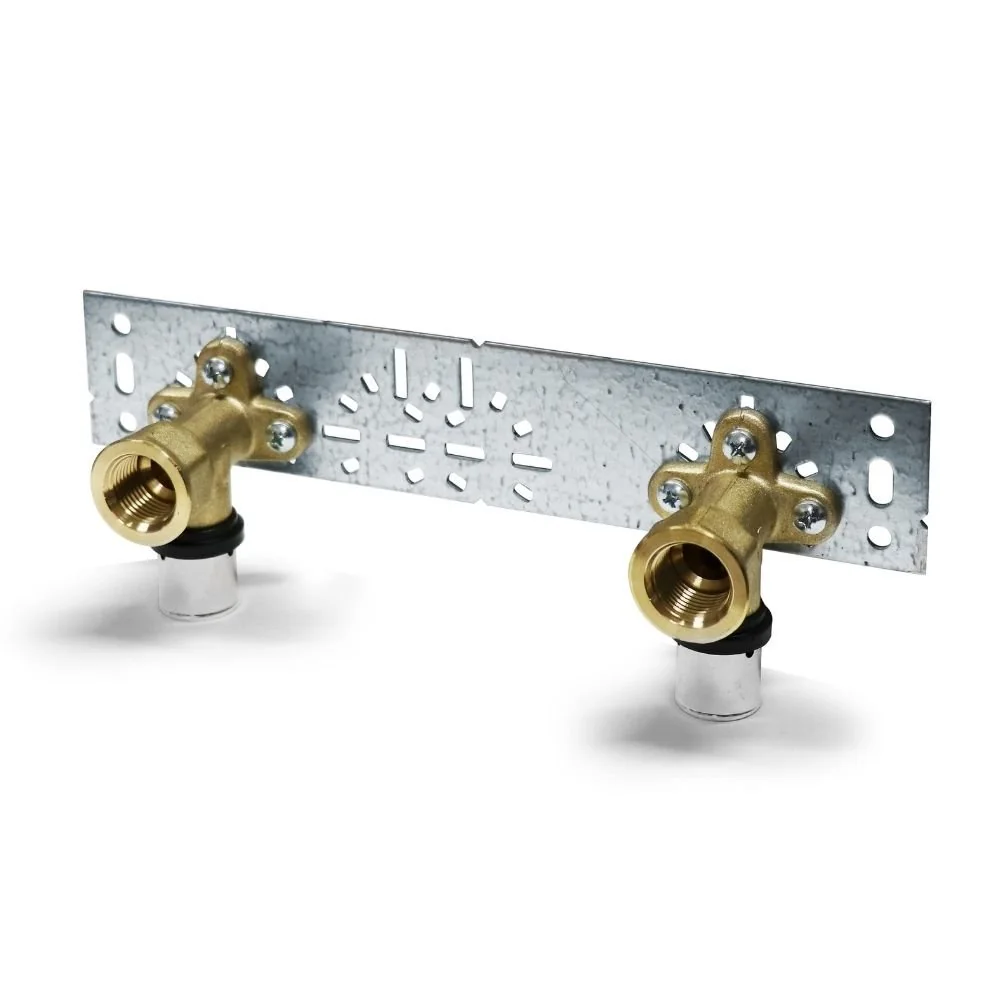

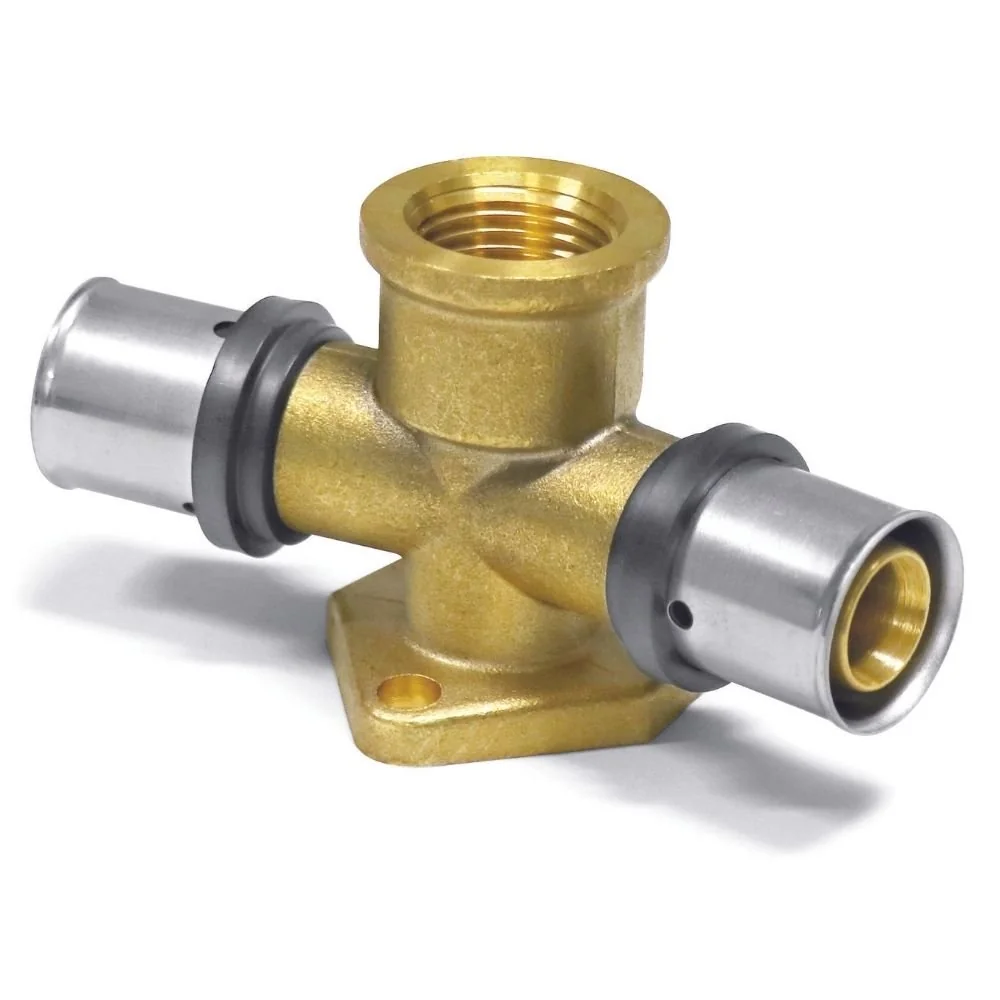

Bei Wandwinkeln nennt eine Faktenkarte 16 mm und eine Montageplatte. Eine weitere Ausführung führt 20 x 2, 1/2 und ebenfalls eine Montageplatte. Wer einen Wandanschluss plant, vergleicht diese Angaben mit dem vorhandenen Rohr und dem Anschluss am Einbauort.
Maße, Gewinde und Schreibweisen lesen
In den Faktenkarten erscheinen 16 x 2, 20 x 2, 26 x 3 und 32 mm. Diese Angaben werden nicht unter einer gemeinsamen Kurzform zusammengefasst: 32 mm und 32 x 3 sind in den Produktkarten getrennte Schreibweisen. Die vorhandene Rohrangabe sollte daher in derselben Form mit dem Artikel abgeglichen werden.
Leseschlüssel: IG steht für Innengewinde, AG für Außengewinde. In den Fakten finden sich zum Beispiel 1 Zoll IG, 1/2 AG und 3/4 IG. Erst Rohrmaß, Gewindeseite und Bauform gemeinsam ergeben die passende Variante.
Weitere Angaben wie Flügelgriff, Montageplatte oder eine genannte Anwendung gehören zur jeweiligen Ausführung. Sie sollten nicht von einer Variante auf eine andere übertragen werden.
Press- oder Schraubfitting: Montageweg vergleichen

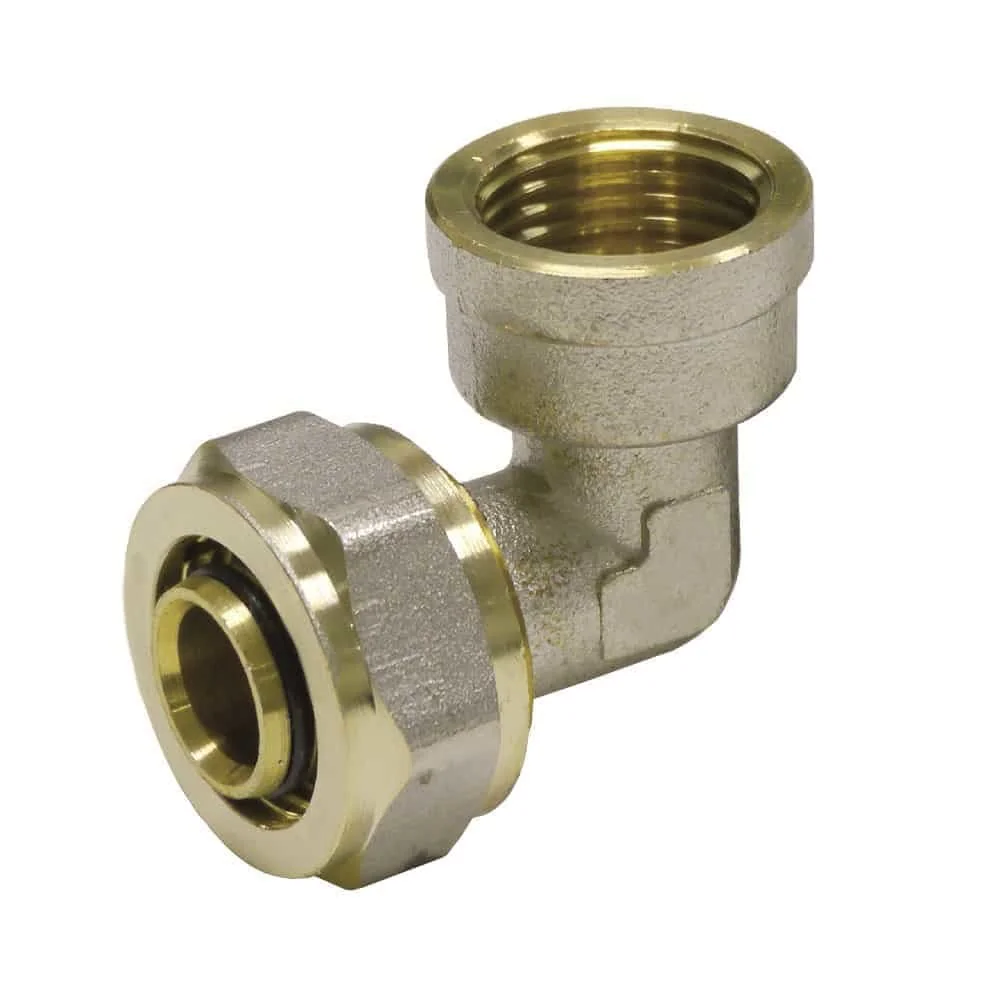

Die Namen unterscheiden die Montagearten. Pressvarianten sind als Pressfitting, Presskupplung oder Press-Wandwinkel bezeichnet. Beim Schraubfitting mit 16 mm und 3/4 IG wird die Montage ohne Pressen genannt. So lässt sich der Montageweg bereits aus der Produktbezeichnung eingrenzen; Rohrmaß, Gewinde und Bauform entscheiden anschließend über die Ausführung.
- Die vorhandene Rohrbezeichnung mit Maß und Wandstärke notieren.
- Die Schreibweise des Artikels genau übernehmen, zum Beispiel 20 x 2 oder 26 x 3.
- IG, AG oder eine gerade Rohrseite dem vorhandenen Anschluss zuordnen.
- Bei Press- und Schraubfitting den in der Produktkarte genannten Montageweg beibehalten.
Diese Reihenfolge hält die technischen Angaben getrennt und verhindert, dass eine Bauform mit einer nicht passenden Gewinde- oder Maßangabe kombiniert wird.
Zubehör für Zuschnitt und Biegung
Neben den Fittings stehen Zubehörartikel für die Vorbereitung von Verbundrohren in den Faktenkarten. Eine Rohrschere ist für Kunststoff- und Mehrschichtverbundrohre bis 40 mm beschrieben. Eine Außenbiegefeder wird mit 20 x 2,0 mm für Mehrschichtverbundrohre geführt. Beide Angaben helfen dabei, das Zubehör nach Rohrart und Maß einzuordnen.

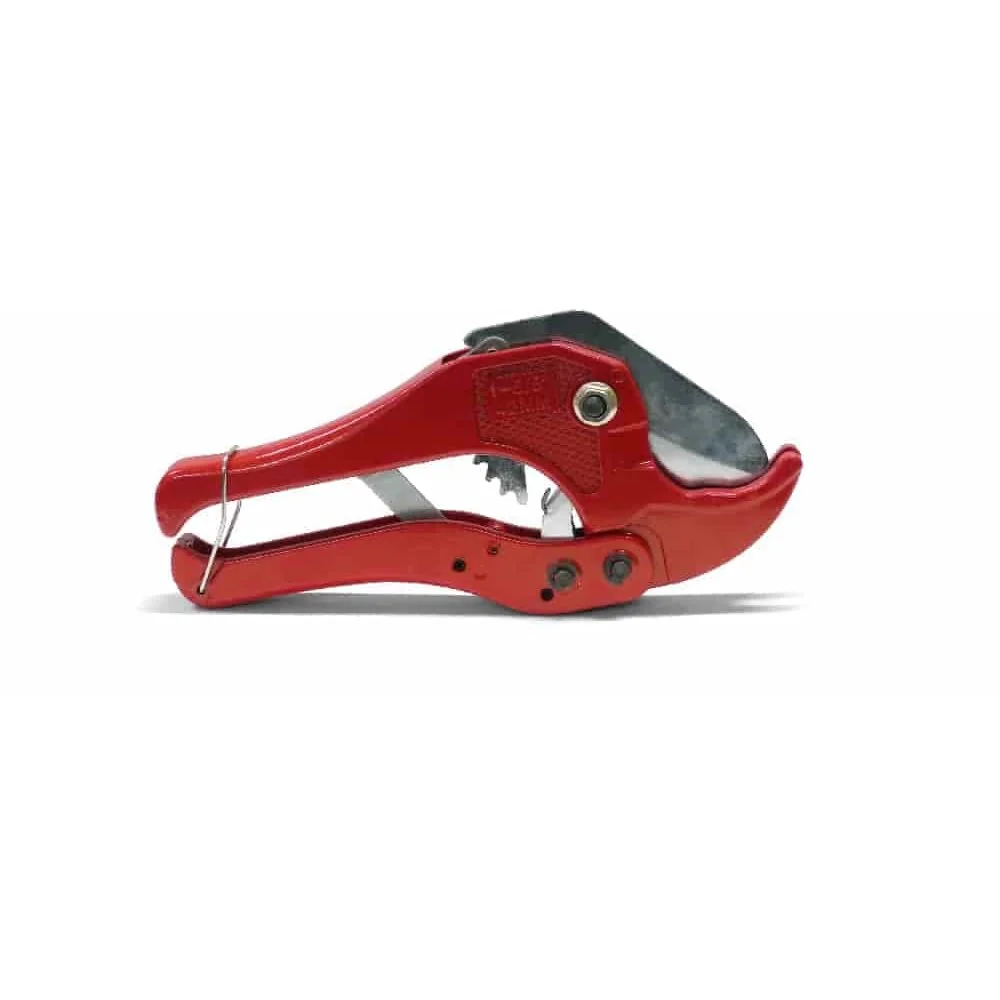

Rohrschere bis 40 mm
Für Kunststoff- und Mehrschichtverbundrohre laut Faktenkarte; die genannte Grenze ist 40 mm.

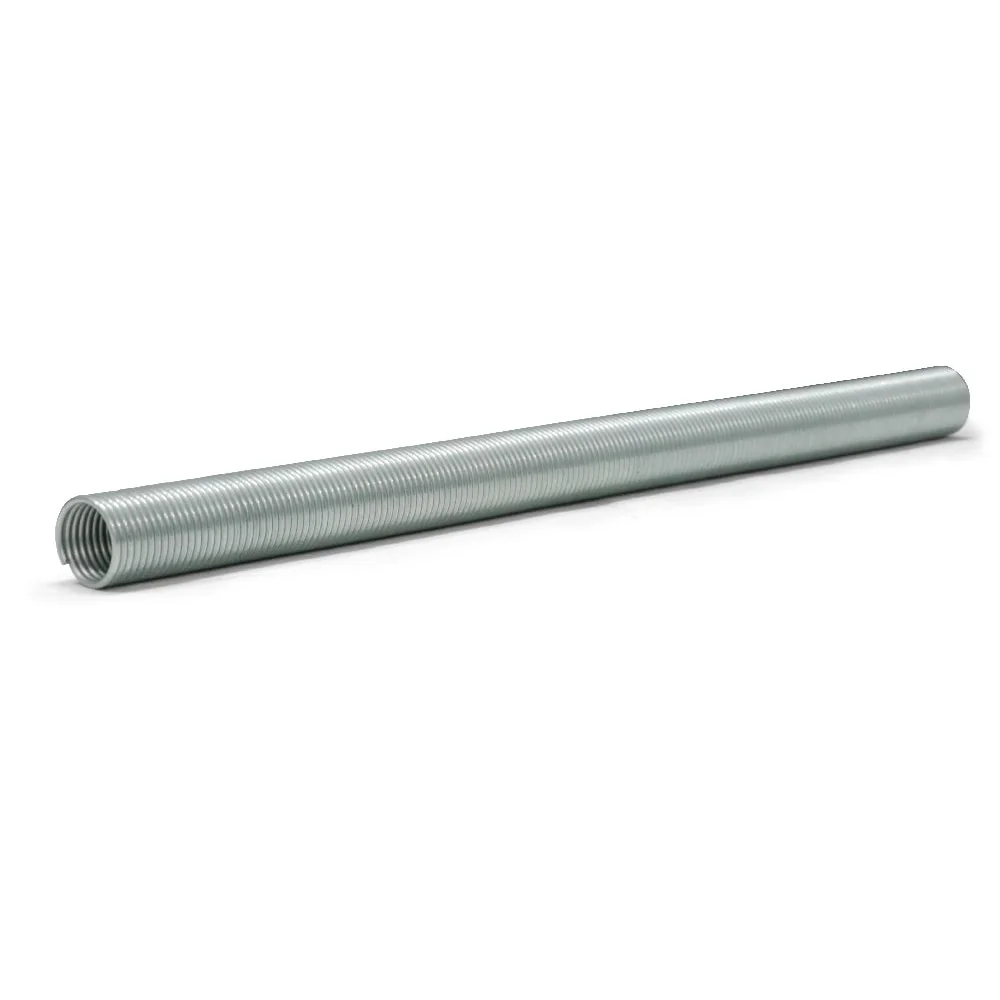

Außenbiegefeder 20 x 2,0 mm
Für Mehrschichtverbundrohre mit der in der Produktkarte aufgeführten Maßangabe.
Produktbeispiele zum Einordnen
Die folgenden Produktkarten zeigen unterschiedliche Kombinationen aus Form, Rohrmaß und Anschluss. Die Texte bleiben bei den Angaben der jeweiligen Faktenkarte.

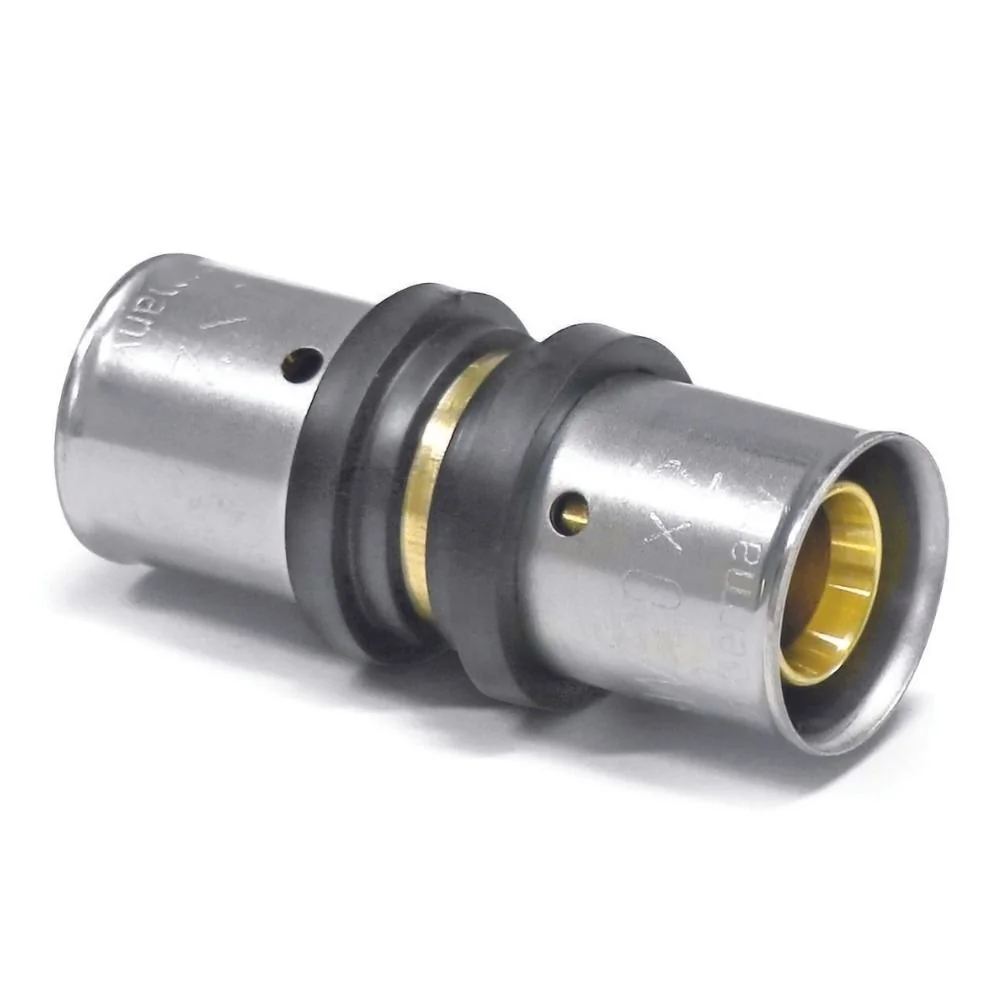

Pressfitting 32mm, Presskupplung, Verbinder, HeizungDie Faktenkarte nennt eine 32-mm-Kupplung für Heizung und ein Produktgewicht von 0,12 kg.
Pressfitting 32mm, Übergangsverschraubung 1 Zoll IG, MehrschichtverbundrohrDie Produktkarte führt 32 mm, 1 Zoll IG und Mehrschichtverbundrohr; das Gewicht ist mit 0,19 kg angegeben.

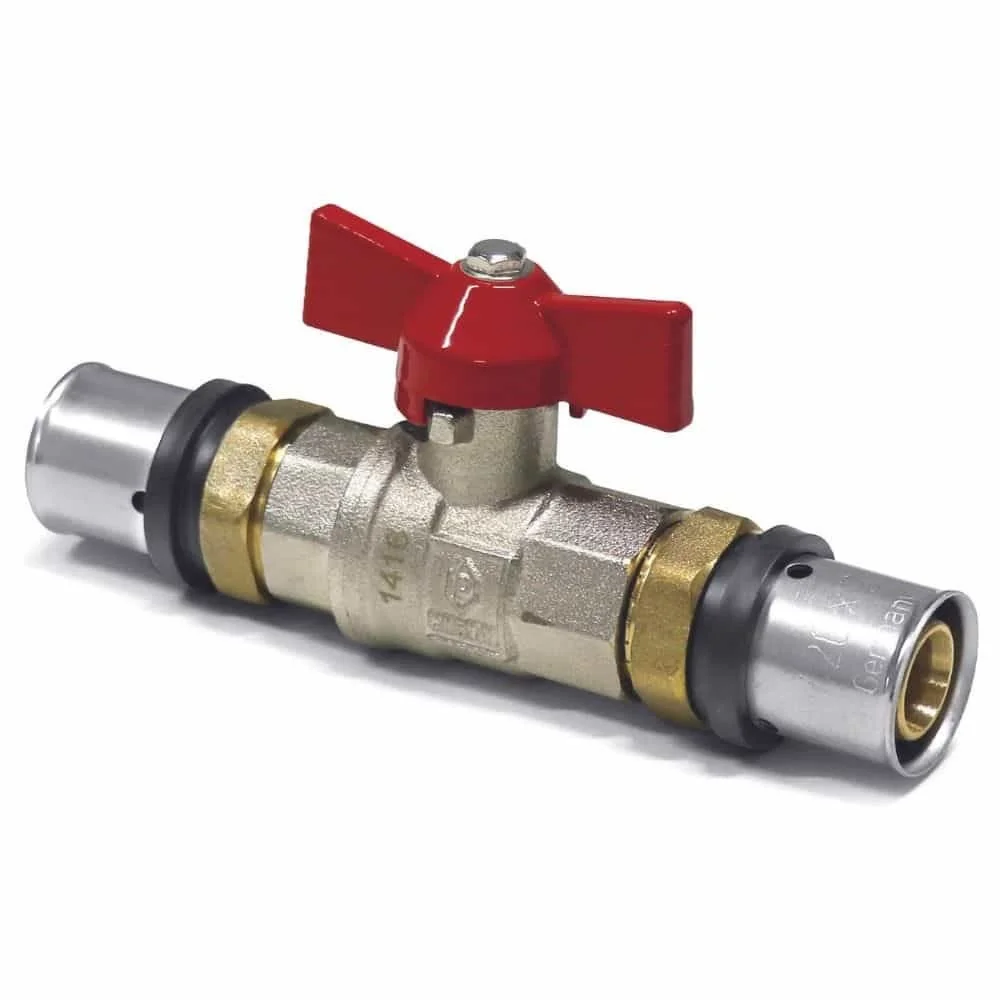

Pressfitting Kugelhahn rot Flügelgriff 26 x 3Die Produktkarte nennt einen roten Flügelgriff, das Maß 26 x 3 und ein Gewicht von 0,44 kg.
Rohrwerkstoff und Nachbarbereiche
Die Kategorie bezieht sich auf Alu-Verbundrohr. Für andere Rohrwerkstoffe stehen in den Nachbarbereichen eigene Bezeichnungen. Ein Abgleich des vorhandenen Rohrwerkstoffs mit dem Kategorienamen verhindert eine Vermischung der Systeme.
Nachbarbereich für die im Namen genannte Kupfer-Ausführung.
Nachbarbereich für die im Namen genannte Edelstahl-Ausführung.
Häufige Fragen zu Pressfittings Alu Verbundrohr
Welche Bauform passt zu einer geraden Verbindung?
Für eine gerade Verbindung werden in den Produktangaben Kupplungen beziehungsweise Verbinder geführt. Ein T-Stück beschreibt eine Abzweigung, ein Winkel eine Richtungsänderung, und eine Übergangsverschraubung einen Anschluss mit zusätzlicher Gewindeangabe. Maß und Anschluss werden aus der jeweiligen Produktkarte übernommen.
Wie lese ich Angaben wie 20 x 2 oder 26 x 3?
Diese Schreibweisen stehen in den Faktenkarten für konkrete Ausführungen. Genannt werden unter anderem 16 x 2, 20 x 2, 26 x 3 und 32 mm. 32 mm und 32 x 3 sollten deshalb nicht als dieselbe Angabe behandelt werden; die Schreibweise der vorhandenen Leitung muss mit der Produktkarte übereinstimmen.
Was bedeuten IG und AG?
IG steht für Innengewinde, AG für Außengewinde. In den Faktenkarten erscheinen zum Beispiel 1 Zoll IG, 1/2 AG und 3/4 IG. Für einen passenden Anschluss wird die Gewindeseite des Fittings der vorhandenen Gegenstelle zugeordnet.
Wann ist ein Schraubfitting ohne Pressen relevant?
Die Faktenkarte einer 16-mm-Kupplung mit 3/4 IG nennt die Montage ohne Pressen. Pressvarianten tragen dagegen Bezeichnungen wie Pressfitting oder Presskupplung. Die Montageart ist daher ein eigenes Auswahlkriterium neben Maß, Gewinde und Bauform.
Welches Zubehör wird für Verbundrohre genannt?
Eine Rohrschere ist für Kunststoff- und Mehrschichtverbundrohre bis 40 mm beschrieben. Eine Außenbiegefeder wird mit 20 x 2,0 mm für Mehrschichtverbundrohre geführt. Beide Angaben beziehen sich auf die jeweilige Produktkarte und sollten mit dem vorhandenen Rohrmaß abgeglichen werden.
Was kennzeichnet das Kugelhahn-Beispiel?
Die Produktkarte nennt einen Pressfitting-Kugelhahn mit rotem Flügelgriff und dem Maß 26 x 3. Damit unterscheidet er sich in der Bauform von einer geraden Kupplung oder einem T-Stück. Für die Auswahl sind die genannte Form und die Maßangabe maßgeblich.
