Pressfittings
Pressfittings verbinden Rohrabschnitte, Abzweige, Richtungswechsel und Gewindeanschlüsse. Im Sortiment finden sich Ausführungen für Mehrschichtverbundrohr, Edelstahl-Gewindefittings und Übergänge zu Kupferrohr. Rohrmaß, Gewindeart und Bauform zeigen, welche Variante zur geplanten Rohrführung passt.
Pressfittings nach Aufgabe auswählen
Pressfittings stehen für unterschiedliche Verbindungsaufgaben: gerade Rohrstrecken, Abzweige, Richtungswechsel, Übergänge zu Gewinden, Wandanschlüsse und das Verschließen eines Rohrendes. Die Produktkarten im Sortiment unterscheiden unter anderem Kupplungen, T-Stücke, Winkel, Wandwinkel, Kugelhähne und Stopfen. Für eine nachvollziehbare Zuordnung zählen drei Angaben: Rohrmaß, Bauform und Anschlussseite.

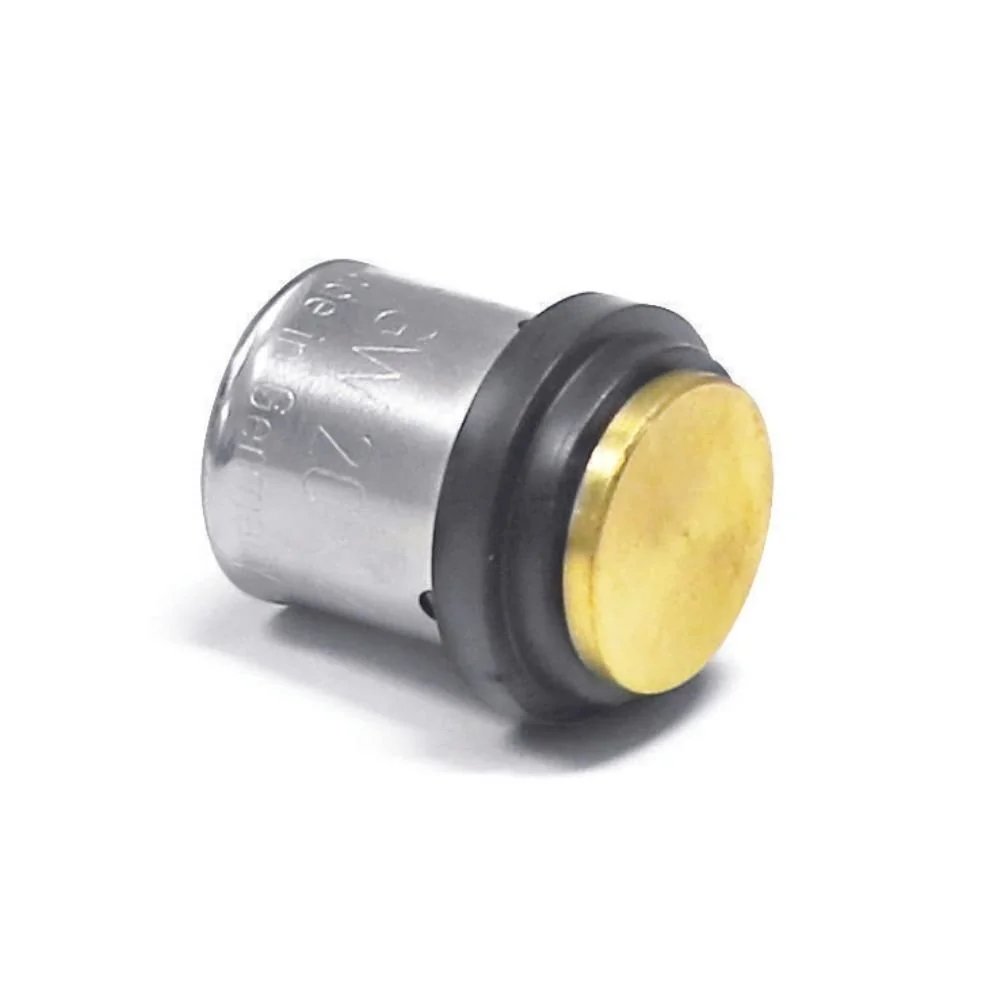

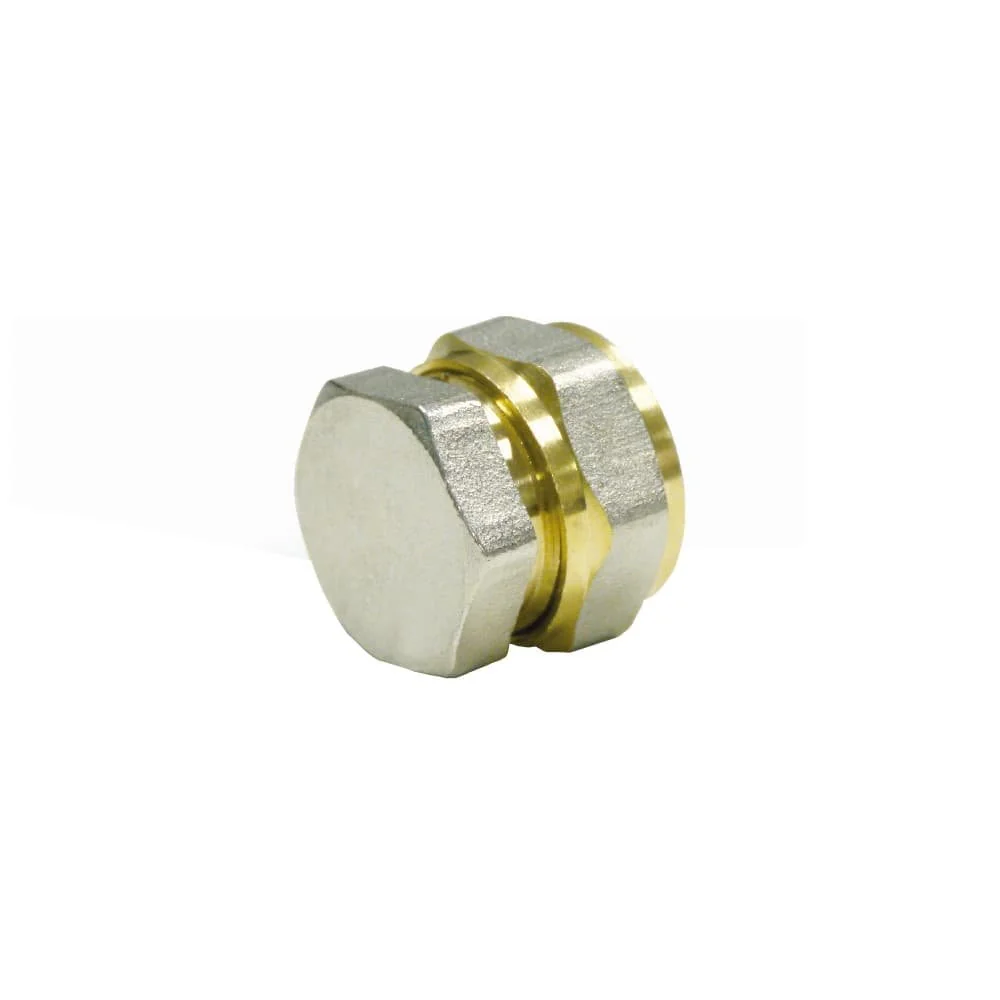

Bei einer geraden Strecke wird eine Kupplung zwischen zwei Rohrenden eingeplant. Ein T-Stück führt eine zusätzliche Leitung ab; ein Winkel verändert die Richtung. Eine Übergangsverschraubung verbindet ein Rohrmaß mit einem Innengewinde, während ein Übergangswinkel dieselbe Aufgabe in abgewinkelter Bauform übernimmt. Ein Wandwinkel verbindet den Rohrverlauf mit einem festgelegten Anschluss an der Wand. Ein Stopfen beendet einen Anschluss, ein Kugelhahn ergänzt eine Absperrung im Rohrverlauf.
Die sachliche Reihenfolge bei der Auswahl lautet daher: zuerst die Rohrseite und den Leitungsverlauf bestimmen, danach Gewinde und Maß abgleichen und erst dann Material sowie Zusatzteile betrachten. So bleiben Kupplung, Reduzierung, T-Stück und Übergang klar voneinander getrennt.
Rohrmaß, Gewinde und Verbindungsart
Rohrmaß eindeutig zuordnen
In den Produktkarten kommen unter anderem die Maßangaben 16 x 2, 20 x 2, 26 x 3 und 32 x 3 beziehungsweise 32 mm vor. Diese Schreibweise sollte vollständig mit der Bezeichnung des vorhandenen Rohres abgeglichen werden. Bei einem T-Stück mit reduzierter Mitte lautet die Maßfolge zum Beispiel 26 x 3 – 16 x 2 – 26 x 3. Das mittlere Maß beschreibt dabei den abweichenden Anschluss in der aufgeführten Reihenfolge. Die Angabe 32 mm allein führt dagegen zu einer anderen Auswahl als eine Variante mit zusätzlichem 1-Zoll-Innengewinde.
AG, IG und Übergänge lesen
AG steht für Außengewinde, IG für Innengewinde. Ein Pressfitting mit 20 x 2 und 1/2 Zoll AG hat damit eine Rohrseite und einen außenliegenden Gewindeanschluss. Die Übergangsverschraubung 32 mm mit 1 Zoll IG aus dem Sortiment nennt dagegen ein Innengewinde. Auch die Ausführung 26 x 3 – 1 1/2 Zoll IG ist als Übergang mit Innengewinde beschrieben. Bei einem Gewindeanschluss zählt nicht nur die Zollangabe, sondern auch die Richtung des Gewindes und das Rohrmaß auf der zweiten Seite.
Für die Planung hilft ein kurzer Abgleich der Anschlussfolge: Rohrmaß links, Rohrmaß rechts oder Abzweig in der Mitte, danach AG oder IG. Bei einer Kupplung mit beidseitig gleichem Rohrmaß steht die Verbindung zweier Rohrenden im Vordergrund. Bei einer Übergangsverschraubung oder einem Übergangswinkel wird zusätzlich der Gewindeanschluss berücksichtigt.
Kupplungen und Reduzierungen für den Leitungsverlauf

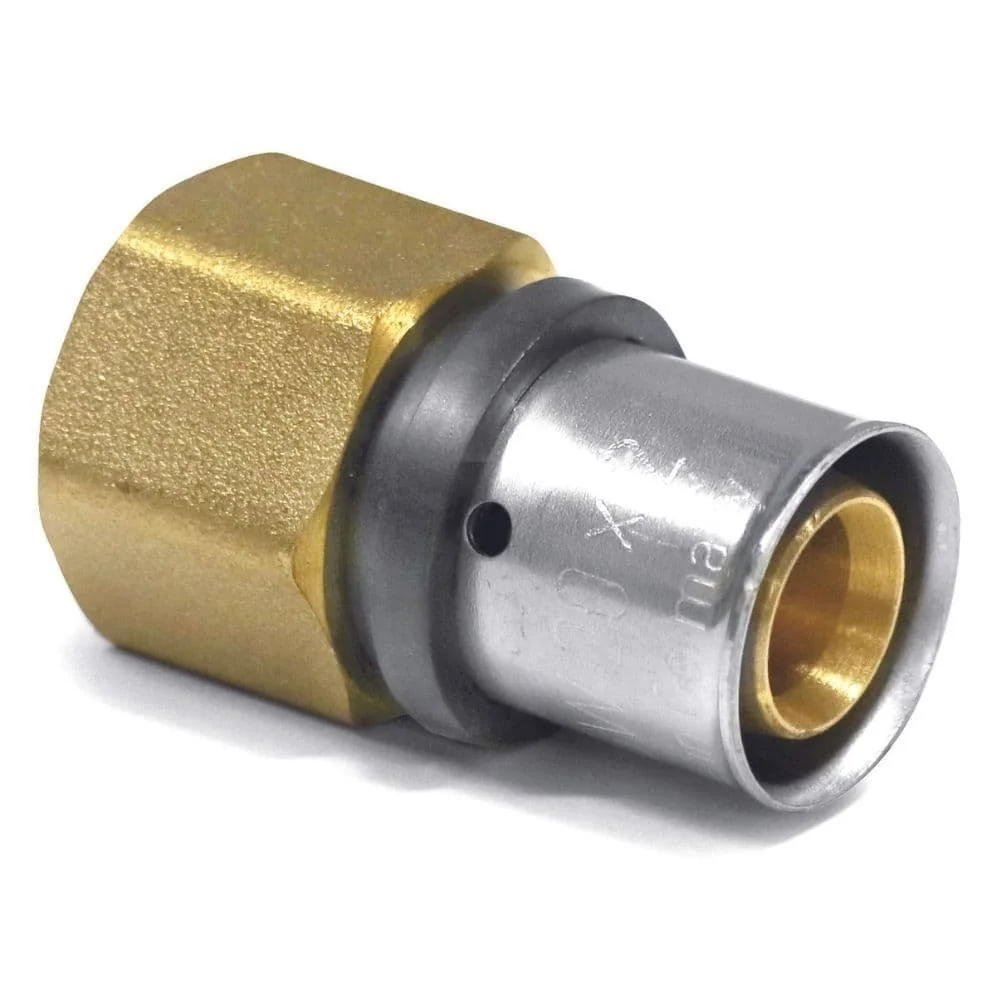

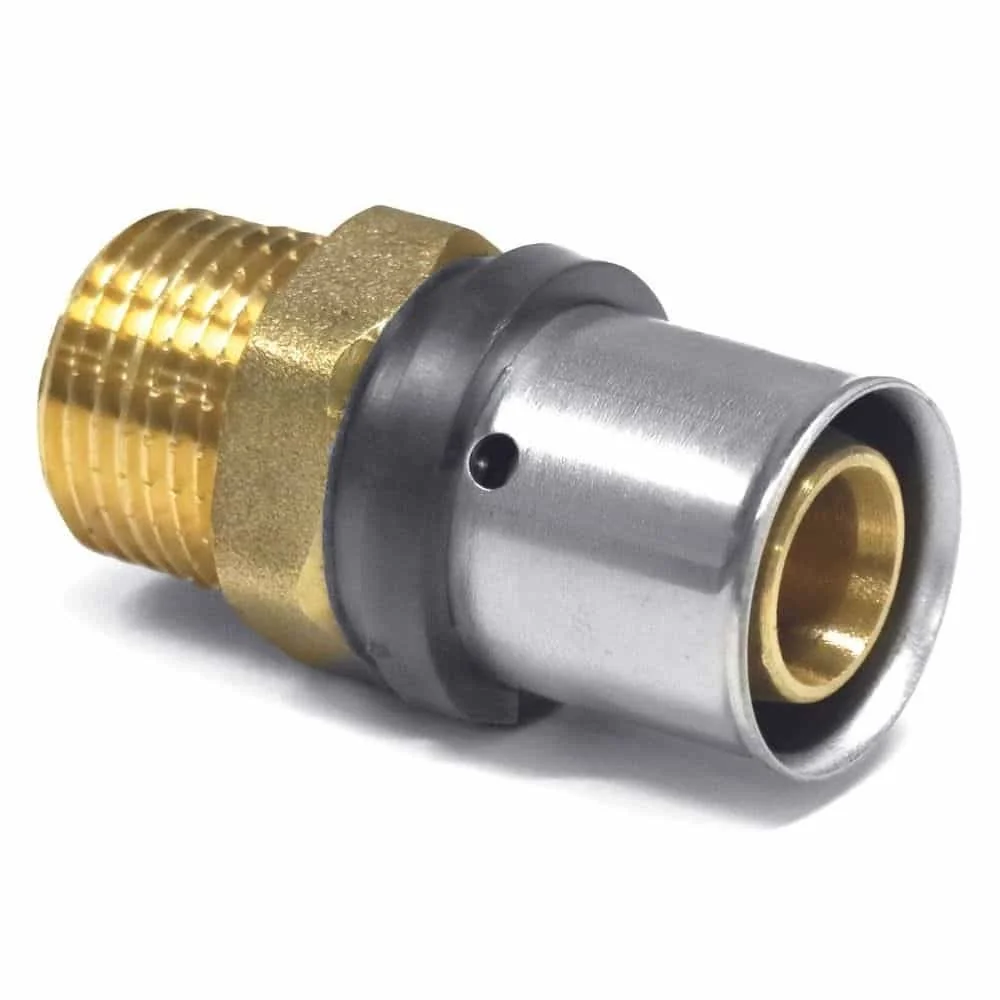

Kupplungen sind die geraden Verbinder innerhalb der Kategorie. Die Produktkarten nennen beispielsweise eine Presskupplung mit 32 mm, eine Kupplung 20 x 2 mit 1/2 Zoll AG sowie eine 32-mm-Kupplung mit Innengewinde. Diese Varianten unterscheiden sich nicht nur durch das Maß, sondern auch durch die Anschlussseite. Für zwei Rohrenden mit gleichem Maß wird eine andere Bauform benötigt als für den Übergang von Rohr zu Gewinde.

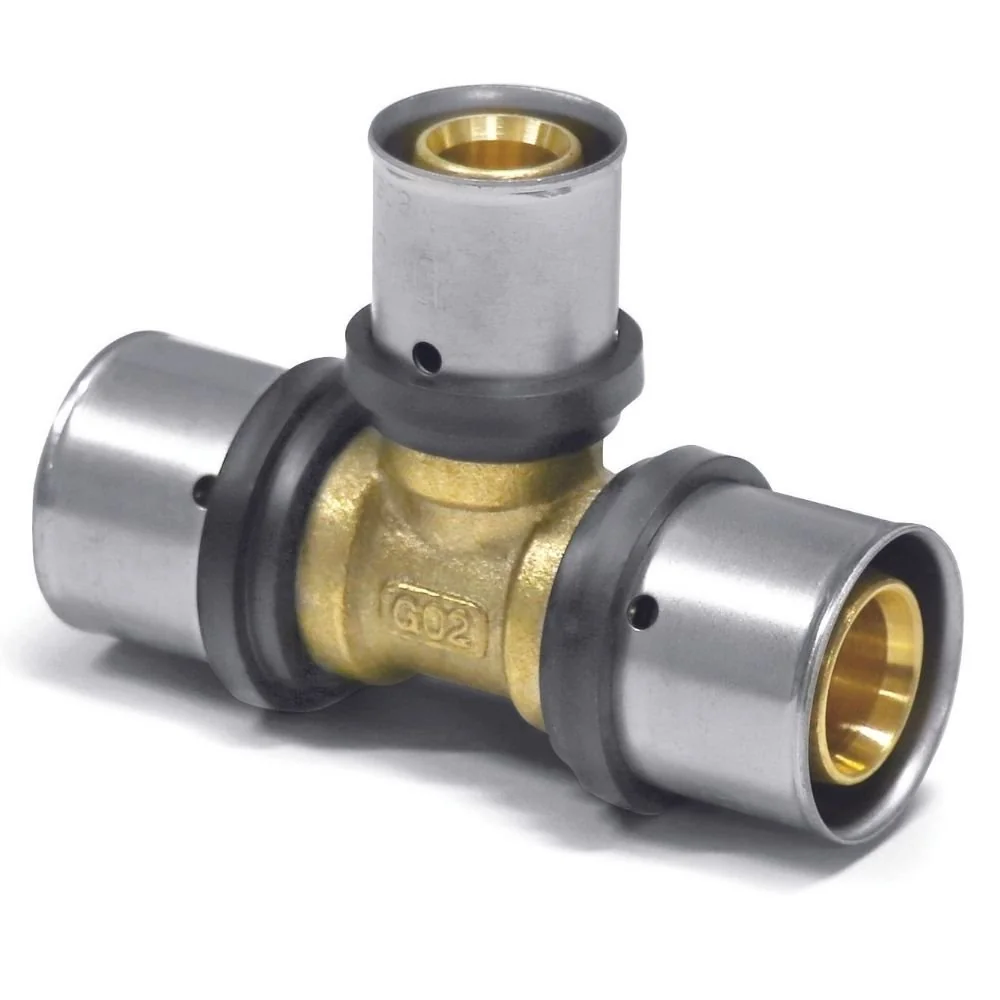

Reduzierte Ausführungen bringen unterschiedliche Rohrmaße in einer Verbindung zusammen. Beim T-Stück 26 x 3 – 16 x 2 – 26 x 3 liegt der kleinere Anschluss in der Mitte. Die Maßfolge sollte immer in derselben Reihenfolge gelesen werden wie auf der Produktkarte. Bei einer Auswahl für 32 mm ist außerdem zu unterscheiden, ob eine gerade Kupplung, ein T-Stück oder ein Übergang mit Innengewinde gesucht wird.
Die Bezeichnung „Kupplung“ beschreibt die Grundform, „Übergang“ weist auf einen Wechsel zu einem anderen Anschluss und „reduziert“ auf unterschiedliche Maße hin. Diese Begriffe erleichtern die Vorauswahl, ersetzen aber nicht den Abgleich der konkreten Anschlussfolge.
T-Stücke, Winkel und Abzweige

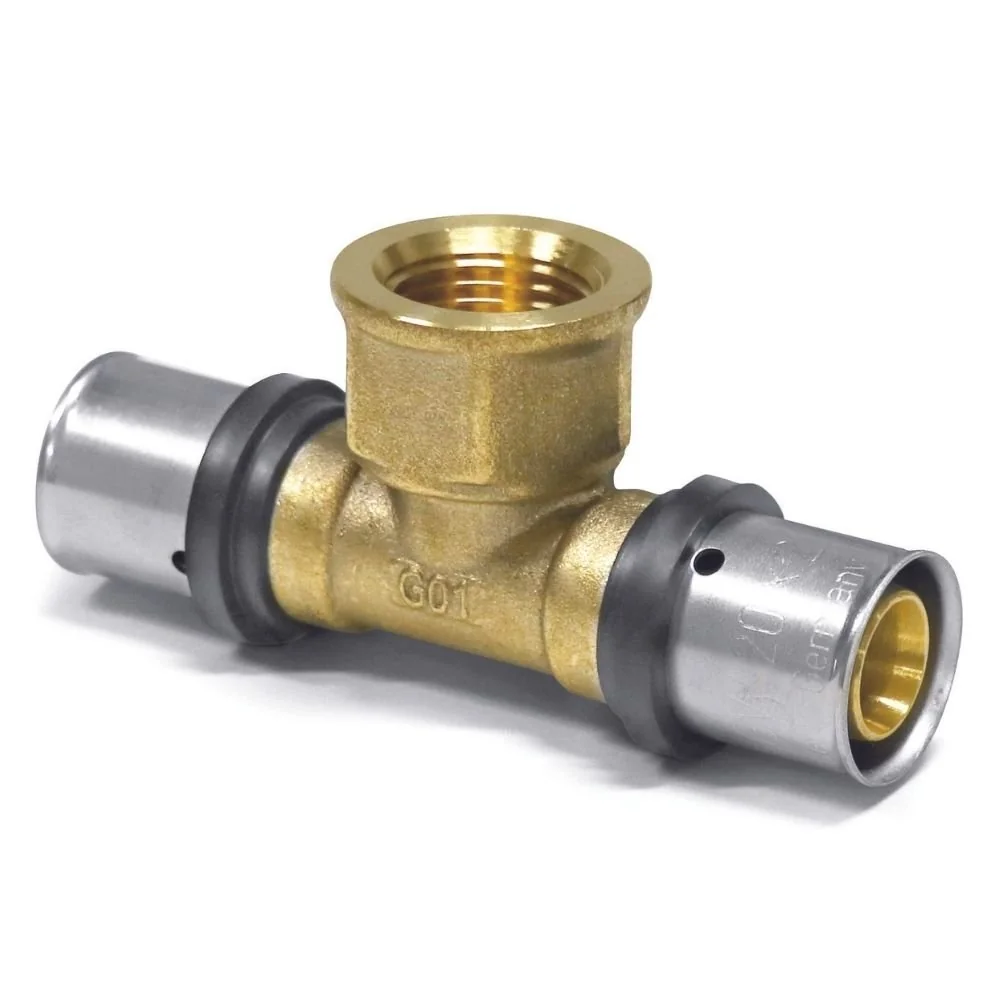

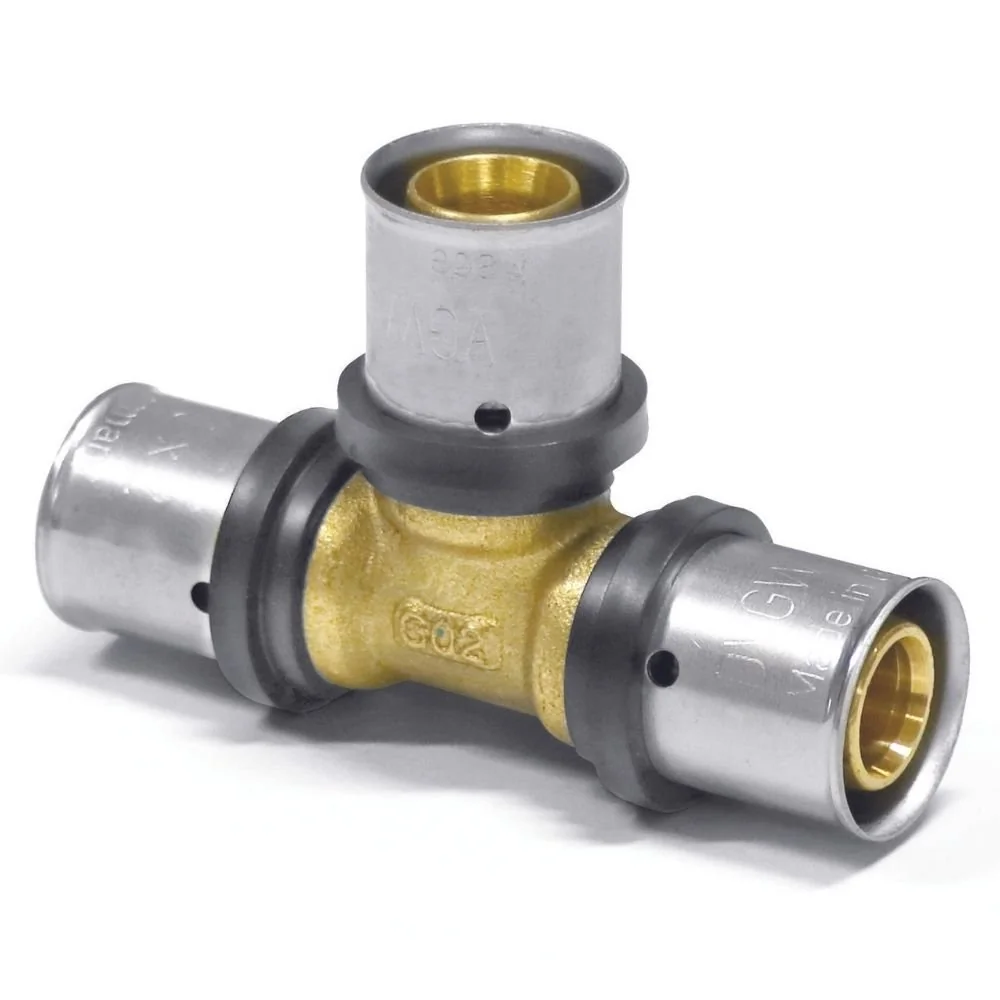

Ein T-Stück wird eingesetzt, wenn aus einem Rohrlauf ein zusätzlicher Abzweig entsteht. Im Sortiment sind gerade T-Stücke, seitlich reduzierte und mittig reduzierte Bauformen vertreten. Das T-Stück 20 x 2 – 16 x 2 – 16 x 2 ist als kreuzungsfrei bezeichnet. Eine weitere Ausführung führt 32 mm mit 1/2 Zoll Innengewinde zusammen. Für die Auswahl ist deshalb die Position des abweichenden Anschlusses genauso wichtig wie das Maß selbst.

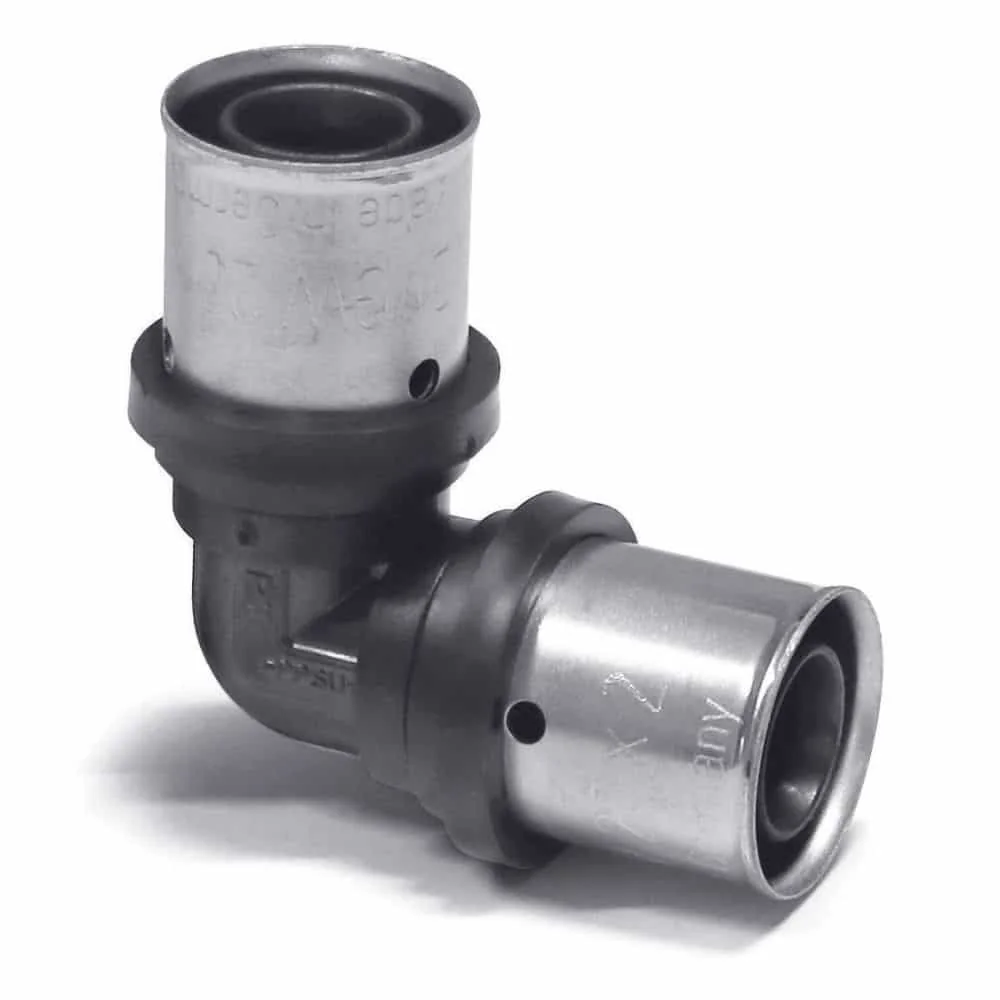

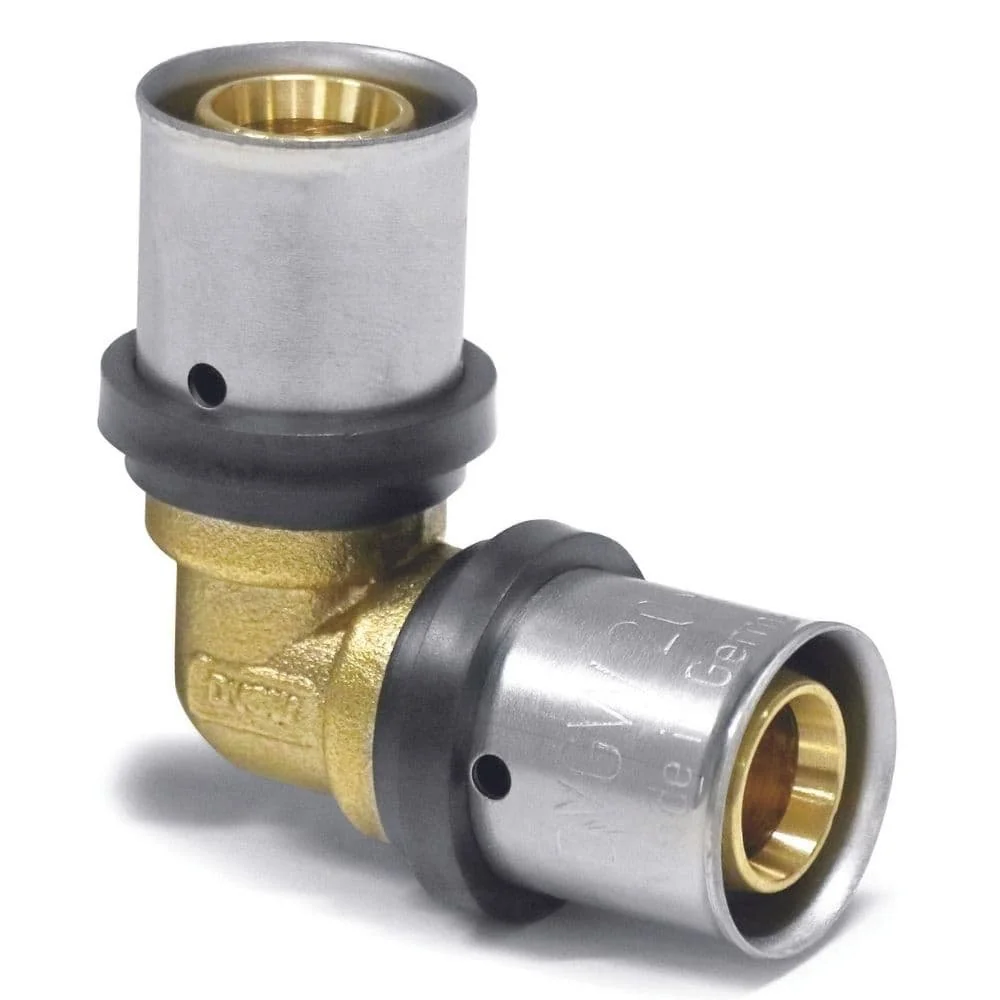

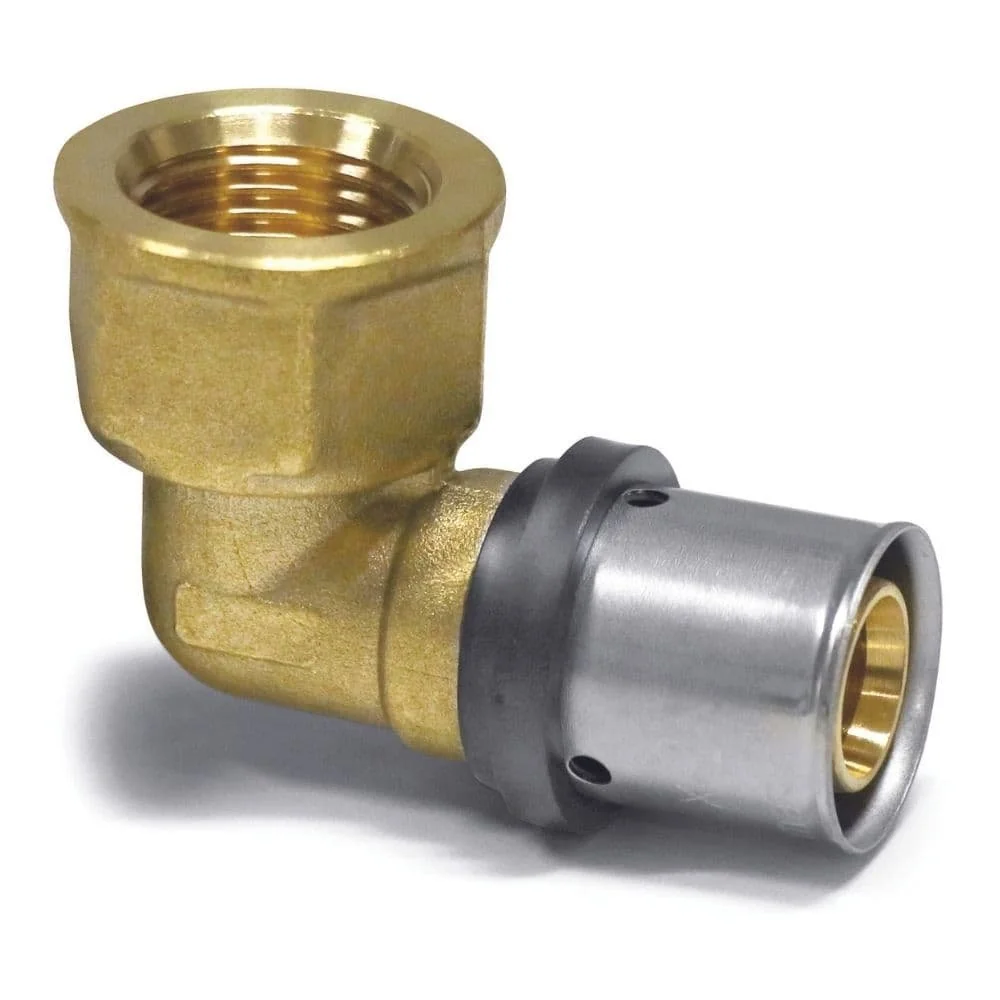

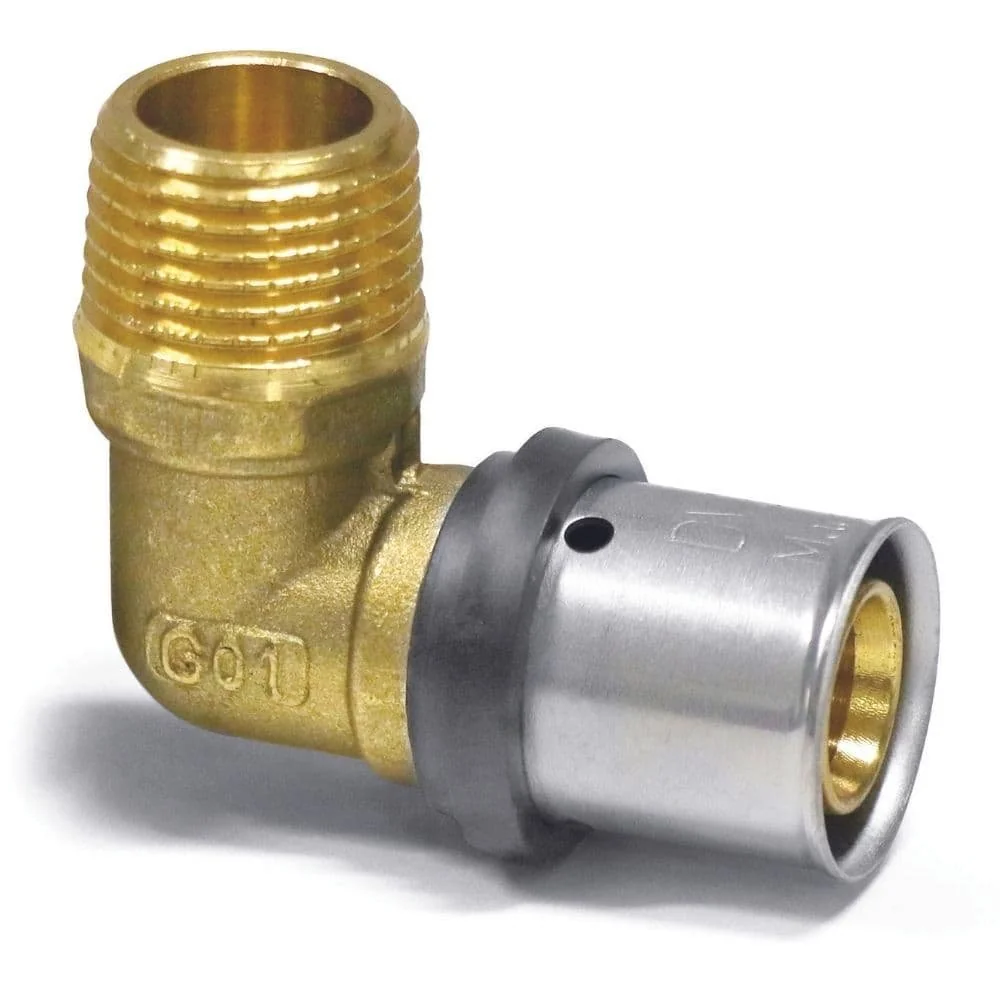

Winkel verändern die Richtung der Leitung. Übergangswinkel verbinden diese Richtungsänderung mit einem Gewinde, zum Beispiel 20 x 2 mit 1/2 Zoll AG oder 26 x 3 mit 3/4 Zoll AG. Der Winkel 26 x 3 mit 3/4 Zoll AG ist als Übergangswinkel bezeichnet; die Rohrseite und die Gewindeseite stehen damit bereits in der Produktbezeichnung. Bei einem 16-mm-Wandwinkel mit Montageplatte kommt zusätzlich die Befestigung an der Wand hinzu.

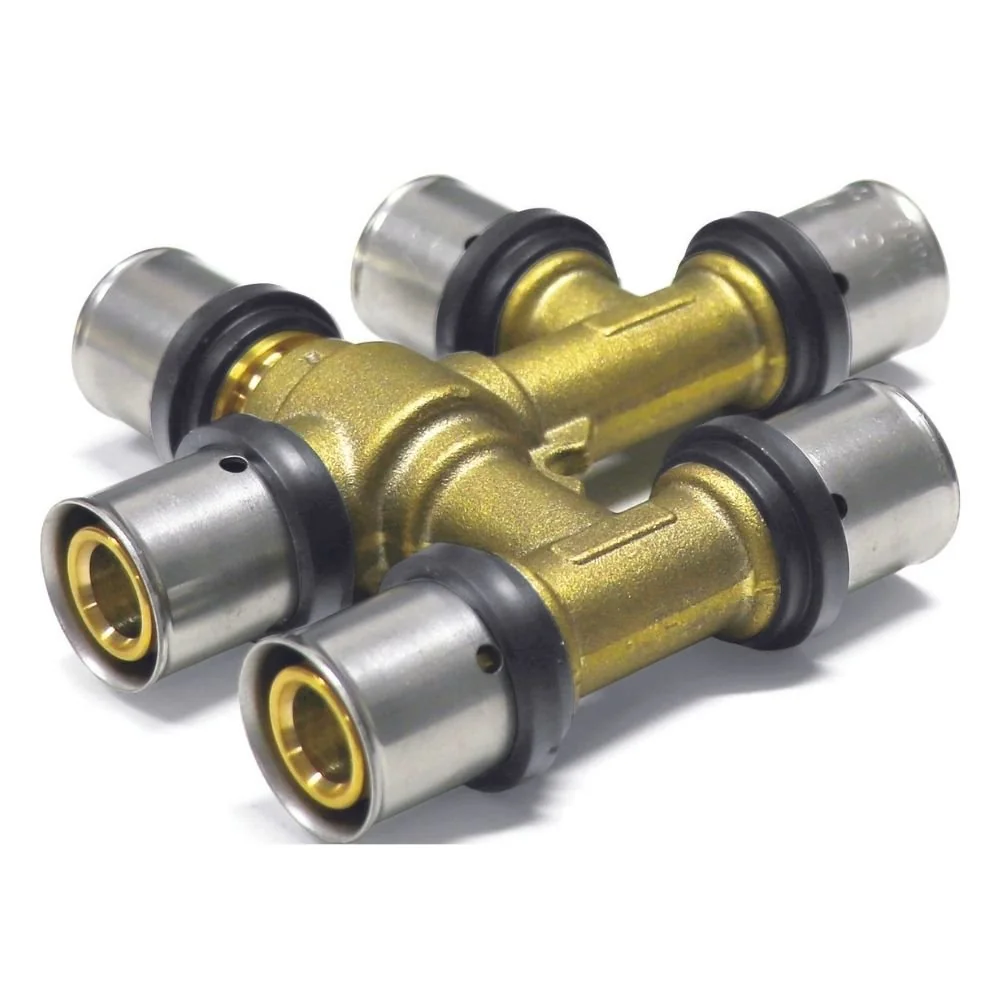

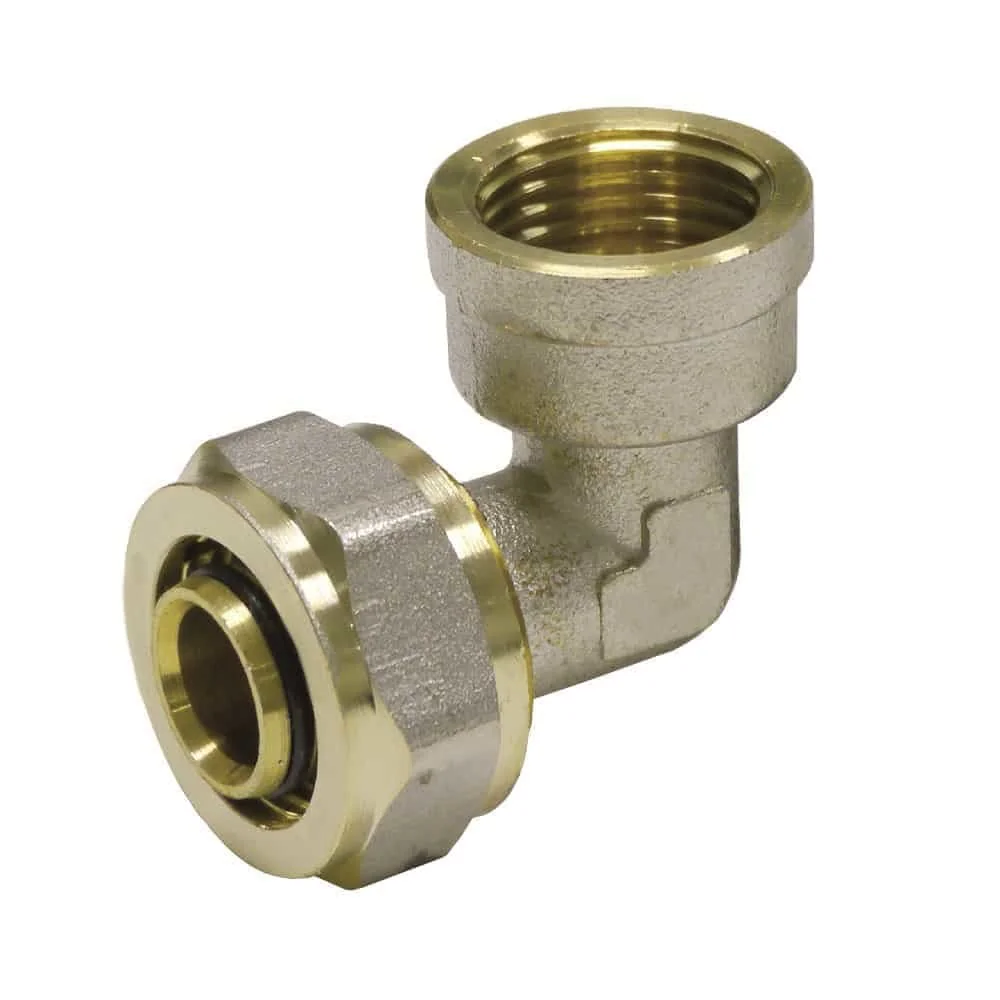

Bei Schraubfittings sind ebenfalls T-Stücke und Winkel vorhanden. Das Schraubfitting-T-Stück 16 mm mit 1/2 Zoll AG und der Schraubfitting-Winkel 16 mm mit 3/4 Zoll AG zeigen, dass sich Rohrmaß, Bauform und Anschlussart auch bei dieser Verbindungsart getrennt betrachten lassen.
Werkstoffe und Gewindefittings

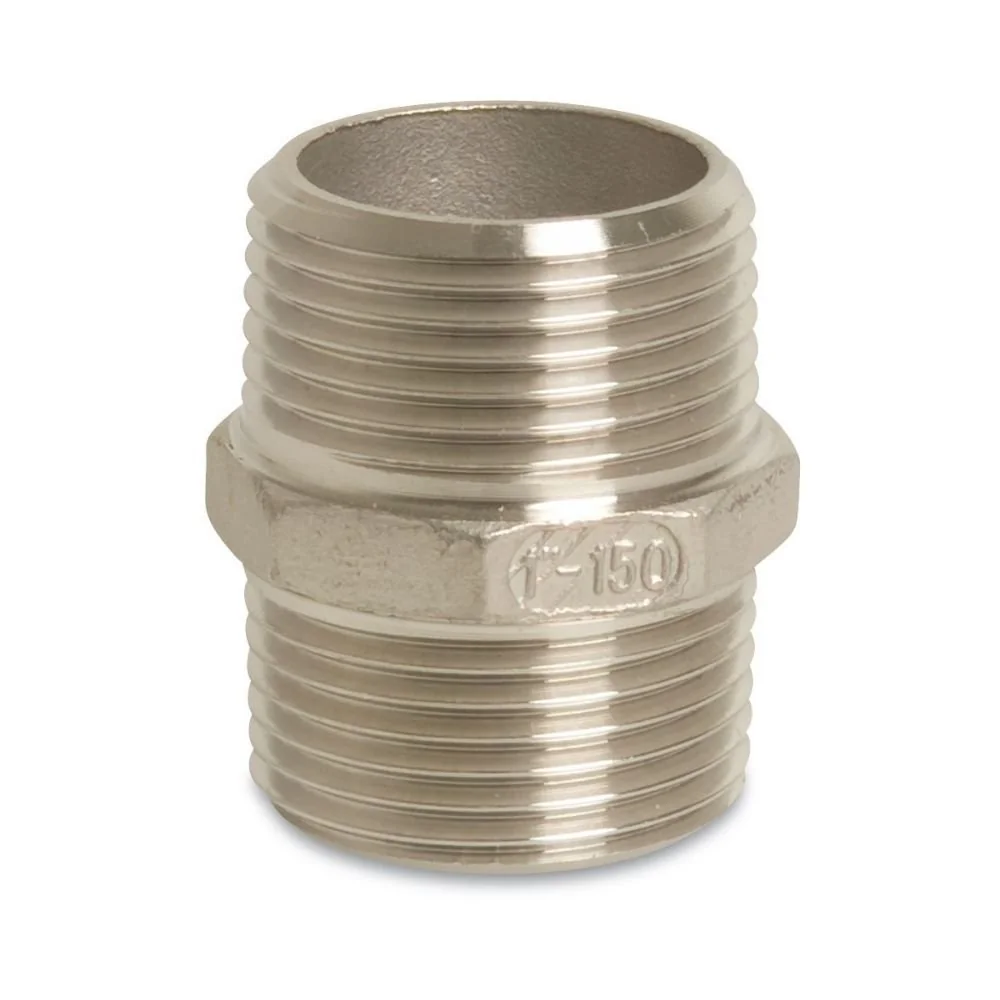

Bei den Gewindefittings aus Edelstahl ist V4A als Werkstoffangabe in den Produktkarten genannt. Dazu gehören Doppelnippel mit 3/8 Zoll, 1 Zoll und 1 1/2 Zoll. Die 1-1/2-Zoll-Ausführung ist mit beidseitigem Außengewinde beschrieben. Die Größenangabe des Gewindes ist hier das zentrale Auswahlmerkmal; sie wird nicht mit den Rohrmaßen 16 x 2, 20 x 2 oder 26 x 3 gleichgesetzt.

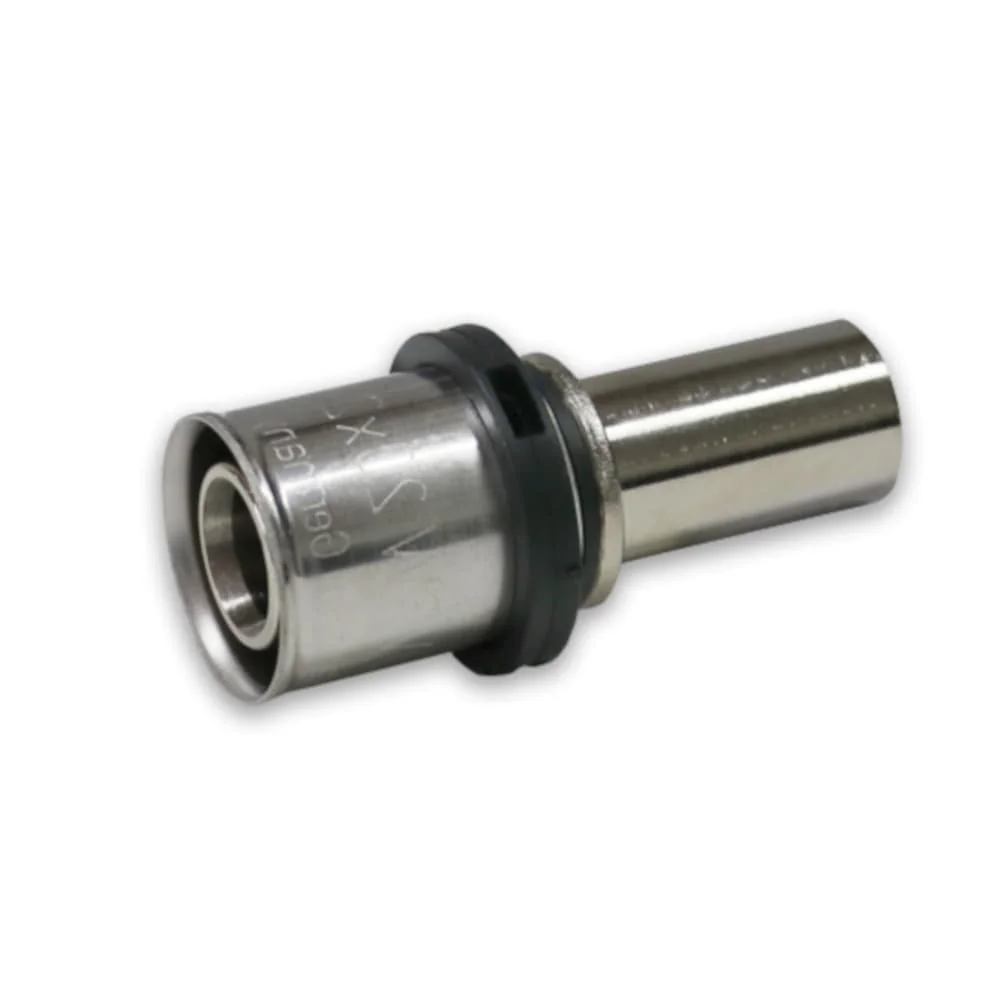

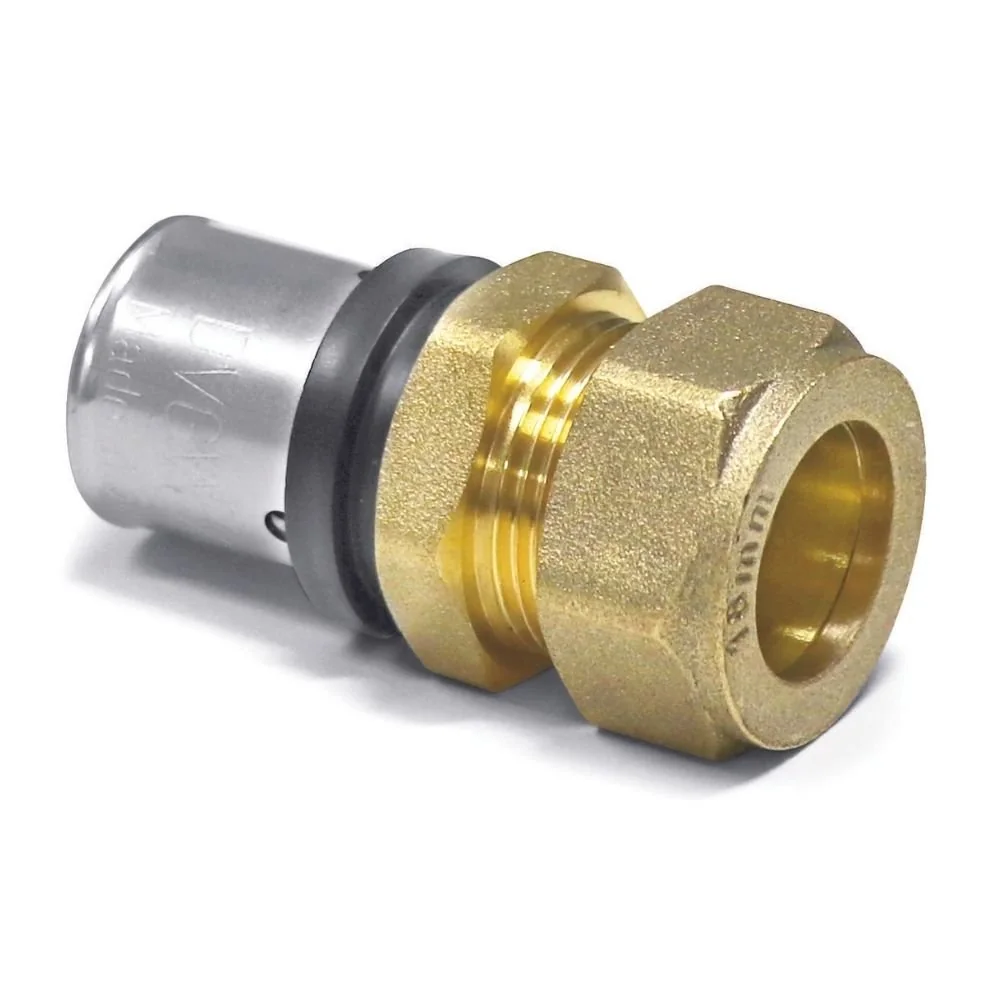

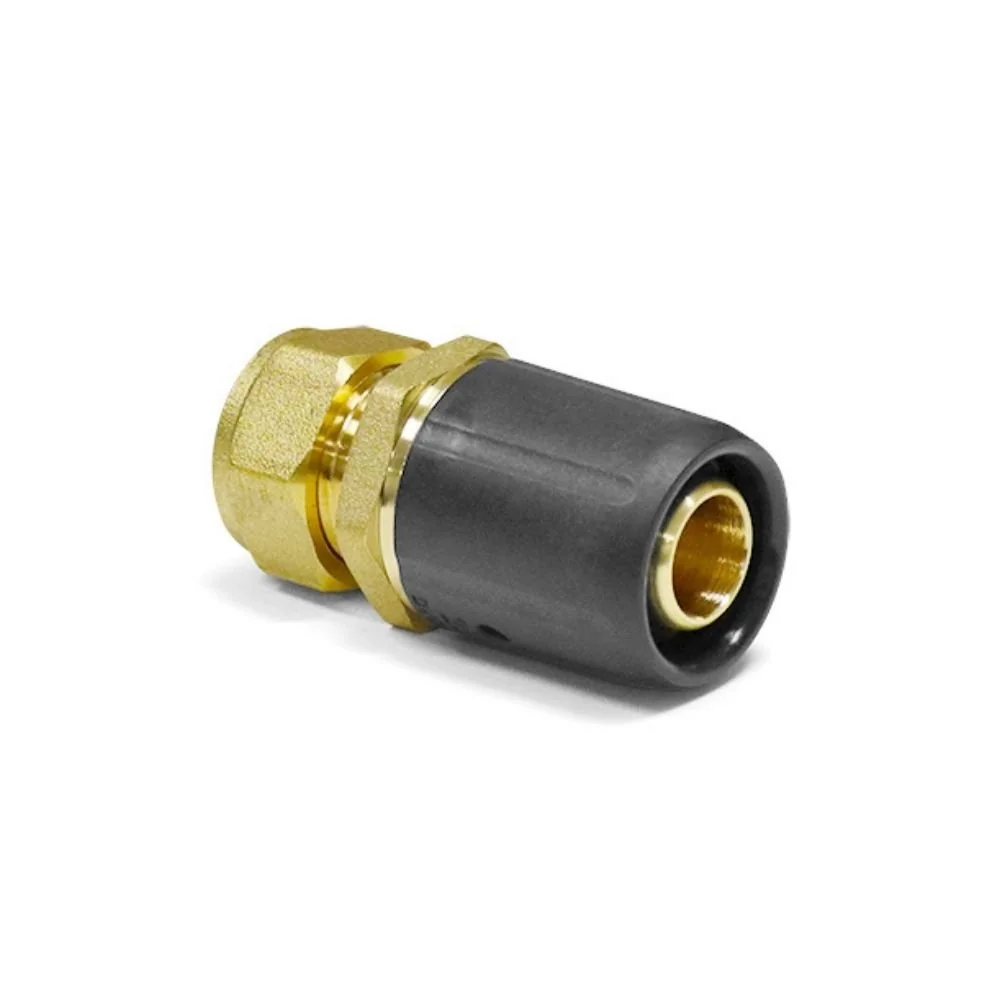

Pressfittings für Mehrschichtverbundrohr und Übergänge zu Kupferrohr bilden weitere im Sortiment benannte Gruppen. Die Unterkategorie für Kupfer 15 mm ist nach dem genannten Rohrmaß gegliedert. Bei einem Übergang zählt daher, welche Rohrseite in der Bezeichnung genannt wird und ob die andere Seite als AG, IG oder als weiterer Rohranschluss ausgeführt ist.
Werkstoff, Rohrmaß und Gewinde sollten als drei getrennte Prüfpunkte behandelt werden. Ein Edelstahl-Doppelnippel mit Zollgewinde ist ein Gewindefitting; eine Presskupplung mit Millimetermaß gehört dagegen zu einer anderen Bauform. Die passende Zuordnung entsteht aus dem Zusammenspiel der Angaben, nicht aus einem einzelnen Suchwort.
Wandanschlüsse, Absperrung und Arbeitsmittel

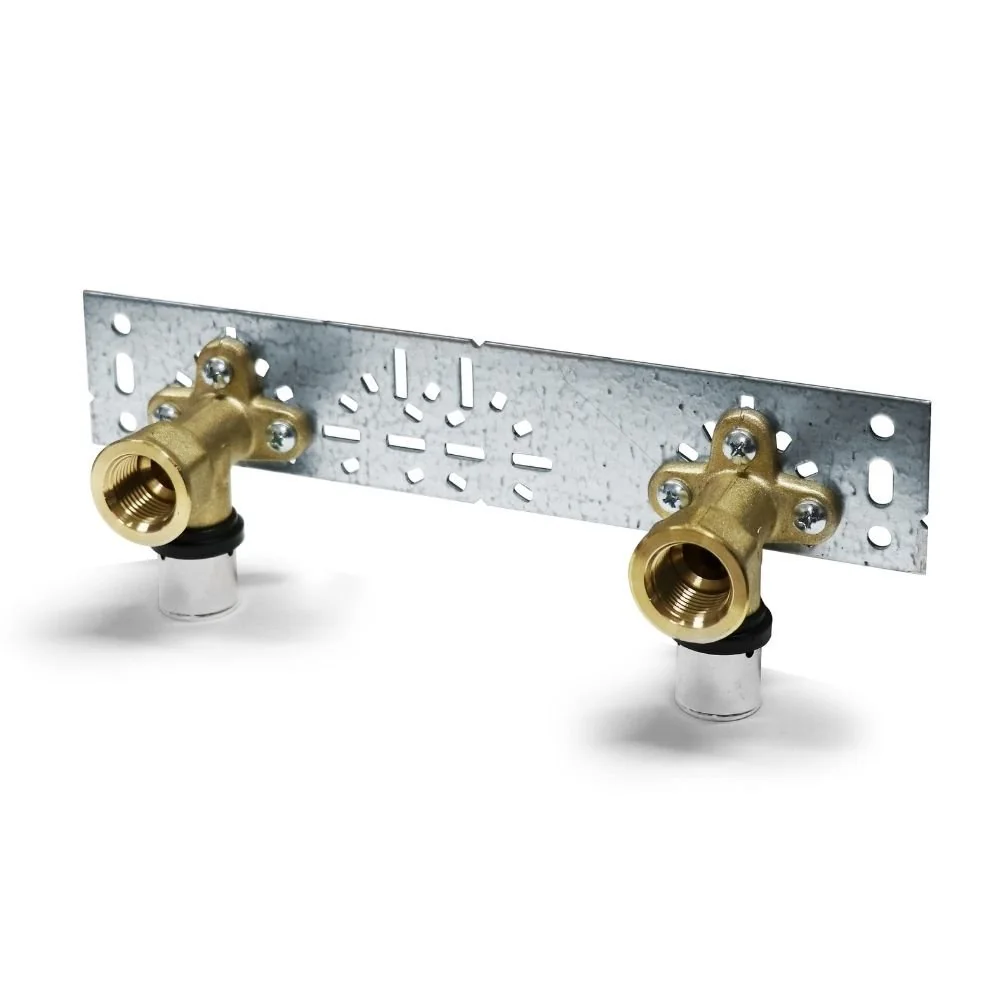

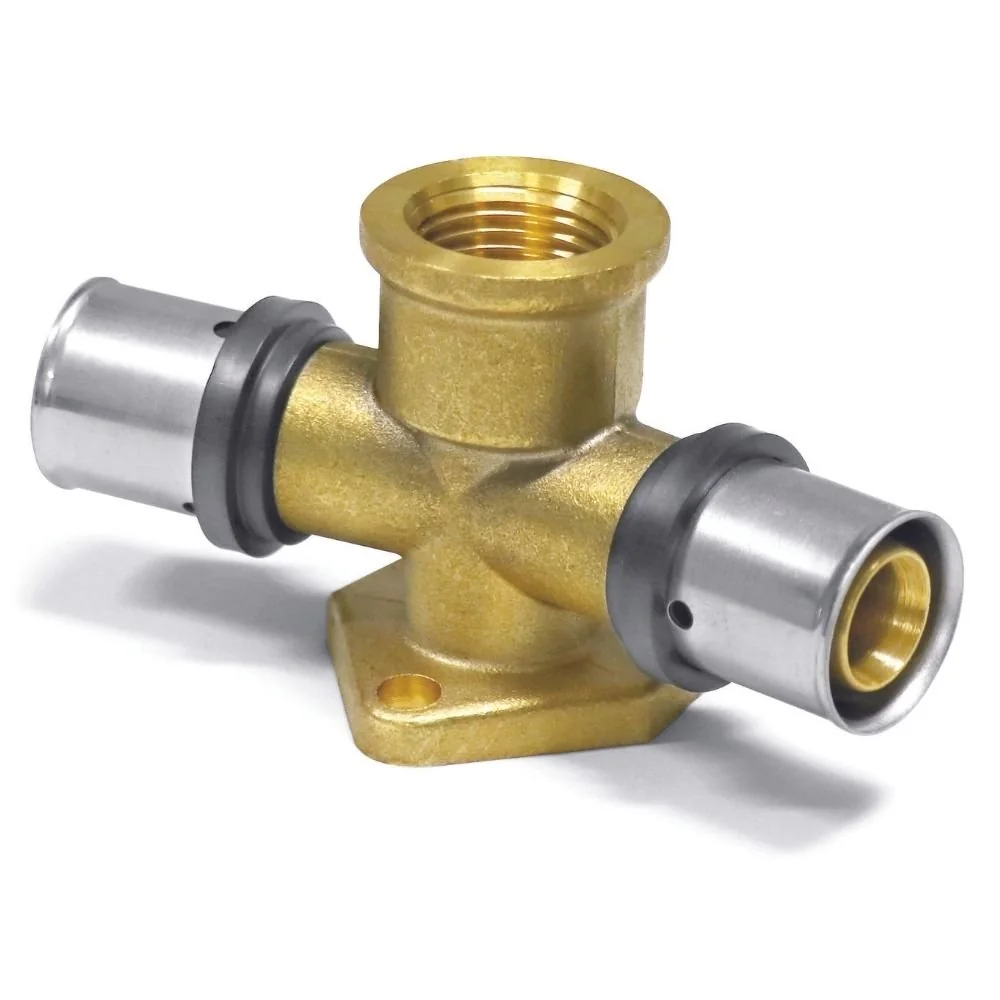

Für wandnahe Installationen nennt die Produktkarte des Pressfitting-Wandwinkels 16 mm eine Montageplatte. Damit unterscheiden sich solche Varianten von einem geraden Verbinder: Neben dem Rohrmaß ist die Form des Wandanschlusses und das Vorhandensein der Platte relevant. Weitere Wandwinkel im Sortiment führen 20 x 2 oder 26 x 3 mit unterschiedlichen Gewindegrößen; diese Angaben stehen jeweils in den Produktbezeichnungen.
Ein Pressfitting-Kugelhahn mit 26 x 3 und rotem Flügelgriff gehört zur Kategorie der absperrenden Bauformen. Für die Zuordnung sind hier das Rohrmaß, die Bauform Kugelhahn und die Griffausführung maßgeblich. Diese Variante wird daher anders ausgewählt als eine Kupplung oder ein T-Stück, auch wenn dieselbe Rohrdimension vorkommt.
Für eine Verbindung ohne Pressen ist ein Schraubfitting mit 16 mm und 3/4 Zoll IG beschrieben. Die Produktkarte nennt außerdem eine Rohrschere für Kunststoff- und Mehrschichtverbundrohre bis 40 mm. Dieses Werkzeug ist kein Fitting, kann bei der Vorbereitung des Rohrabschnitts aber als ergänzendes Arbeitsmittel in der Kategorie stehen. Die Auswahl des Verbinders und die Auswahl des Werkzeugs bleiben dabei getrennte Entscheidungen.

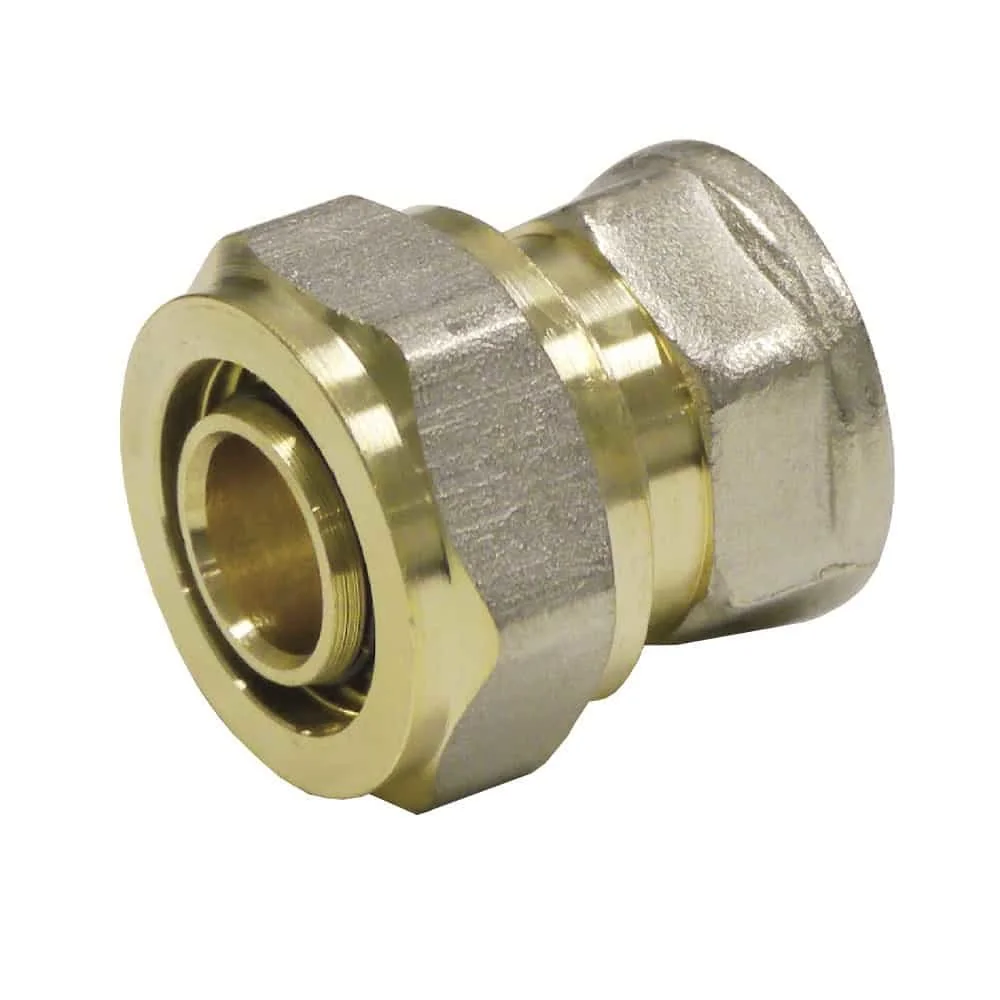

Schraubfitting-Kupplung 16 mm, 3/4 Zoll IG ist als Ausführung für Verbundrohr ohne Pressen bezeichnet. Der Link führt zu dieser konkreten Variante und nicht zu einer allgemeinen Werkzeugkategorie.
Ausgewählte Pressfittings im Überblick
Drei Bauformen, drei Auswahlachsen
Die folgenden Karten zeigen eine Kupplung, eine Übergangsverschraubung und einen Kugelhahn. Die Bilder und Verknüpfungen gehören jeweils zur genannten Produktkarte. Rohrmaß, Anschlussart und Bauform bleiben dadurch direkt vergleichbar.

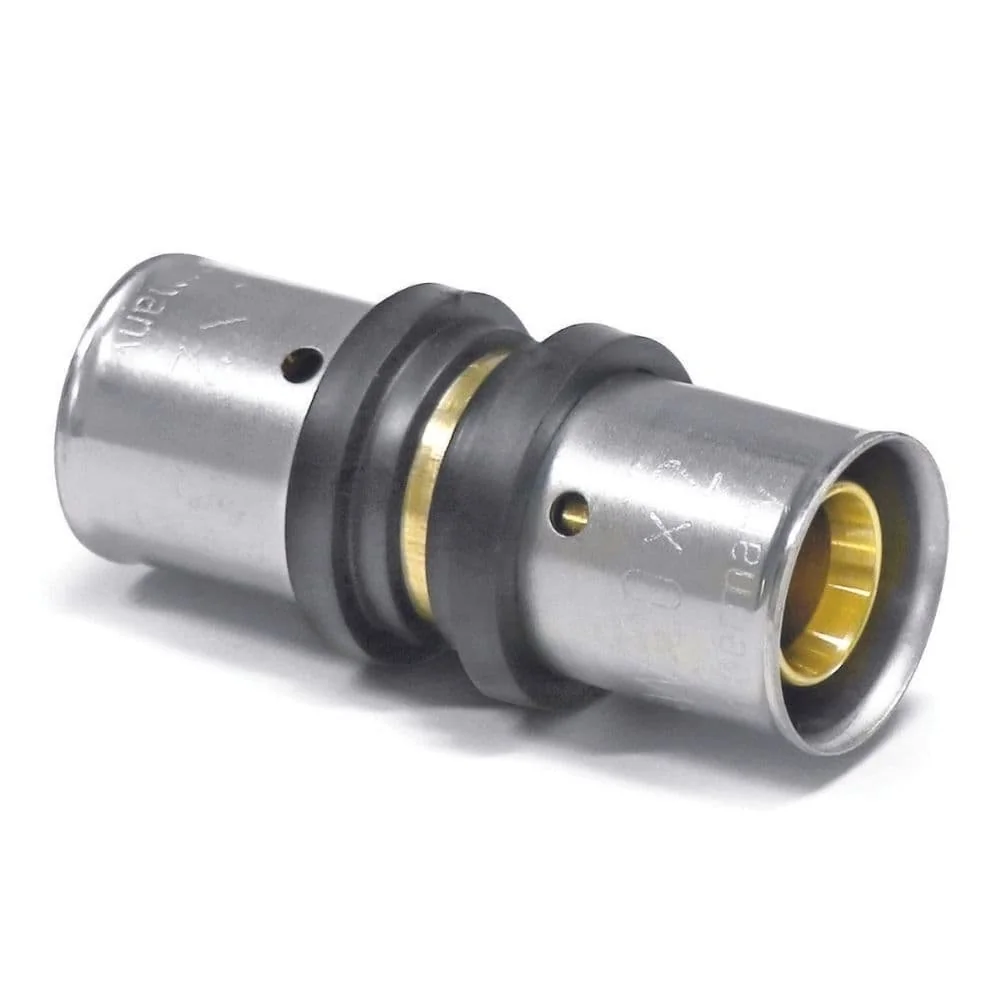

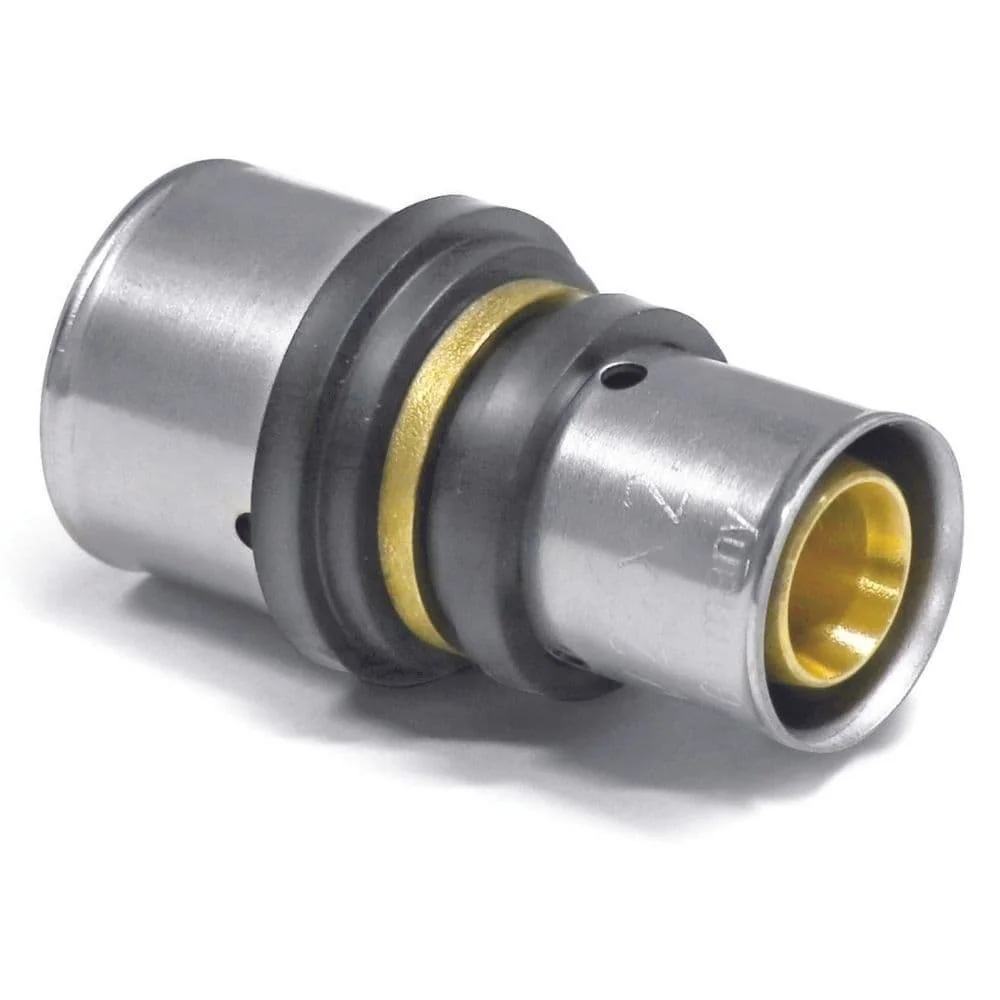

Pressfitting-Kupplung 32 mm
Gerade Presskupplung und Verbinder für eine Ausführung mit 32 mm; die Produktbezeichnung nennt Heizung als Anwendungsbereich.

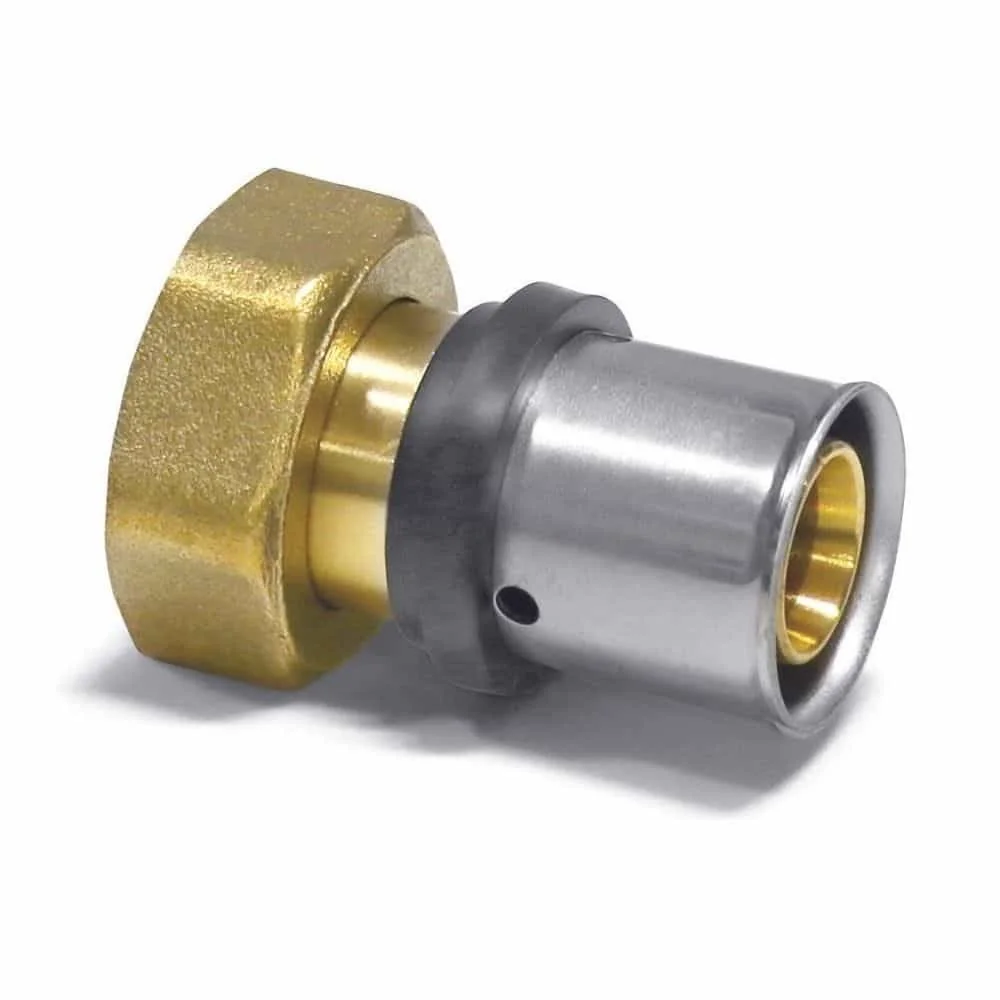

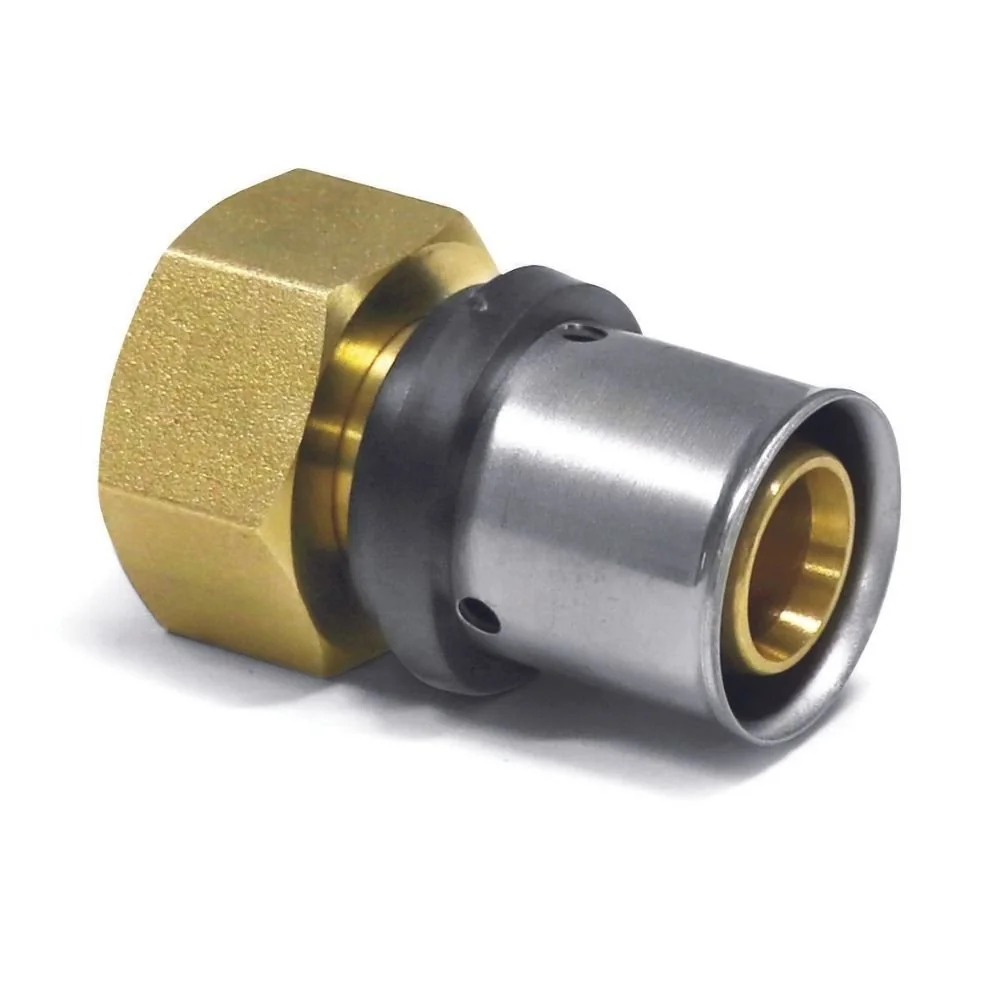

Übergangsverschraubung 32 mm / 1 Zoll IG
Übergang von Mehrschichtverbundrohr zu einem 1-Zoll-Innengewinde, mit 32 mm auf der Rohrseite.

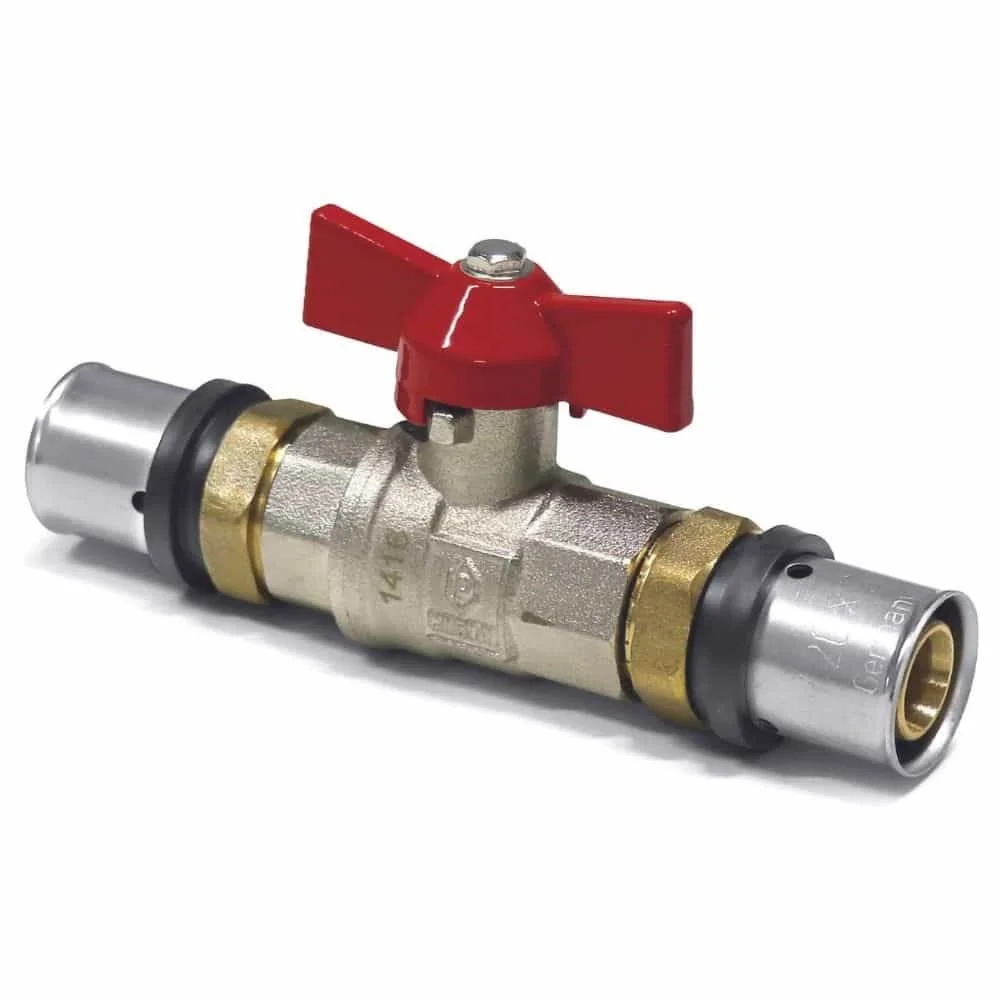

Kugelhahn 26 x 3 mit rotem Flügelgriff
Absperrende Bauform mit 26 x 3 und rotem Flügelgriff; damit eine andere Auswahl als bei einer geraden Kupplung.
Unterkategorien nach Rohrwerkstoff
Die Unterkategorien helfen bei der ersten Eingrenzung nach der in der Bezeichnung genannten Rohrgruppe. Danach bleiben Maß, Bauform und Gewinde zu vergleichen. Jede Karte führt zur jeweiligen Unterkategorie.
Unterkategorie für Varianten, deren Bezeichnung Alu-Verbundrohr nennt.
Bündelt die Pressfittings, die nach Edelstahl bezeichnet sind; Gewinde und Rohrmaß bleiben separat zuzuordnen.
Ordnet Varianten mit dem in der Kategorie genannten Kupferrohrmaß 15 mm ein.
Abgrenzung zu benachbarten Gewindefittings
Wenn der gesuchte Verbinder aus Edelstahl als Gewindefitting und nicht als Pressfitting ausgeführt ist, bietet die Nachbarkategorie Edelstahl 316 Gewindefittings eine eigene Einordnung. Für Pressfittings bleiben Rohrmaß, Press- oder Schraubverbindung, Bauform und AG beziehungsweise IG die maßgeblichen Unterscheidungen. So lässt sich ein V4A-Doppelnippel mit Zollgewinde von einer Kupplung für Mehrschichtverbundrohr trennen.
Fragen zu Pressfittings
Welche Angaben sollten bei einer geraden Verbindung übereinstimmen?
Verglichen werden das Rohrmaß und die Bauform Kupplung. Zusätzlich ist zu prüfen, ob die zweite Seite ebenfalls als Rohranschluss oder als AG beziehungsweise IG beschrieben ist. Eine 32-mm-Presskupplung ist deshalb anders einzuordnen als eine 32-mm-Übergangsverschraubung mit 1 Zoll IG.
Was bedeuten AG und IG in einer Produktbezeichnung?
AG bezeichnet ein Außengewinde, IG ein Innengewinde. Die Kürzel stehen neben dem Rohrmaß und ergänzen die Anschlussbeschreibung. Bei 20 x 2 – 1/2 Zoll AG liegt der Gewindeanschluss außen; bei 32 mm – 1 Zoll IG ist er innen beschrieben.
Woran lässt sich ein reduziertes T-Stück erkennen?
Die Bezeichnung führt mehrere Maße in einer Anschlussfolge auf. Beim T-Stück 26 x 3 – 16 x 2 – 26 x 3 ist der mittlere Anschluss kleiner als die beiden äußeren. Die Position des abweichenden Maßes ist damit ein wichtiger Unterschied zu einem gleich ausgeführten T-Stück.
Was unterscheidet Pressfitting und Schraubfitting?
Die Verbindungsart ist unterschiedlich. Beim Schraubfitting 16 mm mit 3/4 Zoll IG nennt die Produktkarte ausdrücklich die Montage ohne Pressen. Pressfittings werden in den Produktbezeichnungen als Presskupplung, Pressverbinder oder Pressfitting geführt. Maß, Gewinde und Bauform kommen bei beiden Gruppen zusätzlich hinzu.
Welche Angaben sind bei einem Wandanschluss wichtig?
Neben dem Rohrmaß zählt die Bauform Wandwinkel und gegebenenfalls die Montageplatte. Für den beschriebenen Wandwinkel sind 16 mm und eine Montageplatte genannt. Andere Varianten führen 20 x 2 oder 26 x 3 sowie unterschiedliche Innengewinde; diese Angaben sollten nicht miteinander vertauscht werden.
