Schraubstöcke für Werkbank und Maschine

Schraubstöcke nach Aufgabe einordnen

Bei der Auswahl eines Schraubstocks sind zuerst der Arbeitsplatz und die Form des Werkstücks entscheidend. Ein Modell mit Schraubklemme wird anders eingesetzt als ein Maschinenschraubstock für einen Bohrständer. Ergänzend stehen Schutzbacken mit unterschiedlichen Profilen und Materialien zur Verfügung. So lassen sich die Varianten nach Befestigung, Backenbreite, Spannweite, Beweglichkeit und Kontaktfläche vergleichen.

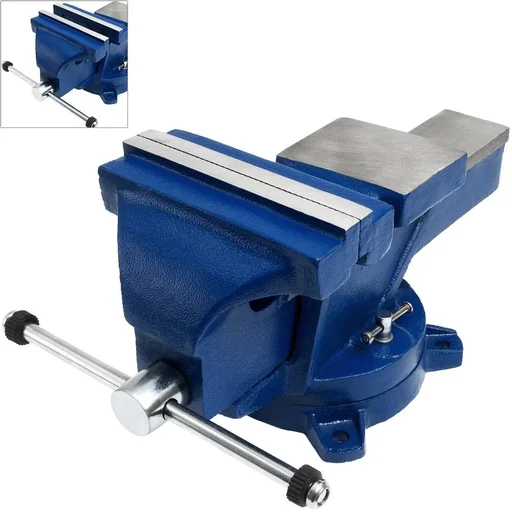

Die Produktnamen in dieser Kategorie nennen unter anderem transportable, drehbare und schwenkbare Schraubstöcke, Parallelschraubstöcke, Handschraubstöcke, Feinmechanikerschraubstöcke, Rohrschraubstöcke und Maschinenschraubstöcke. Dazu kommen Schwenkplatten, Drehteller, Drehklammern, Ersatzbacken und magnetische Schutzbacken. Für eine sachliche Vorauswahl helfen die Angaben, die in den jeweiligen Produktbeschreibungen genannt sind.

Befestigung an Tisch oder Werkbank

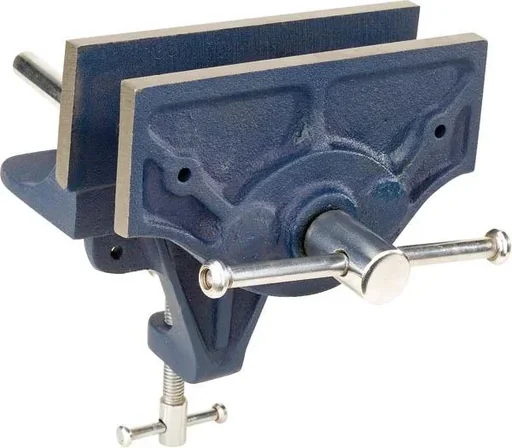

Die Befestigungsart bestimmt, wie ein Schraubstock am Arbeitsplatz positioniert wird. Beim transportablen Modell ist eine Schraubklemmenbefestigung dokumentiert. Die Spanntischdicke darf dort etwa 50 mm betragen; der Abstand der Löcher zueinander wird mit etwa 125 mm angegeben. Das geringe Gewicht von etwa 3 kg gehört ebenfalls zu den Produktdaten. Das Modell besteht laut Beschreibung aus Gusseisen.

Mobile Befestigung

Für einen wechselnden Arbeitsplatz sind deshalb vor allem die Tischdicke, der Befestigungsweg und das Gewicht zu vergleichen. Bei einem anderen Tischmodell nennt die Produktbeschreibung eine maximale Tischdicke von 5 cm, eine Backenbreite von 7,8 cm, eine maximale Spannweite von 5,5 cm und ein Gewicht von 0,8 kg. Diese Werte gehören zum Kugelkopfschraubstock und sind nicht auf andere Modelle zu übertragen.

Dreh- und Schwenkbewegung

Die Bezeichnungen „drehbar“ und „schwenkbar“ kommen bei mehreren Produkten vor. Für den Mehrzweck-Maschinenschraubstock ist eine Gradeinstellung von 0° bis 90° beschrieben. Der Kugelkopfschraubstock wird ebenfalls als schwenkbar bezeichnet. Wer den Schraubstock während der Arbeit neu ausrichten möchte, sollte daher die konkrete Bewegungsangabe des jeweiligen Modells heranziehen.

Backenbreite und Spannweite vergleichen

Backenbreite und Spannweite beantworten zwei verschiedene Fragen: Die Backenbreite beschreibt die Breite der Spannflächen, die Spannweite den angegebenen Öffnungsbereich. Für den transportablen Schraubstock werden 150 mm Backenbreite und etwa 105 mm Spannweite genannt. Beim Mehrzweck-Maschinenschraubstock stehen etwa 100 mm Backenbreite und etwa 102 mm maximale Spannbreite in der Beschreibung. Beim Kugelkopfschraubstock sind 7,8 cm Backenbreite und 5,5 cm maximale Spannweite angegeben.

Diese Werte sollten immer zusammen mit dem Werkstück und der Befestigung betrachtet werden. Ein größeres Backenmaß ersetzt keine passende Tischbefestigung; eine hohe Spannweite beschreibt nicht automatisch die Form der Spannflächen. Bei Schutzbacken ist außerdem zu klären, ob eine ebene, prismatische oder mit Gummi belegte Kontaktfläche gebraucht wird. Die genannten Maße beziehen sich jeweils auf das Produkt, in dessen Beschreibung sie stehen.

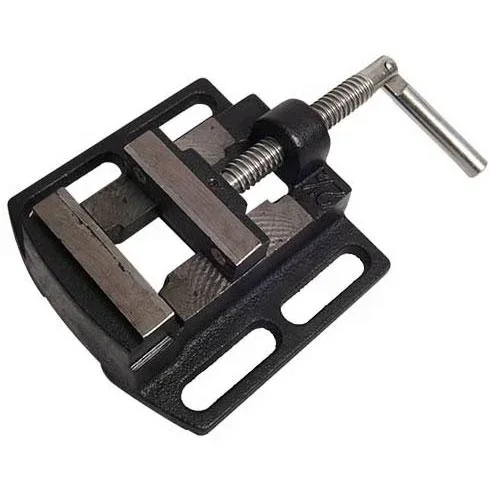

Maschinenschraubstöcke für Bohrarbeiten

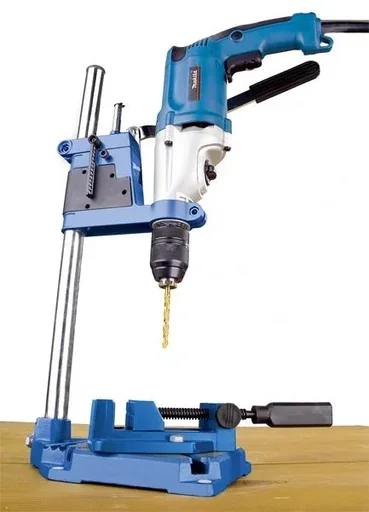

Maschinenschraubstöcke bilden einen eigenen Schwerpunkt innerhalb der Kategorie. Das Set aus Bohrständer und Maschinenschraubstock verbindet eine plan gefräste Arbeitsplatte aus Alu-Druckguss mit einer Stahlsäule zur Führung der Bohrmaschine. Die Beschreibung nennt eine präzise Bohrtiefeneinstellung, eine maximale Bohrtiefe von 60 mm, eine Gesamthöhe von 500 mm, eine Grundplattengröße von 160 x 160 mm und eine 43 mm Euro-Aufnahme. Im Lieferumfang ist ein 65 mm Maschinen-Schraubstock enthalten.

Bohrständer und Maschinenschraubstock im Set

Die Produktbeschreibung nennt Bohrungen in Holz, Metall und Kunststoff als vorgesehene Arbeiten des Sets. Damit sind Bohrtiefe, Grundplattenmaß, Aufnahme und der enthaltene Schraubstock die zentralen Vergleichspunkte. Die Angaben beziehen sich auf dieses Set und nicht auf die übrigen Maschinenschraubstöcke der Kategorie.

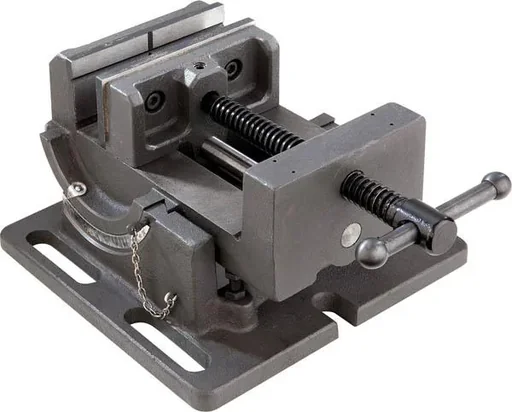

Mehrzweck-Maschinenschraubstock

Beim Mehrzweck-Maschinenschraubstock sind eine schwenkbare Ausführung, eine Gradeinstellung von 0° bis 90°, etwa 100 mm Backenbreite, etwa 102 mm maximale Spannbreite und gehärtete Spannbacken dokumentiert. Diese Kombination macht die Ausstattungsmerkmale klar von einem Bohrständer-Set oder einem reinen Tischmodell unterscheidbar.

Schutzbacken nach Profil und Material

Schutzbacken verändern die Kontaktfläche zwischen Schraubstock und Werkstück. In der Kategorie finden sich Varianten aus Polyurethan, gehärtetem Aluminium sowie Aluminium mit Gummiauflage. Die jeweilige Form ist für die Auswahl wichtiger als die Bezeichnung Magnet-Schraubstockbacken allein.

Prismen für runde Werkstücke

Die Polyurethan-Prismen-Magnet-Schraubstockbacken mit 125 mm und 150 mm werden für das Einspannen von runden Werkstücken mit sehr empfindlichen Details beschrieben. Die Alu-Prismen-Magnet-Schraubstockbacken mit 125 mm sind als prismatische Rohrschutzbacken aus gehärtetem Aluminium mit einer einfachen Zentrierung beschrieben. Die Polyurethan-Prismen-Magnet-Schraubstockbacken 125 mm gehören damit zur Gruppe der prismatischen Schutzbacken.

Aluminium, Gummi und neutrale Auflage

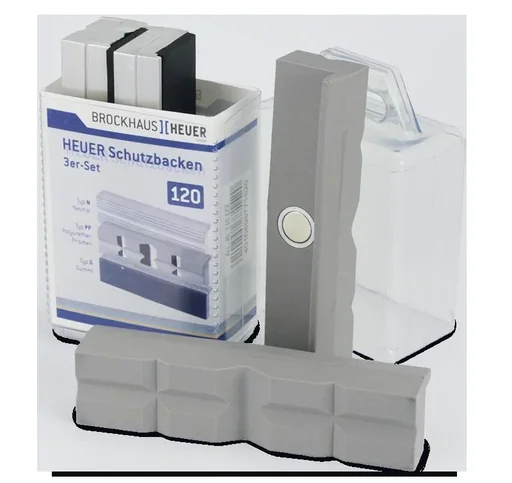

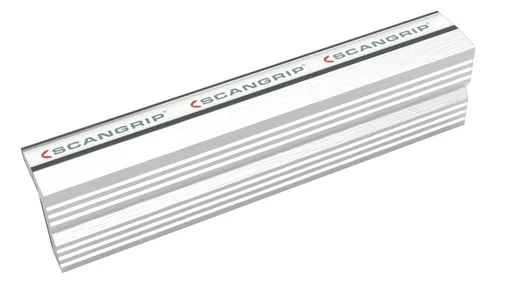

Die Alu-Gummi-Magnet-Schraubstockbacken mit 125 mm werden für unregelmäßig profilierte Teile, dünnwandige Rohre und empfindliche Teile genannt; ihre Auflage besteht aus Gummi. Die Alu-Magnet-Schraubstockbacken mit 100 mm haben laut Beschreibung eine neutrale Schutzbacke aus gehärtetem Aluminium und beziehen sich auf grob oder mittelgrob verarbeitete Werkstücke. Ein Magnet-Schutzbacken-Set enthält Typ N, G und PP in der Größe 120; der Grundkörper besteht aus Aluminium, das Profil ist rechtwinklig und planparallel.

Produkte mit dokumentierten Merkmalen

Die folgenden Beispiele zeigen drei unterschiedliche Schwerpunkte. Die Angaben in den Karten stammen aus den zugehörigen Produktbeschreibungen.

Bohrständer und Maschinenschraubstock im Set

Maximale Bohrtiefe 60 mm, Grundplatte 160 x 160 mm, 43 mm Euro-Aufnahme und 65 mm Maschinen-Schraubstock.

Transportabler Schraubstock

Gusseisen, etwa 3 kg Gewicht, 150 mm Spannbackenbreite, etwa 105 mm Spannweite und Schraubklemme für Tische bis etwa 50 mm Dicke.

Mehrzweck-Maschinenschraubstock

Schwenkbar mit Gradeinstellung von 0° bis 90°, etwa 100 mm Backenbreite, etwa 102 mm maximale Spannbreite und gehärtete Spannbacken.

Auswahlhilfe für die konkrete Arbeit

Für eine engere Auswahl lässt sich zunächst die Werkstückform betrachten. Danach folgen Befestigung, Maße und Beweglichkeit. Die Karten fassen die dokumentierten Zuordnungen zusammen, ohne Angaben eines Modells auf andere Produkte zu übertragen.

Bei einem vorhandenen Schraubstock sind zusätzlich die Auflageform, die Breite der Spannflächen und die Befestigung zu vergleichen. Bei Ersatz- oder Schutzbacken zählt die konkrete Ausführung; eine Angabe von 125 mm bei einem Produkt ist kein allgemeiner Wert für alle Schraubstöcke.

Zubehör und angrenzende Werkstattbereiche

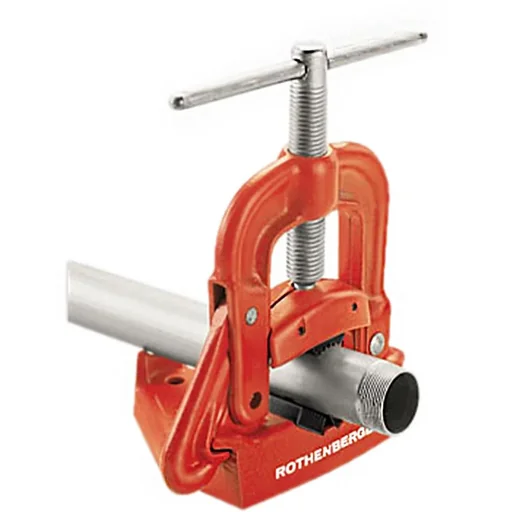

Neben kompletten Schraubstöcken umfasst das Sortiment Schraubstock-Schwenkplatten, Heuer-Drehteller, Drehklammern, Ersatzbacken, Handschraubstöcke, Feinmechanikerschraubstöcke und einen Rohrschraubstock. Diese Produktbezeichnungen zeigen, dass nicht nur der komplette Schraubstock, sondern auch Ergänzungen für eine bestehende Spannlösung berücksichtigt werden können.
