Aluverbundrohre

Aluverbundrohre für Heizung, Sanitär und Kühlung

In dieser Kategorie stehen Alu-Verbundrohre, Mehrschichtverbundrohre und Werkzeuge für die Bearbeitung zusammen. Die Produktbezeichnungen nennen Anwendungen in Heizung, Fußbodenheizung, Kühlung und Sanitär. Mehrere Rohrbeschreibungen erklären den Aufbau aus Kunststoff und Aluminium und führen eine Aluminiumschicht als Bestandteil an. Dadurch ist der Begriff Aluverbundrohr in den Artikeldaten ebenso vertreten wie Aluminiumverbundrohr und Mehrschichtverbundrohr. Für die Auswahl zählt deshalb nicht nur die Bezeichnung, sondern vor allem das Maß, die angegebene Länge und der Arbeitsschritt, für den das Produkt beschrieben wird.

Die technischen Angaben sind produktbezogen. Bei mehreren Rohrvarianten werden maximal 95 °C und bis zu 10 bar genannt; diese Eckdaten sollten immer der jeweiligen Variante zugeordnet bleiben. Für eine Fußbodenheizung ist außerdem entscheidend, ob der konkrete Produktname diesen Einsatz nennt. Bei den hier aufgeführten Rohren wird neben Heizung und Sanitär auch Kühlung genannt. So lässt sich die Auswahl an der geplanten Installation ausrichten, ohne Angaben eines Rohres auf eine andere Ausführung zu übertragen.

Das Sortiment nach Produktgruppen lesen

Die Auswahl lässt sich in drei Arbeitsbereiche gliedern: Rohrvarianten für die Leitungsstrecke, Biegefedern für das Formen des Rohres sowie Werkzeuge für Schnitt und Kalibrierung. Diese Einteilung hilft, Material und Werkzeug getrennt zu prüfen. Ein Rohr wird nach Durchmesser, Maßangabe und Länge verglichen. Bei einer Feder stehen Innen- oder Außenführung und das passende Maß im Vordergrund. Ein Bearbeitungswerkzeug wird nach dem konkreten Arbeitsschritt und dem genannten Größenbereich ausgewählt.

Durchmesser und Maßangaben vergleichen

Bei den Rohrvarianten werden 16 mm, 20 mm, 26 mm und 32 mm genannt. Zusätzlich erscheint die Schreibweise 26 x 3,0 mm; beim Rohr-Kalibrierer stehen 16 x 2 mm, 20 x 2 mm und 26 x 3 mm. Diese Angaben sind nicht austauschbar: Ein Durchmesser im Produktnamen beschreibt eine andere Auswahlinformation als eine kombinierte Maßangabe. Für die Zusammenstellung von Rohr, Feder und Verbindungstechnik sollten die Schreibweisen deshalb direkt nebeneinander abgeglichen werden.

16 mm und 20 mm

Für 16 mm sind Rohrvarianten mit 10 m, 25 m, 50 m und 100 m aufgeführt. Daneben gibt es mehrere 20-mm-Rohre mit 10 m, 25 m, 50 m und 100 m. Bei den Federn wird 16 mm als Innen- und Außenbiegefeder genannt. Eine Innen-Biegefeder und eine Außenbiegefeder führen außerdem die Maßangabe 20 x 2,0 mm. Wer zwischen diesen Größen vergleicht, sollte zuerst das Maß des vorhandenen oder geplanten Rohres festhalten und erst danach die Federart wählen.

26 mm und 32 mm

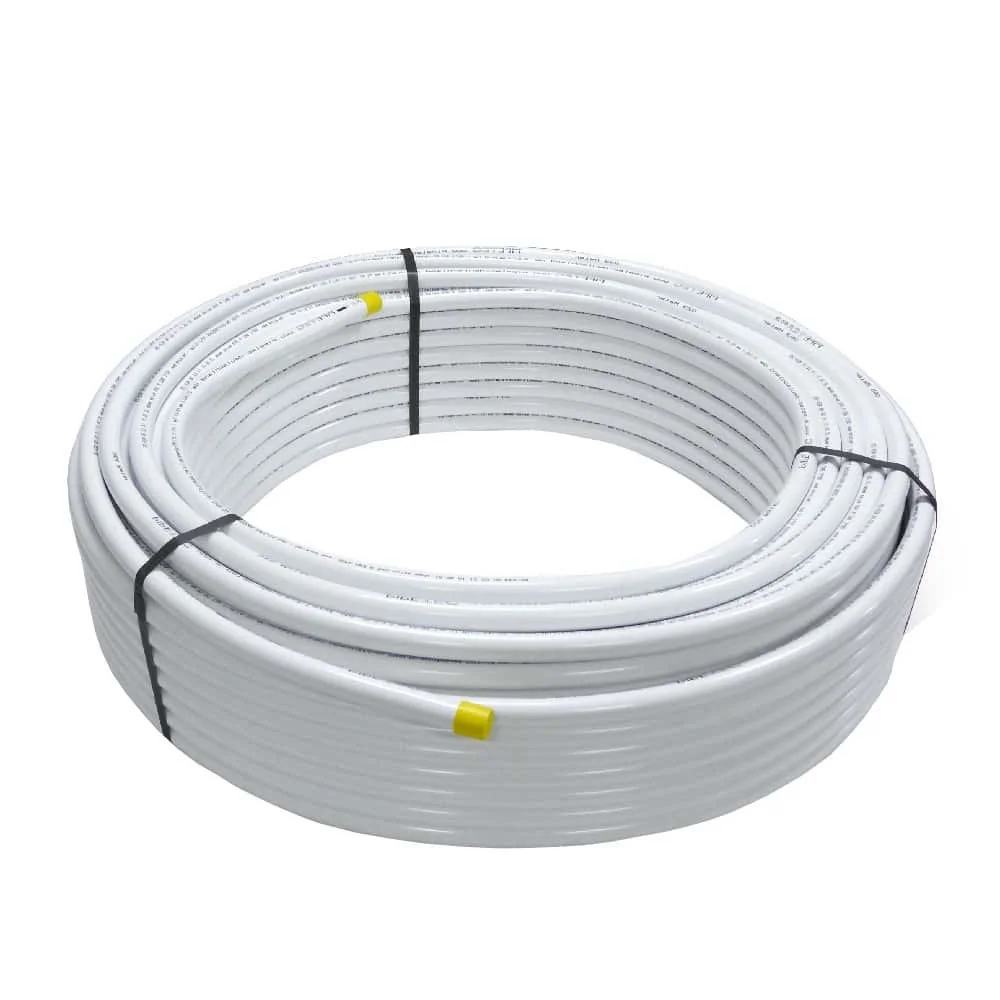

Bei 26 mm finden sich ein Heizungsrohr mit 25 m, ein Verbundrohr mit 26 x 3,0 mm und 10 m sowie eine 50-m-Variante mit 26 x 3. Die Innen- und Außenbiegefeder sind ebenfalls mit 26 mm vertreten. Ein weiteres Produkt führt ein Alu-Verbundrohr mit 32 mm und 50 m. Diese Kombinationen bieten eine klare Vergleichsachse für Projekte, bei denen Rohrmaß und Streckenlänge bereits feststehen.

Rohrlängen an der Leitungsstrecke ausrichten

Die Rohrnamen nennen Längen von 10 m, 25 m, 50 m und 100 m. Bei 16 mm ist jede dieser Längen vertreten; bei 20 mm ebenfalls. Für 26 mm werden 10 m, 25 m und 50 m aufgeführt, während das 32-mm-Rohr mit 50 m bezeichnet ist. Die Länge ist damit ein eigenständiger Auswahlpunkt neben dem Durchmesser. Eine kürzere Angabe kann für einen begrenzten Leitungsabschnitt ausreichen, eine längere Rolle kann mehrere Abschnitte abdecken. Welche Menge tatsächlich benötigt wird, hängt von der gemessenen Strecke, der Leitungsführung und den geplanten Anschlüssen ab. Diese Projektmaße gehören nicht zu den Produkteigenschaften und sollten separat ermittelt werden.

Auch die Verpackungs- oder Rollenlänge darf nicht mit dem Rohrmaß verwechselt werden. „20 mm, 50 m“ beschreibt eine andere Kombination als „20 mm, 10 m“, obwohl der Durchmesser gleich bleibt. Die Varianten mit 16 mm zeigen besonders deutlich, wie sich ein gleiches Maß über mehrere Längen verteilt. Bei der Vorauswahl ist es daher sinnvoll, Durchmesser und Länge als zwei getrennte Felder zu notieren und anschließend die Produktbezeichnung vollständig zu lesen.

Innen- und Außenbiegefedern richtig zuordnen

Biegefedern unterstützen den Biegevorgang eines Rohres. Bei einer Innenbiegefeder liegt das Werkzeug im Rohr, bei einer Außenbiegefeder außen am Rohr. Für beide Bauarten werden in den Produktdaten mehrere Maße geführt: 16 mm, 20 x 2,0 mm und 26 mm. Die Unterscheidung nach innen oder außen ist daher genauso wichtig wie die Maßangabe. Eine Feder mit dem richtigen Durchmesser, aber der falschen Bauart, ist nicht dieselbe Auswahl wie die im Arbeitsschritt vorgesehene Innen- oder Außenbiegefeder.

Innenbiegefedern für definierte Rohrmaße

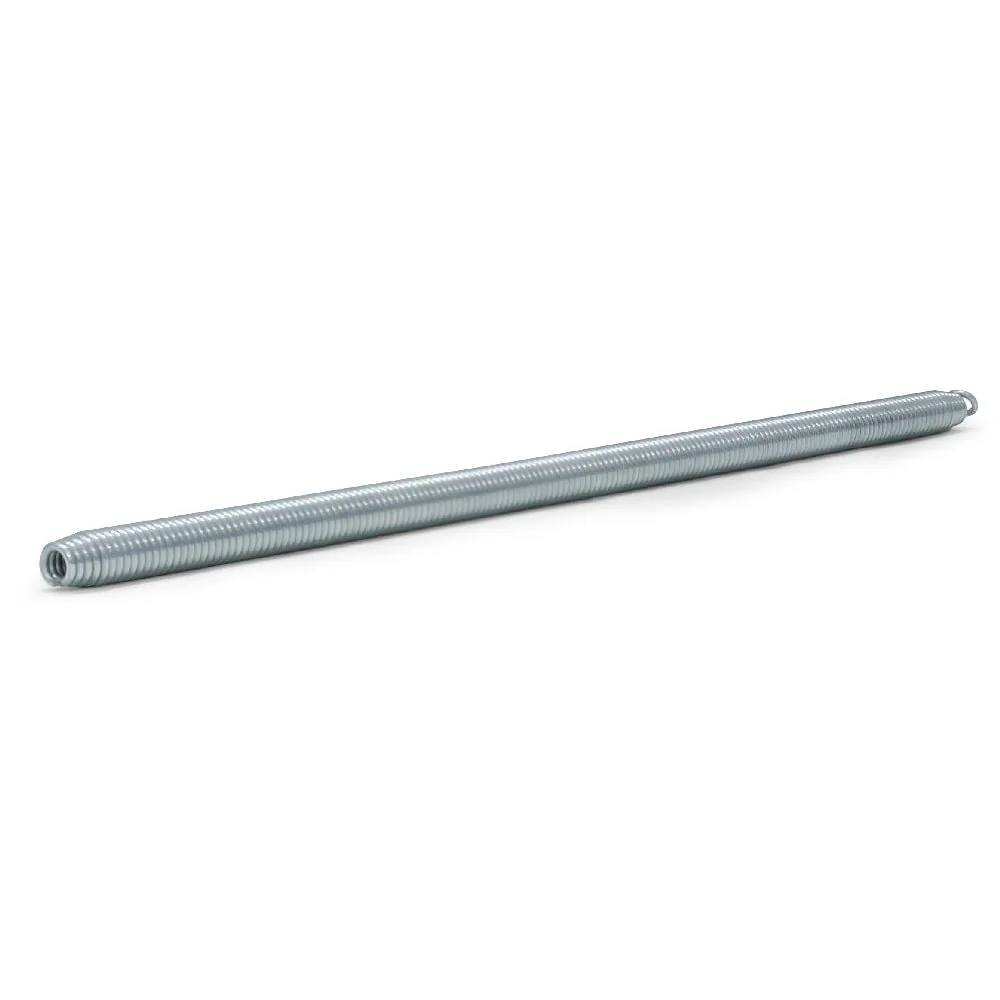

Die Innenbiegefeder mit 26 mm wird als Rohrbiegefeder und Werkzeug zum Rohrebiegen beschrieben. Eine weitere Innenbiegefeder ist mit 16 mm für Mehrschichtverbundrohr sowie Sanitär und Heizung bezeichnet. Die Innen-Biegefeder mit 20 x 2,0 mm ergänzt diese Größen. Für die Zuordnung wird zunächst das Rohrmaß aus den technischen Unterlagen oder der vorhandenen Rohrbezeichnung übernommen. Danach wird geprüft, ob die Beschreibung Innenbiegen und den vorgesehenen Einsatzbereich nennt.

Außenbiegefedern für die äußere Führung

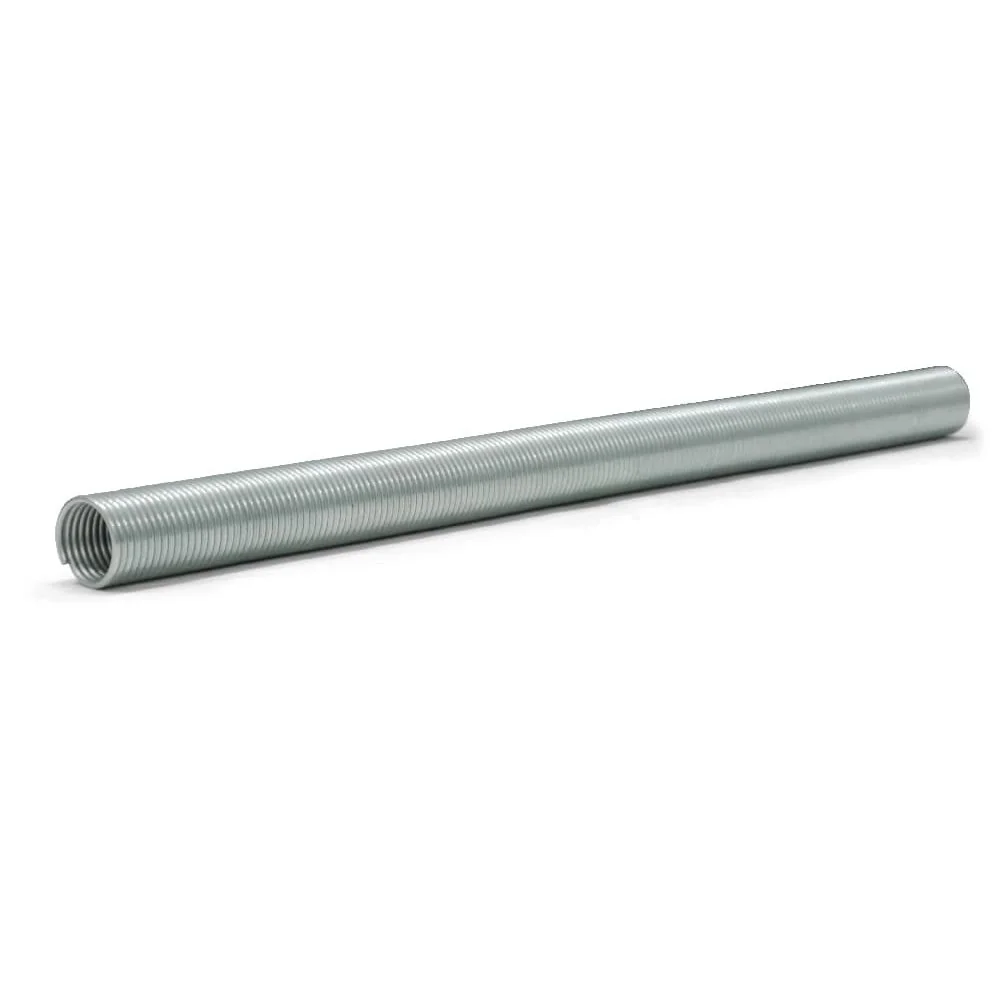

Bei den Außenbiegefedern sind 16 mm, 20 x 2,0 mm und 26 mm vertreten. Die 20-x-2,0-mm-Variante ist für Verbundrohr benannt; die 26-mm-Variante wird für Mehrschichtverbundrohre, Kunststoffrohre und Aluminiumrohre beschrieben. Die 16-mm-Variante nennt Rohre aus Kupfer, Aluminium und Mehrschichtverbundrohr. Diese Angaben helfen bei der Auswahl, sofern Rohrmaß, Rohrart und Biegeart zum eigenen Arbeitsschritt passen.

Zuschnitt und Kalibrierung vor der Verbindung

Für den Zuschnitt ist eine Rohrschere mit einem genannten Bereich bis 40 mm vorhanden. Die Produktbeschreibung nennt Mehrschichtverbundrohre und Kunststoffrohre als zu schneidende Rohrarten. Beim Kalibrieren wird ein anderes Werkzeug verwendet: Der Rohr-Kalibrierer ist als Kalibrierdorn und Kalibrierwerkzeug für Steck-, Press- und Schraubfittings beschrieben. Seine Produktdaten führen die Maße 16 x 2 mm, 20 x 2 mm und 26 x 3 mm sowie das Entgraten an. Schnitt, Kalibrierung und anschließende Verbindung sind somit getrennte Arbeitsschritte.

Für eine nachvollziehbare Auswahl wird zuerst das Rohrmaß festgestellt, danach der Schnittbereich der Rohrschere geprüft und anschließend das Maß des Kalibrierers mit der Rohrangabe verglichen. Bei einer Feder kommt zusätzlich die Innen- oder Außenführung hinzu. Diese Reihenfolge trennt die Aufgaben der Werkzeuge und verhindert, dass die 40-mm-Angabe der Schere mit einem Rohrmaß oder einer Kalibrierergröße verwechselt wird. Für Fittings sollten die Angaben des jeweiligen Verbindungssystems maßgeblich bleiben.

Ausgewählte Produkte im Überblick

Die folgenden Karten zeigen drei Produktvarianten mit Bild sowie ein Werkzeug aus dem Sortiment. Die Angaben in den Karten folgen den jeweiligen Produktdaten. Das erleichtert den direkten Abgleich von Rohrmaß, Länge und Arbeitsschritt.

Verbundrohr 20 mm, 50 m

Als Alu-Verbundrohr für Heizung und Fußbodenheizung bezeichnet; die Kombination aus 20 mm und 50 m steht im Produktnamen.

Mehrschichtverbundrohr 16 mm, 100 m

Die Produktbezeichnung nennt Aluminiumverbundrohr, Heizungsrohr und ein flexibles Rohr für die aufgeführte 16-mm- und 100-m-Variante.

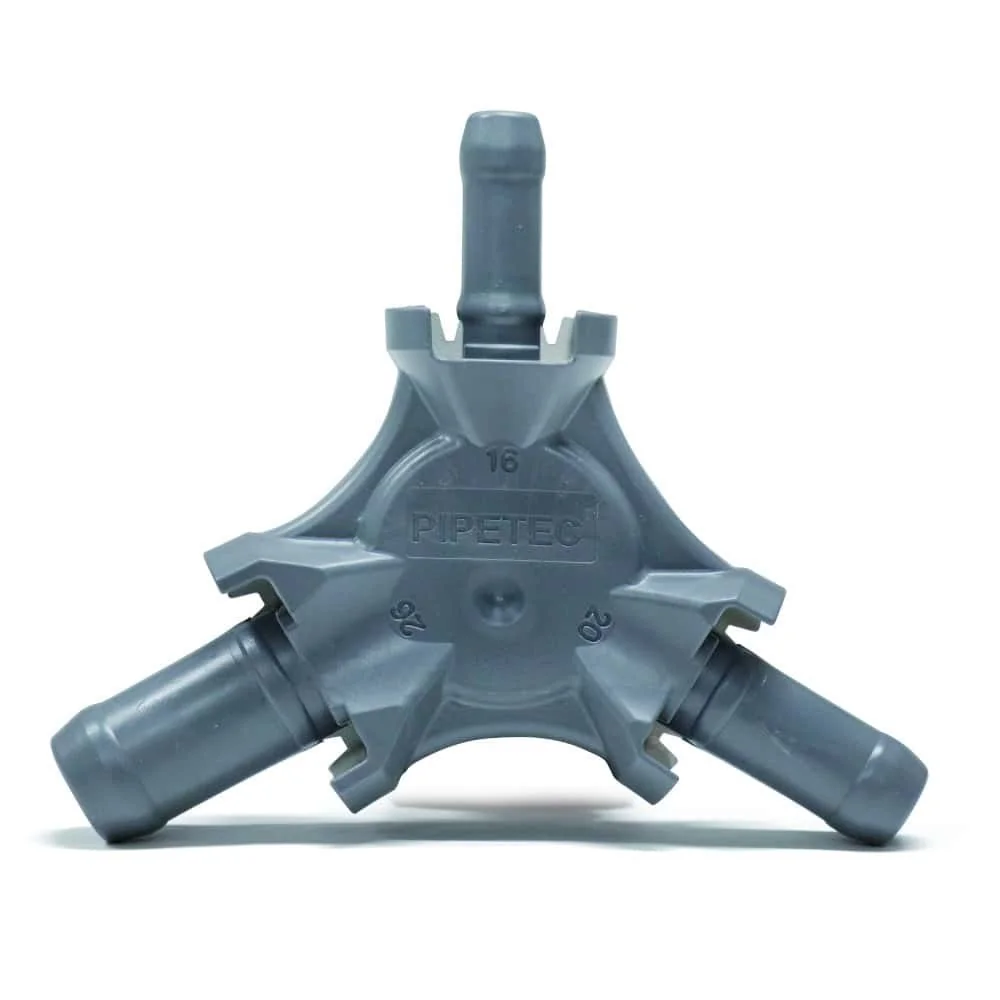

Rohr-Kalibrierer

Das Kalibrierwerkzeug ist für 16 x 2 mm, 20 x 2 mm und 26 x 3 mm beschrieben und wird mit Steck-, Press- und Schraubfittings verbunden.

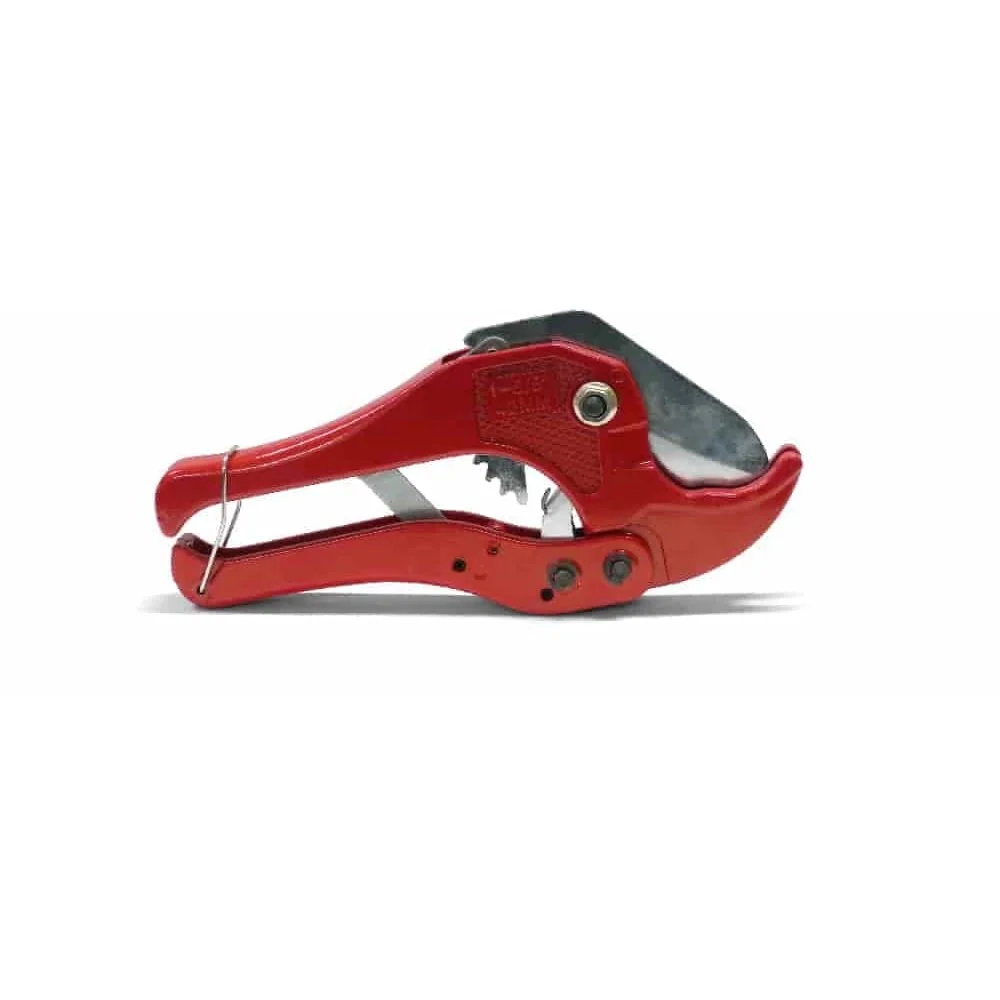

Rohrschere bis 40 mm

Rohrschere für Kunststoff- und Mehrschichtverbundrohre. Der angegebene Schnittbereich reicht bis 40 mm.

Die Auswahl am Projekt ausrichten

Eine sinnvolle Reihenfolge beginnt mit dem Anwendungsfeld, das in den Produktdaten genannt wird: Heizung, Fußbodenheizung, Kühlung oder Sanitär. Danach werden Rohrbegriff und Maß abgeglichen. Bei Rohren folgen Länge und gegebenenfalls die zusätzliche Maßangabe wie 26 x 3,0 mm. Für eine Biegung wird die Federart festgelegt und anschließend das passende Maß gesucht. Bei einem Zuschnitt wird der Bereich der Rohrschere geprüft; für Steck-, Press- oder Schraubfittings wird der Kalibrierer nach seiner Maßliste verglichen.

1. Anwendung aus der jeweiligen Produktbeschreibung notieren.
2. Rohrmaß und kombinierte Maßangabe getrennt erfassen.
3. Benötigte Länge mit der gemessenen Leitungsstrecke abgleichen.
4. Bei Biegearbeiten Innen- oder Außenbiegefeder unterscheiden.
5. Für Schnitt und Fitting das jeweils beschriebene Werkzeug zuordnen.

Die Rohrbeschreibungen nennen teils dieselben Anwendungsfelder, aber nicht dieselbe Kombination aus Maß und Länge. Deshalb sollte die vollständige Produktbezeichnung die letzte Kontrollstufe vor der Entscheidung bilden.

Angrenzende Themen im Bereich Gartenbewässerung

Im Kategoriepfad steht Aluverbundrohre unter Garten und Gartenbewässerung. Die folgenden Bereiche sind als benachbarte Themen geführt und behandeln andere Produktgruppen. Sie dienen der Orientierung innerhalb des Sortiments; eine technische Zuordnung zu den hier beschriebenen Rohren ergibt sich daraus nicht.

Häufige Fragen zu Aluverbundrohren
