Schlauchverbinder 6mm

Schlauchverbinder 6mm nach Anschluss auswählen

Bei dieser Kategorie beginnt die Auswahl am benötigten Anschluss. Einige Artikel sind als Schlauchverbinder 6mm mit Tülle, Y-Stück, T-Stück oder 90°-Winkel bezeichnet. Andere führen zu einem Übergang: 6 mm x 4 mm, 8 mm auf 6 mm oder 8 mm x 4 mm. Die Zahlen benennen die jeweilige Kombination. Eine Reduzierung für 8 mm auf 6 mm ersetzt deshalb keine Ausführung 6 mm x 4 mm.

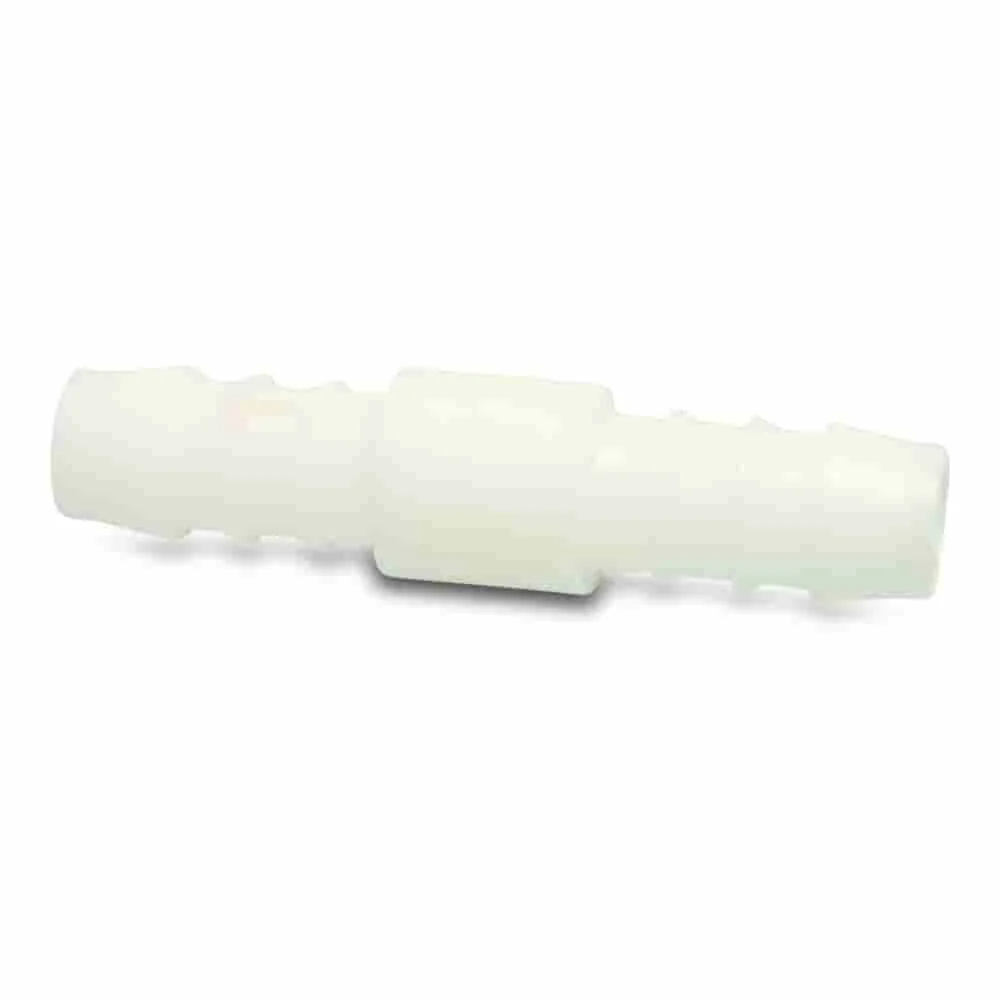

Für Druckluft ist ein eigener Artikel als Doppeltülle 6mm beschrieben. Er verbindet zwei Schläuche mit 6 mm Innendurchmesser; zur Montage werden Schlauchschellen genannt. So lässt sich die Auswahl nach Schlauchtyp und Einsatz unterscheiden.

Schnellwahl nach Form und Maß

Benötigen Sie eine Abzweigung, stehen Y-Stück und T-Stück zur Auswahl. Für einen Richtungswechsel ist die Variante mit 90°-Winkel benannt. Bei unterschiedlichen Schlauchmaßen führen die reduzierten Tüllen zu den passenden Übergangswerten. Für eine Verbindung ohne Abzweigung ist die 6-mm-Tülle als eigener Produkttyp aufgeführt.

Formen im Überblick

Die Beispiele zeigen, wie stark die Form den vorgesehenen Aufbau bestimmt: Das Y-Stück teilt eine Leitung, der Winkel führt die Anschlüsse im rechten Winkel, und die Doppeltülle verbindet zwei Schlauchenden. Die folgenden Produktkarten nennen jeweils die Maße und Materialangaben aus der zugehörigen Produktbeschreibung.

Y-Stück, 6 mm, Kunststoff

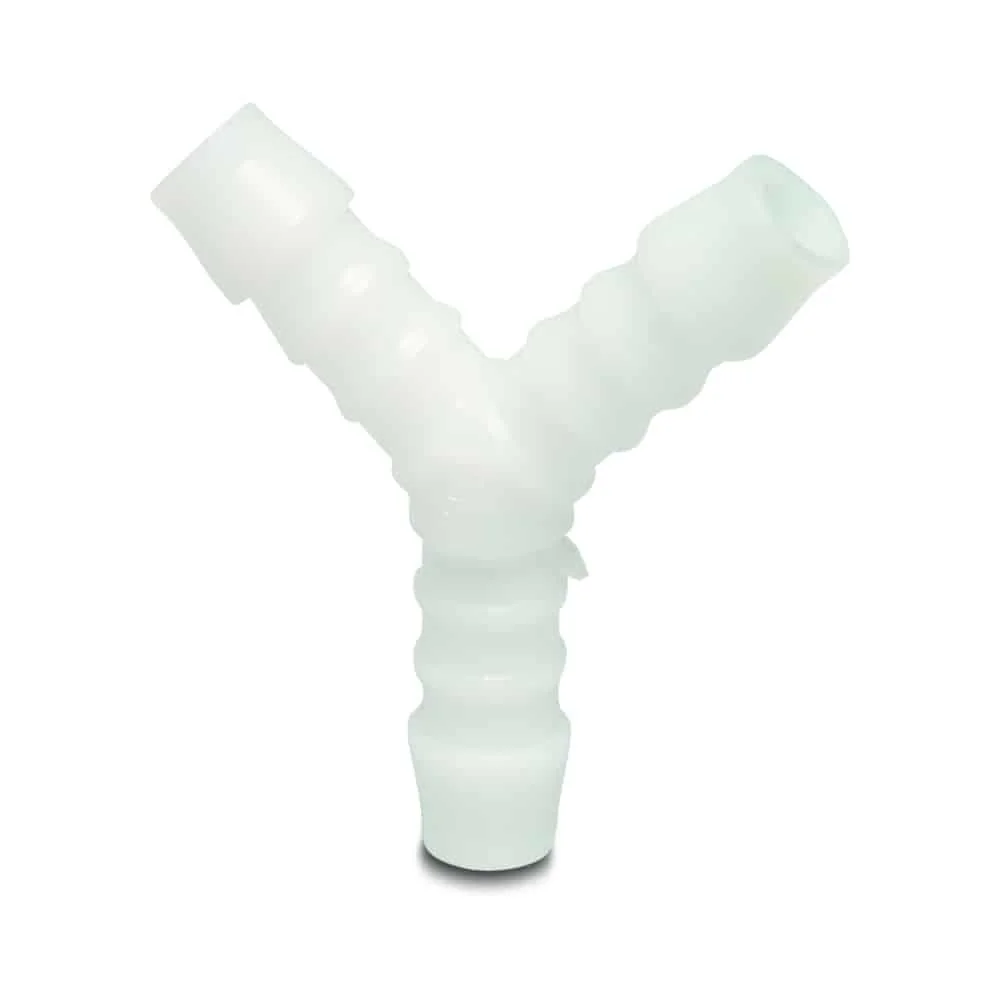

Die Produktkarte nennt ein Y-Stück für 6 mm, Kunststoff beziehungsweise POM und eine einfache Verzweigung.

Winkel 90°, 6 mm, POM

Diese Ausführung ist als 6-mm-Kunststoff-Winkel mit 90° und POM bezeichnet und als Schlauchkupplung beschrieben.

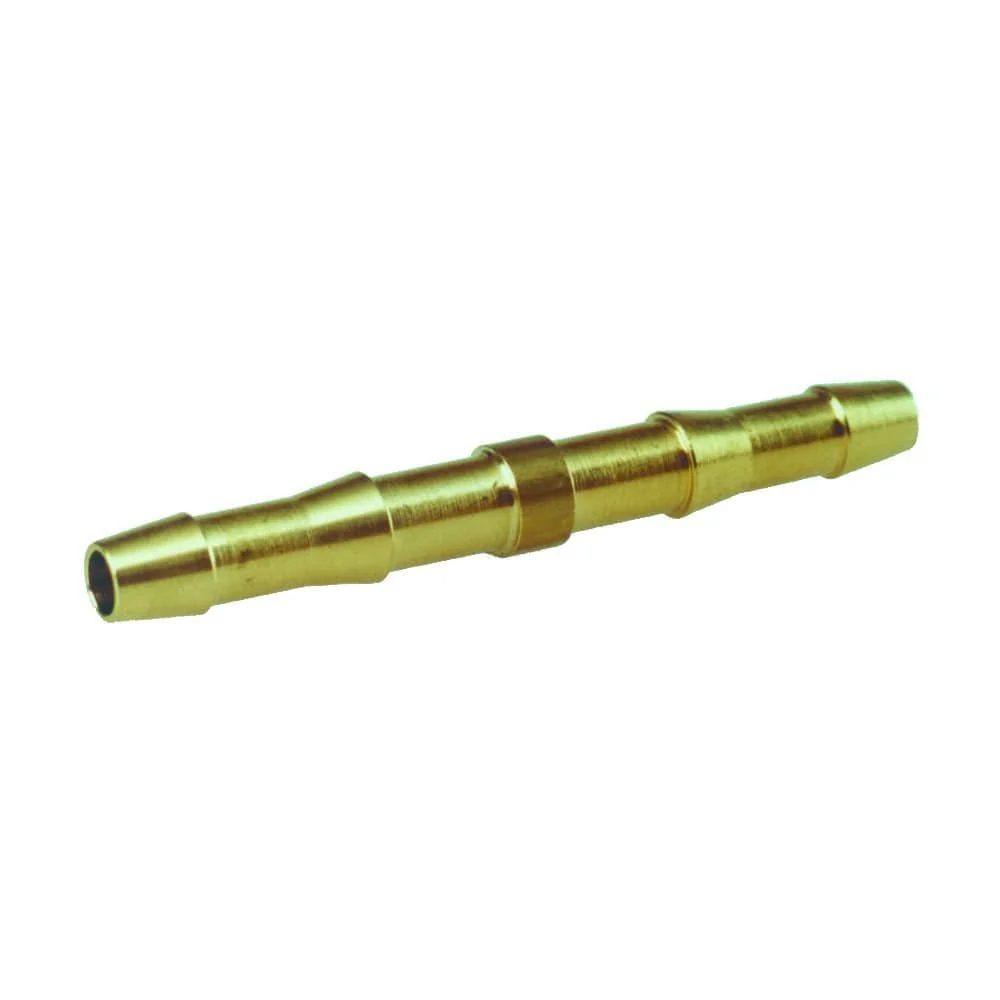

Doppeltülle für Druckluft, 6 mm

Die Beschreibung nennt zwei Schläuche mit 6 mm Innendurchmesser und eine Fixierung mit Schlauchschellen.

Reduzierungen und technische Angaben

Bei den POM-Ausführungen mit 6 mm x 4 mm und beim T-Stück 6 mm nennt die Produktbeschreibung eine Betriebstemperatur von -40 °C bis +80 °C, kurzzeitig bis +110 °C für bis zu 1 Stunde sowie einen maximal zulässigen Druck von 10 bar. Diese Werte gehören zu den jeweils benannten Ausführungen und sind nicht pauschal auf jede Form zu übertragen.

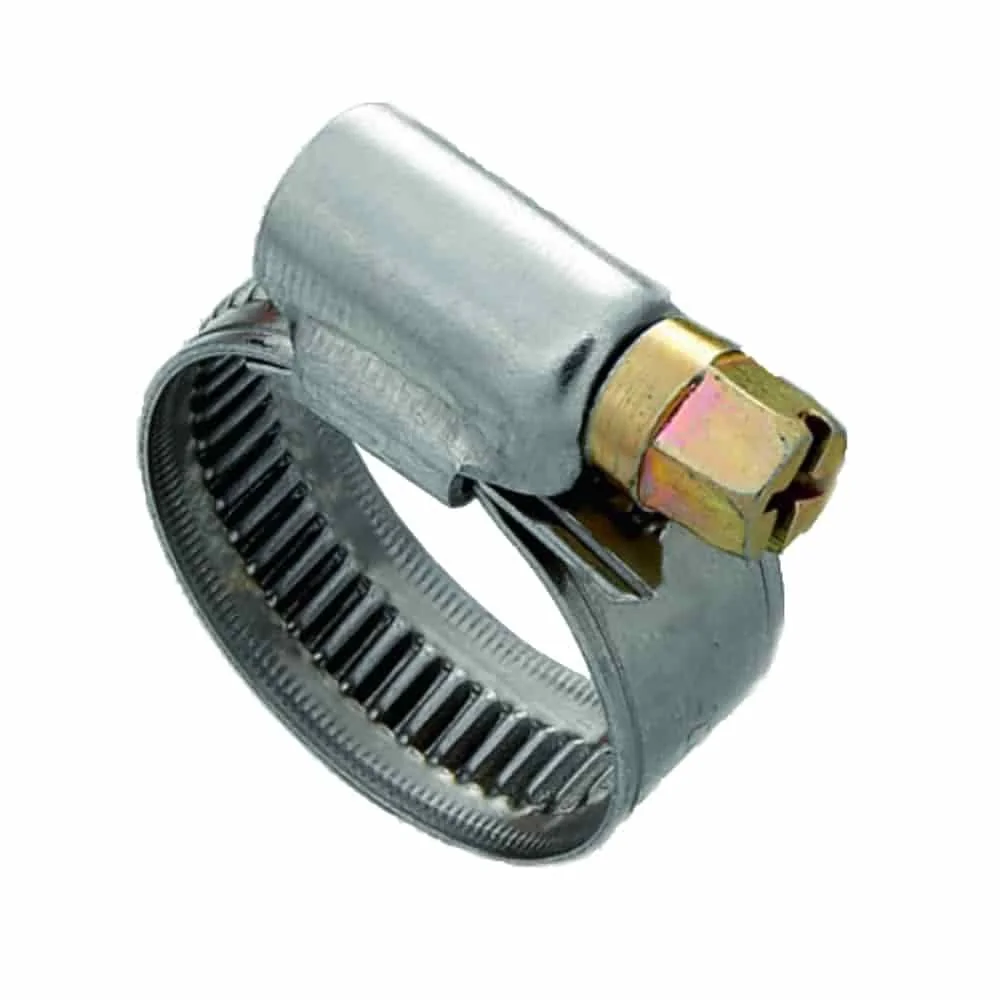

Auch die 8-mm-x-4-mm-Variante ist als Schlauchverbinder aus POM beschrieben; dort werden -40 °C bis +80 °C genannt. Bei der Schlauchschelle im Sortiment stehen 9 mm Bandbreite, 10–16 mm Spannbereich, Edelstahl W2 und DIN 3017 in der Produktbezeichnung. Die Maße der Schelle beschreiben das Befestigungsteil und nicht den Verbinder.

Y-Stück, T-Stück oder Winkel?

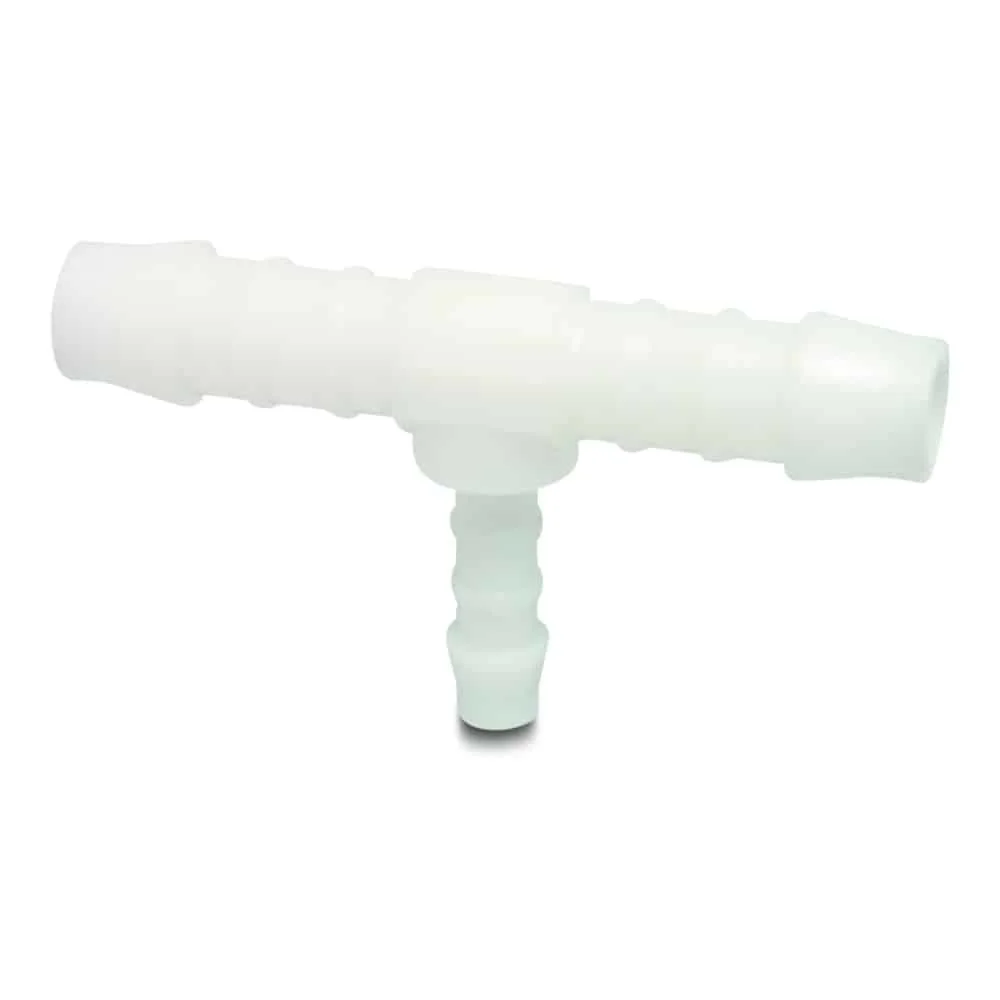

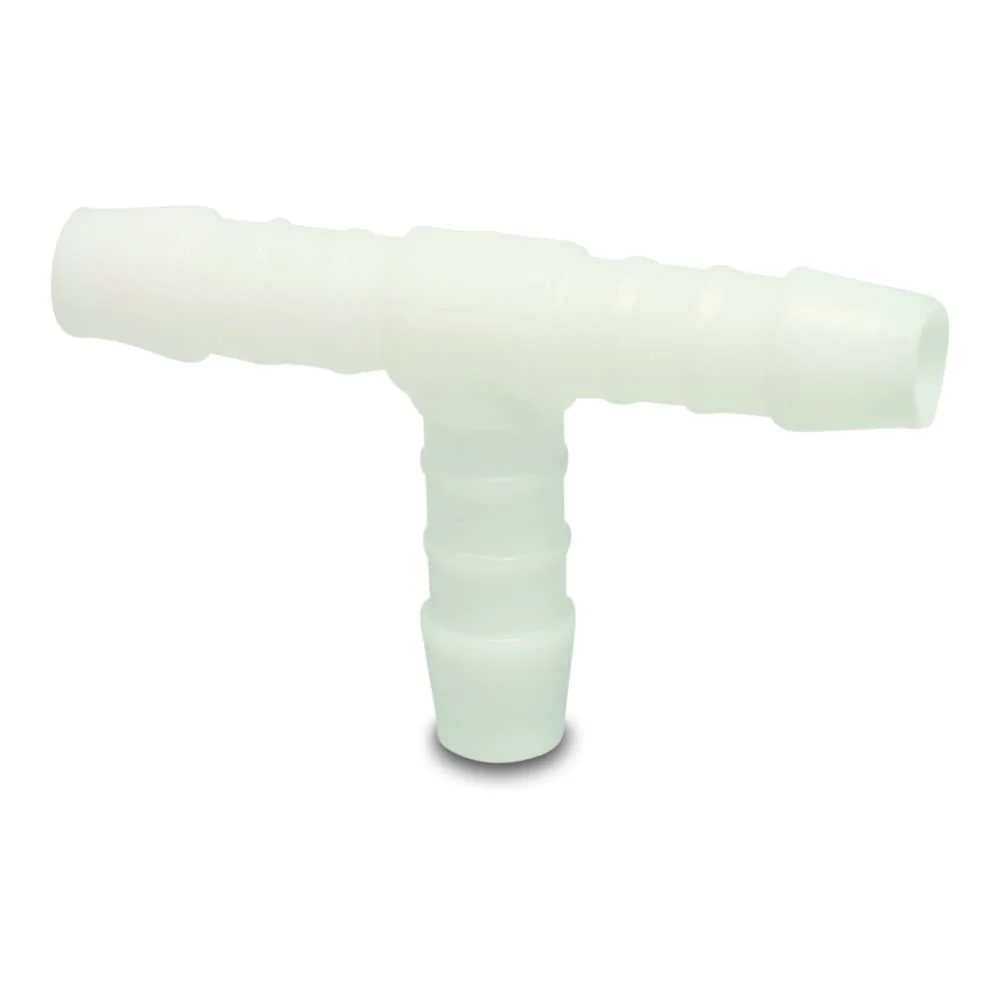

Ein Y-Stück ist in den Produktdaten mit einer einfachen Verzweigung verbunden. Beim T-Stück steht die T-Form im Mittelpunkt; beide Varianten tragen die Angabe 6 mm. Wenn die Leitungsführung einen rechten Winkel benötigt, ist der 90°-Winkel die nachvollziehbare Formwahl. Für das Verbinden zweier gleich benannter 6-mm-Anschlüsse ist eine 6-mm-Tülle beziehungsweise Doppeltülle aufgeführt.

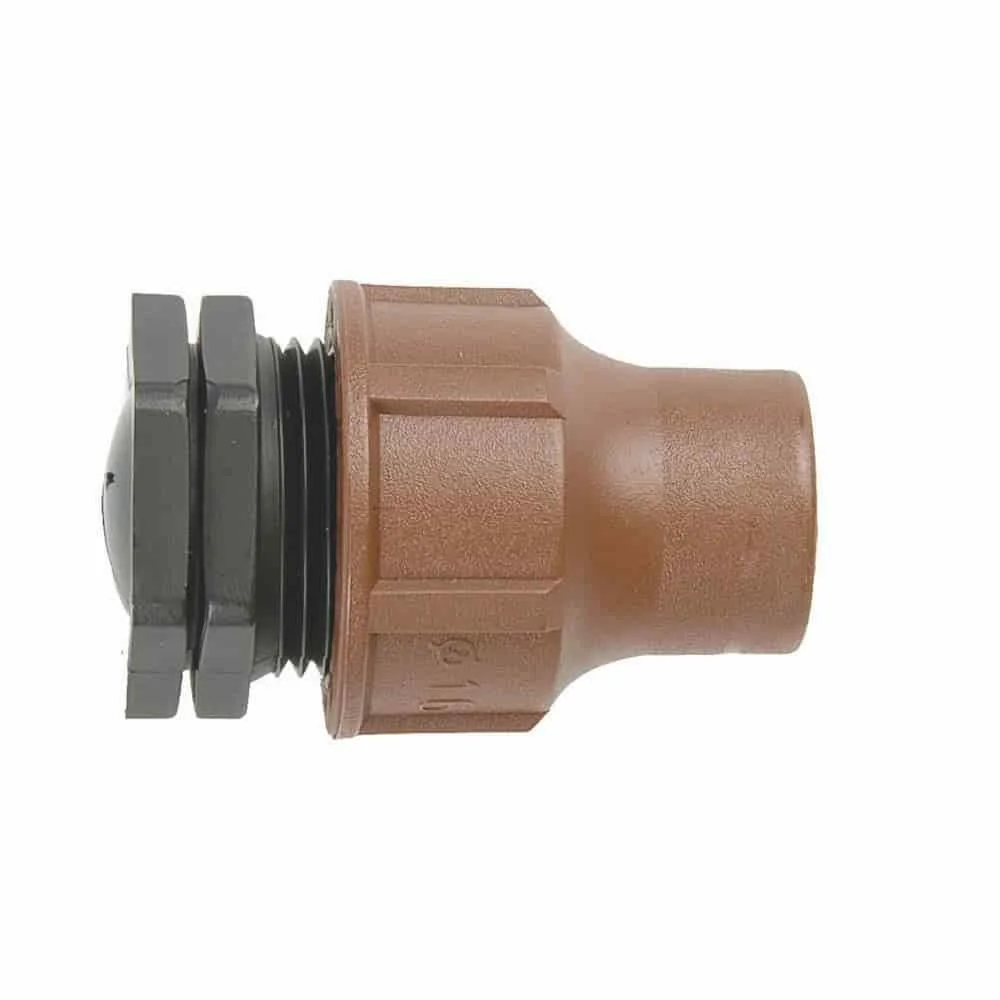

Die Produktliste enthält außerdem ein Y-Stück mit 5 mm. Diese Größe gehört nicht zur Auswahl für 6-mm-Schläuche. Ebenso steht der Endstopfen mit 16 mm Außendurchmesser für eine andere Maßangabe. Die Form und das Maß sollten deshalb gemeinsam betrachtet werden.

Maße beim Einkauf richtig zuordnen

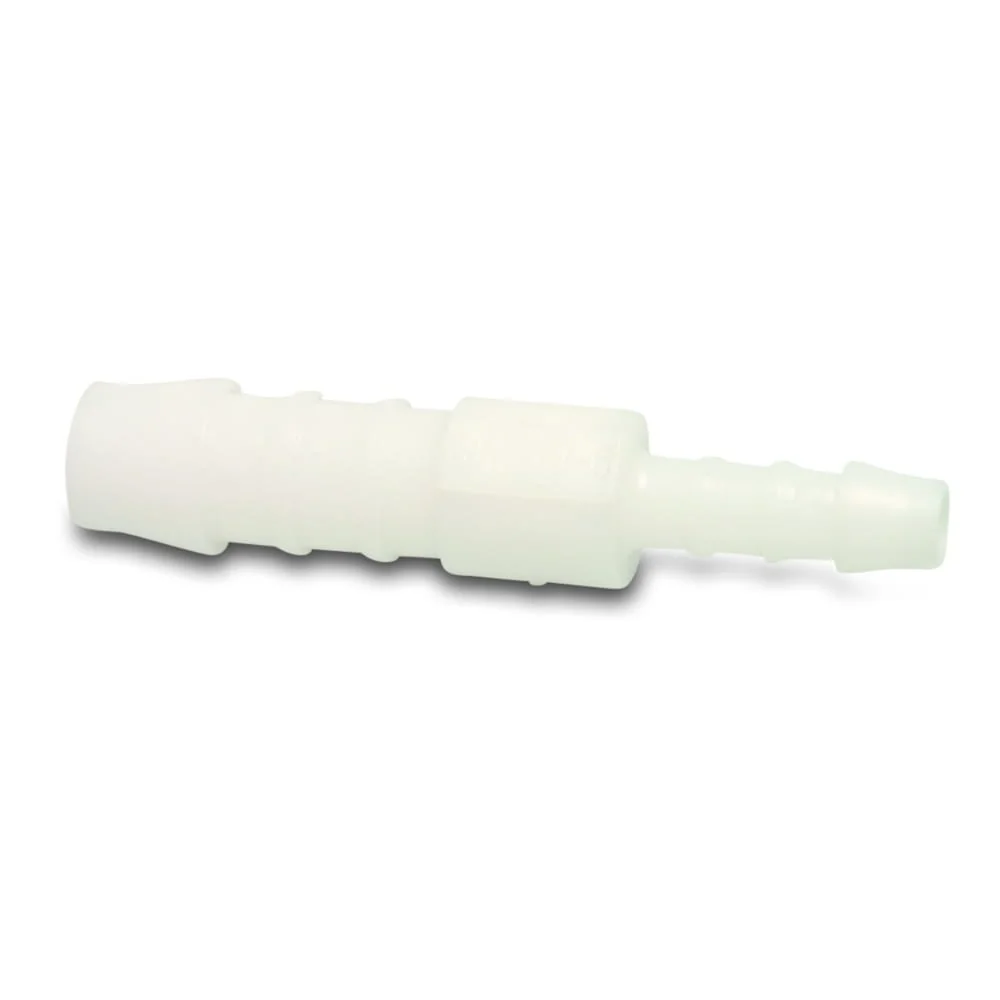

Bei reduzierten Verbindern sind beide Seiten wichtig: 6 mm x 4 mm, 8 mm auf 6 mm und 8 mm x 4 mm sind drei verschiedene Kombinationen. Die Doppeltülle ist ausdrücklich für zwei Schläuche mit 6 mm Innendurchmesser beschrieben. Beim Endstopfen wird dagegen ein Schlauch mit 16 mm Außendurchmesser genannt. Diese Angaben lassen sich nicht untereinander austauschen.

Für eine Befestigung mit Schellen nennt die Produktkarte den Spannbereich 10–16 mm und eine Bandbreite von 9 mm. Bei POM-Teilen mit technischen Daten sind außerdem Temperatur- und Druckwerte angegeben. Wer zuerst Anschlussart, Maßbezug und danach die Form vergleicht, kann Tülle, Abzweigung, Winkel und Reduzierung klar auseinanderhalten.
