Eine Schlauchkupplung verbindet zwei Anschlussseiten oder ergänzt eine Schlauchleitung um ein Gewinde, eine Abzweigung, ein Ventil oder einen Übergang. Für die Auswahl zählen deshalb die Anschlussart, das Maß und die Bauform. In den Produktdaten erscheinen unter anderem Messing-Schlauchverschraubungen, Gewindestücke, Schlauchtüllen, Saugkupplungen, Storz-Übergangsstücke, Y-Verteiler, Rückschlagventile und Edelstahl-Schlauchschellen. Die Unterschiede liegen vor allem an der Gewindeseite, der Schlauchseite, dem Spannbereich, dem Kupplungssystem oder einer zusätzlichen Funktion. Diese Einteilung erleichtert den Vergleich, ohne verschiedene Bauformen unter einer allgemeinen Bezeichnung zusammenzufassen.

Gewinde und Schlauchmaß zusammenbringen

Der erste Abgleich gilt den beiden Seiten der geplanten Verbindung. Innengewinde wird mit IG, Außengewinde mit AG abgekürzt. Auf der Schlauchseite stehen Angaben wie Schlauchtülle, Schlauchstutzen oder Schlauchanschluss. Ein Innengewinde allein sagt noch nicht, welcher Schlauch passt: Gewindegröße und Schlauchmaß müssen gemeinsam zur vorhandenen Armatur und zum Schlauch passen. Bei einer Winkelvariante kommt die Ausrichtung hinzu; ein gerades Teil und ein Winkel lösen daher unterschiedliche Einbausituationen.

Innengewinde, Außengewinde und Tülle

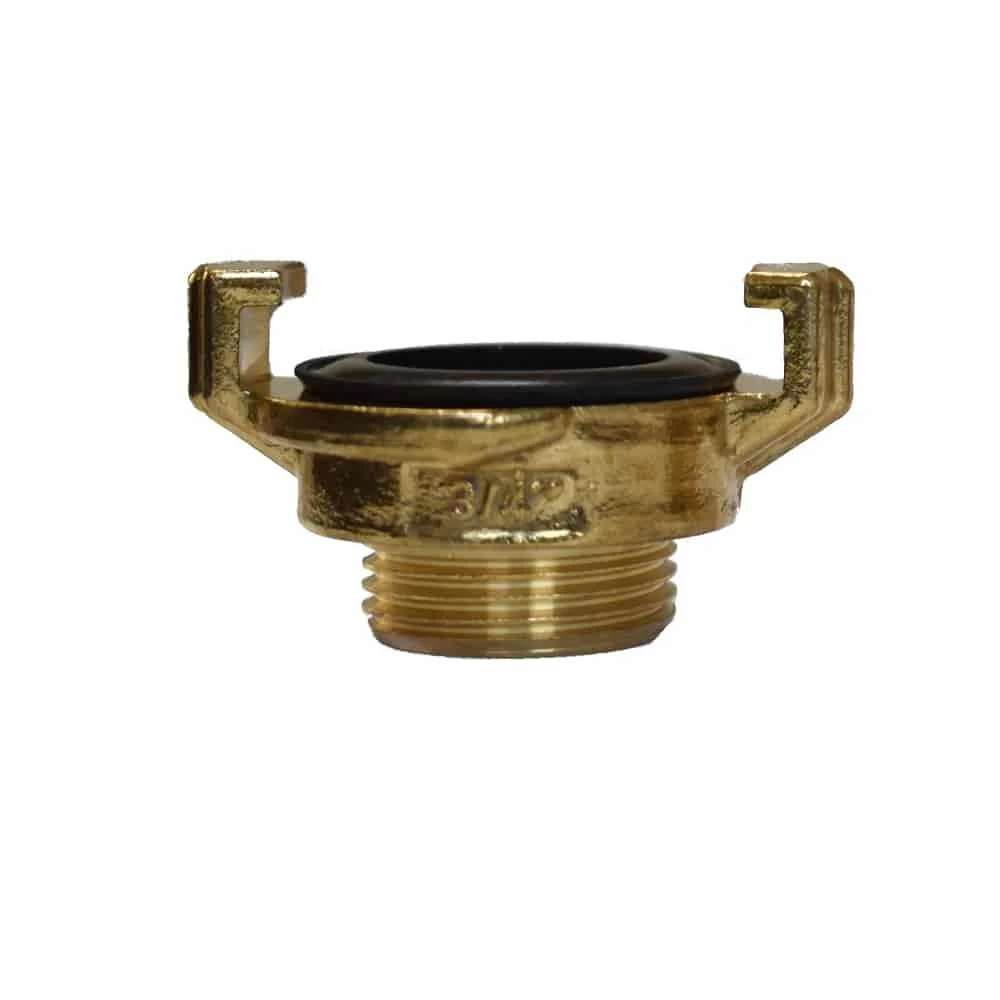

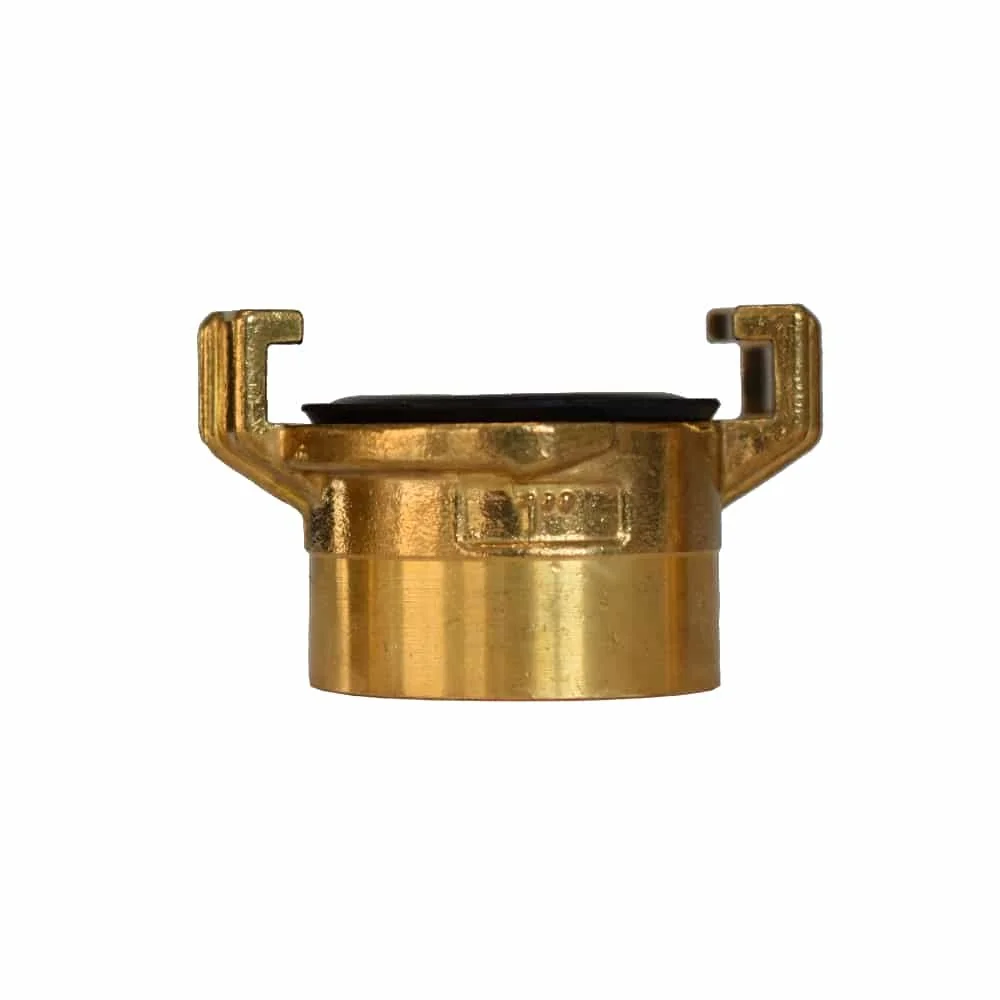

Die zweiteilige Schlauchverschraubung aus Messing mit 1 Zoll IG und 25 mm Schlauchanschluss verbindet laut Produktkarte eine Schlauchtülle, eine Überwurfmutter und ein Innengewinde. Ein anderes Messing-Gewindestück nennt 1 Zoll Innengewinde, etwa 32 mm Gewinde und 40 mm Knaggenabstand in Verbindung mit einer Schnellkupplung. Beim Messing-Gewindestück mit 3/4 Zoll Außengewinde sind etwa 26 mm Gewinde und 40 mm Knaggenabstand angegeben. Diese Beispiele zeigen, warum Zollangabe, Gewindeart und Maß an der Tülle separat gelesen werden müssen.

Die drei folgenden Karten bilden unterschiedliche Aufgaben ab: eine Verschraubung mit Innengewinde, eine Schelle zum Befestigen und eine Saugkupplung mit Kontermutter. Die Angaben stammen aus den jeweiligen Produktkarten.

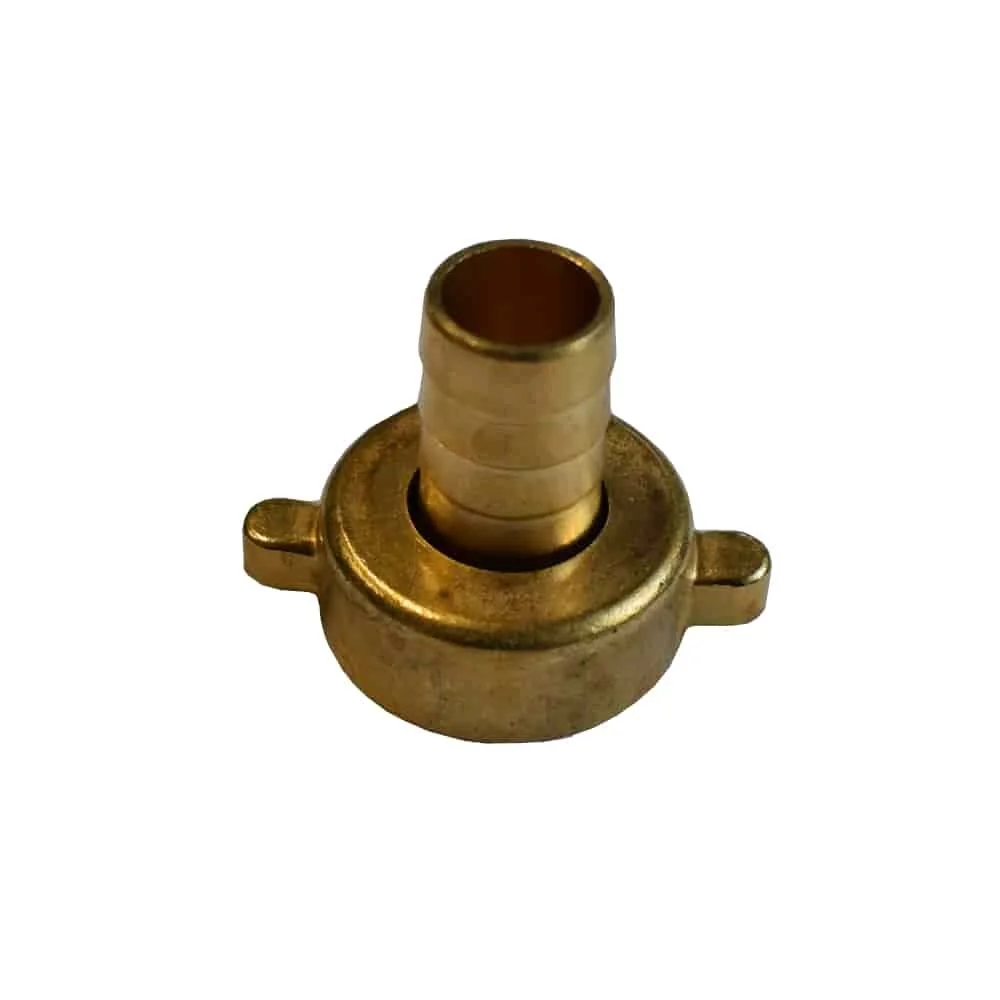

2/3 Schlauchverschraubung Messing 1 Zoll IG – 25 mm

Die zweiteilige Ausführung nennt 1 Zoll Innengewinde und 25 mm Schlauchanschluss. Schlauchtülle und Überwurfmutter sind als Bestandteile beschrieben.

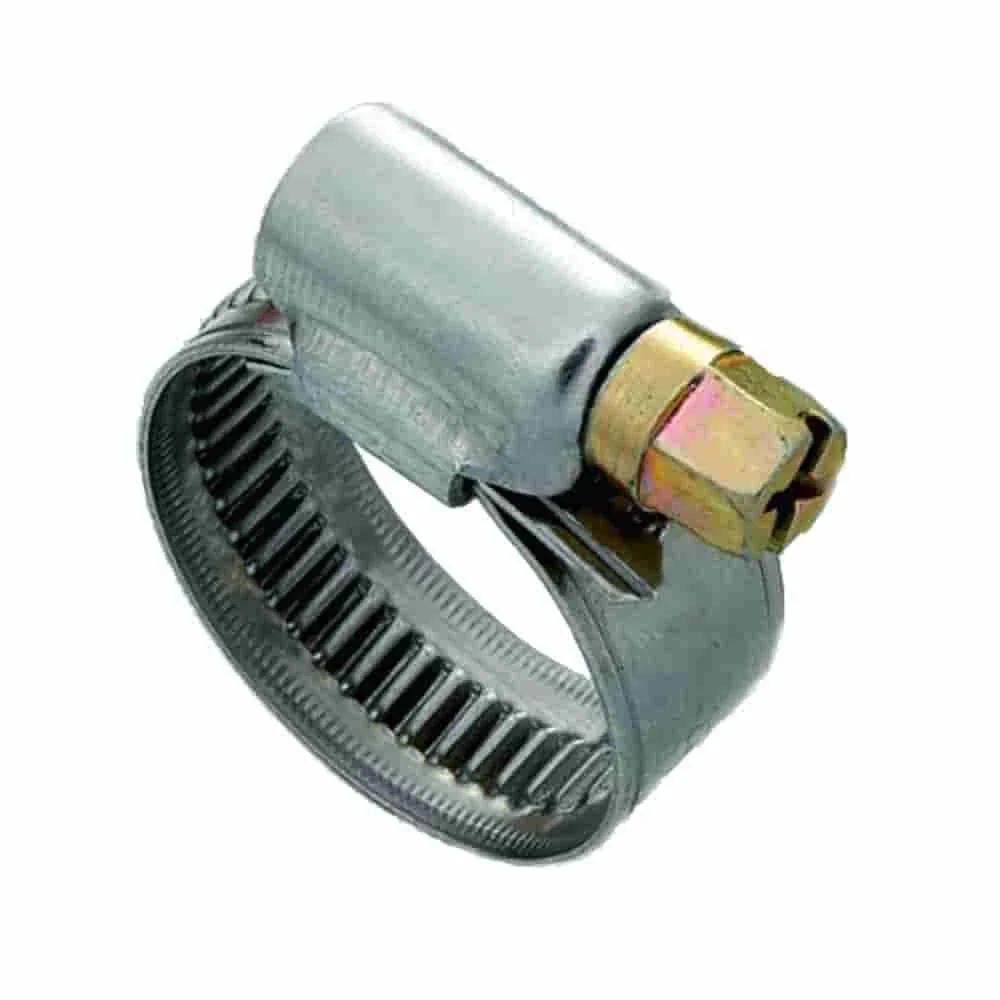

Edelstahl W4 Schlauchschellen 12 mm, 20–32 mm

Die W4-Schelle nennt 12 mm Bandbreite und einen Spannbereich von 20–32 mm. Schneckengewinde und die beschriebene Schraubenaufnahme gehören zur Produktkarte.

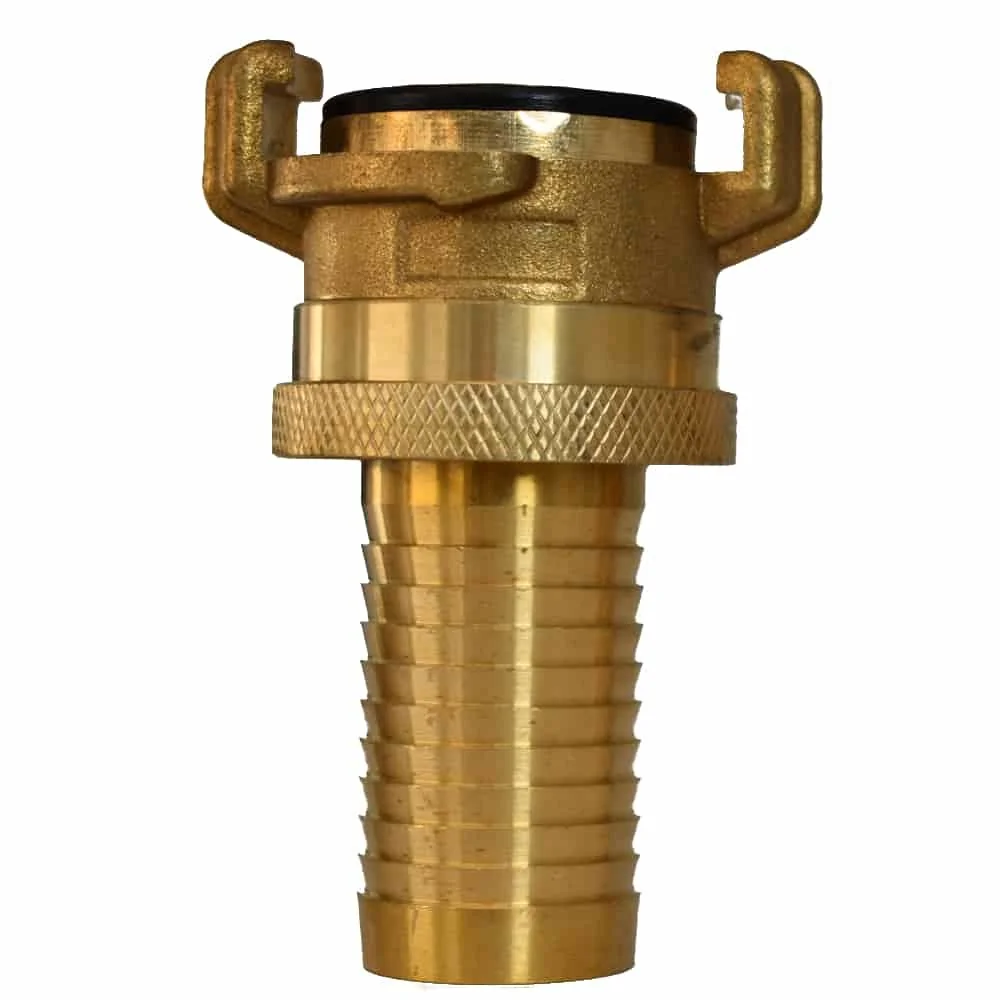

Saugkupplung 1 Zoll, Messing mit Kontermutter

Die Produktkarte nennt 1 Zoll, Kontermutter, Pressmessing, Schnellkupplung und 40 mm Nockenweite für die beschriebene Saugkupplung.

Schlauchverschraubungen für feste Übergänge

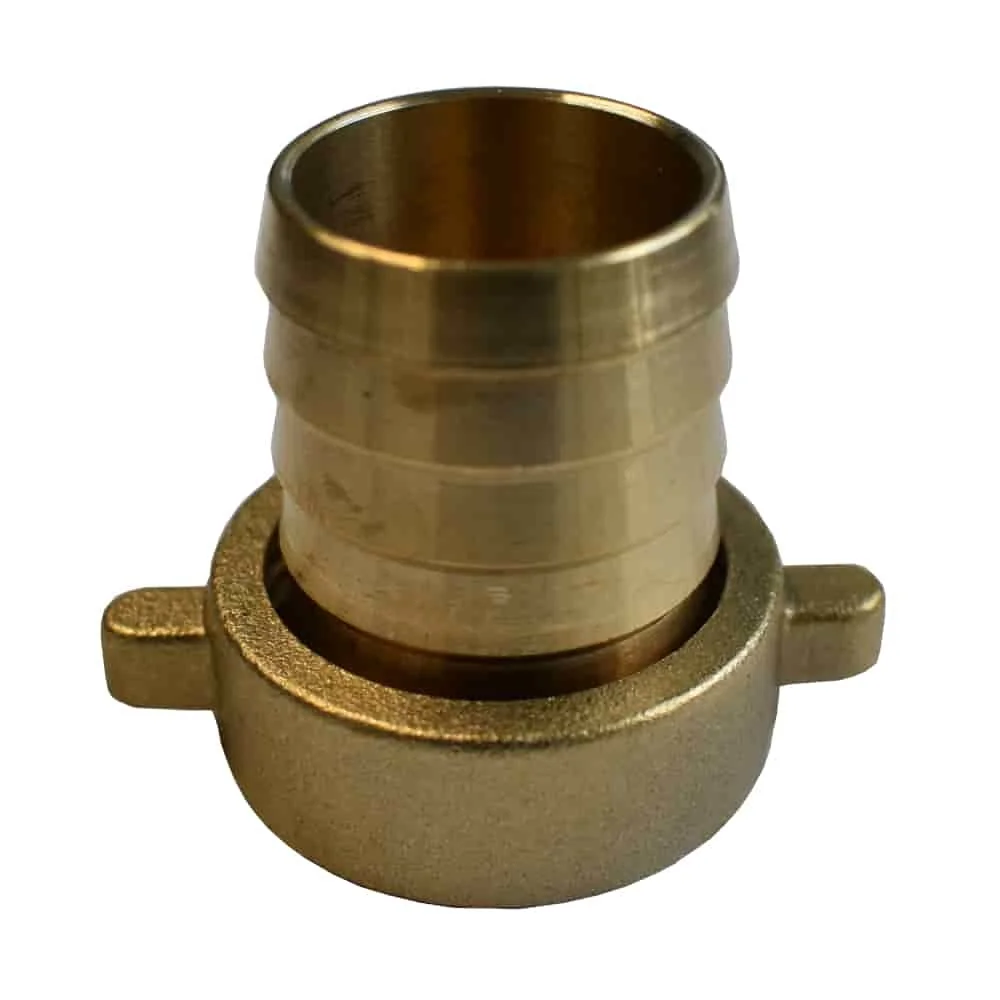

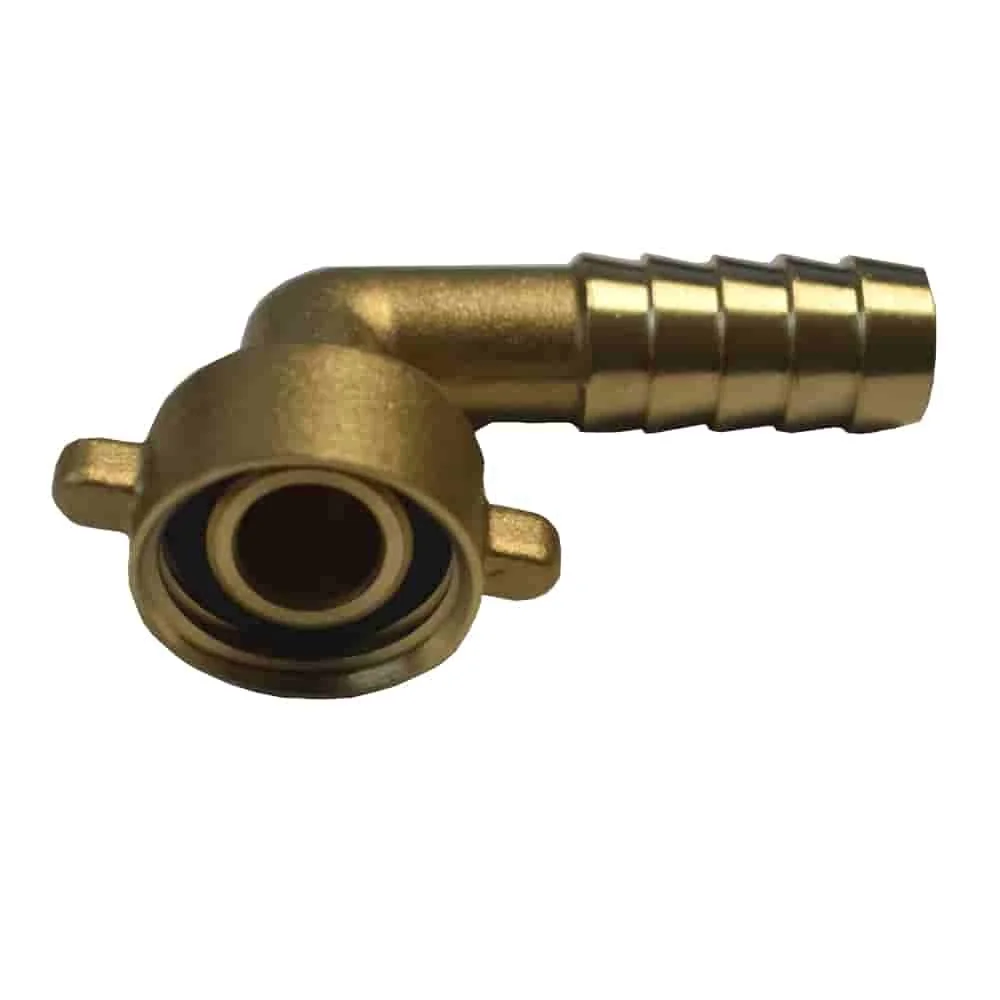

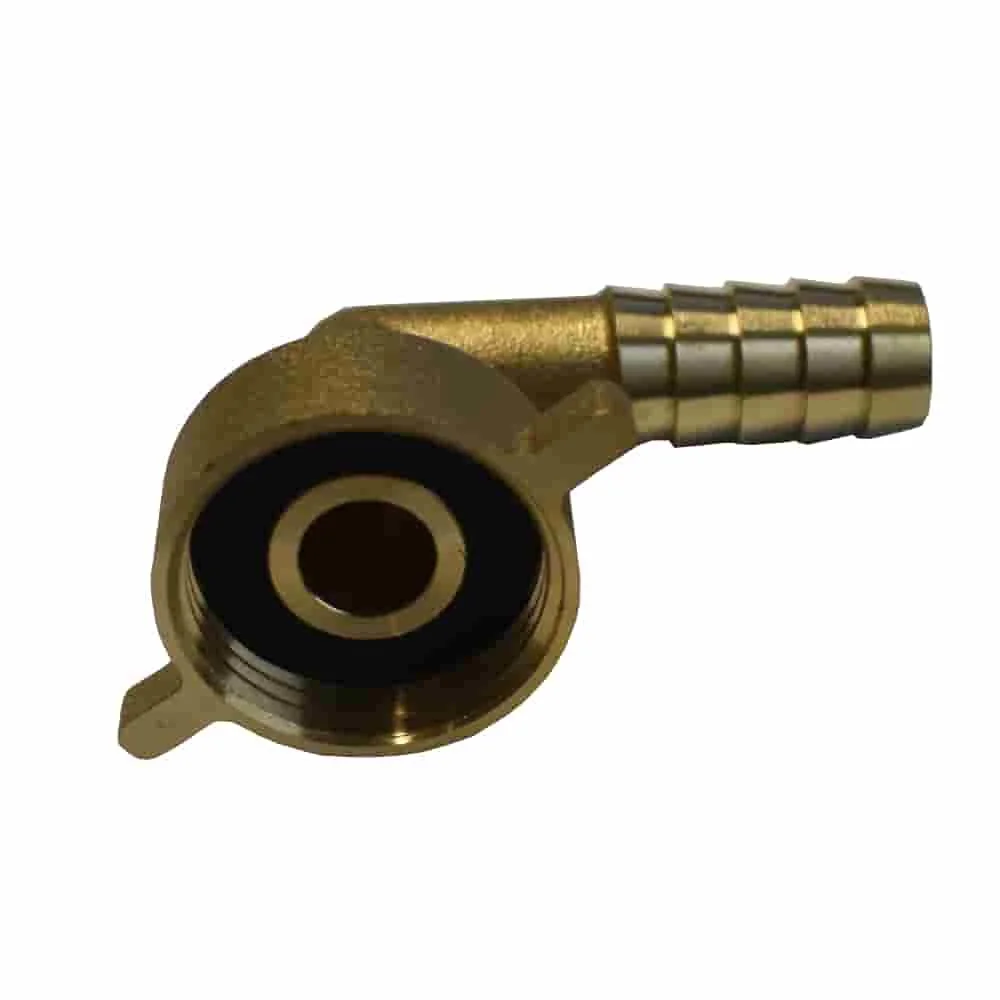

Schlauchverschraubungen verbinden eine Schlauchseite mit einer Gewindeseite. Bei der Auswahl werden Innengewinde, Schlauchanschluss und Form gemeinsam betrachtet. Die 3/4-Zoll-Winkelvariante ist mit einem 13-mm-Schlauchanschluss beschrieben; die 1-1/2-Zoll-Ausführung nennt 40 mm. Für einen geraden Aufbau stehen weitere Messingteile mit Schlauchtülle und Gewinde zur Verfügung. Die zweiteilige Ausführung mit Überwurfmutter kann passend sein, wenn die Verbindung über eine Verschraubung montiert werden soll; ob die Bauform in die eigene Einbausituation passt, hängt von Gegenstück, Platz und Leitungsverlauf ab.

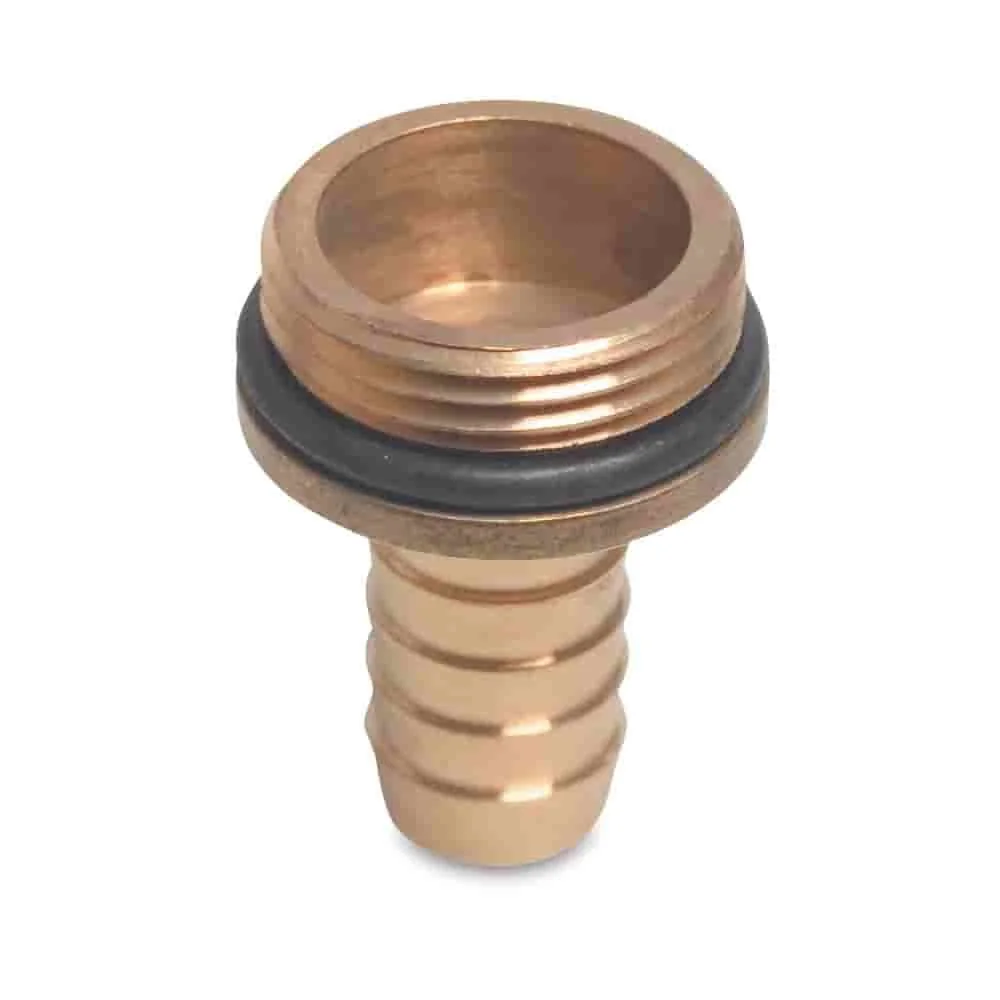

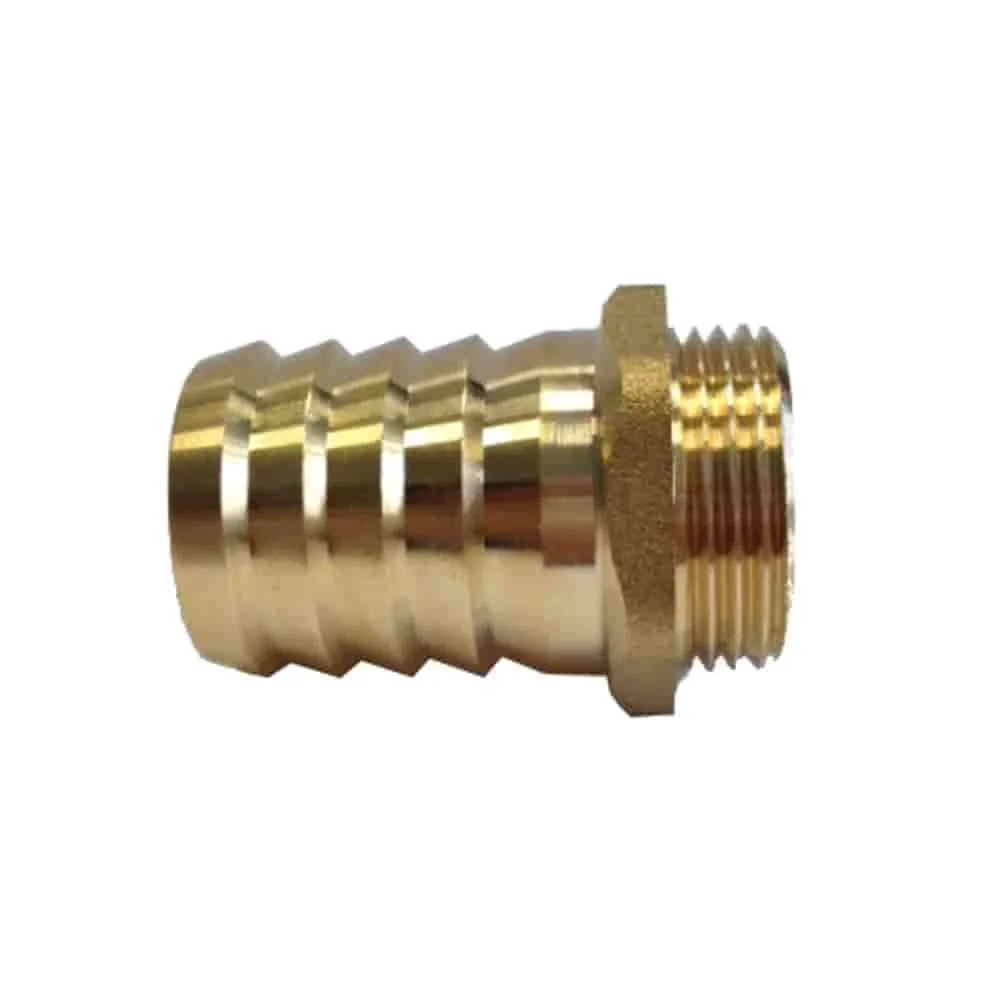

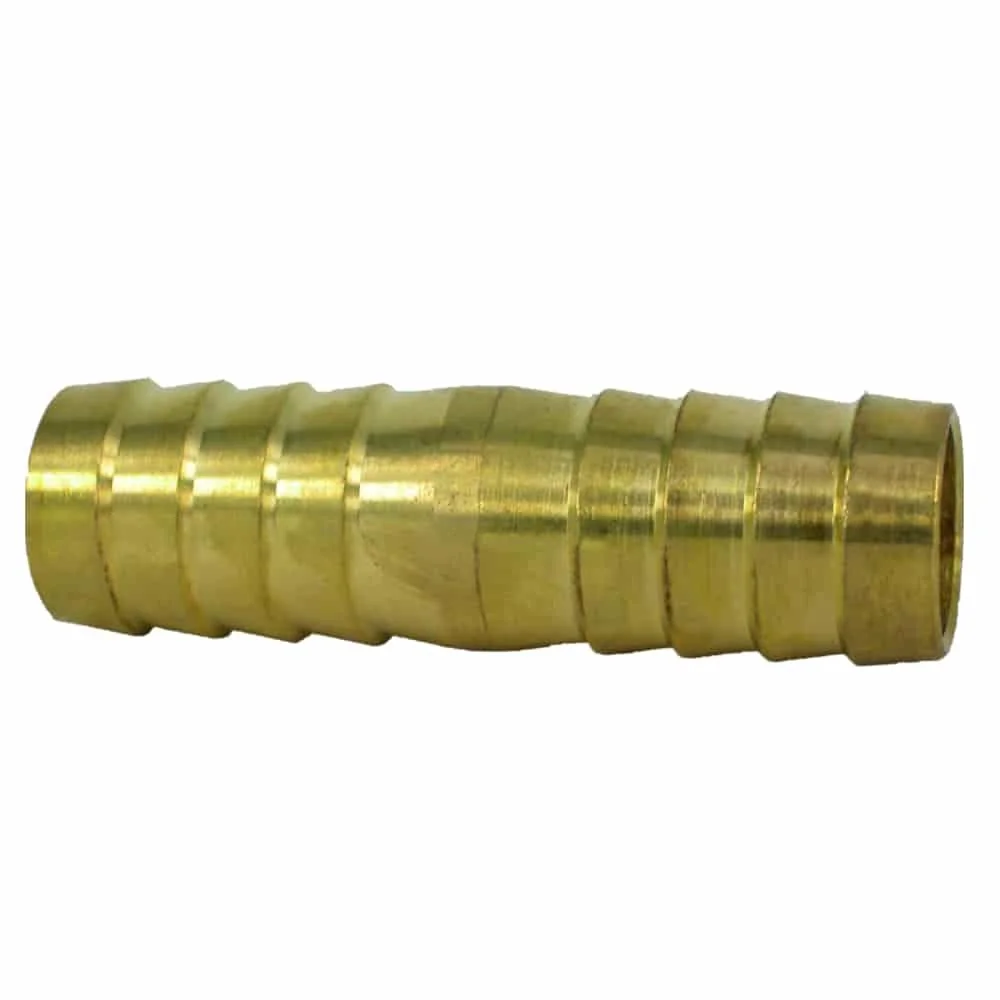

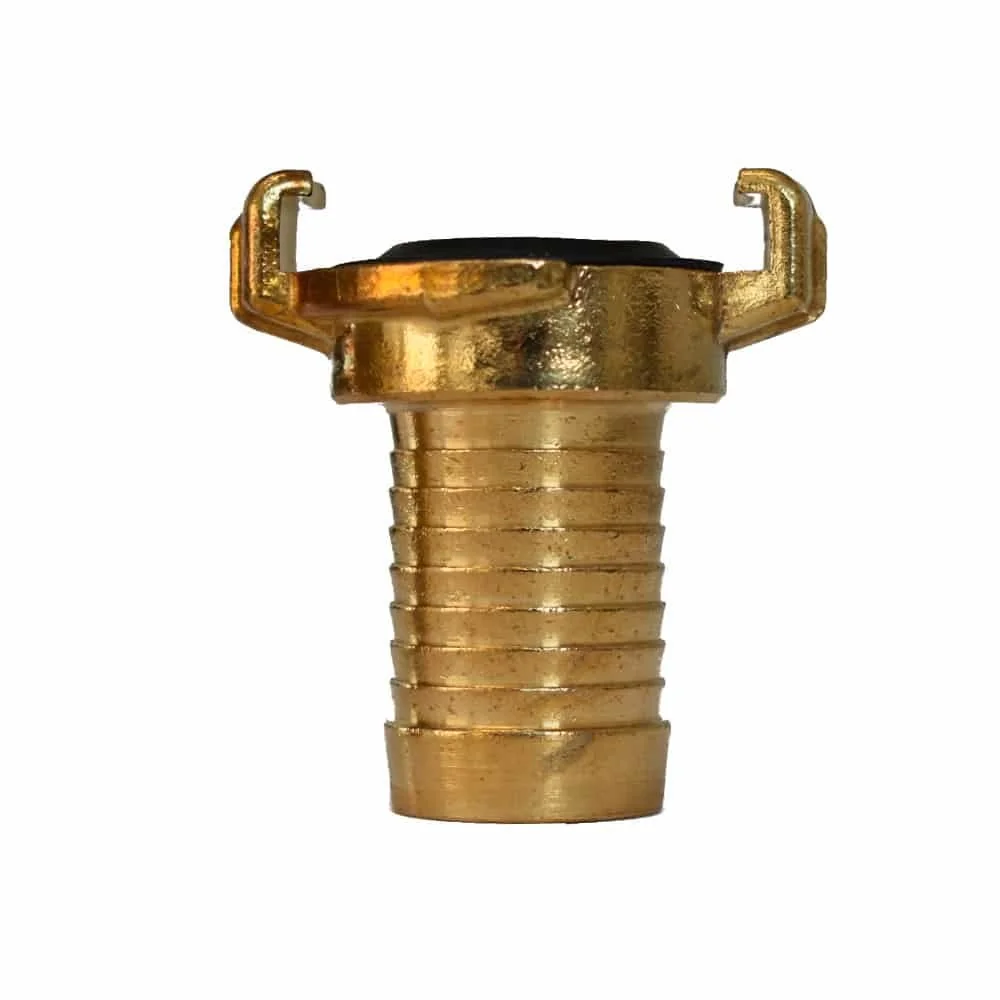

Bei einer Schlauchtülle oder einem Schlauchstutzen steht die Verbindung zur Schlauchseite im Vordergrund. Die Produktkarte der 1-Zoll-Schlauchtülle nennt Messing, 1 Zoll und Schlauchverbinder. Beim 3/4-Zoll-Gewindestück mit Außengewinde sind etwa 26 mm Gewinde und 40 mm Knaggenabstand angegeben. Diese Kombinationen sollten nicht vermischt werden: Das Maß des Schlauchs betrifft eine andere Seite als das Maß des Gewindes.

Schnellkupplungen, Saugkupplungen und Storz-Systeme

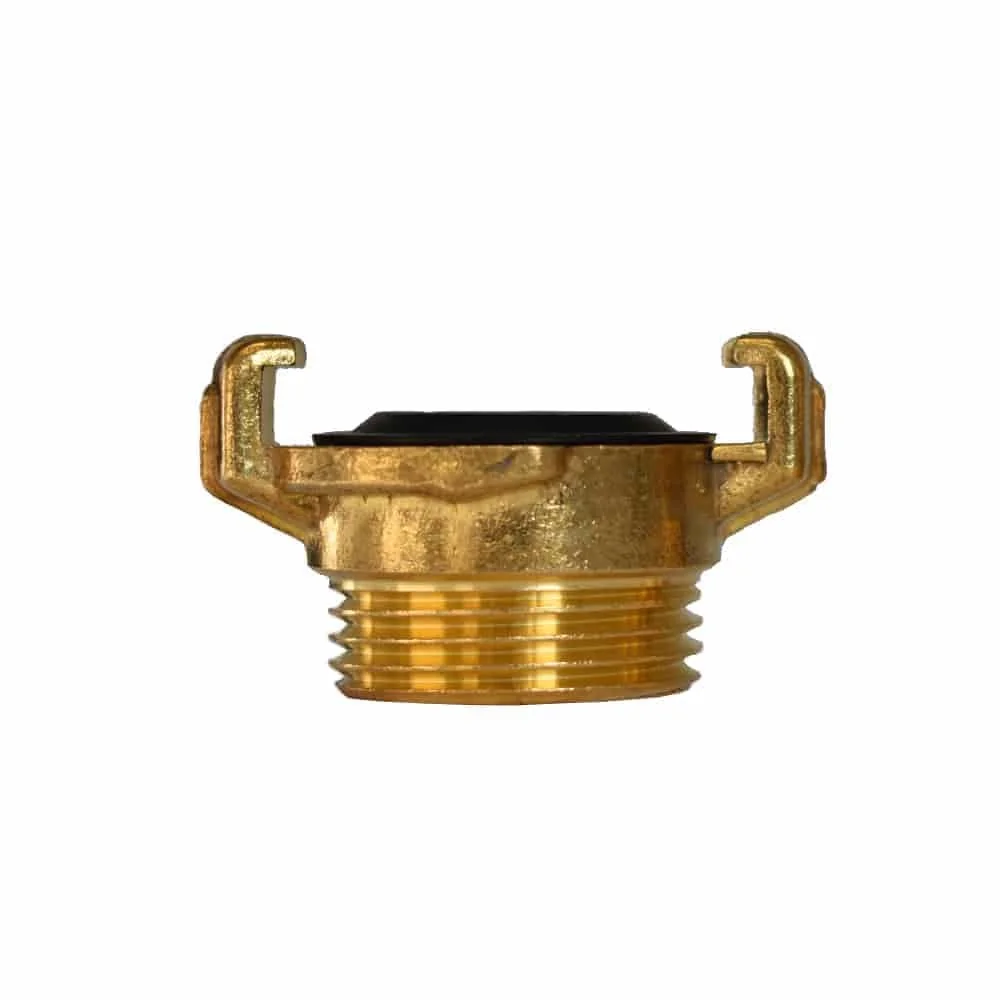

Schnellkupplungen verbinden Anschlussstücke eines bestimmten Systems. Die konkrete Ausführung wird über Kupplungsseite, Gegenstück und Maß bestimmt. Die Saugkupplung mit Kontermutter ist für Saugleitungen beschrieben und hat 1 Zoll, Pressmessing sowie 40 mm Nockenweite. Ein Messing-Gewindestück mit 1 Zoll Innengewinde führt eine Schnellkupplung mit 40 mm Knaggenabstand. Neben der Nennweite muss deshalb auch das Kupplungssystem des Gegenstücks übereinstimmen.

Storz-Übergänge nach Kennbuchstaben

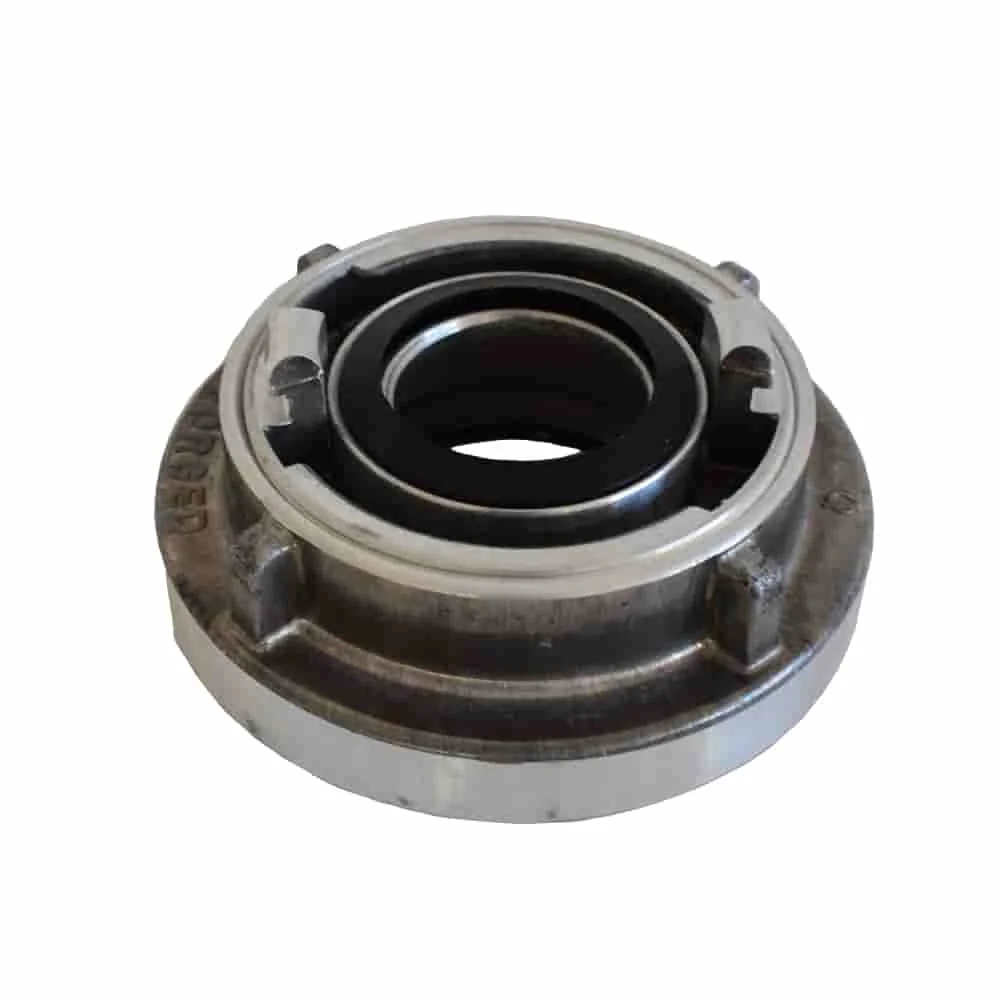

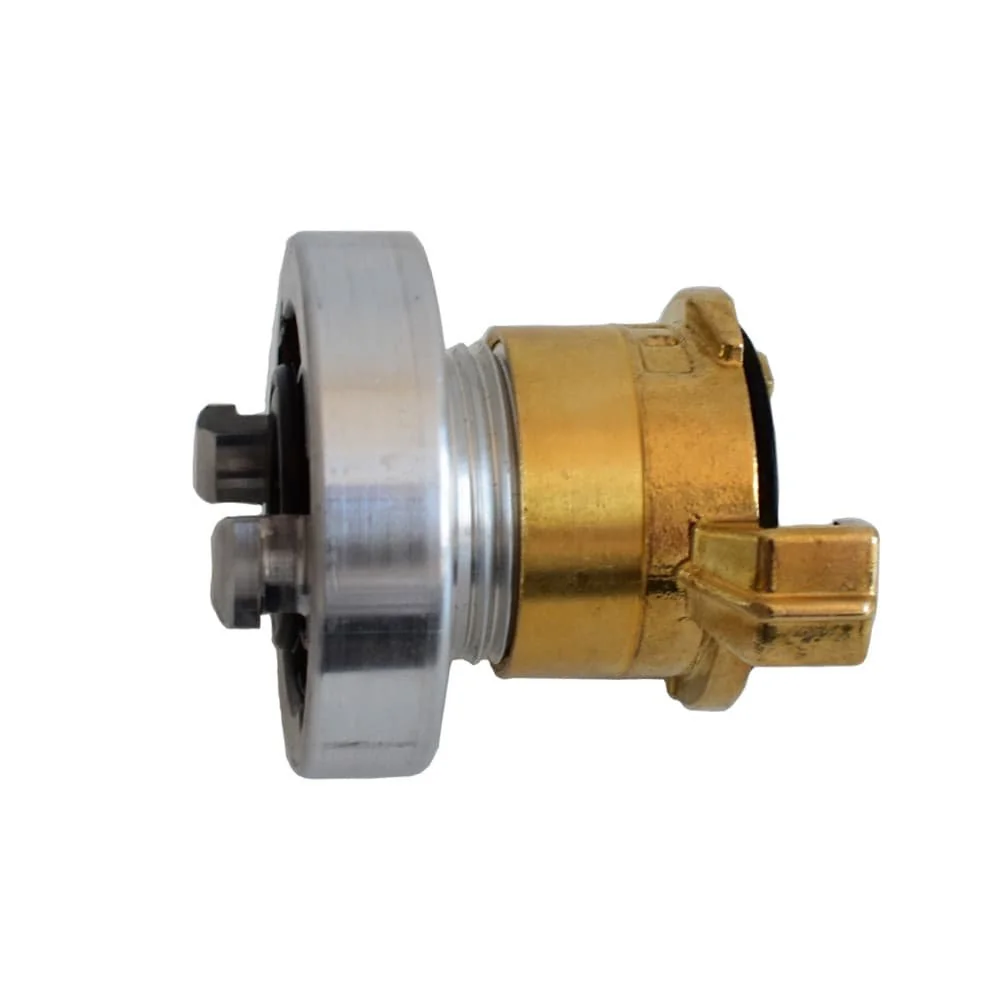

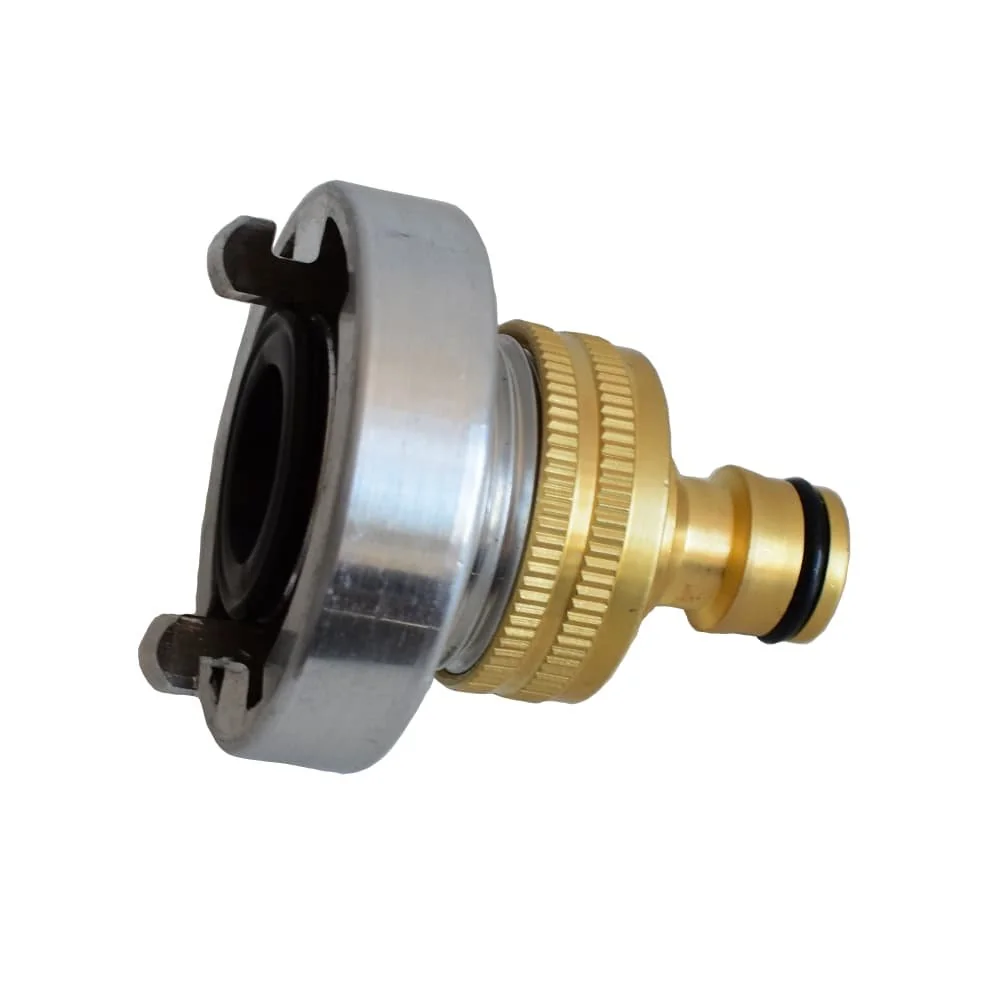

Die Storz-Produkte bilden einen eigenen Auswahlpfad. Ein Übergangsstück wird in den Fakten als Storz D auf System, als Storz C auf System beziehungsweise als Storz C auf Klick-System bezeichnet. Weitere Karten nennen eine Storz-Reduzierung B-C und ein Übergangsstück Storz B auf System. Storz-Kupplungen werden als symmetrisch und nicht absperrend beschrieben; die Verbindung erfolgt durch Ineinanderstecken und Verdrehen der Knaggenteile. Die Buchstaben dürfen nicht als austauschbare Größen behandelt werden. Ein Übergang zwischen B und C erfüllt eine andere Aufgabe als ein C-Klick-Übergang. Für Feuerwehr- und Industrieanwendungen werden die jeweiligen Storz-Varianten in den Produktbeschreibungen ausdrücklich genannt.

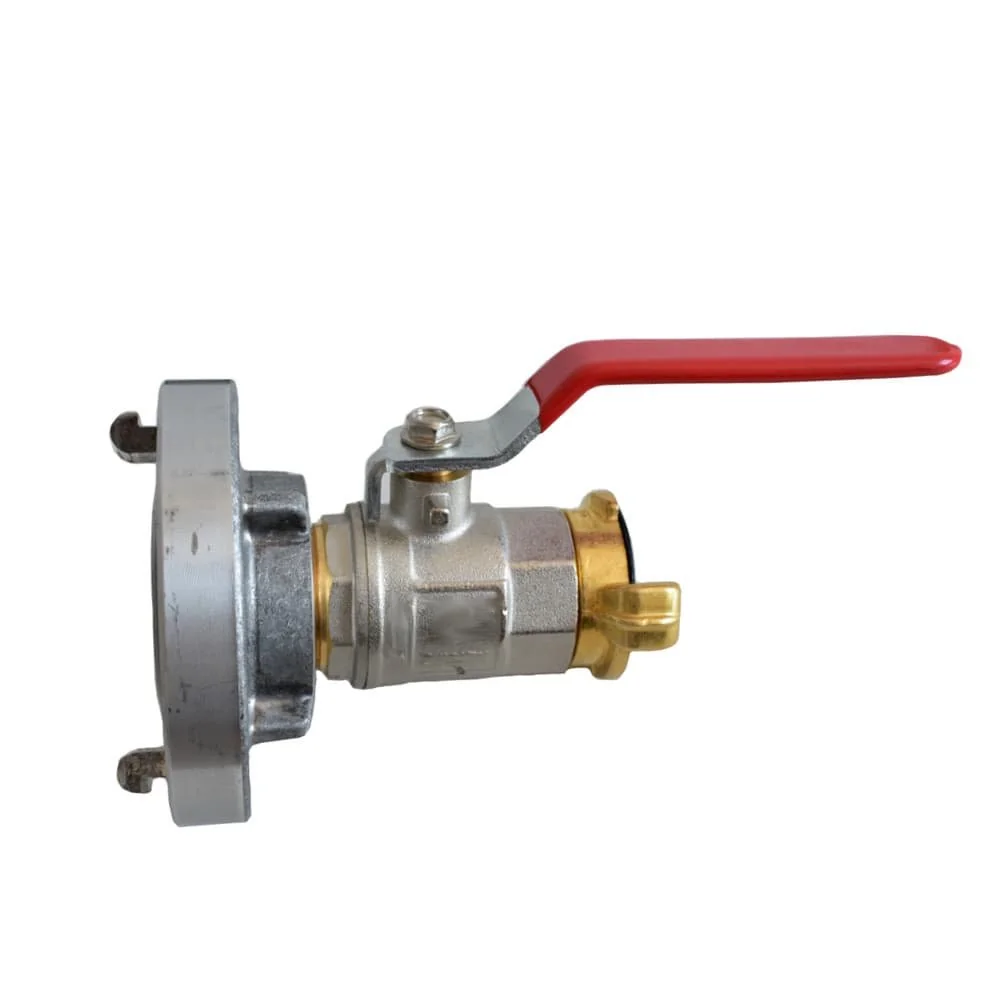

Ein konkretes Beispiel für die C-Bauform ist die Storz Kupplung C als Übergangsstück; die Produktseite bezeichnet sie als Feuerwehrkupplung und beschreibt die Verbindung auf ein anderes System.

Schlauchschellen nach Spannbereich auswählen

Eine Schlauchschelle wird nach dem Spannbereich und der Bandbreite beurteilt. Bei den Edelstahl-W4-Karten sind 12 mm Bandbreite mehrfach genannt. Die Varianten decken unter anderem 20–32 mm, 12–22 mm und 32–50 mm ab. Der Bereich wird mit dem Außendurchmesser des Schlauchs abgeglichen; liegt das Maß außerhalb, ist die Schelle nicht die passende Variante. Die Produktdaten nennen außerdem ein Schneckengewinde sowie bei einer W4-Ausführung eine Schraube mit Schlitz, Kreuz und Sechskantfassung.

Bei den W4-Schellen wird Edelstahl genannt; bei einer Produktkarte stehen zusätzlich Industriequalität nach DIN 3017 und 12 mm Bandbreite. DIN 3017 erscheint auch bei der Variante 32–50 mm. Für die Entscheidung zählt somit der konkrete Spannbereich, nicht nur der allgemeine Begriff Edelstahl-Schelle. Der Werkstoff hilft bei der Einordnung, ersetzt aber nicht den Maßabgleich.

Ventile, Saugkörbe und Verteiler

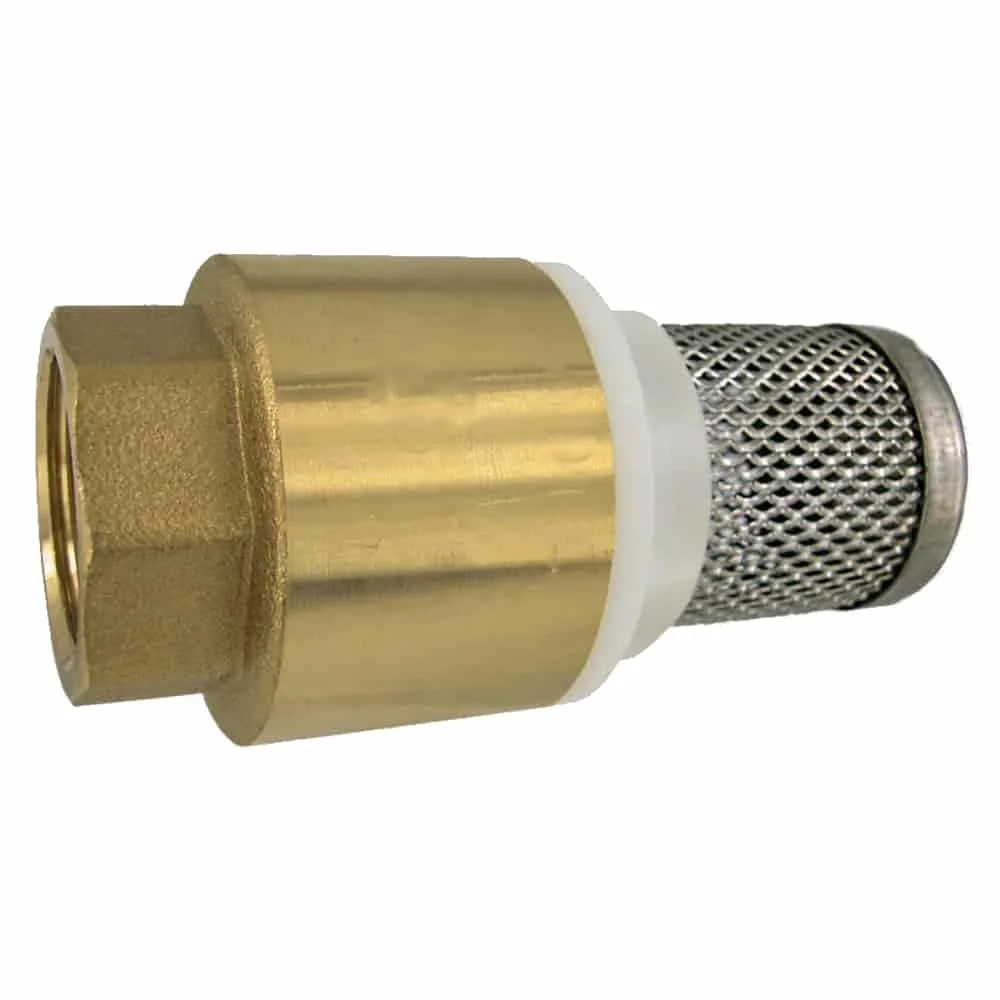

Für Saugleitungen kommen neben der Kupplung auch Bauteile mit Ventilfunktion infrage. Das Messing-Fußventil mit Rückschlagventil und Edelstahl-Saugkorb ist mit 2 Zoll angegeben; die Beschreibung nennt das Verhindern des Rücklaufs und den Schutz der Pumpe vor groben Verunreinigungen. Eine weitere Produktkarte beschreibt einen 1-1/2-Zoll-Saugkorb mit Rückschlagventil, Messing-Fußventil und Edelstahl. Beide Bauformen verbinden mehrere Funktionen in einem Bauteil, unterscheiden sich jedoch im angegebenen Anschlussmaß.

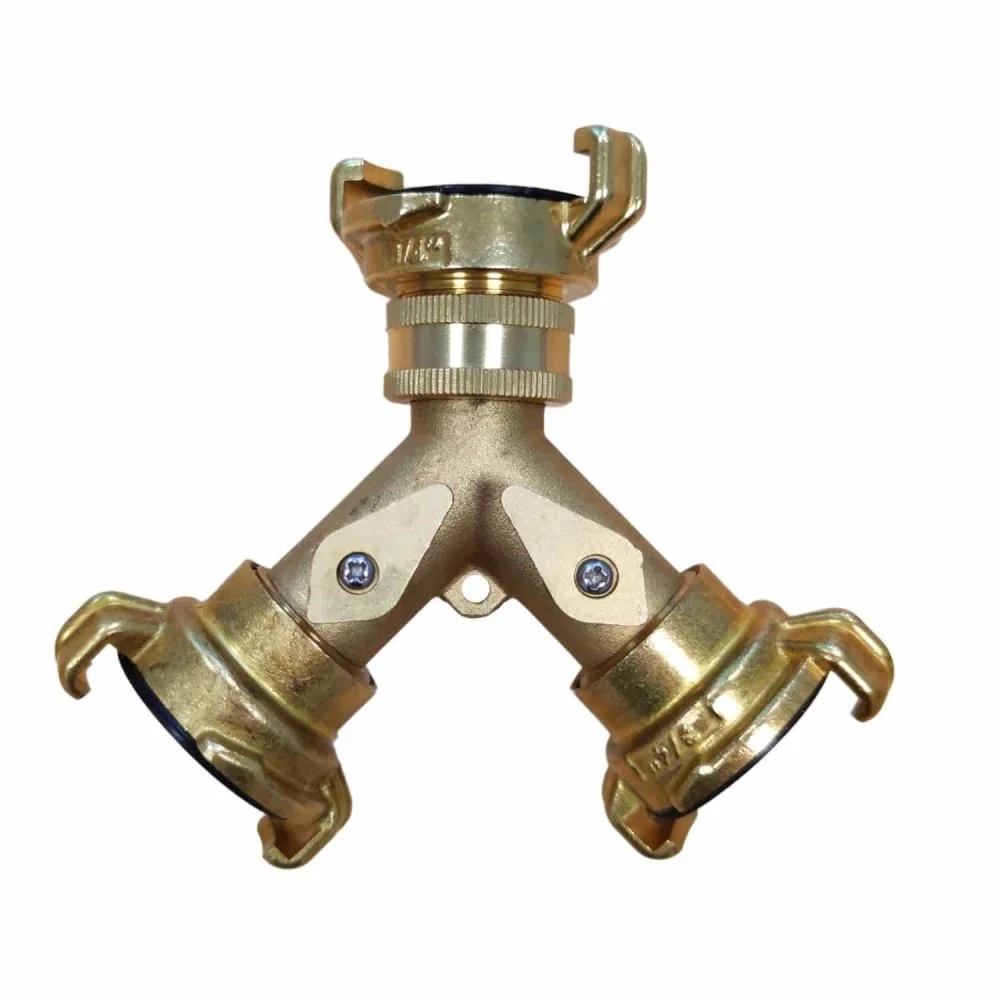

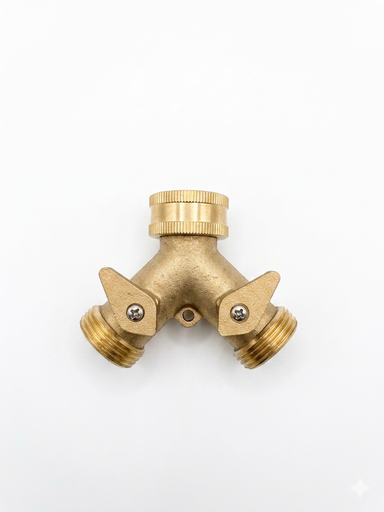

Ein Y-Verteiler aus Messing mit Absperrhahn führt Leitungen in einer Y-Bauform zusammen oder auseinander; in der Produktkarte ist außerdem eine integrierte Schnellkupplung genannt. Sein Einsatz wird bei Bewässerungssystemen beschrieben. Ein Verteiler ist daher kein Ersatz für eine einfache Schlauchkupplung, wenn nur zwei passende Anschlüsse verbunden werden sollen. Umgekehrt kann eine Kupplung ohne Abzweig die Aufgabe eines Y-Verteilers nicht übernehmen. Diese Funktionsunterscheidung erleichtert die Vorauswahl.

Anschlussplanung vor dem Einbau

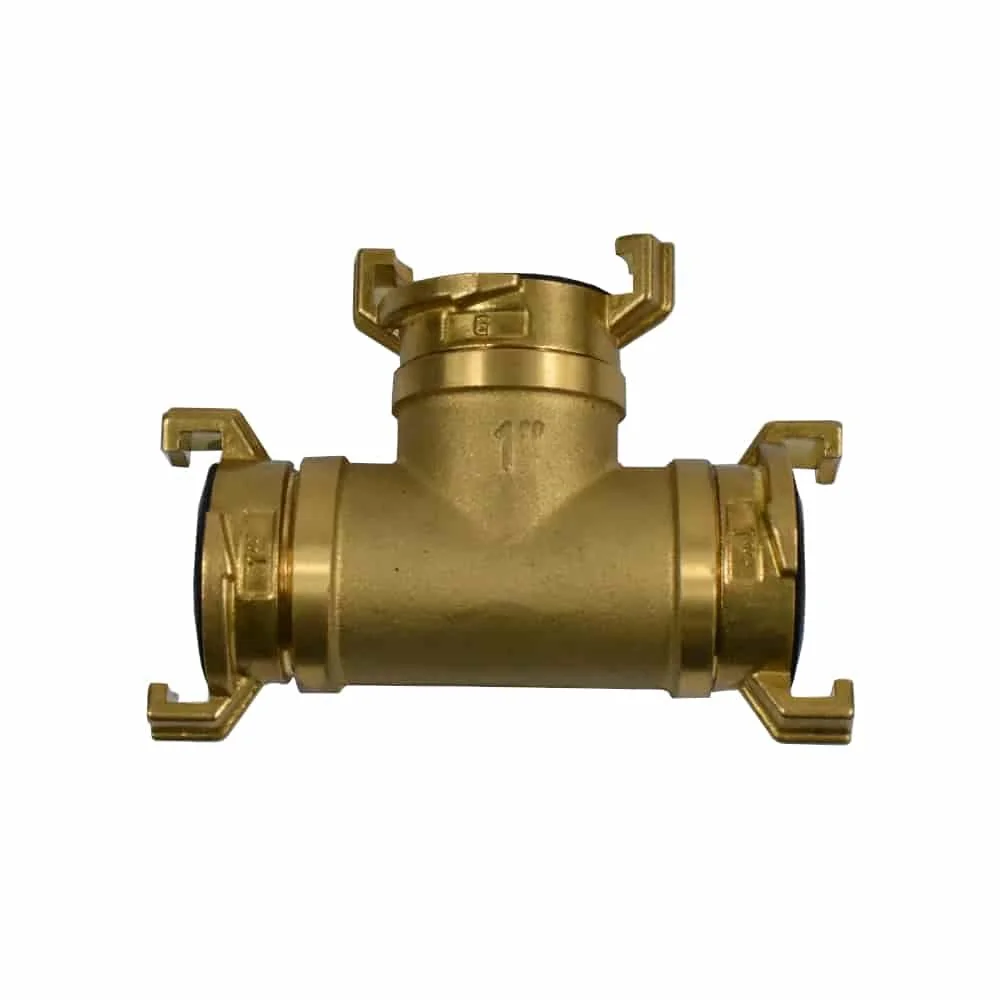

Eine kurze Skizze verhindert Verwechslungen: das vorhandene Gewinde als IG oder AG notieren, das Schlauchmaß an der Tülle festhalten und die gewünschte Richtung markieren. Danach wird die Bauform gewählt: Verschraubung für Gewinde plus Schlauchseite, Schlauchtülle oder Stutzen für einen Schlauchanschluss, Winkel bei abgewinkeltem Verlauf, T-Stück oder Y-Verteiler bei einer Abzweigung, Rückschlagventil oder Fußventil für eine Saugleitung. Für ein Storz-System gehört der Kennbuchstabe des Gegenstücks in die Auswahl. Bei 1 Zoll können unterschiedliche Produktdaten nebeneinanderstehen, etwa 1 Zoll IG mit 25 mm Schlauchanschluss, 1 Zoll Saugkupplung mit Kontermutter oder 1 Zoll Innengewinde mit Schnellkupplung und 40 mm Knaggenabstand. Die gleiche Zollzahl bedeutet daher nicht automatisch dieselbe Bauform.

Messing begegnet bei den beschriebenen Verschraubungen, Gewindestücken, Tüllen, Saugkupplungen und Verteilern; Edelstahl W4 bei den beschriebenen Schellen und Edelstahl-Saugkörben. Werkstoff, Anschlussart und Maß werden getrennt betrachtet. Das verhindert, dass eine Schelle allein wegen Edelstahl oder eine Kupplung allein wegen Messing ausgewählt wird.

Verwandte Bereiche im Sortiment

Die Nachbarbereiche helfen bei der Einordnung, wenn die gesuchte Bauform neben der eigentlichen Schlauchkupplung liegt. Messing-Verbinder, Gewindefittings, Schraubfittings und Winkel führen zu Anschlussarten, die in vielen Produktbezeichnungen wiederkehren. Die folgenden Karten verweisen auf die jeweiligen Bereiche.

FAQ zur Schlauchkupplung

Die Antworten fassen die wichtigsten Unterscheidungen für die Vorauswahl zusammen. Maßangaben werden nur dort genannt, wo sie in den Produktkarten stehen.
