Stecksystem Gartenbewässerung

Stecksysteme nach Aufgabe auswählen

Stecksysteme verbinden Schläuche, Wasserhahnanschlüsse, Spritzen und Übergangsstücke über passende Kupplungen. In dieser Kategorie treffen Messing-Steckteile für die Gartenbewässerung, Storz-Übergänge für andere Anschlussarten und Edelstahl-W4-Schlauchschellen zur Befestigung aufeinander. Die Auswahl richtet sich deshalb nach Aufgabe, Anschlussgröße, Gewinde, Wasserstopp-Funktion oder Spannbereich. Werden diese Angaben am vorhandenen Anschluss abgeglichen, lässt sich die passende Produktgruppe schneller einordnen.

Vom Wasserhahn zum Schlauch

Für einen Wasserhahnanschluss sind Zollgröße und Gewindeart die ersten Orientierungspunkte. Die Produktdaten nennen 1/2 Zoll, 3/4 Zoll und 1 Zoll. Bei den Messing-Anschlüssen kommen Innengewinde und Außengewinde vor. Eine Schnellkupplung verbindet den Anschluss mit dem passenden Stecksystem; Varianten mit und ohne Wasserstop sind in der Auswahl vertreten.

Zwischen Schlauch und Gerät

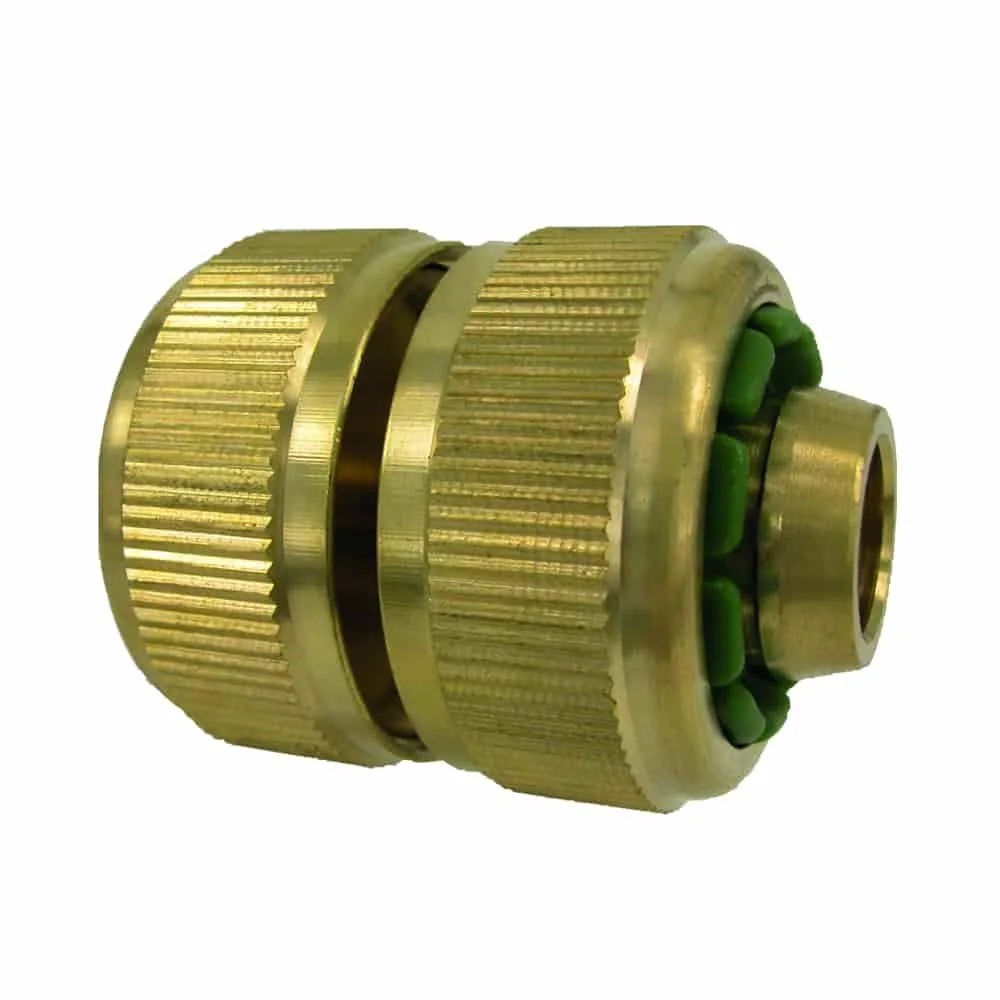

Zwischen Schlauch und Gerät stehen Schnellkupplungen, Schlauchverbinder, ein Y-Schlauchverteiler und eine Gartenspritze zur Verfügung. Für Übergänge zu anderen Kupplungstypen gibt es Storz-Ausführungen der Größen B, C und D sowie Varianten auf Klick- oder anderes System. Schlauchschellen lösen eine andere Aufgabe: Sie fixieren Schlauchenden über einen angegebenen Spannbereich.

Anschlussgrößen und Gewinde richtig lesen

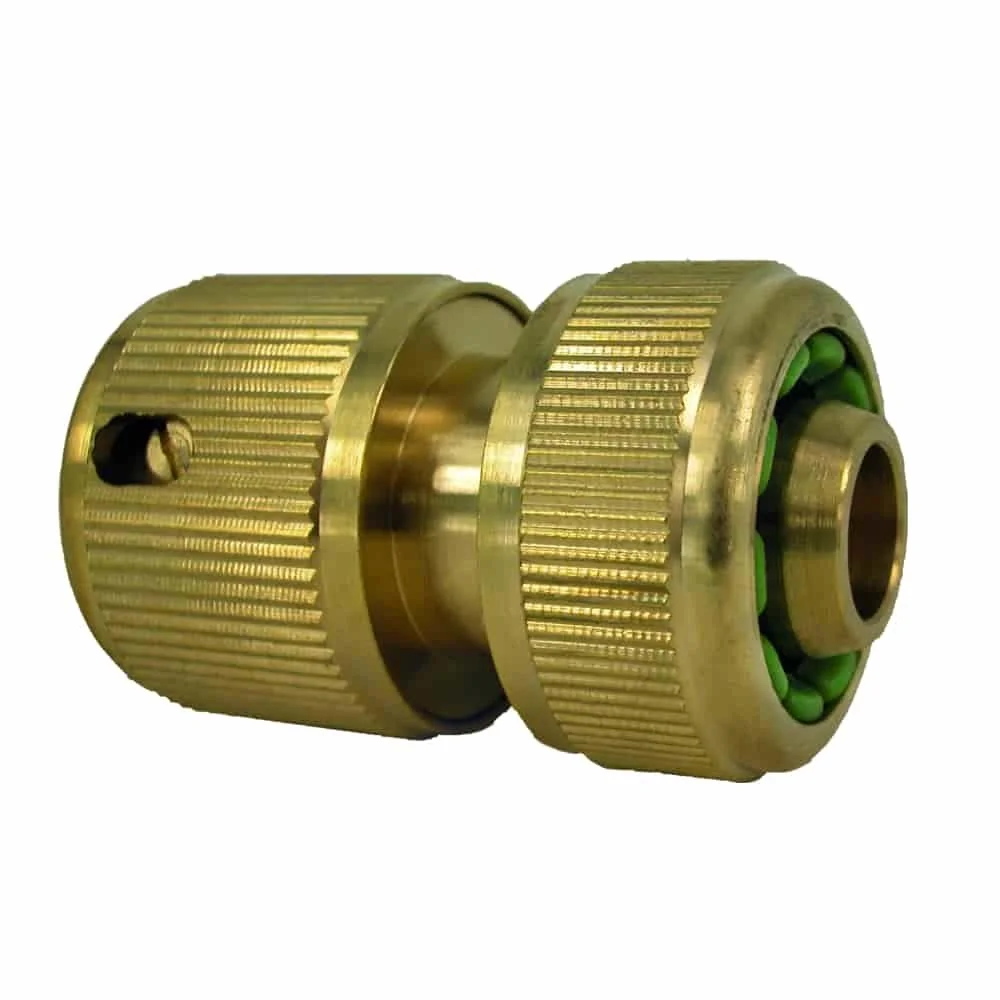

Die Zollangabe bezieht sich auf die jeweilige Anschlussausführung. Ein 1/2-Zoll-Wasserhahnanschluss mit Innengewinde ist anders aufgebaut als ein 3/4-Zoll-Anschluss mit Innen- oder Außengewinde. Beim 1-Zoll-Messinganschluss wird ein Innengewinde genannt; die Produktbeschreibung führt zusätzlich ein 32-mm-Gewinde als Anschlussmaß an. Bei Schnellkupplungen kann die Wasserführung über einen Wasserstop ergänzt sein. Die dokumentierten Messingvarianten mit 1/2 Zoll und 3/4 Zoll führen diese Funktion in den Produktangaben, während die 1-Zoll-Schnellkupplung aus Edelstahl ohne Wasserstop angeboten wird. Das Maß sollte daher gemeinsam mit Gewindeart und Kupplungsseite gelesen werden. Eine weitere gelistete Ausführung ist die Messing Stecksystem 3/4 Zoll Schnellkupplung ohne Wasserstop.

Messing für Wasserhahn, Schlauch und Verteilung

Die Messing-Steckteile decken mehrere Aufgaben im Gartenbereich ab. Wasserhahnanschlüsse führen zum Schlauch, Schnellkupplungen dienen als lösbare Verbindung, und Verbinder oder Spritzen schließen am Stecksystem an. In den Produktdaten werden Messing-Anschlüsse mit 1/2 Zoll, 3/4 Zoll und 1 Zoll genannt. Für die Zuordnung sind neben der Größe die Gewindeart und die gewünschte Funktion maßgeblich.

Wasserhahnanschlüsse

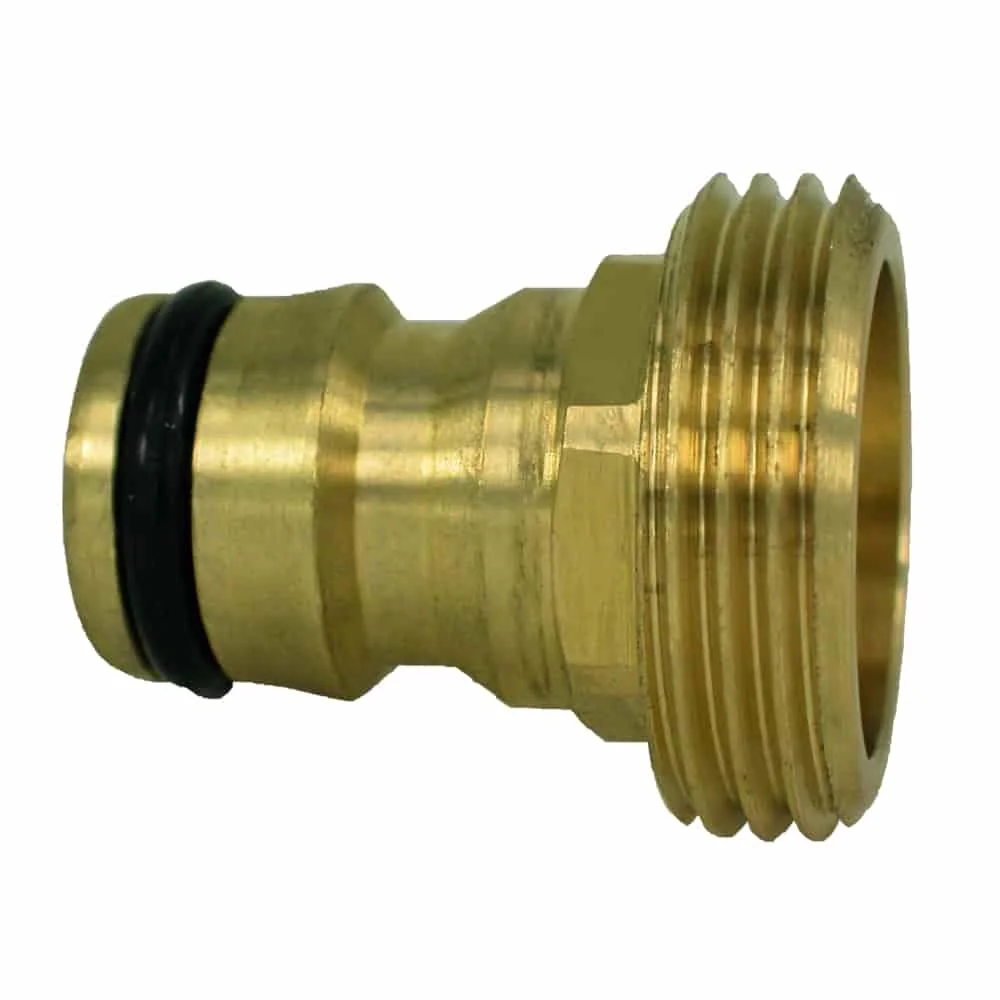

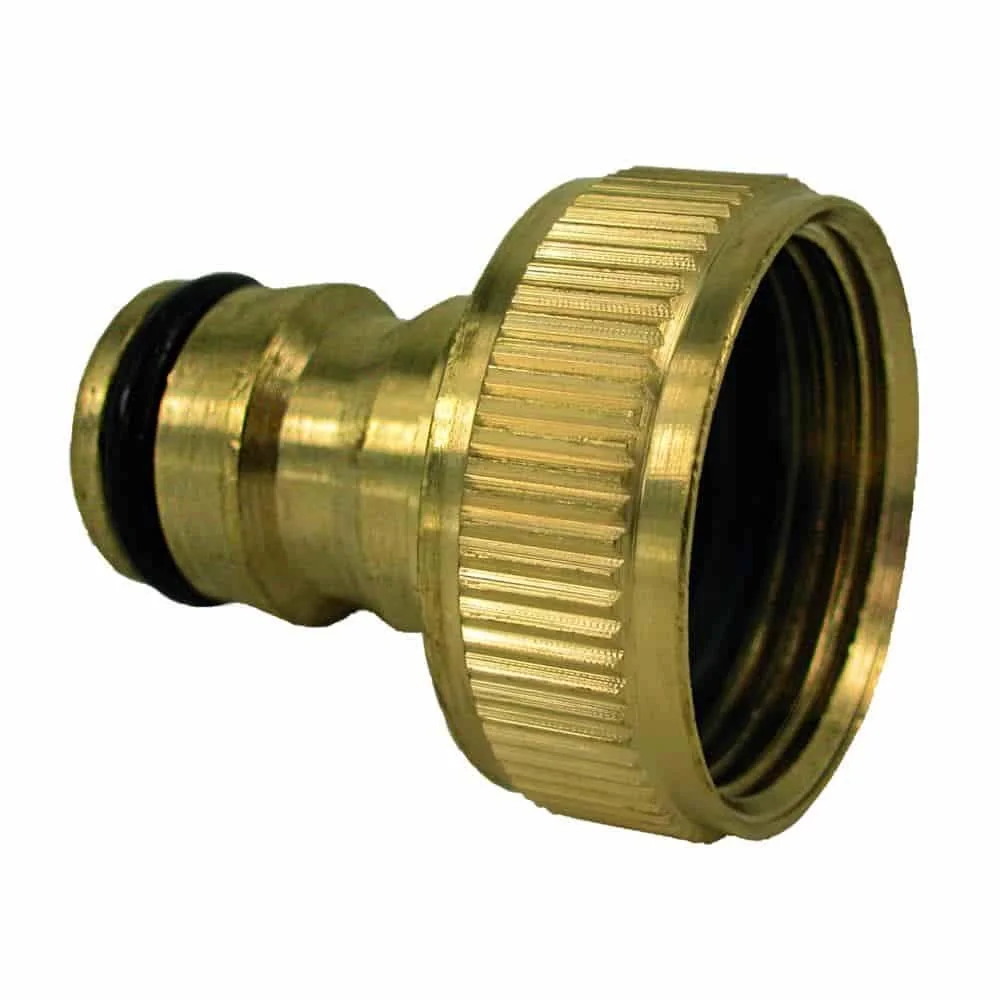

Ein 1/2-Zoll-Anschluss mit Innengewinde, 3/4-Zoll-Ausführungen mit Innen- oder Außengewinde und ein 1-Zoll-Anschluss mit Innengewinde decken unterschiedliche Gegenstücke ab. Der 1-Zoll-Artikel nennt außerdem ein 32-mm-Gewinde. Die Anschlüsse aus Messing sind damit nach Gewinde und Nennmaß zu unterscheiden, nicht nur nach der Bezeichnung Stecksystem.

Verteilen und spritzen

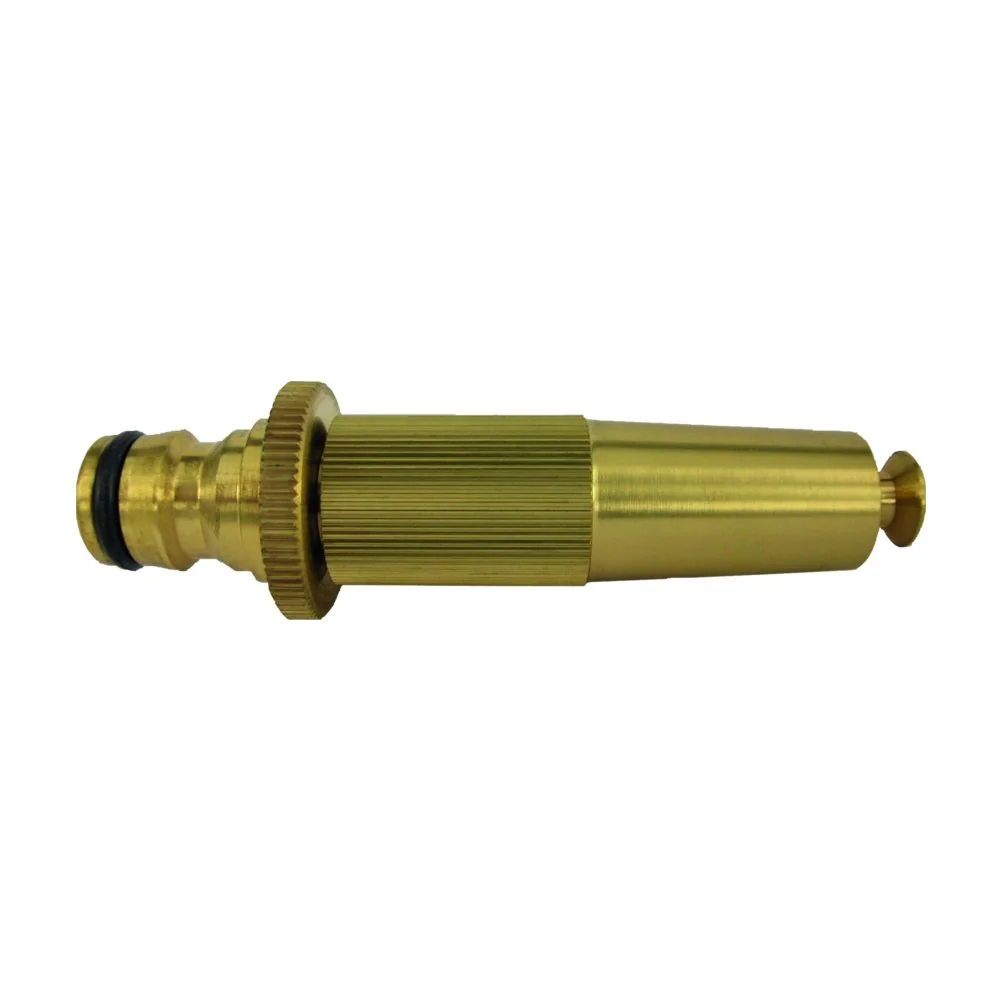

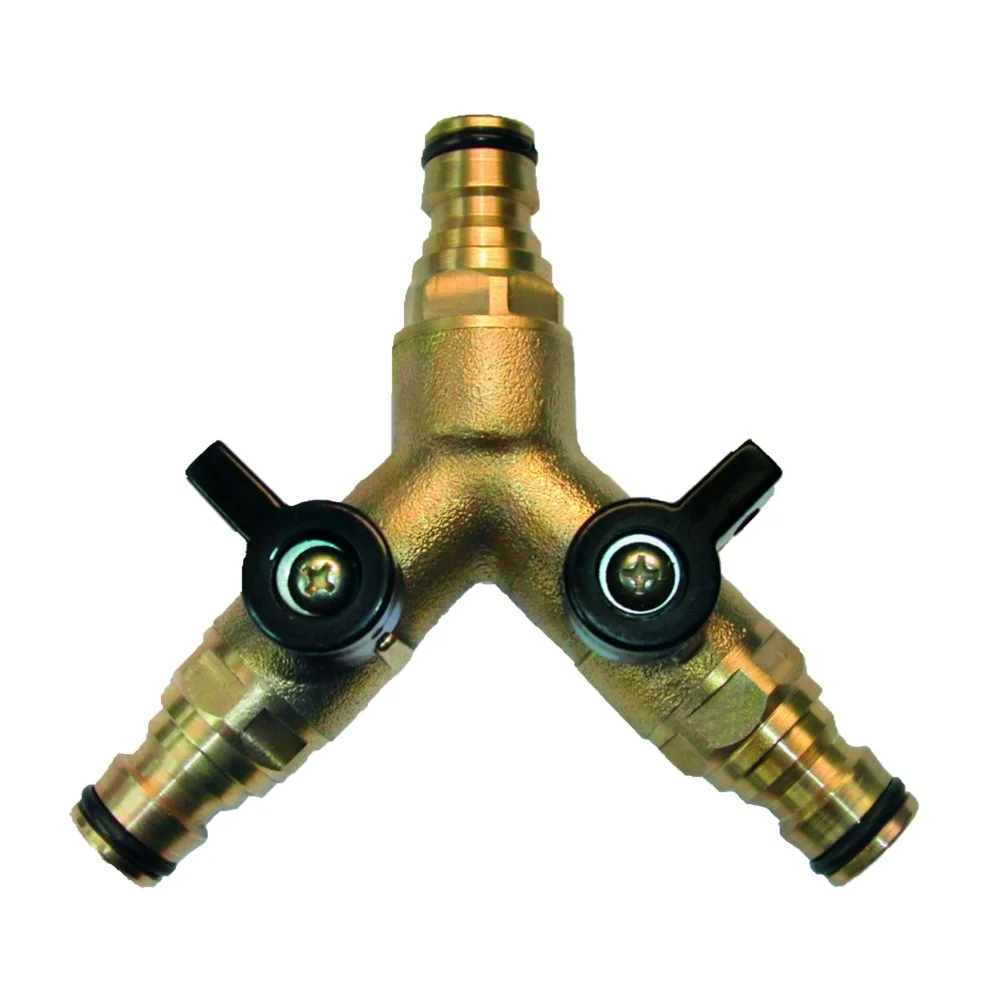

Der Messing-Schlauchverbinder als Y-Stück ist als 3-Wege-Verteiler mit Absperrhahn beschrieben. Eine Messing-Gartenspritze ist für das Stecksystem vorgesehen. Schnellkupplungen mit Wasserstop gibt es in den Produktdaten bei 1/2 Zoll und 3/4 Zoll; Ausführungen ohne Wasserstop ergänzen die Auswahl.

Storz-Übergänge für andere Kupplungssysteme

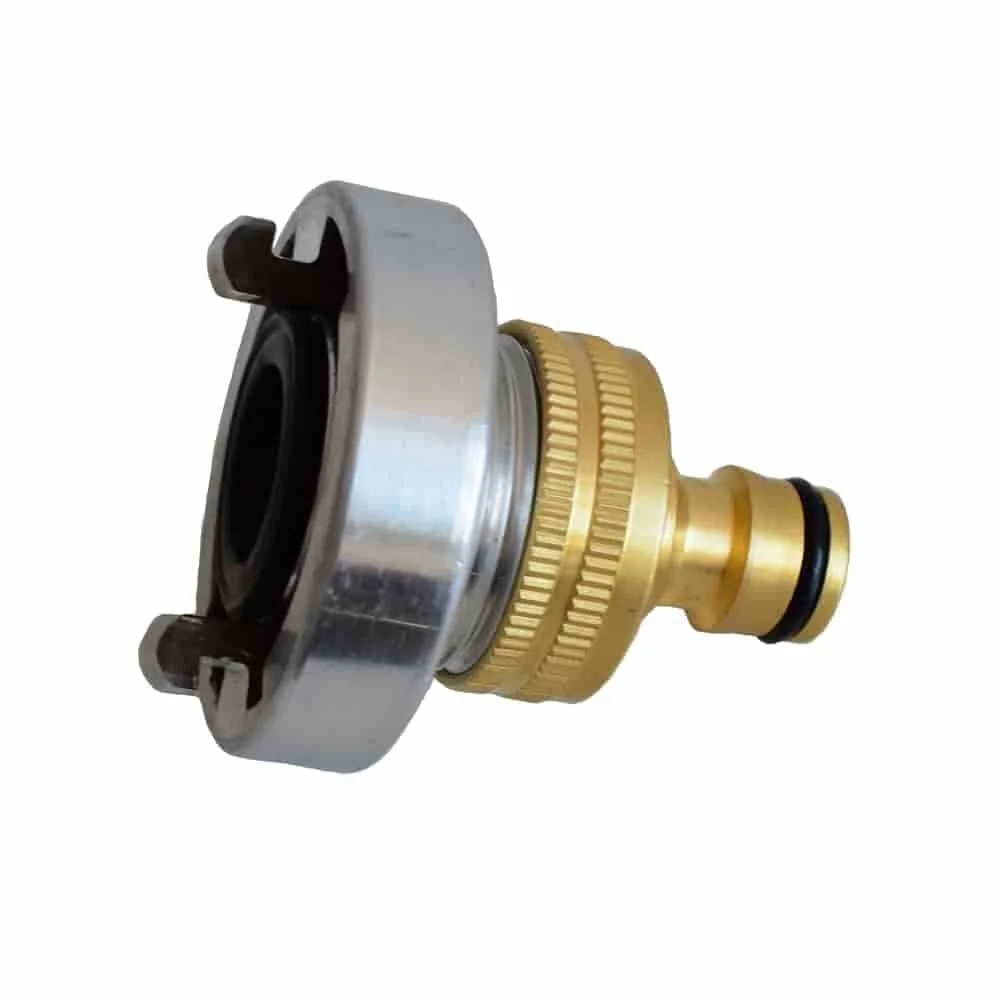

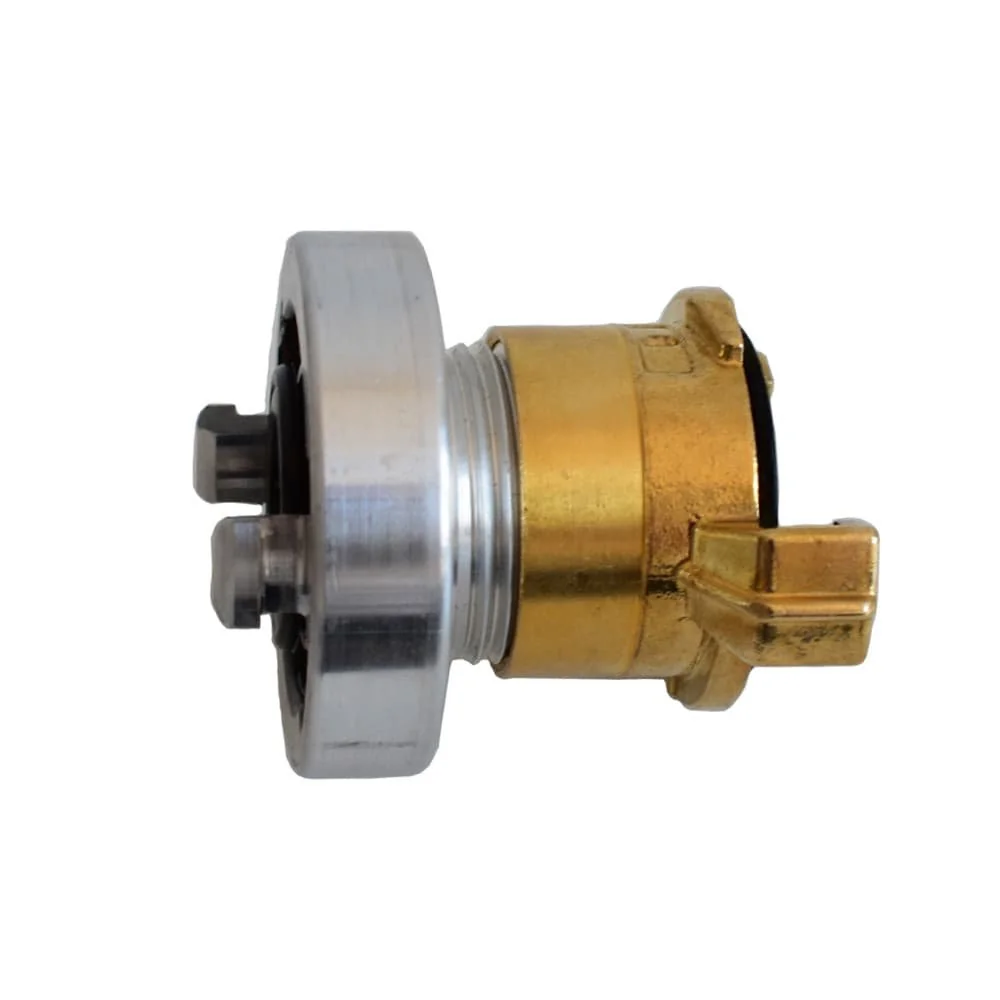

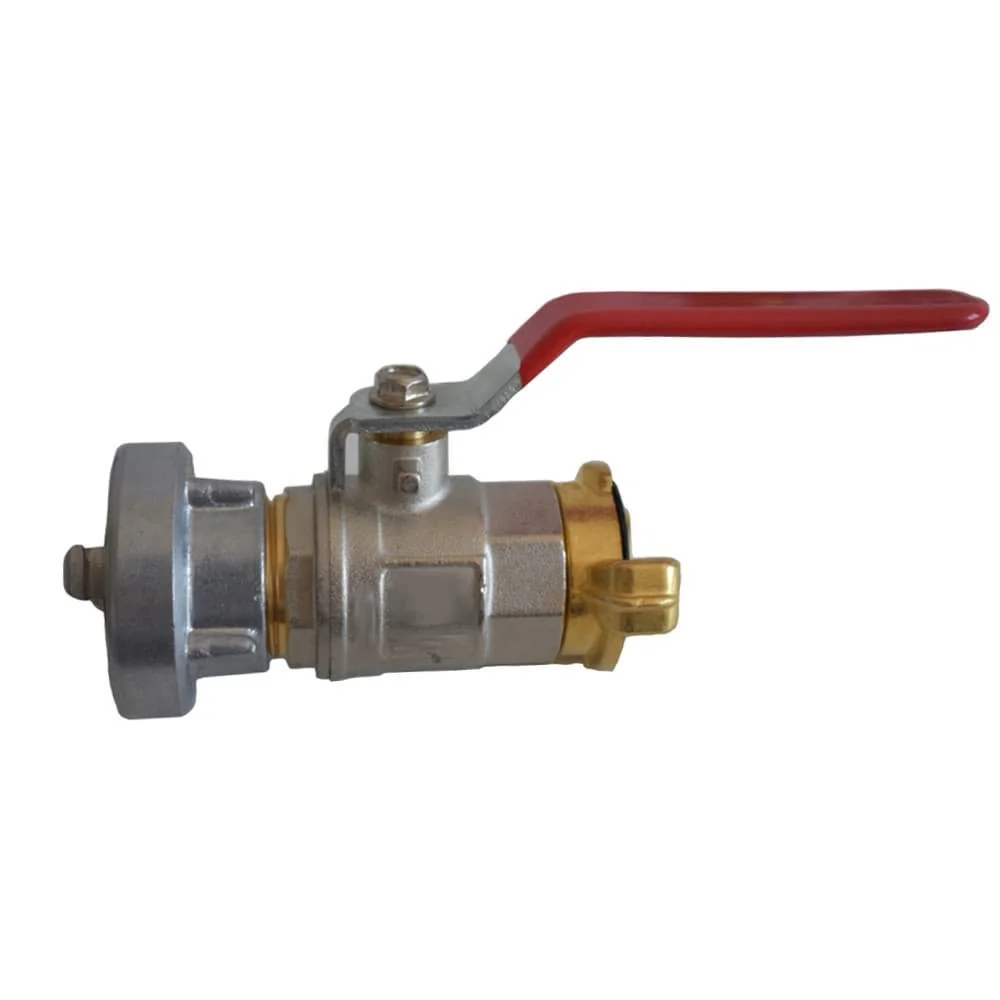

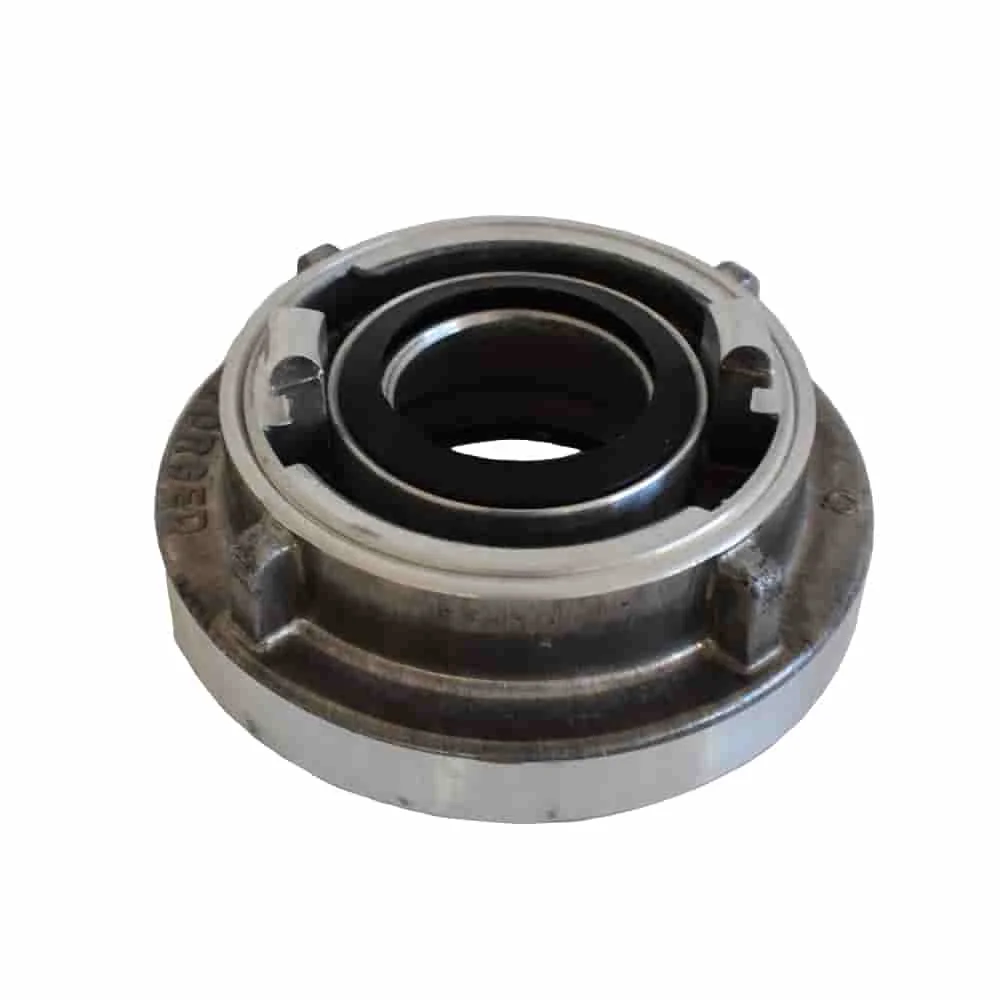

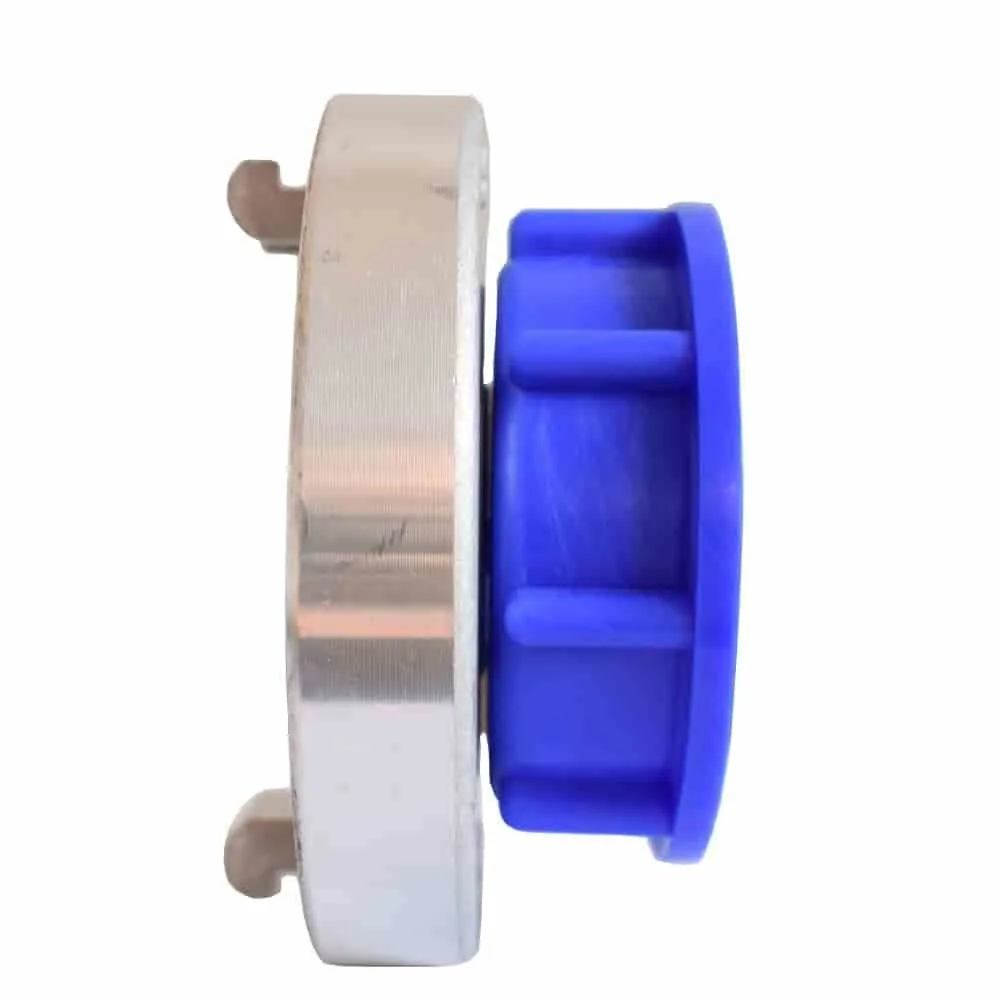

Die Storz-Produkte sind auf Übergänge zwischen einer Storz-Kupplung und einem anderen System ausgerichtet. In den Produktdaten erscheinen Storz D auf System, Storz C auf System, Storz B auf System, eine Reduzierung B-C sowie ein Übergang C auf Klick-System. Zusätzlich gibt es einen Storz-auf-Klick-Schlauchadapter und einen IBC-Adapter mit Storz C und 1 Zoll Innengewinde.

Bei den beschriebenen Storz-Kupplungen erfolgt die Verbindung durch Ineinanderstecken und Verdrehen der Knaggenteile. Die Produktbeschreibungen nennen diese Ausführungen symmetrisch und nicht absperrend. Für die Auswahl zählt daher die Kombination aus Storz-Größe, Ausgang und Zielsystem. Die Bezeichnungen B, C und D sollten nicht mit den Zollmaßen der Messing-Anschlüsse verwechselt werden.

Schlauchschellen nach Spannbereich auswählen

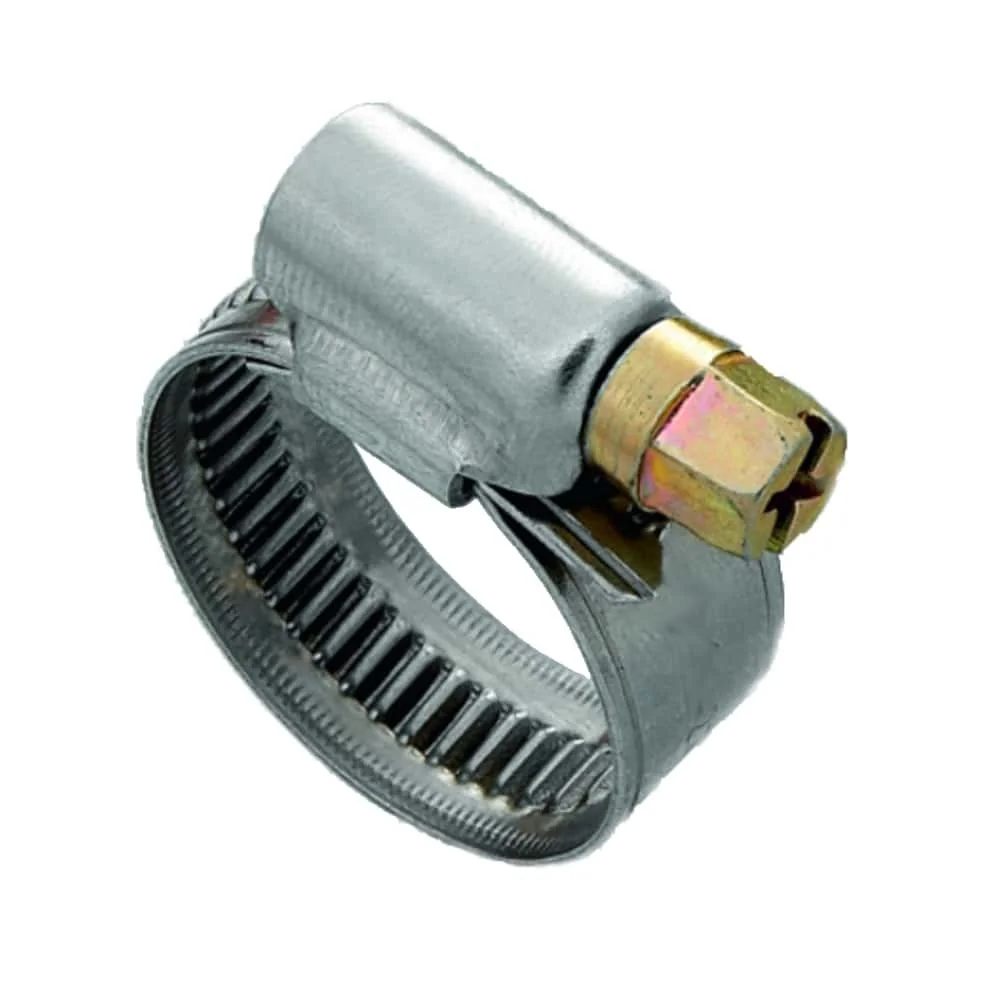

Die dokumentierten Edelstahl-W4-Schlauchschellen haben eine Bandbreite von 12 mm. Die Beispiele nennen Spannbereiche von 12–22 mm, 20–32 mm und 32–50 mm. Mehrere Artikel führen außerdem die Angabe DIN 3017. Bei der Ausführung mit 20–32 mm werden ein Schneckengewinde sowie eine Schraube mit Schlitz-, Kreuz- und Sechskantfassung beschrieben.

Für die Zuordnung ist der Spannbereich des konkreten Schlauchs entscheidend. Ein enger Bereich wie 12–22 mm ist nicht mit 32–50 mm gleichzusetzen. Die Bandbreite von 12 mm bleibt davon getrennt: Sie beschreibt das Band der Schelle, während der Spannbereich den möglichen Durchmesserbereich angibt.

Ausgewählte Beispiele für unterschiedliche Aufgaben

Die folgenden Artikel zeigen, wie stark sich die Bauteile innerhalb des Stecksystems nach Anschluss und Funktion unterscheiden.

Edelstahl W4 Schlauchschellen

12 mm Bandbreite, 20–32 mm Spannbereich und die Produktangabe DIN 3017.

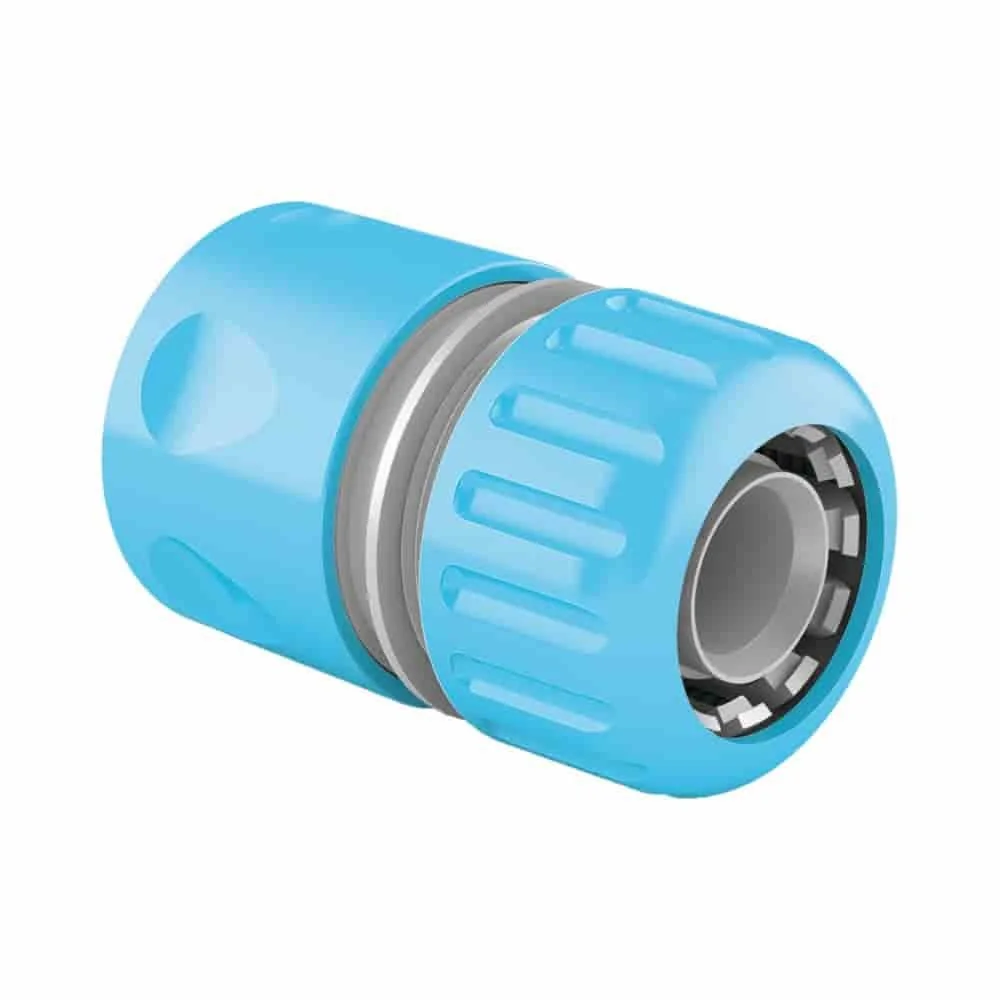

1 Zoll Schnellkupplung ohne Wasserstop

Edelstahl-Ausführung für ein 1-Zoll-Stecksystem, ohne Wasserstop.

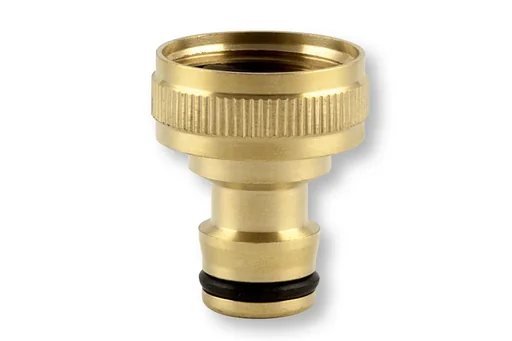

Wasserhahnanschluss 3/4 Zoll

Messing-Stecksystem mit 3/4-Zoll-Hahnanschluss und Innengewinde.

Stecksystem Holz und Kunststoff

Für die materialbezogene Navigation stehen zwei Unterkategorien bereit. Die Bezeichnungen ordnen die Auswahl nach Holz beziehungsweise Kunststoff; zusätzliche Angaben zu Größe oder Anschluss sind dem jeweiligen Artikel zu entnehmen.

Montage und Auswahl in der Praxis

Eine übersichtliche Reihenfolge erleichtert die Zuordnung des Bauteils:

• Zuerst die Aufgabe festlegen: Wasserhahnanschluss, Schnellkupplung, Schlauchverbinder, Spritze, Storz-Übergang oder Schlauchschelle.
• Dann das Anschlussmaß und die Gewindeart abgleichen. Bei den Messingteilen kommen 1/2 Zoll, 3/4 Zoll und 1 Zoll vor.
• Bei Storz-Teilen die Größe B, C oder D sowie das Zielsystem in der Bezeichnung zusammenlesen.
• Bei Schlauchschellen den Spannbereich 12–22 mm, 20–32 mm oder 32–50 mm dem Schlauchdurchmesser zuordnen.
• Zum Schluss entscheiden, ob ein Wasserstop, ein Innengewinde, ein Außengewinde, ein Y-Verteiler oder ein Übergangsstück gebraucht wird.

FAQ zum Stecksystem

Verwandte Kategorien und Materialthemen

Für Gewindeanschlüsse außerhalb des Stecksystems führen die Nachbarkategorien Messing Verbinder und Messing Gewindefittings weiter. Die folgenden Beiträge behandeln angrenzende Materialthemen.
