Messing Verbinder

Messing Verbinder nach Aufgabe einordnen

Die Kategorie bündelt Verbindungsteile für Schläuche, Gewinde, Wasserleitungen und Behälter. Die Bauformen reichen von Schlauchverschraubungen, Schlauchtüllen und Schnellkupplungen bis zu Gewindestücken, T-Stücken, Kugelhähnen, Storz-Übergängen und Tankdurchführungen. Für die Auswahl zählen zuerst die Aufgabe und die vorhandenen Anschlüsse. Material, Zollmaß, Millimeterangabe, Gewindeseite und zusätzliche Funktion stehen jeweils am Produkt.

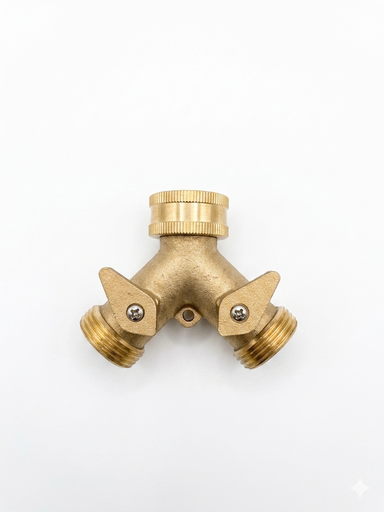

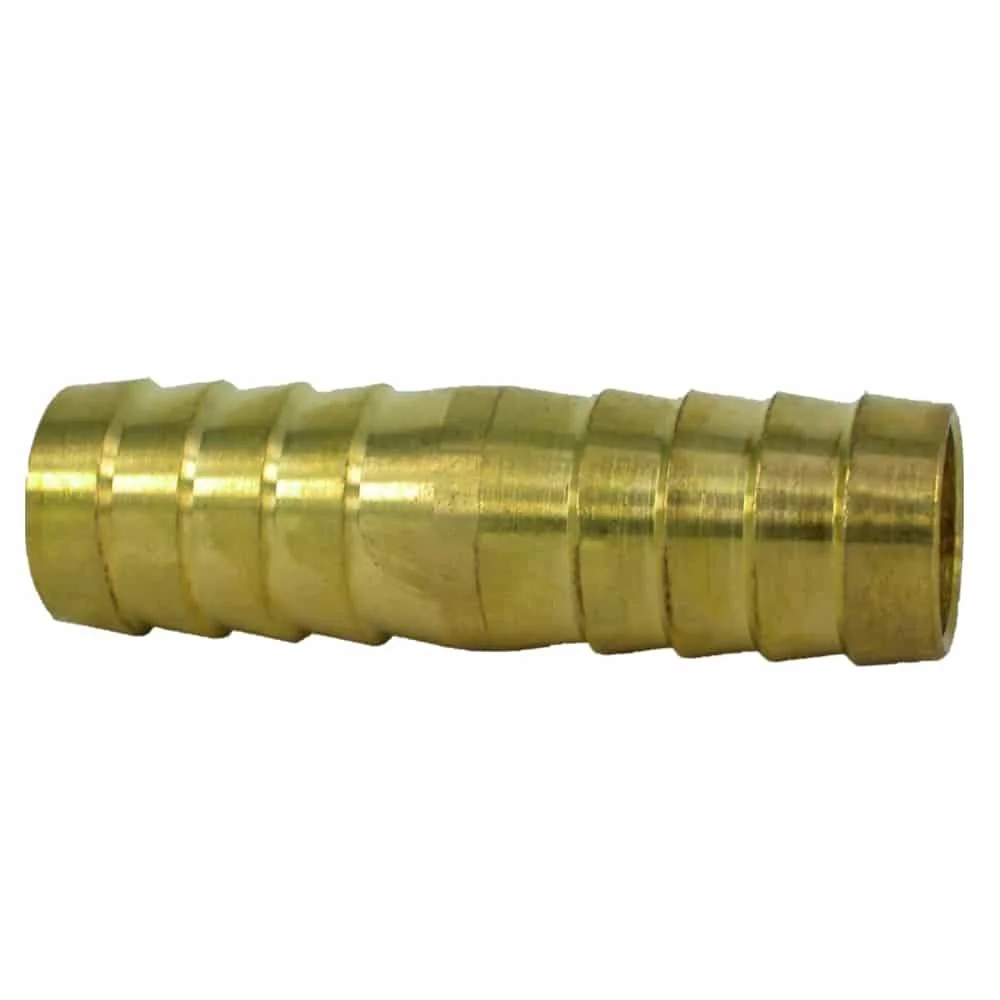

Eine Schlauchverschraubung verbindet eine Schlauchseite mit einem Gewinde. Eine doppelte Tülle ist für zwei Schlauchseiten benannt. Ein Gewindestück stellt den Gewindeanschluss in den Mittelpunkt, während ein Kugelhahn den Durchfluss absperrt oder bei einer Drei-Wege-Bauform die Leitungsführung bezeichnet. Tankdurchführungen und Sets mit Auslaufhahn gehören in einen anderen Anwendungsfall als Storz-Übergänge für ein Kupplungssystem.

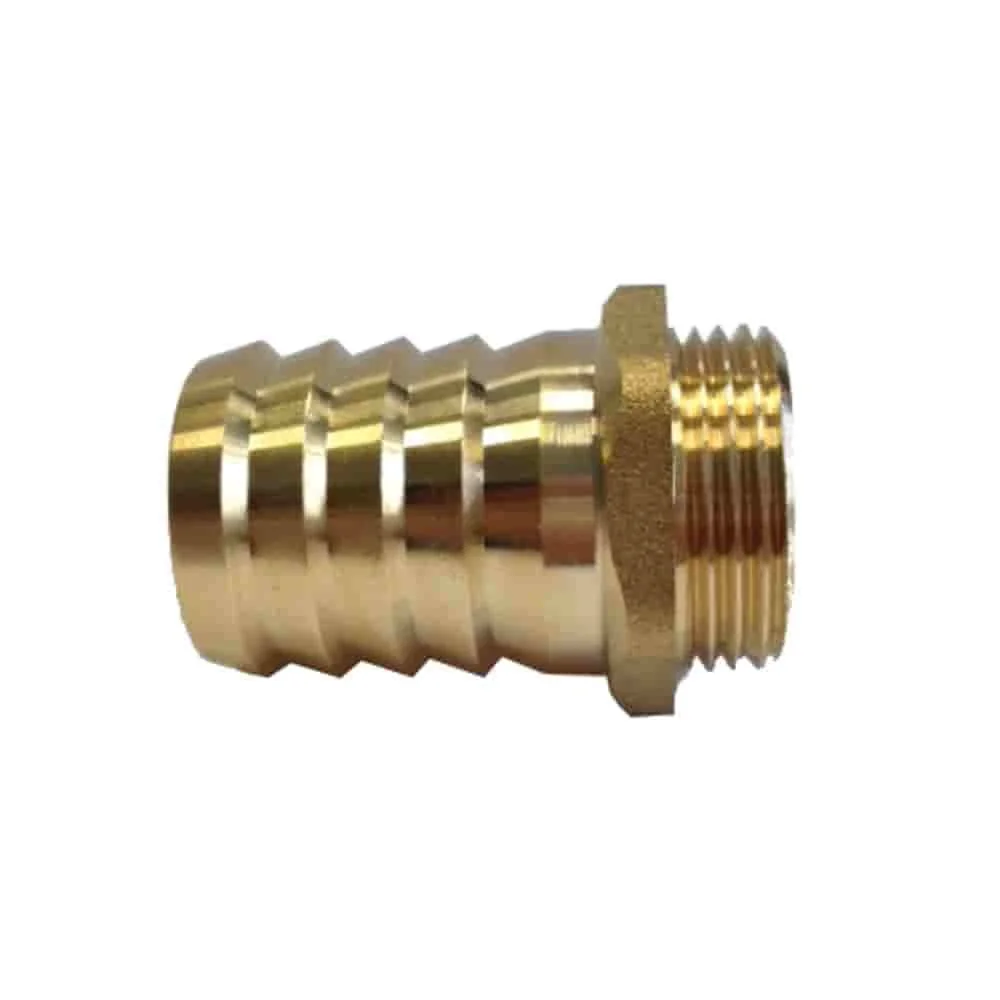

Schlauchdurchmesser und Schellenbereich abgleichen

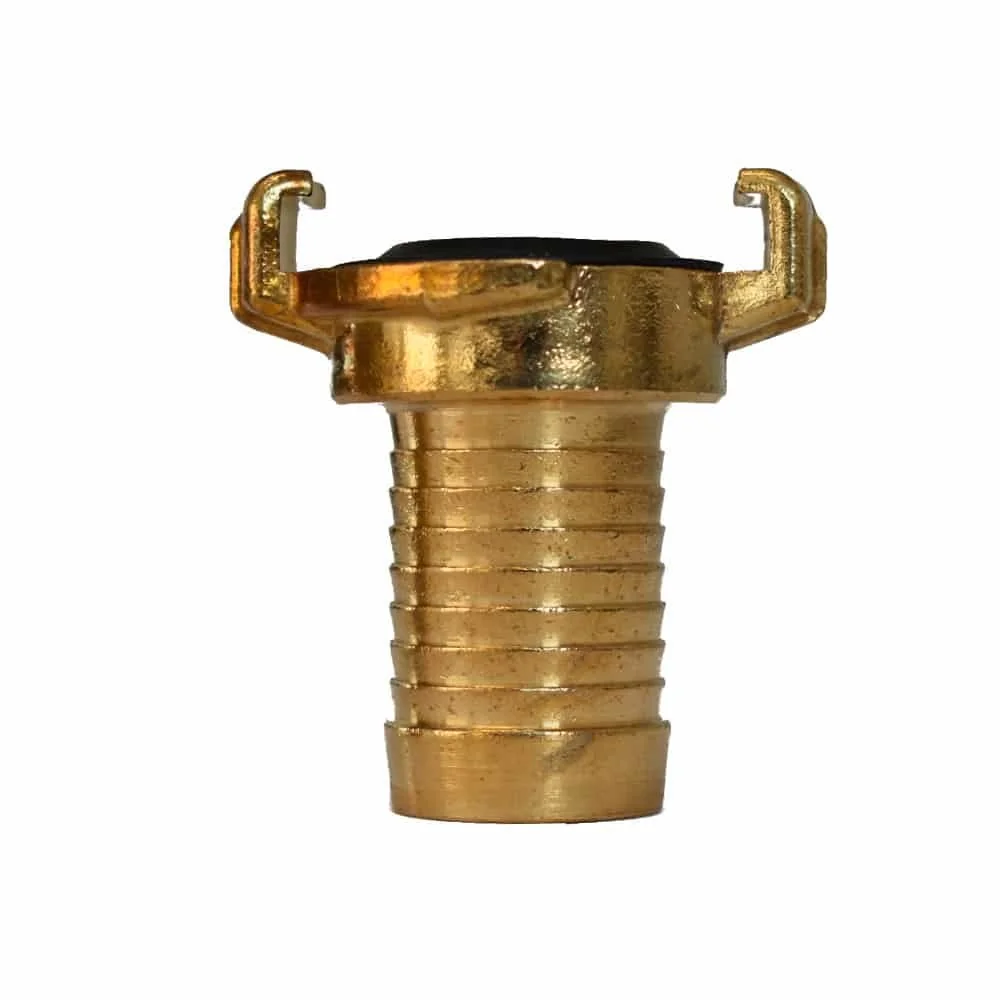

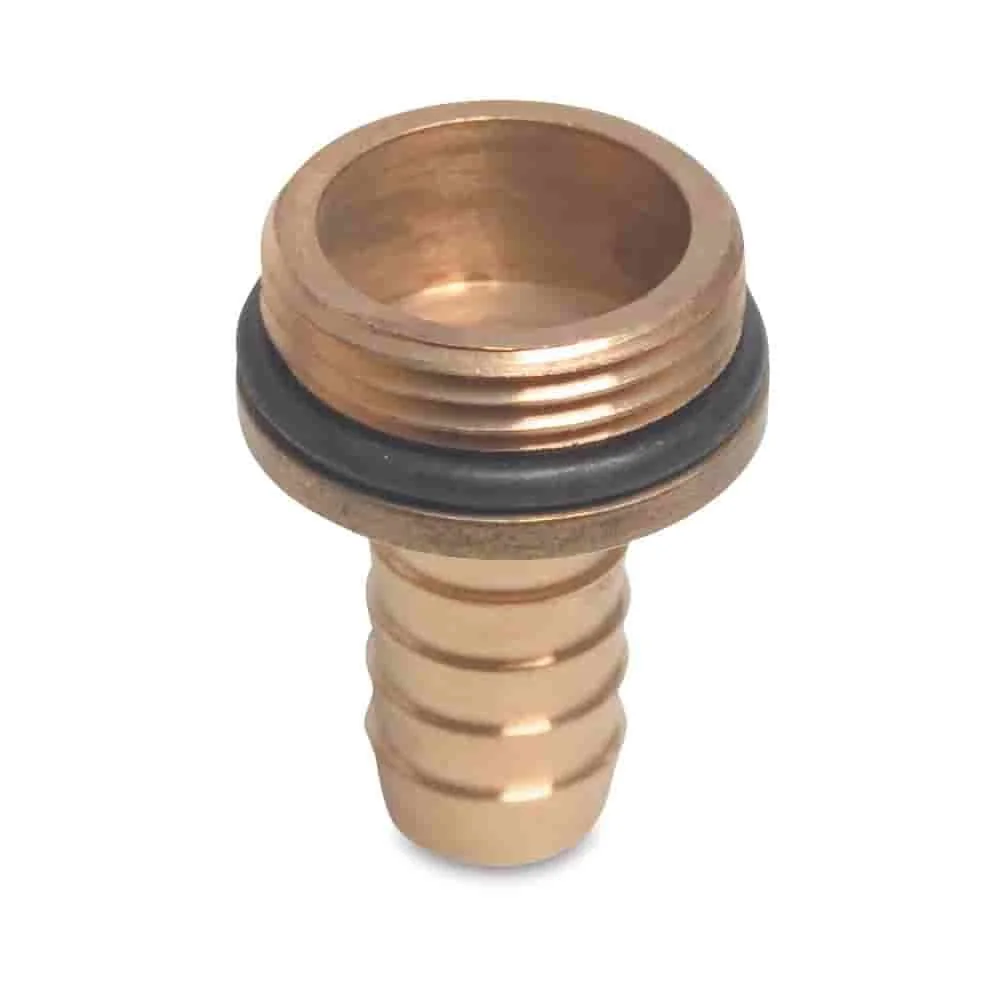

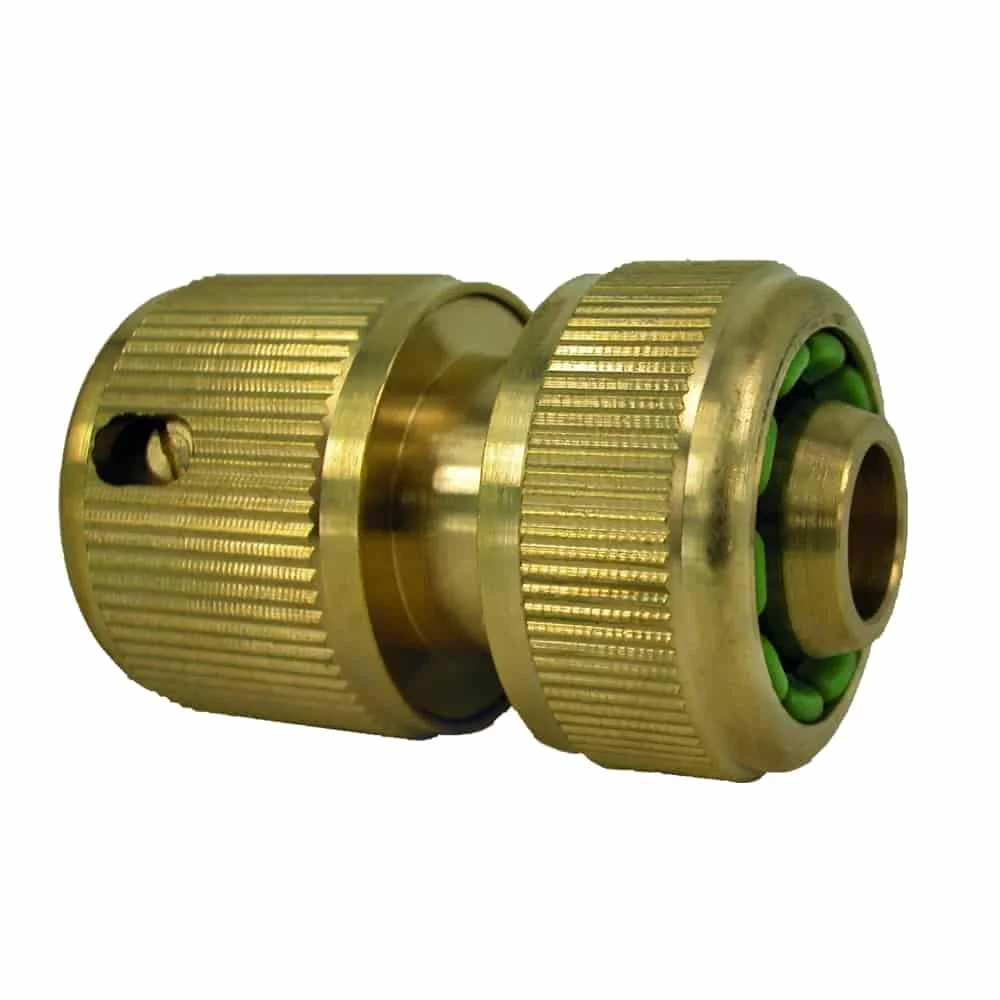

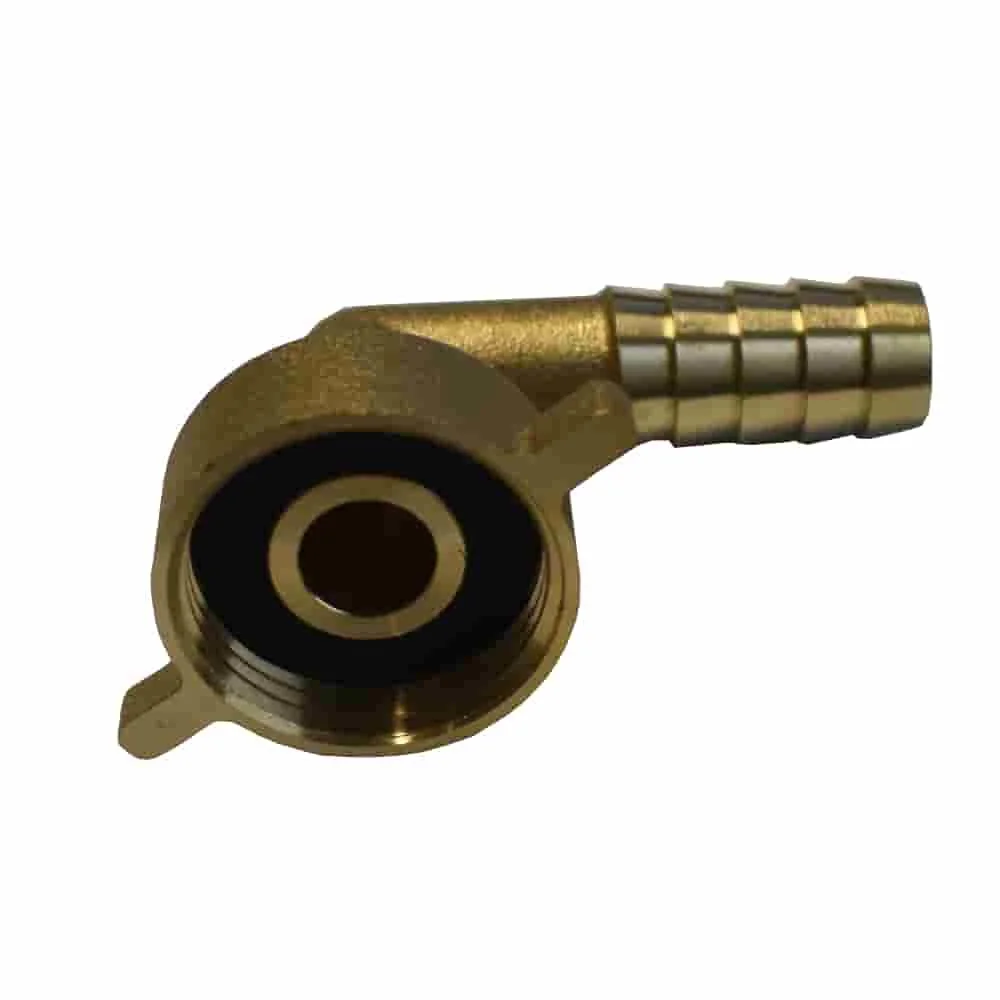

Bei einer Schlauchverbindung müssen die Angaben auf beiden Seiten zusammenpassen. Die 2/3-Schlauchverschraubung nennt 1 Zoll Innengewinde und einen 25-mm-Schlauchanschluss. Sie ist zweiteilig beschrieben und führt eine Schlauchtülle sowie eine Überwurfmutter. Die 3/4-Zoll-Winkelverschraubung nennt dagegen einen 13-mm-Schlauchanschluss. Damit unterscheiden sich nicht nur die Zollangaben, sondern auch die Schlauchseite und die Bauform.

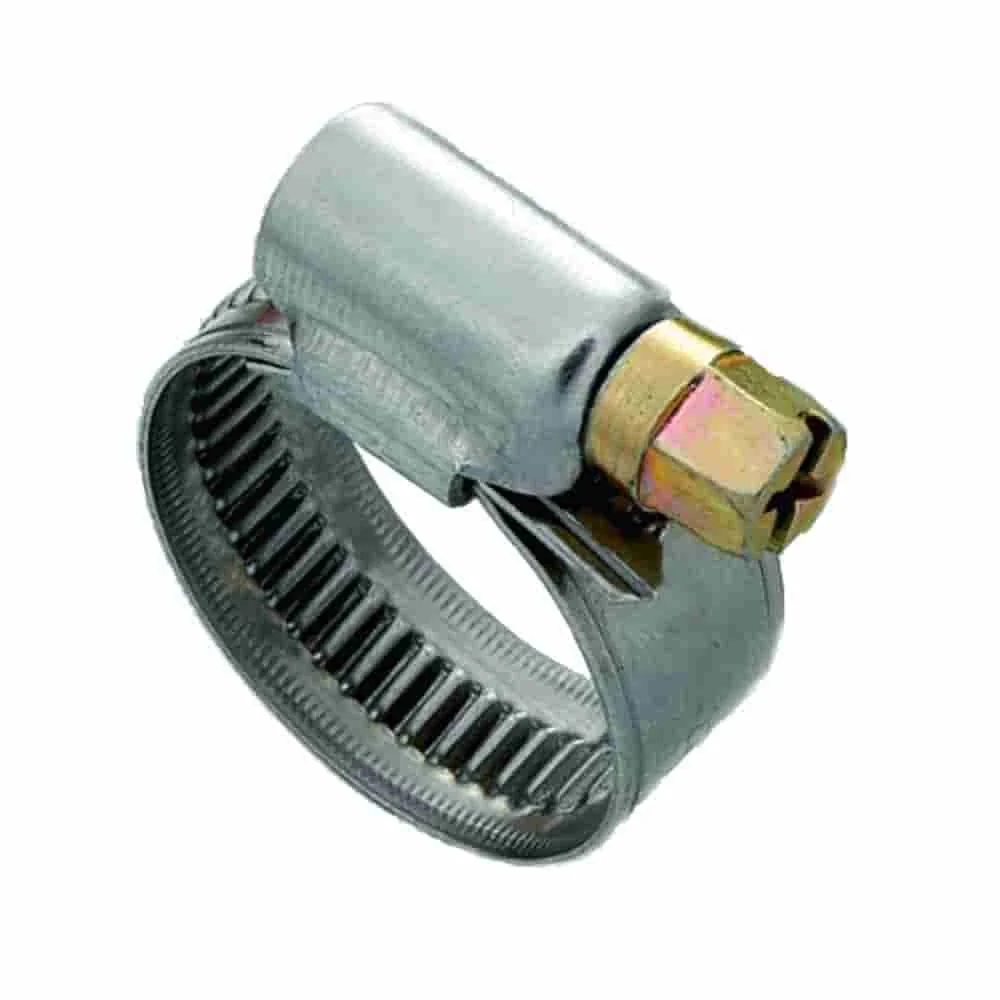

Schlauchschellen werden über ihren Spannbereich und die Bandbreite eingeordnet. Bei den W4-Edelstahl-Schlauchschellen aus den Produktfakten stehen 12 mm Bandbreite und ein Bereich von 20 bis 32 mm. Die Beschreibung nennt außerdem ein Schneckengewinde, eine Schraube mit Schlitz, Kreuz und Sechskantfassung sowie DIN 3017. Diese Angaben gehören zu diesem Schellentyp; andere Durchmesserbereiche aus den Produktnamen sind nicht auf ihn zu übertragen.

Millimeterangabe neben Zollmaß

Im Sortiment treffen beide Maßsysteme aufeinander: 1 Zoll mit 25 mm bei der Schlauchverschraubung, 3/4 Zoll mit 13 mm bei der Winkelverschraubung oder 1 Zoll mit einer 32-mm-Gewindeangabe beim Gewindestück. Die Millimeterzahl kann den Schlauch, das Gewinde oder den Spannbereich bezeichnen. Entscheidend ist daher die Position der Angabe im jeweiligen Produktnamen und in der Produktbeschreibung.

Gewinde: Innen, Außen und Übergang

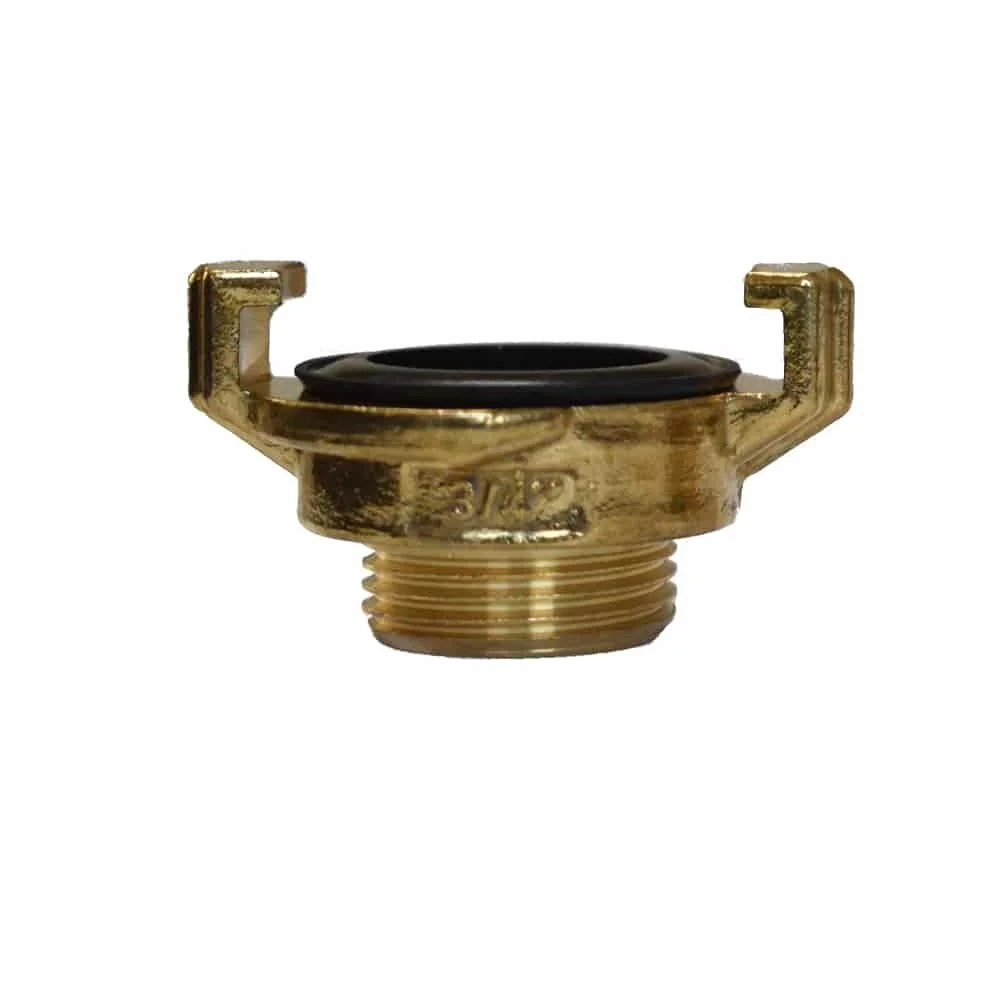

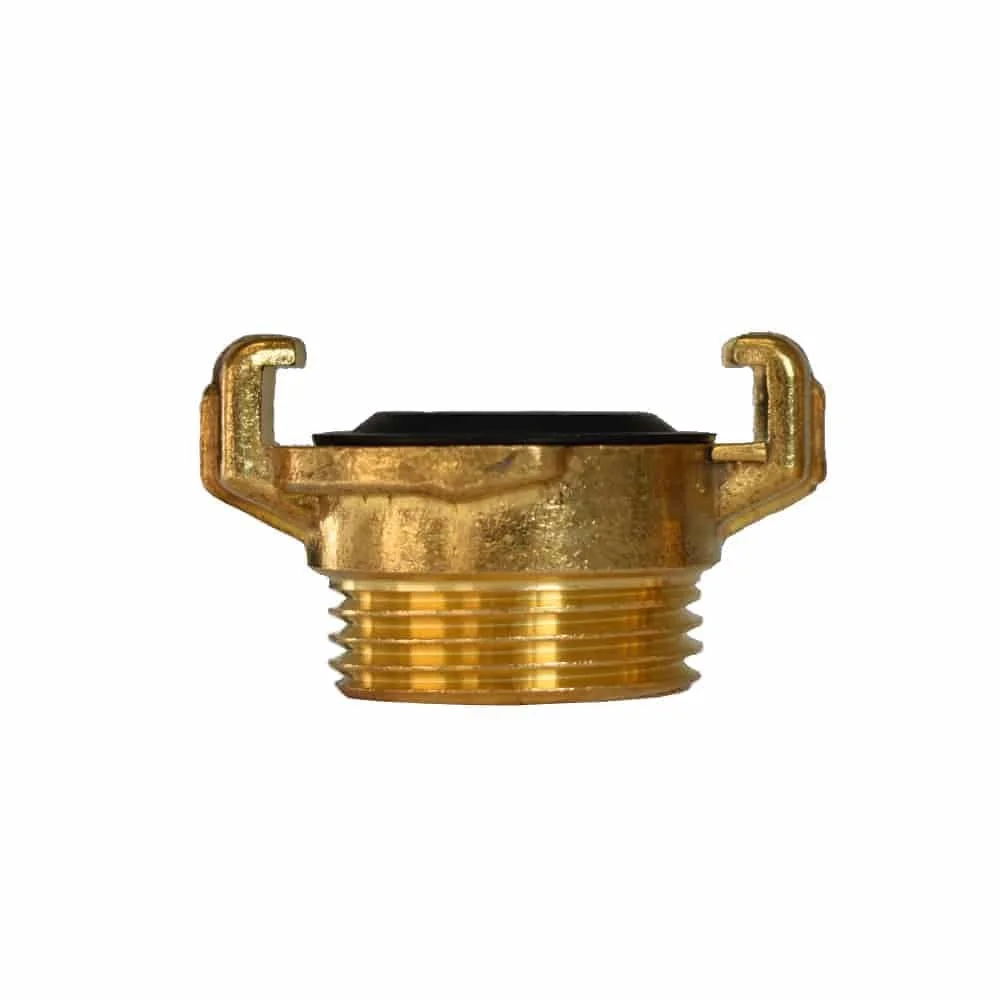

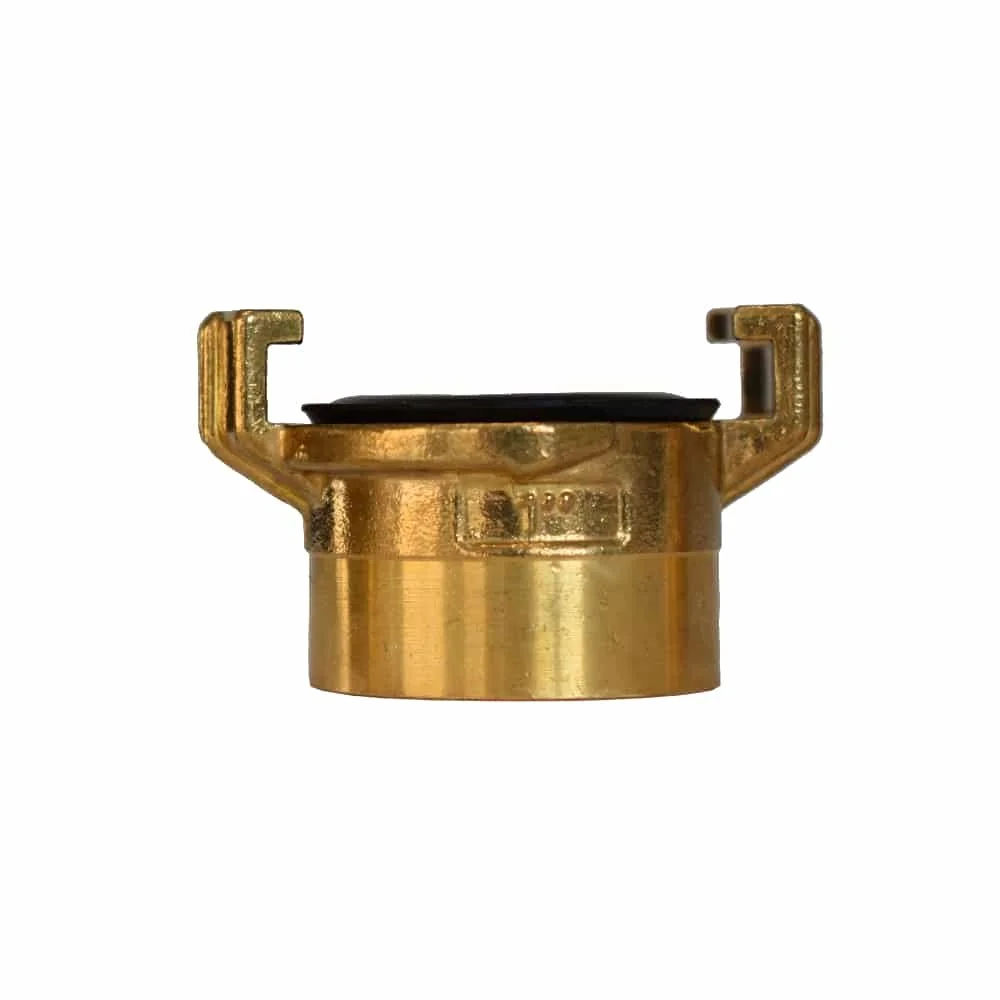

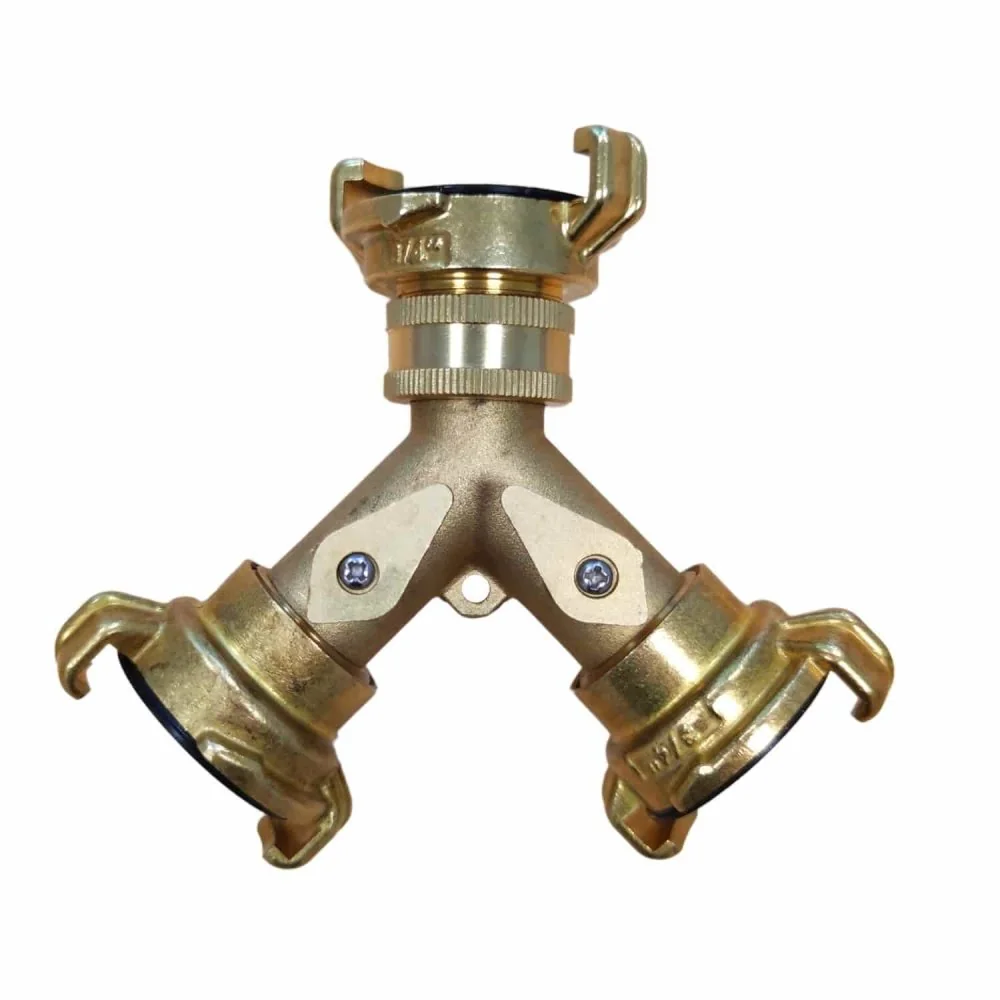

IG steht für Innengewinde, AG für Außengewinde. Bei einer Verbindung mit zwei unterschiedlichen Gegenstücken ist die Reihenfolge der Angaben relevant. Das Messing-Gewindestück mit 1 Zoll Innengewinde wird mit einer Schnellkupplung und 40 mm Knaggenabstand beschrieben; zusätzlich nennt die Beschreibung ungefähr 32 mm Gewinde. Das Gegenstück mit 1 Zoll Außengewinde ist als Gewindestück mit Schnellkupplung benannt.

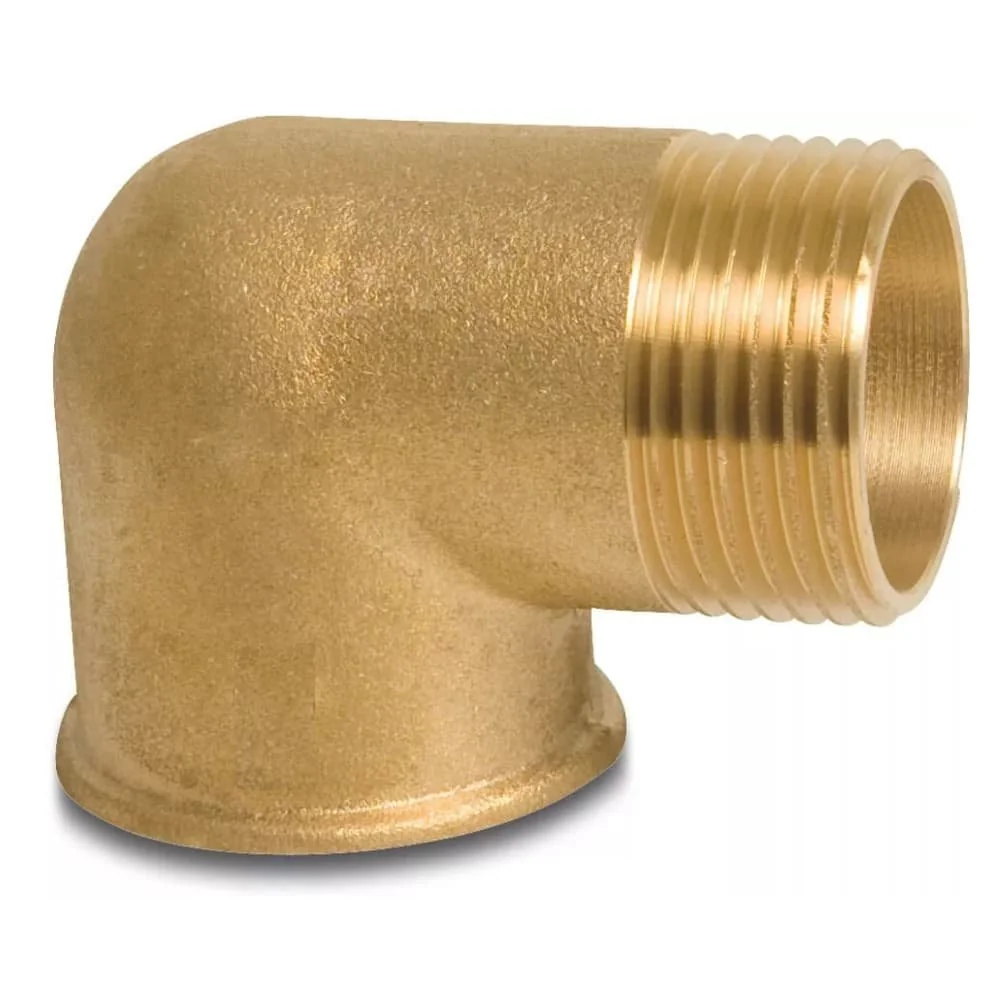

Ein 90-Grad-Winkel führt die Gewindeanschlüsse in einer abgewinkelten Form. Das Produkt mit 1/2 Zoll IG x 1/2 Zoll AG ist aus Messing CW617N beschrieben. Beim Messing-T-Stück stehen drei Anschlüsse mit 1 Zoll und IG/AG im Namen; beim Kreuzstück wird 1 1/2 Zoll Innengewinde genannt. Diese Formen unterscheiden sich durch die Anzahl und Richtung der Abgänge.

Gewindeangaben vollständig lesen

Vor einer Zuordnung werden Innen- und Außengewinde getrennt notiert. Danach folgen Zollmaß, Winkel- oder Mehrfachform und gegebenenfalls eine Schlauchtülle. So lässt sich eine Schlauchverschraubung von einem reinen Gewindestück unterscheiden, auch wenn beide aus Messing bestehen. Bei einem Übergang mit Schnellkupplung ist zusätzlich das jeweilige Kupplungssystem zu beachten.

Kugelhähne und Auslaufventile unterscheiden

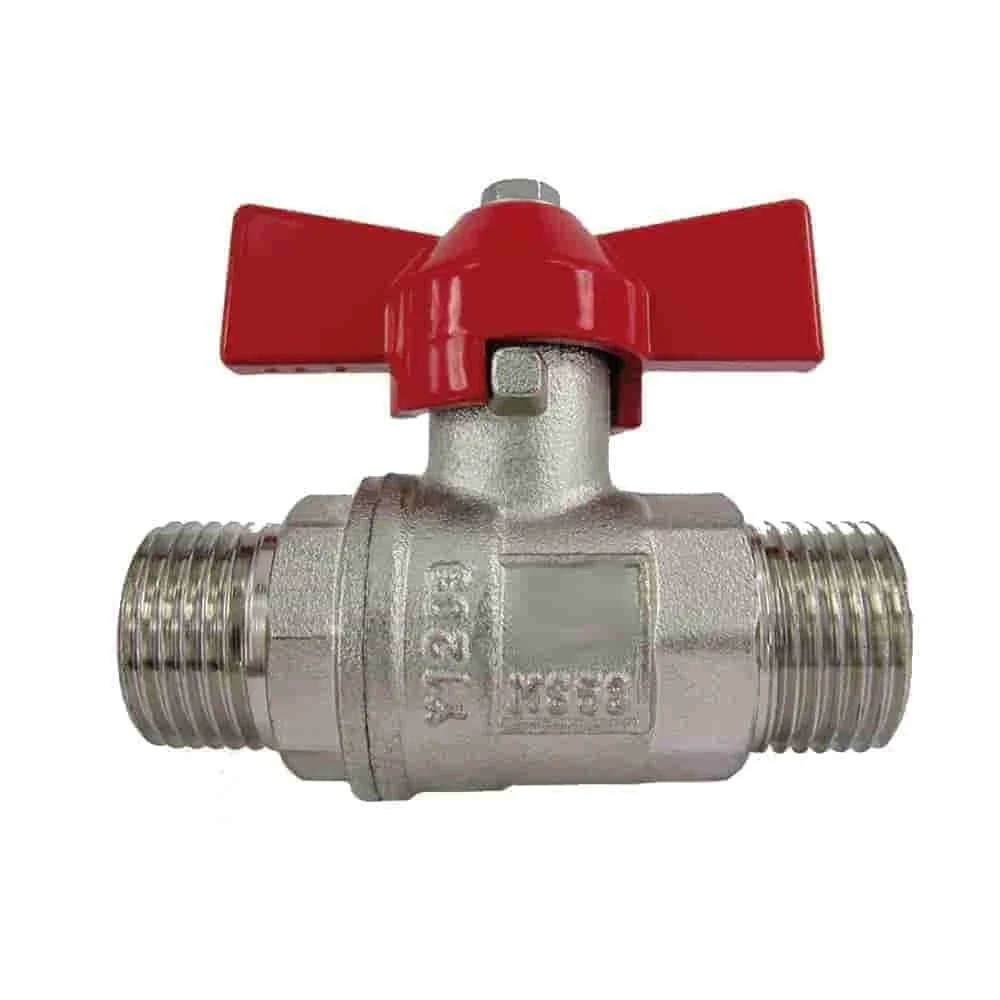

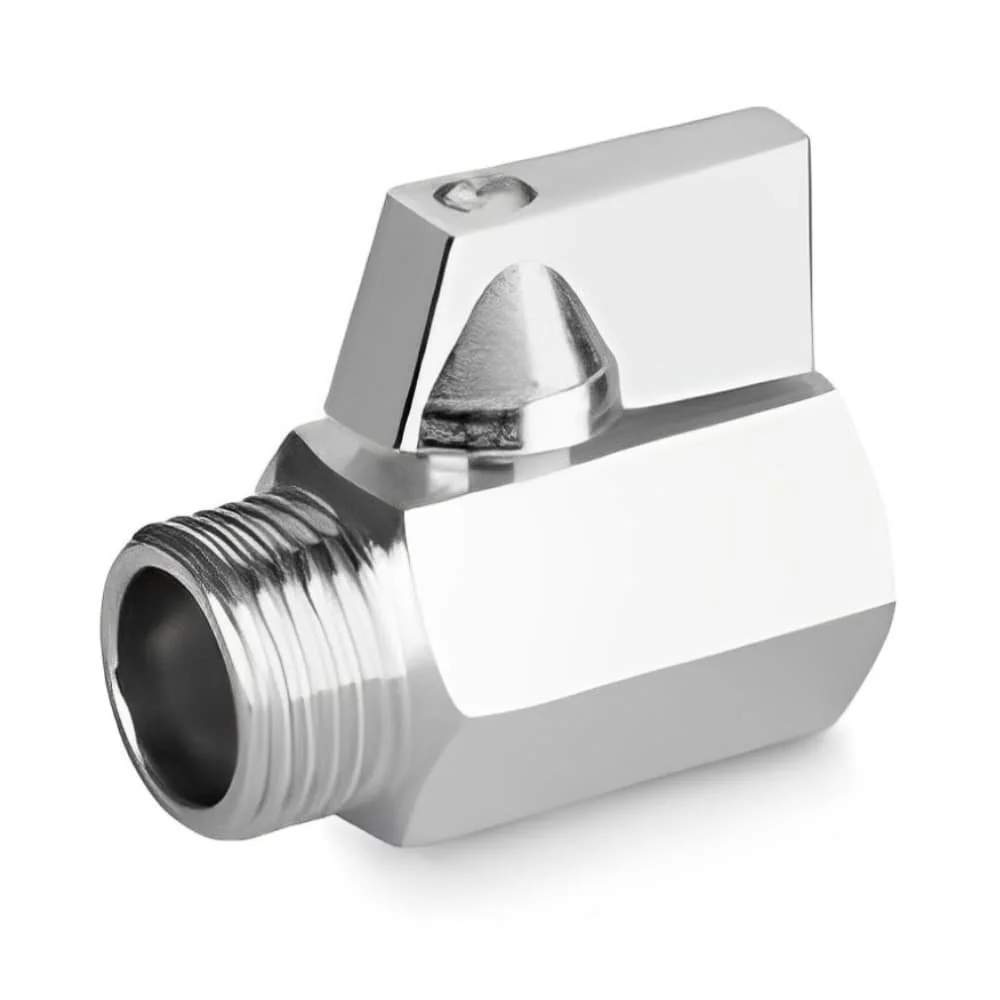

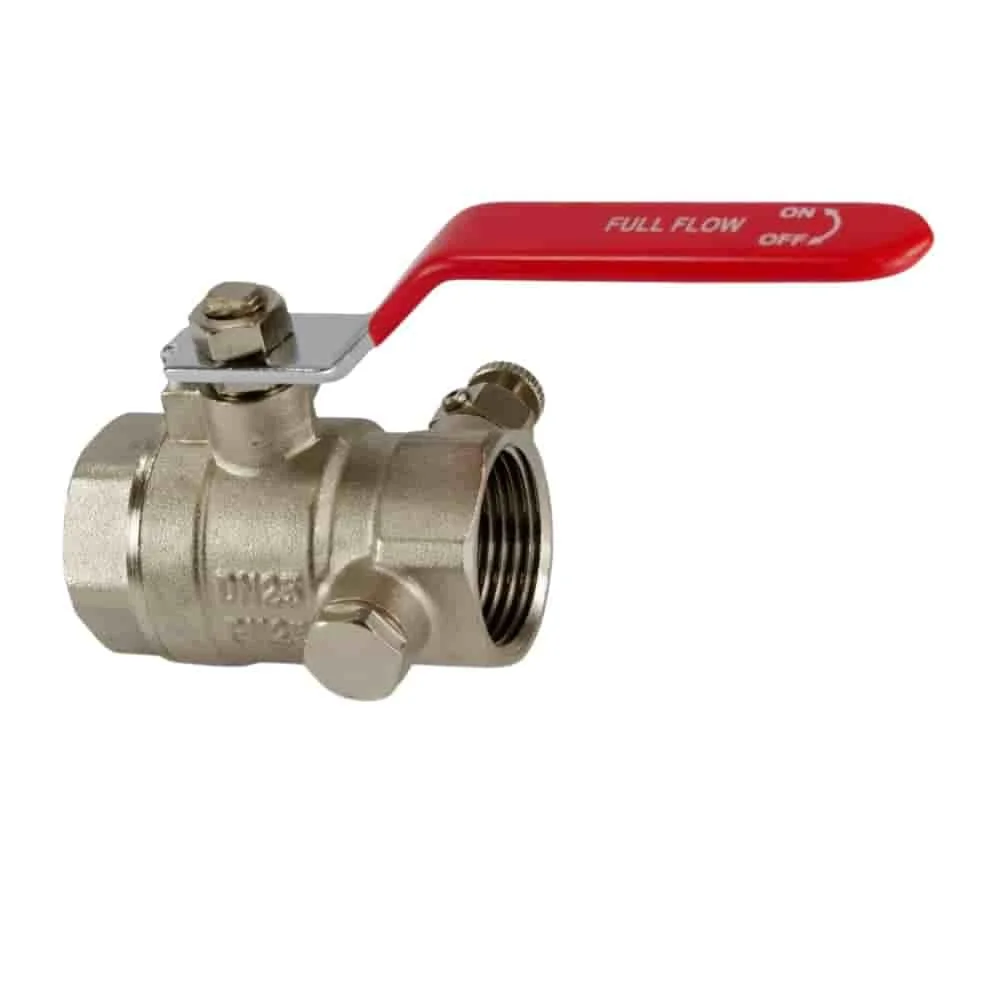

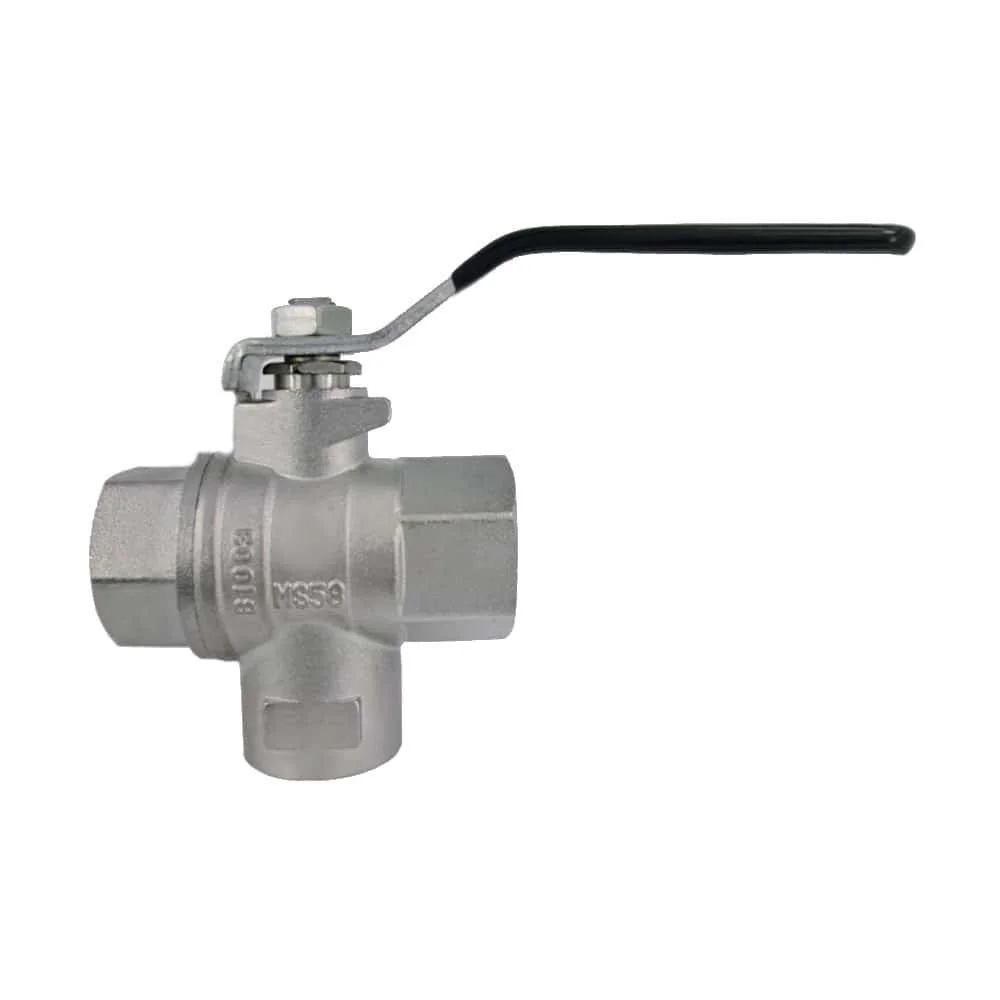

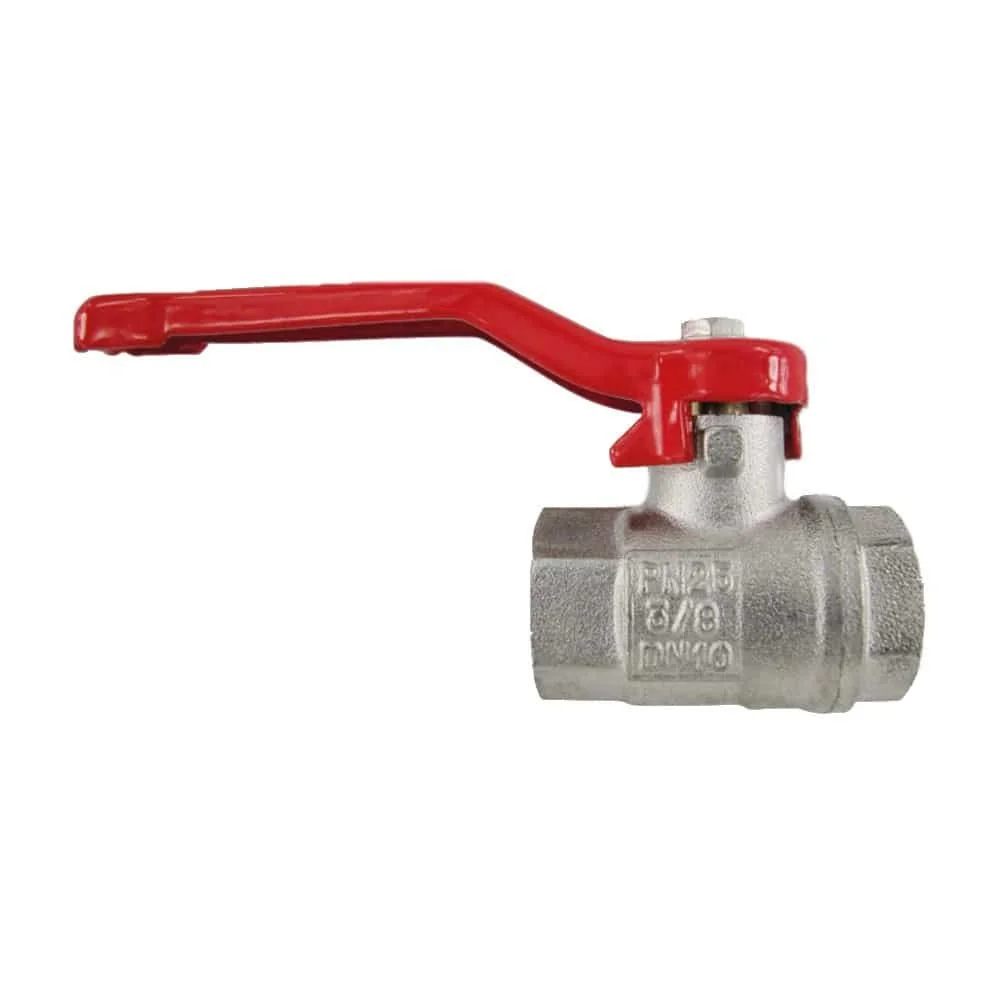

Kugelhähne sind in mehreren Anschlussgrößen und Bedienformen vertreten. Der Mini-Kugelhahn mit 3/8 Zoll ist verchromt und mit AG x IG bezeichnet. Ein weiterer Mini-Kugelhahn mit 1/2 Zoll ist ebenfalls verchromt. Für größere Leitungsmaße stehen unter anderem ein 2-Zoll-Kugelhahn mit Entleerung und Hebel sowie ein 3-Wege-Kugelhahn mit 1/2 Zoll, Hebel und der Angabe PN25 bereit.

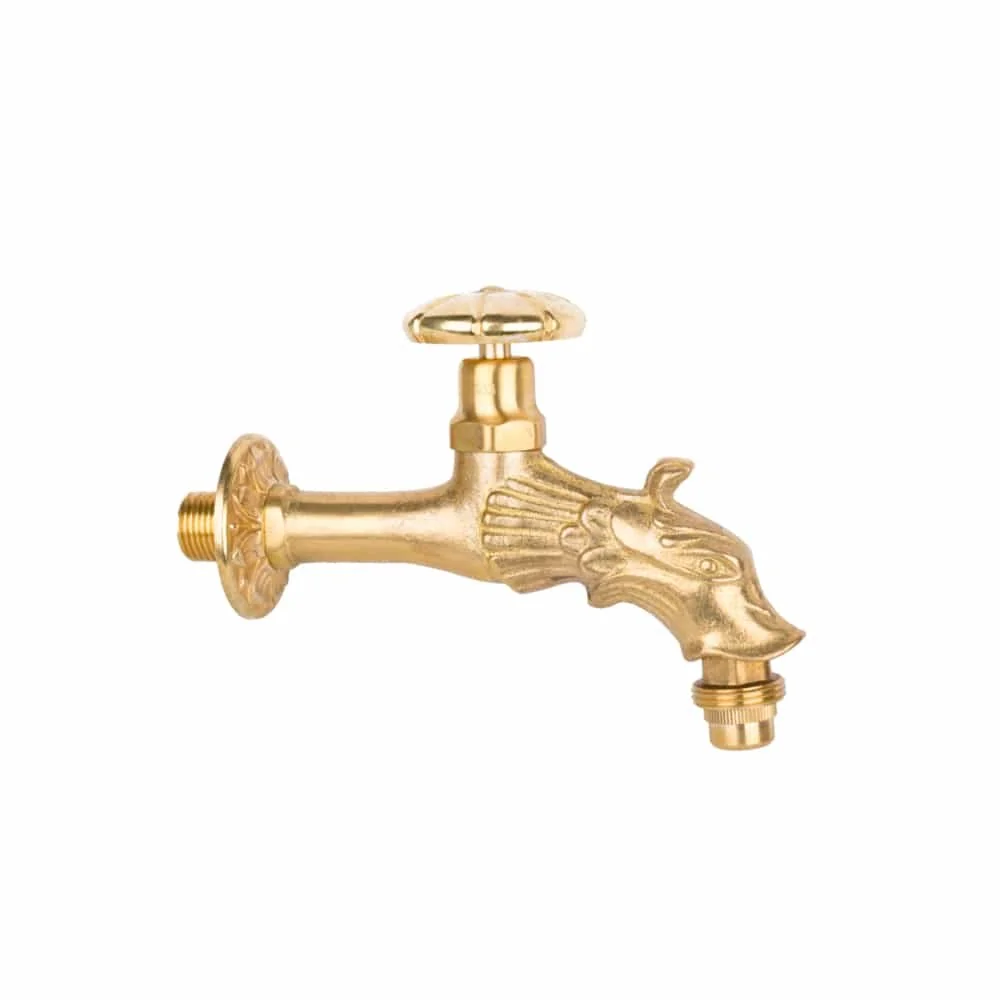

Ein Auslaufventil hat im Produktnamen eine andere Funktion als ein Kugelhahn. Das Nostalgie-Auslaufventil ist mit 1/2 Zoll, poliertem Messing, Handrad und Drachenkopf bezeichnet. Die Beschreibung nennt außerdem eine Messing-Wandrosette. Diese Angaben helfen bei der Unterscheidung zwischen einem Ventil für einen Auslauf, einem Mini-Ventil für ein kleines Maß und einem Kugelhahn mit Hebel oder Entleerung.

Tank- und Regentonnen-Durchführungen

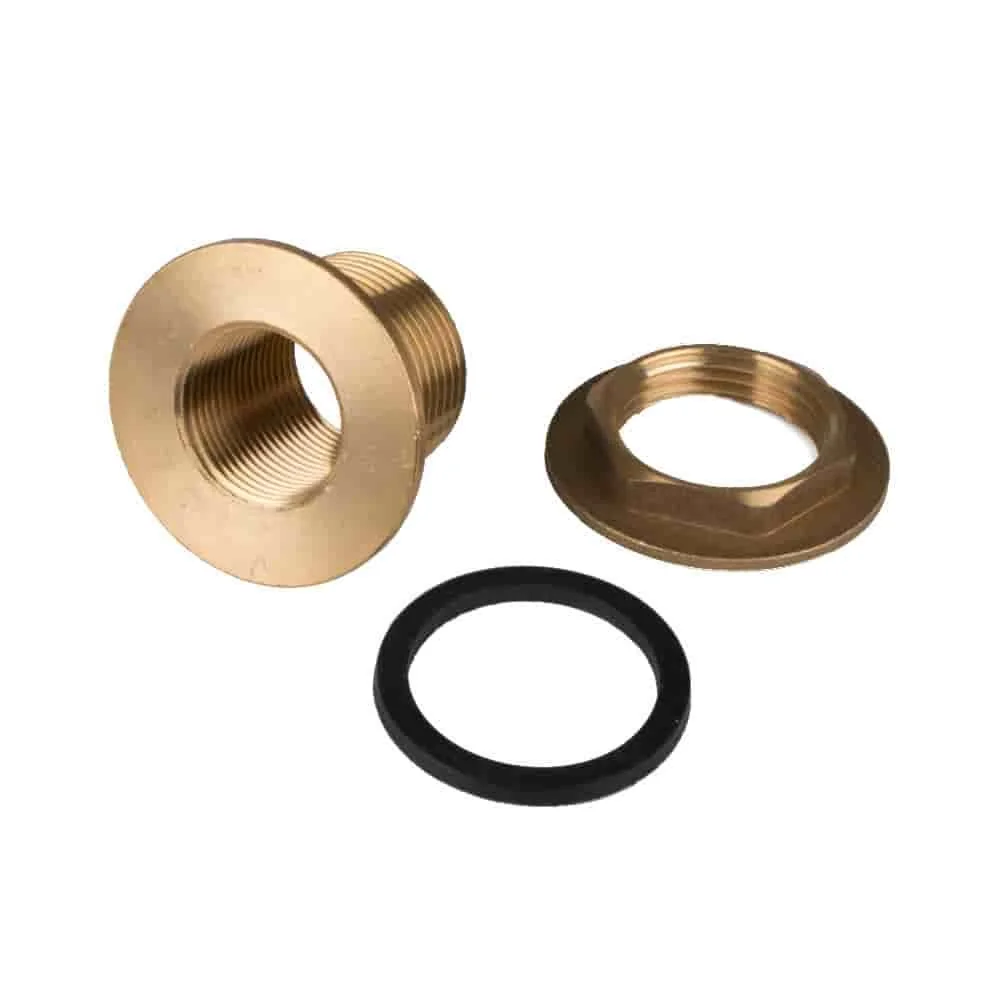

Für Behälteranschlüsse sind Gewindeseite, Durchführungsform und gegebenenfalls der Auslaufhahn maßgeblich. Die gerade Tank- und Regentonnen-Durchführung nennt AG 1 Zoll x IG 3/4 Zoll. In ihrer Beschreibung ist für das 1-Zoll-Außengewinde ein Lochdurchmesser von ungefähr 33 bis 35 mm angegeben. Diese Maßangabe bezieht sich auf diesen Artikel und nicht automatisch auf andere Durchführungen.

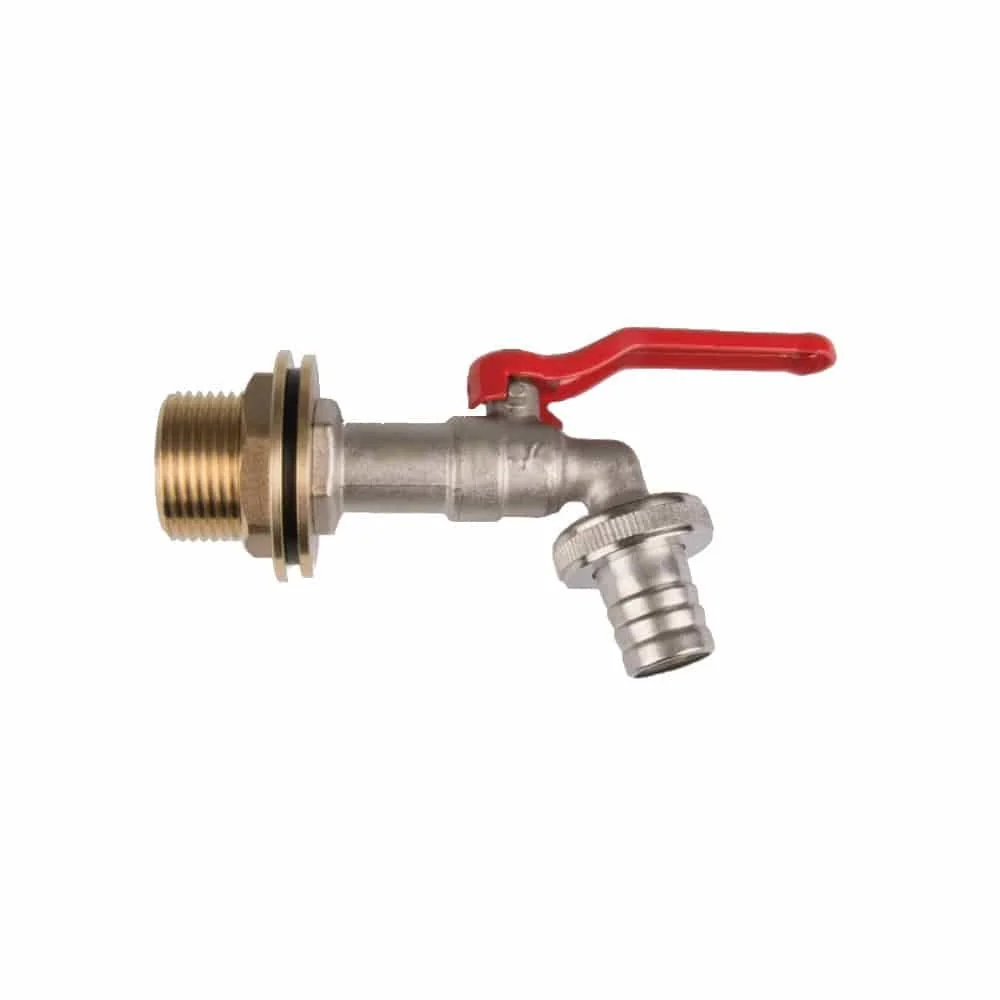

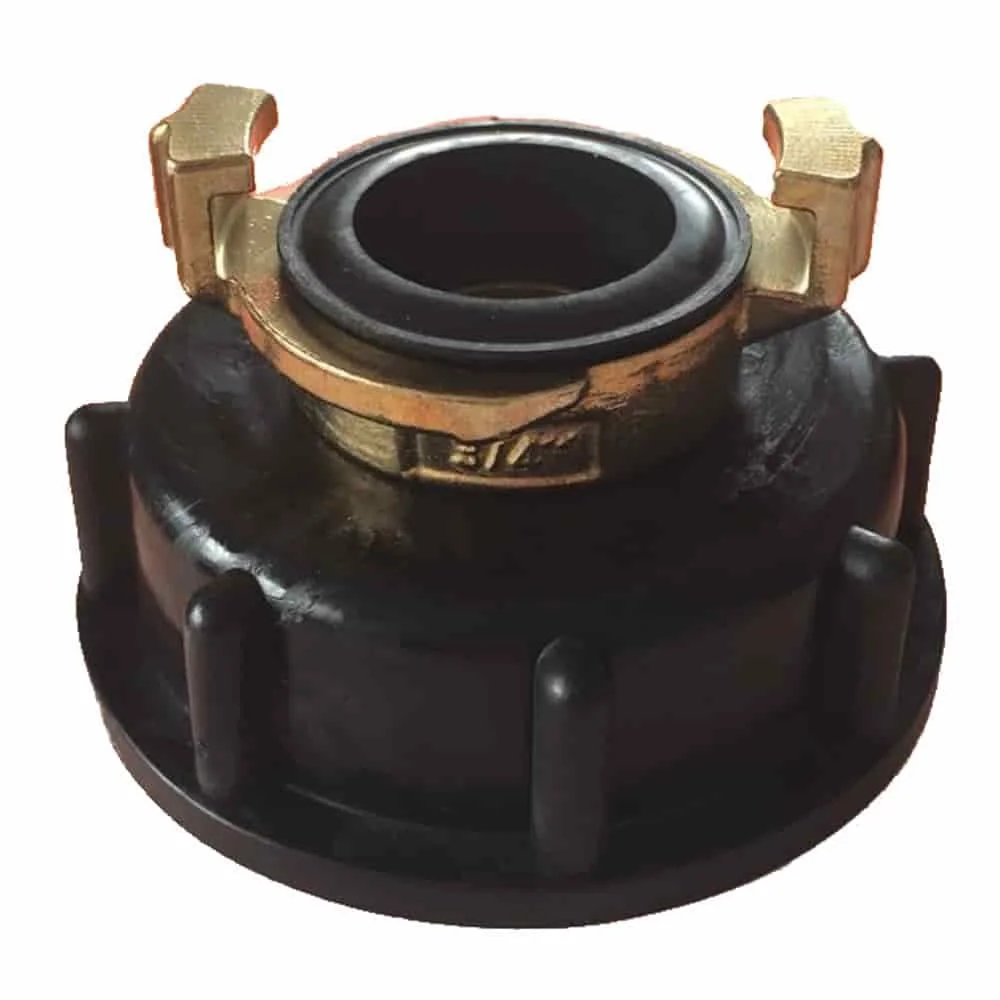

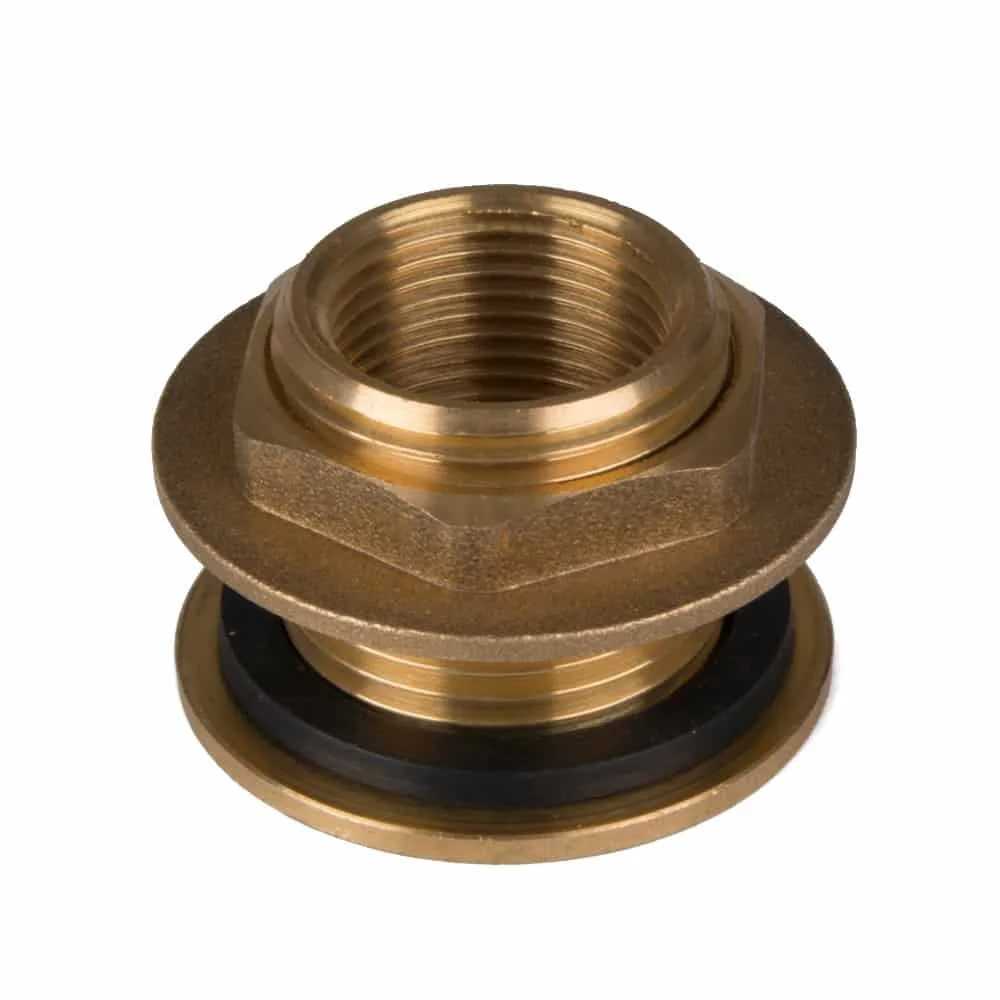

Eine weitere Regentonnen-Durchführung aus Messing ist mit AG 1 1/4 x IG 1 bezeichnet. Das Tankdurchführungs-Set führt einen 3/4-Zoll-Auslaufhahn im Namen. Ein Set bündelt damit Durchführung und Hahn in einer Produktbezeichnung. Die passende Auswahl richtet sich nach dem vorhandenen Tankanschluss, dem gewünschten Auslauf und dem jeweils genannten Zollmaß.

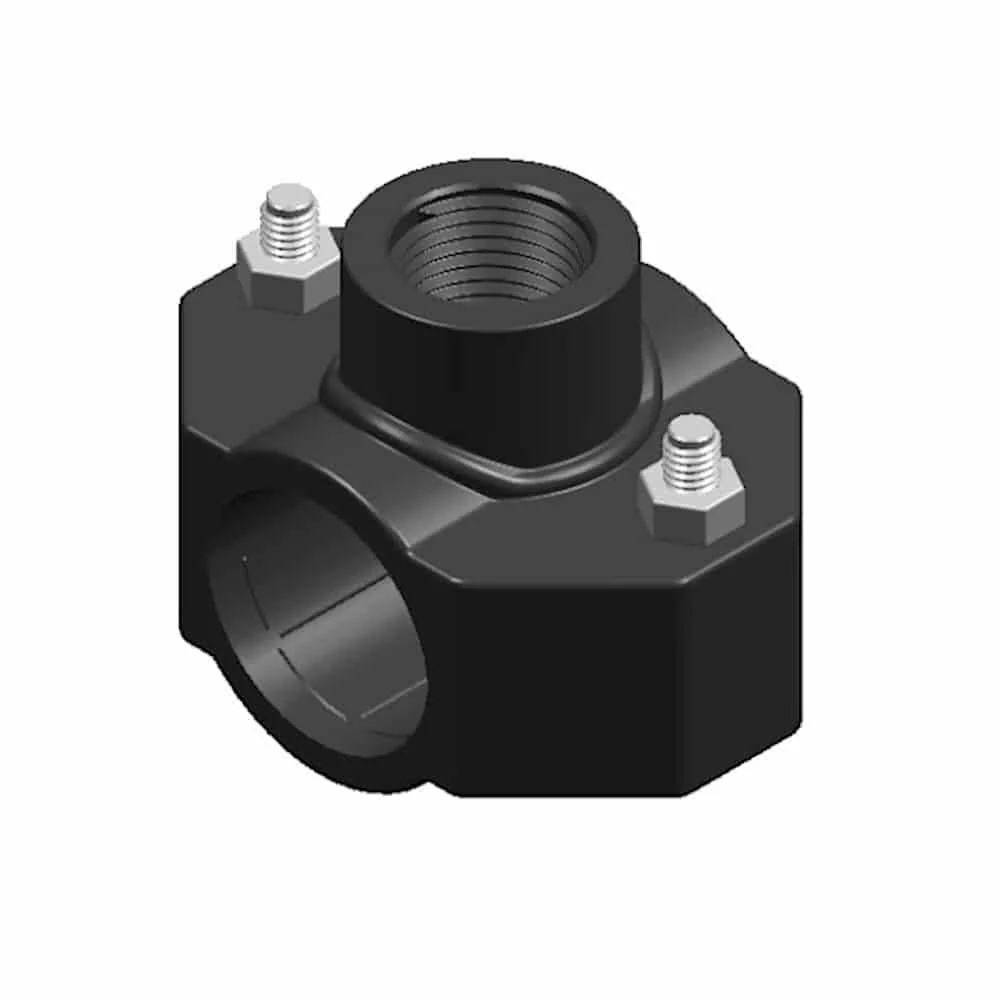

Eine Anbohrschelle ist eine eigene Bauform für eine bestehende Wasserleitung. In den Produktfakten stehen PP, 63 mm und 1/2 Zoll; die Beschreibung nennt das Setzen eines Abzweigs, ohne die Leitung zu durchtrennen. Das ist ein anderer Aufbau als eine Durchführung durch die Wand eines Tanks.

Storz- und Systemübergänge

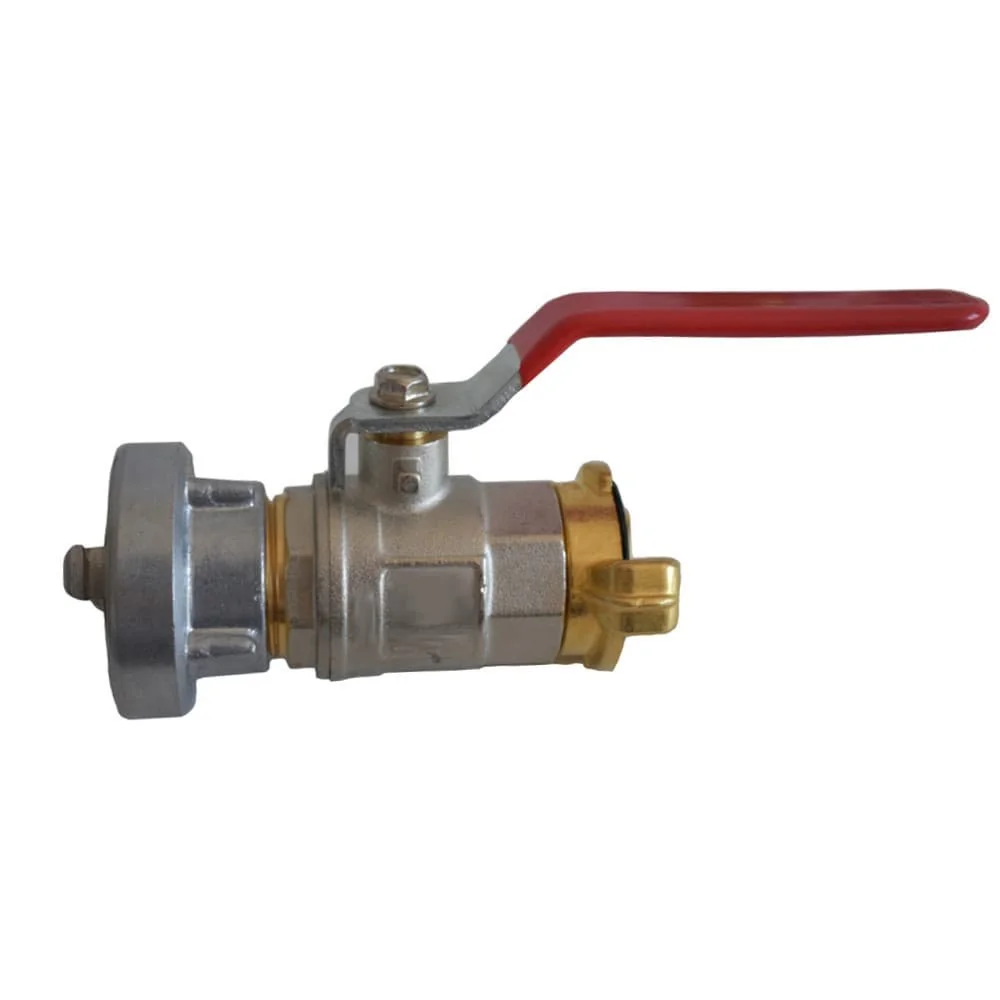

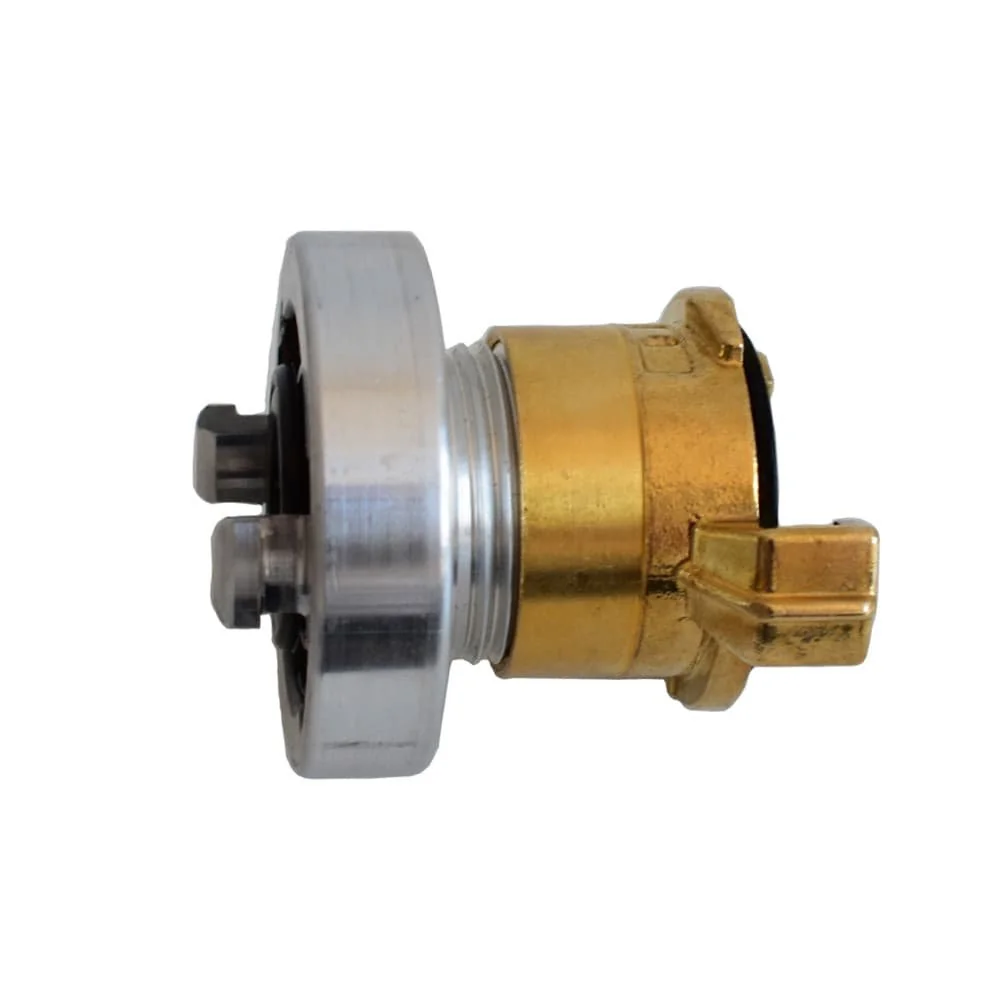

Storz-Artikel bilden einen eigenen Bereich innerhalb der Verbindungsarten. Das Übergangsstück Storz D auf System wird als symmetrische, nicht absperrende Schlauchkupplung beschrieben. Die Verbindung erfolgt durch Ineinanderstecken und Verdrehen der Knaggenteile. In den Produktfakten werden unter anderem Industrie, Feuerwehr, Landwirtschaft, Bau und Schifffahrt als Einsatzfelder genannt.

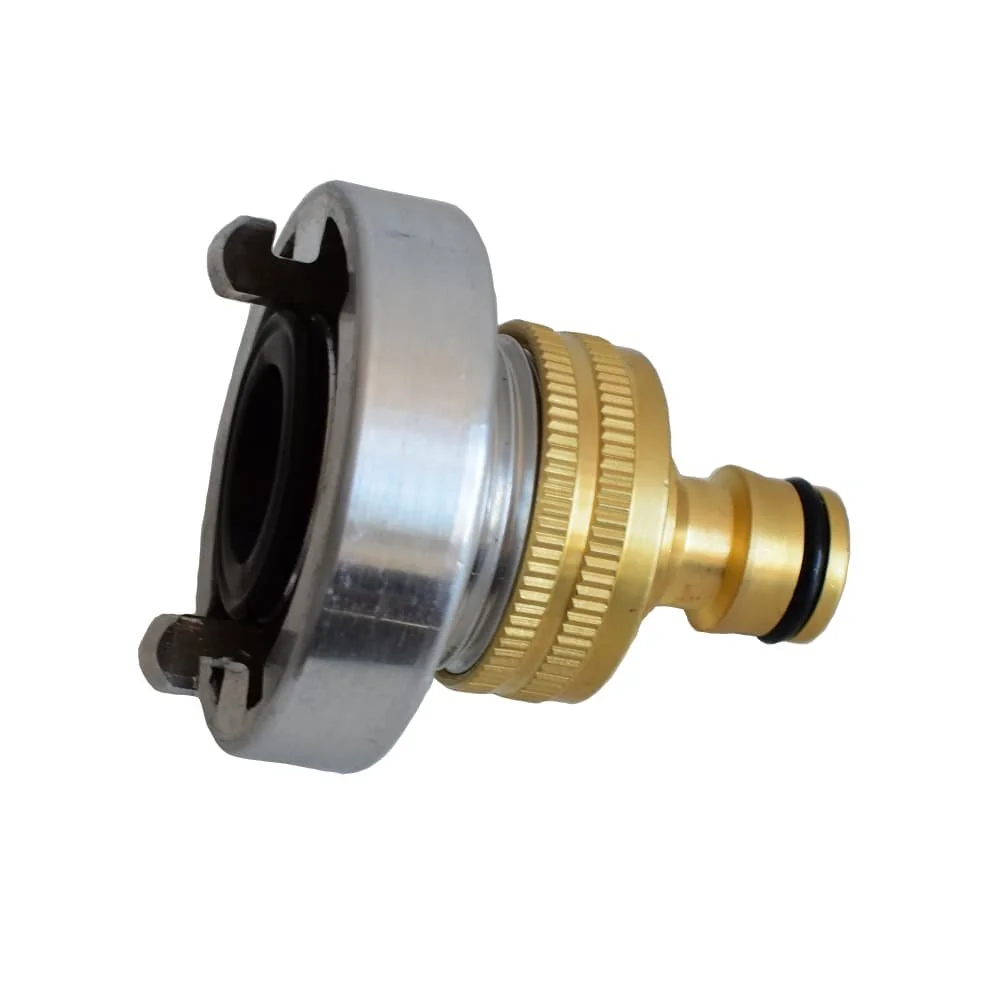

Weitere Produktnamen nennen ein Storz-C-Übergangsstück, eine Storz-B-Kupplung und eine B-C-Reduzierung. Diese Bezeichnungen zeigen, dass die Kupplungsgröße und die Übergangsrichtung vor dem Zusammenstellen der Leitung geklärt werden müssen. Storz-Übergänge sind deshalb nicht mit einer Messing-Schlauchtülle oder einem Gewindestück gleichzusetzen.

Untergruppen und angrenzende Fittings

Die Untergruppen bündeln einen Teil der Maßvarianten. Die drei folgenden Einstiege führen zu den ausgewiesenen Unterkategorien dieser Kategorie.

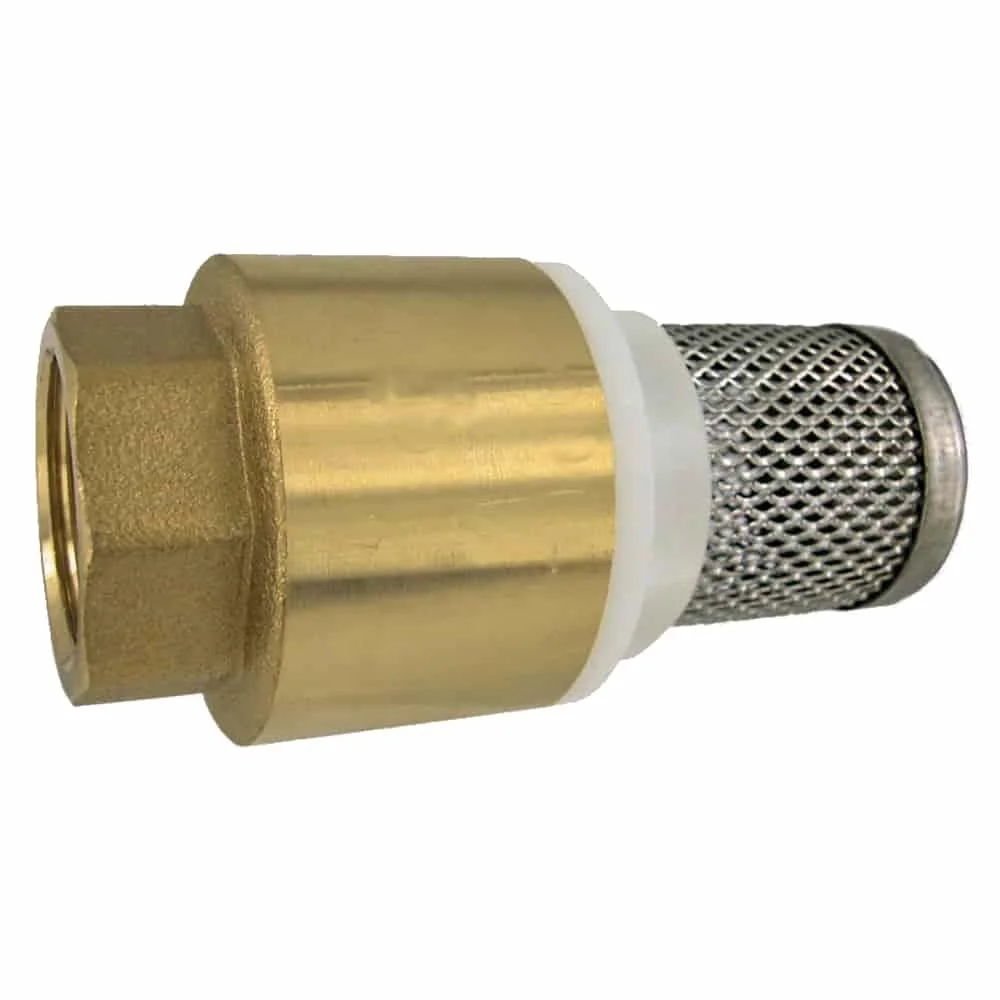

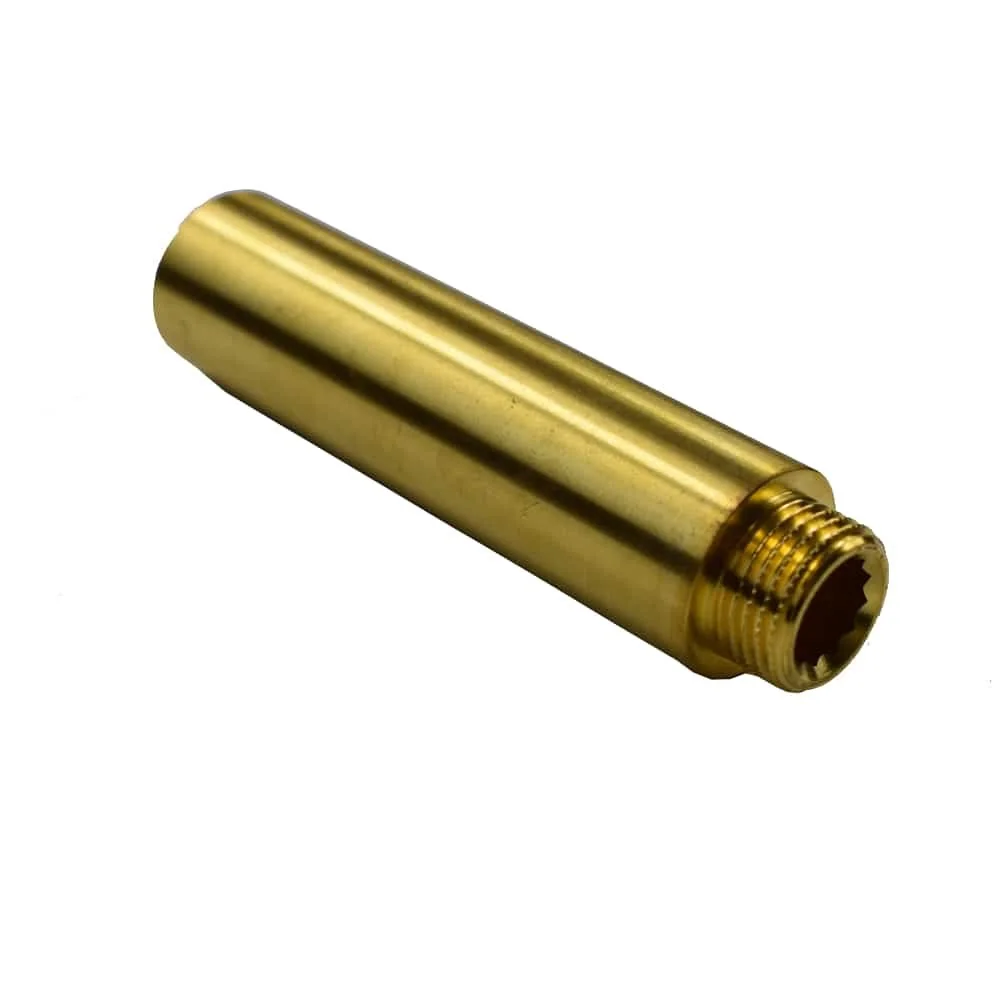

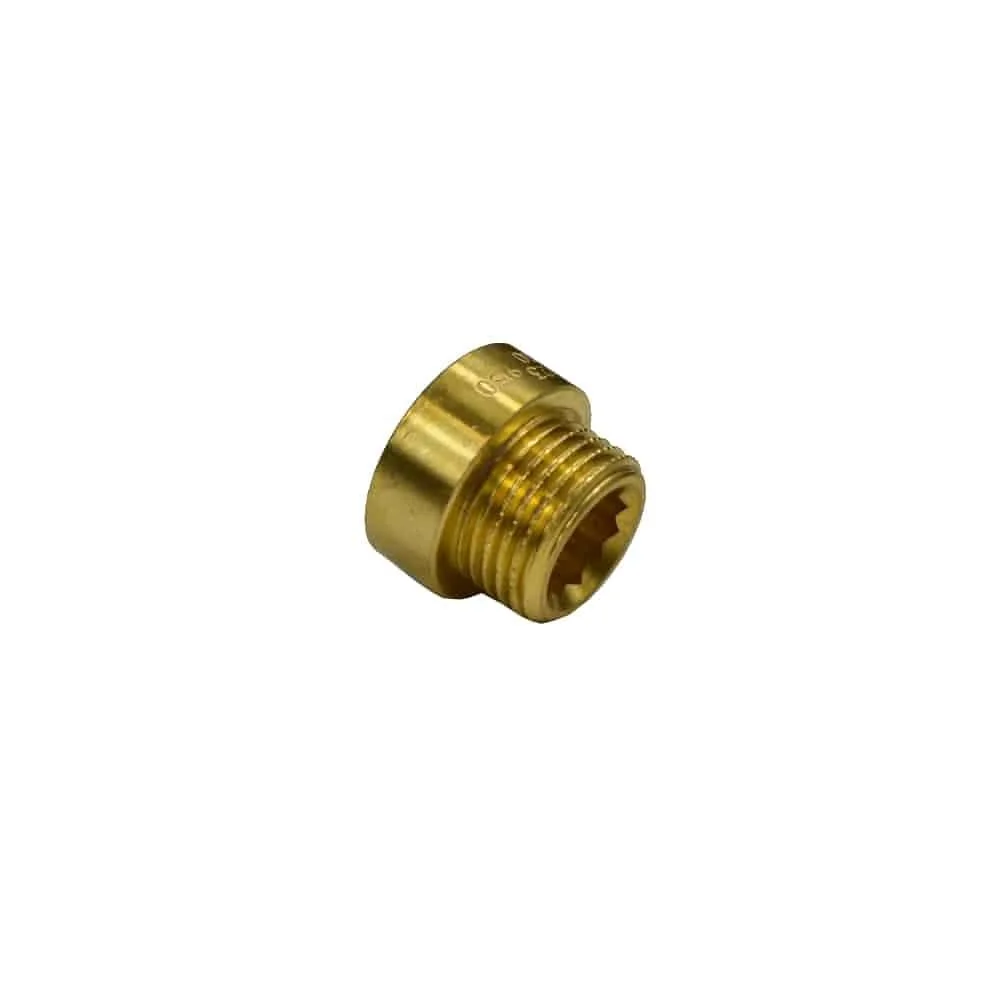

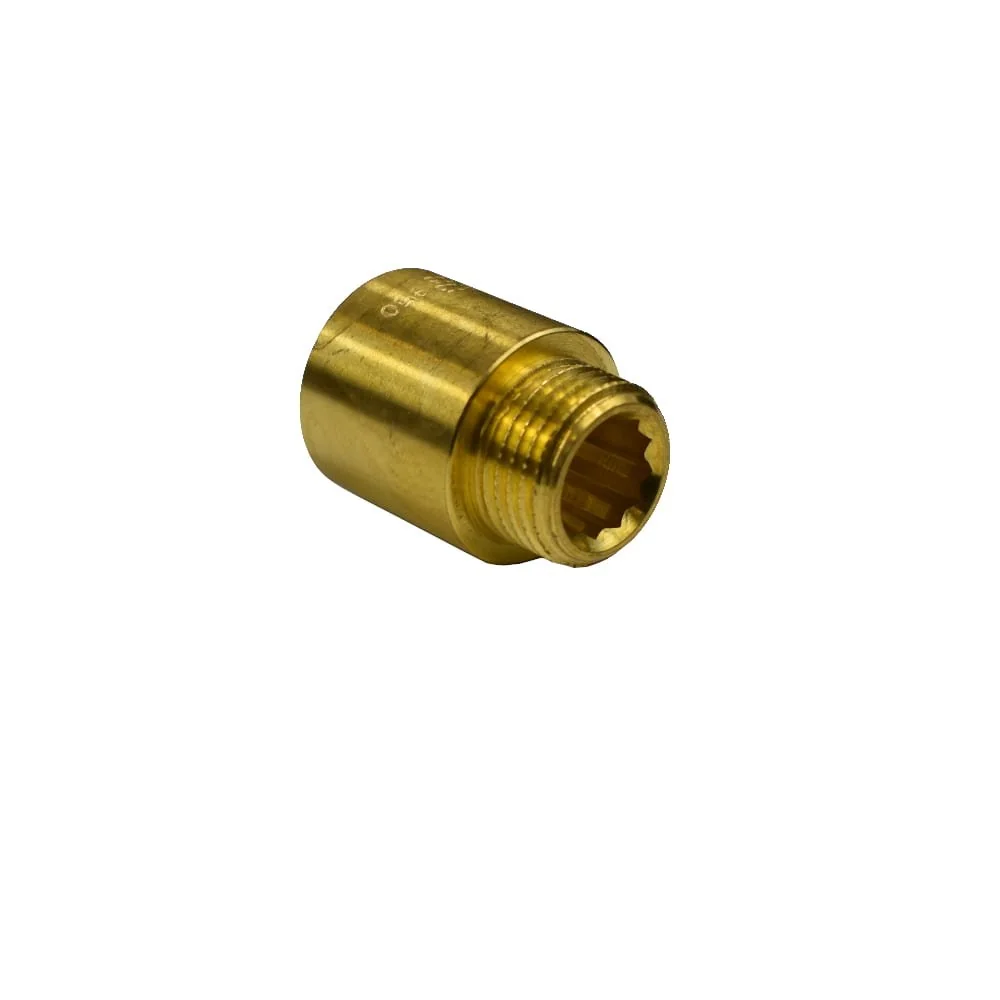

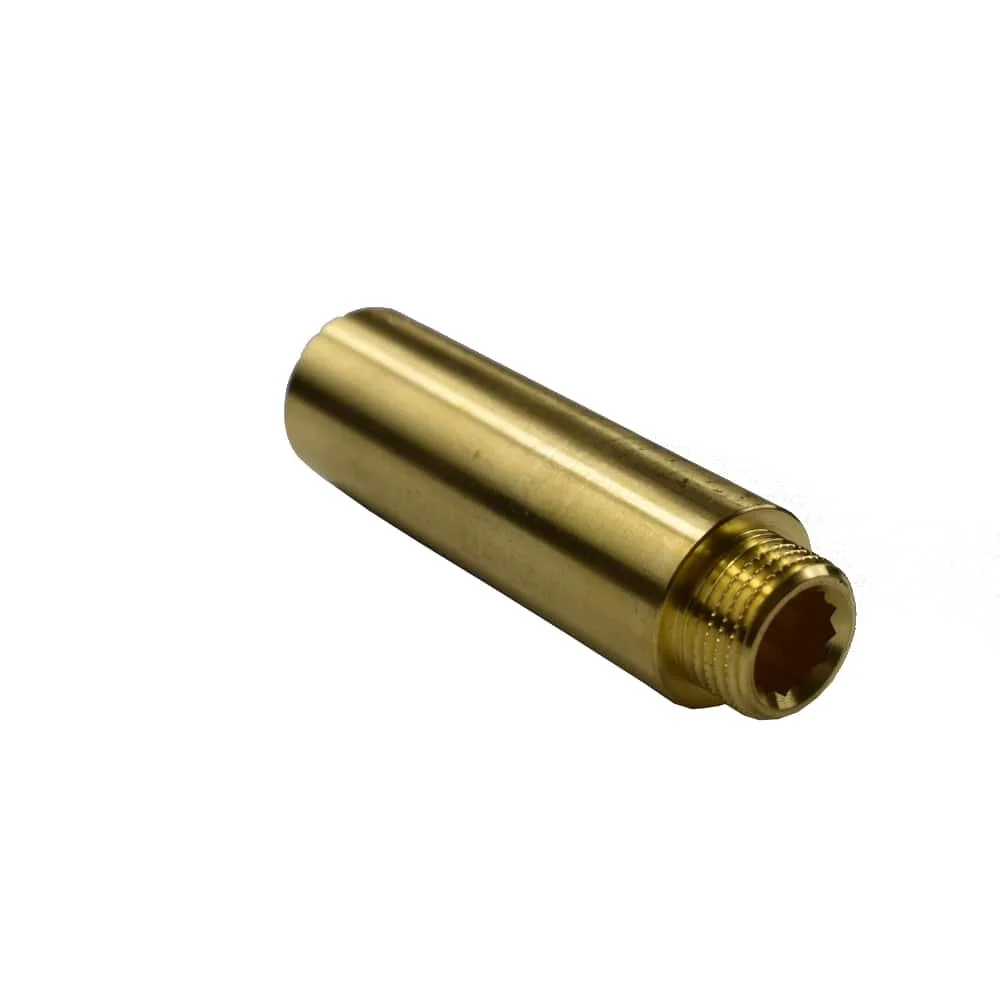

Für angrenzende Bauformen stehen außerdem Messing Gewindefittings, Schraubfittings und Rückschlagventile als Nachbarkategorien bereit. Diese Einordnung trennt Gewindefittings und Ventile vom breiten Verbinderbereich.

Drei Artikelbeispiele aus den Produktfakten

Die folgenden Karten zeigen unterschiedliche Aufgaben und machen die Maßangaben direkt vergleichbar.

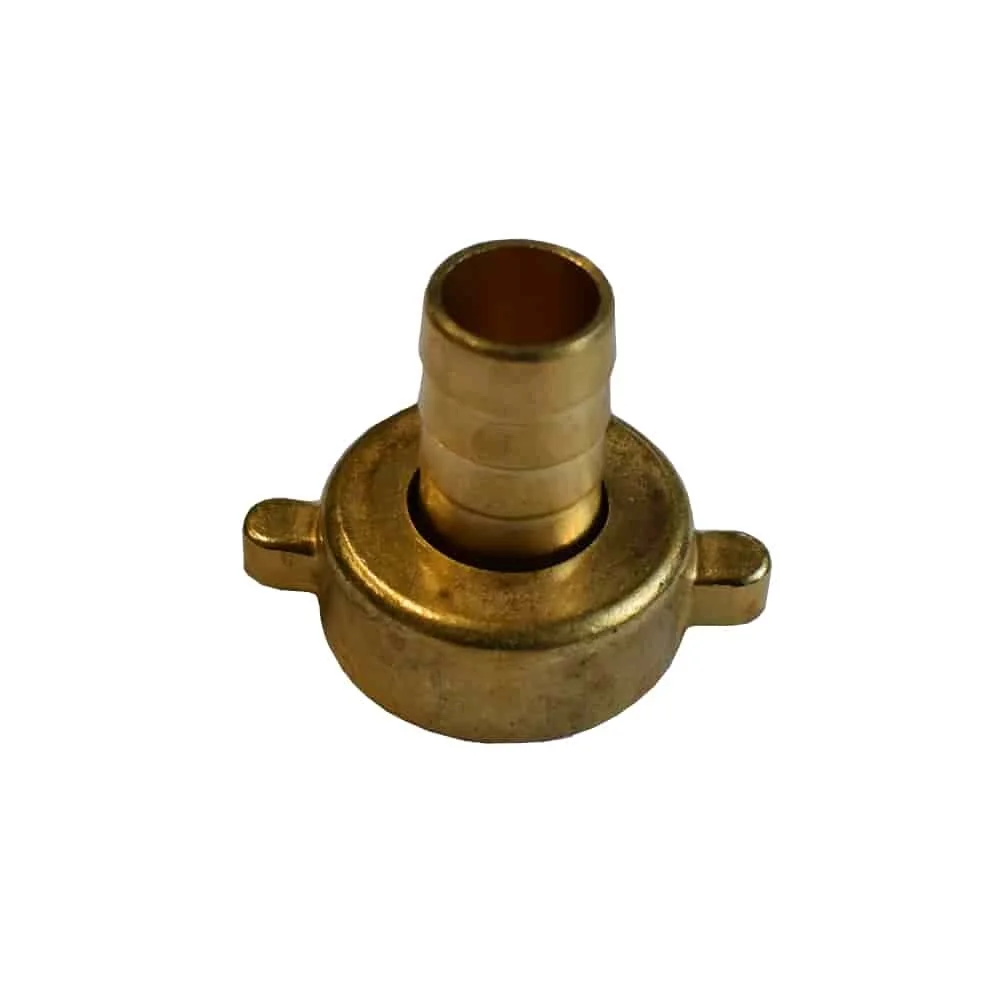

2/3 Schlauchverschraubung Messing 1 Zoll IG – 25 mm

Zweiteilig, mit Schlauchtülle und Überwurfmutter; 1 Zoll Innengewinde und 25 mm Schlauchanschluss.

Saugkupplung 1 Zoll mit Kontermutter

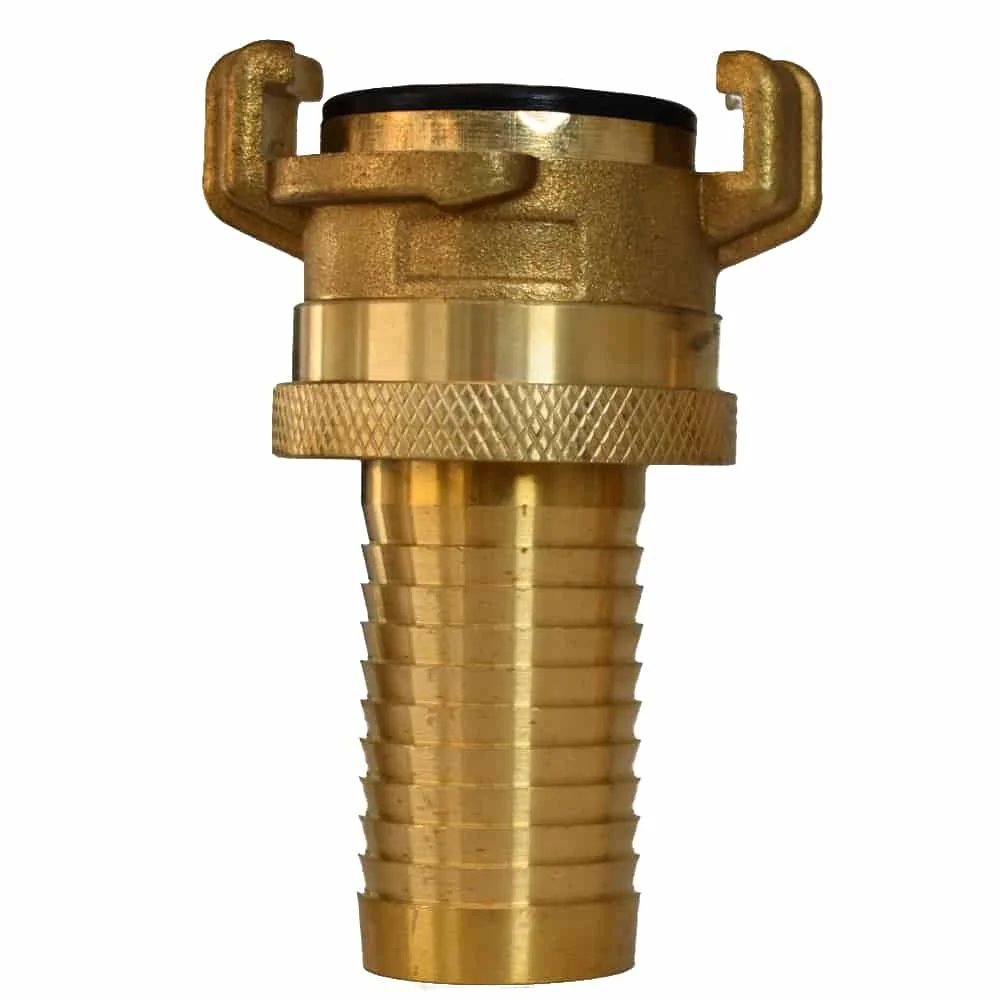

Messing-Saugkupplung mit 1 Zoll Durchmesser, Kontermutter, Pressmessing und 40 mm Nockenweite.

Messing T-Stück 3x1 Zoll

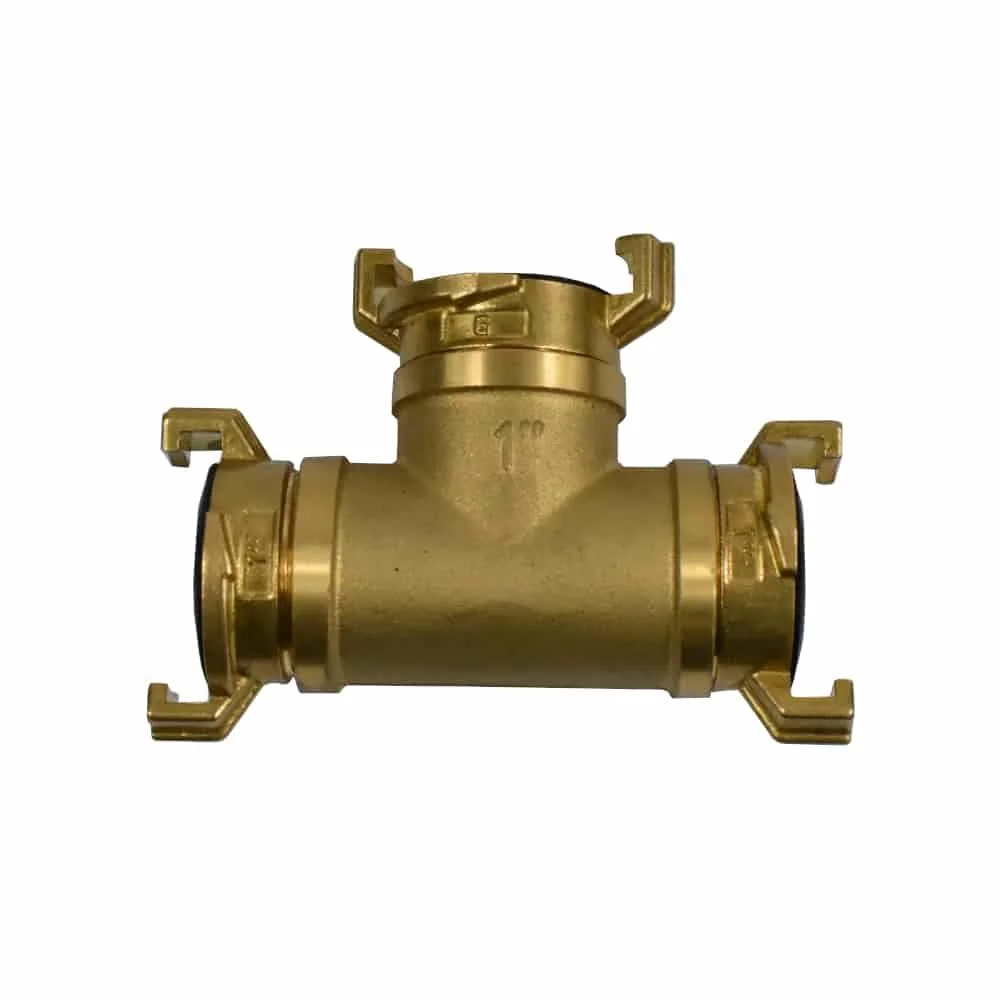

Drei Gewindestücke mit 1 Zoll IG/AG; die Beschreibung nennt Messing und eine warmgepresste Ausführung für Installationen.

Montage vor der Auswahl planen

Eine belastbare Zuordnung beginnt an der vorhandenen Leitung. Das vorhandene Gegenstück wird nach Innengewinde, Außengewinde, Zollmaß und gegebenenfalls Millimetermaß notiert. Danach wird entschieden, ob eine Schlauchseite, ein gerader Anschluss, ein Winkel, ein Abzweig, ein Ventil oder eine Durchführung benötigt wird.

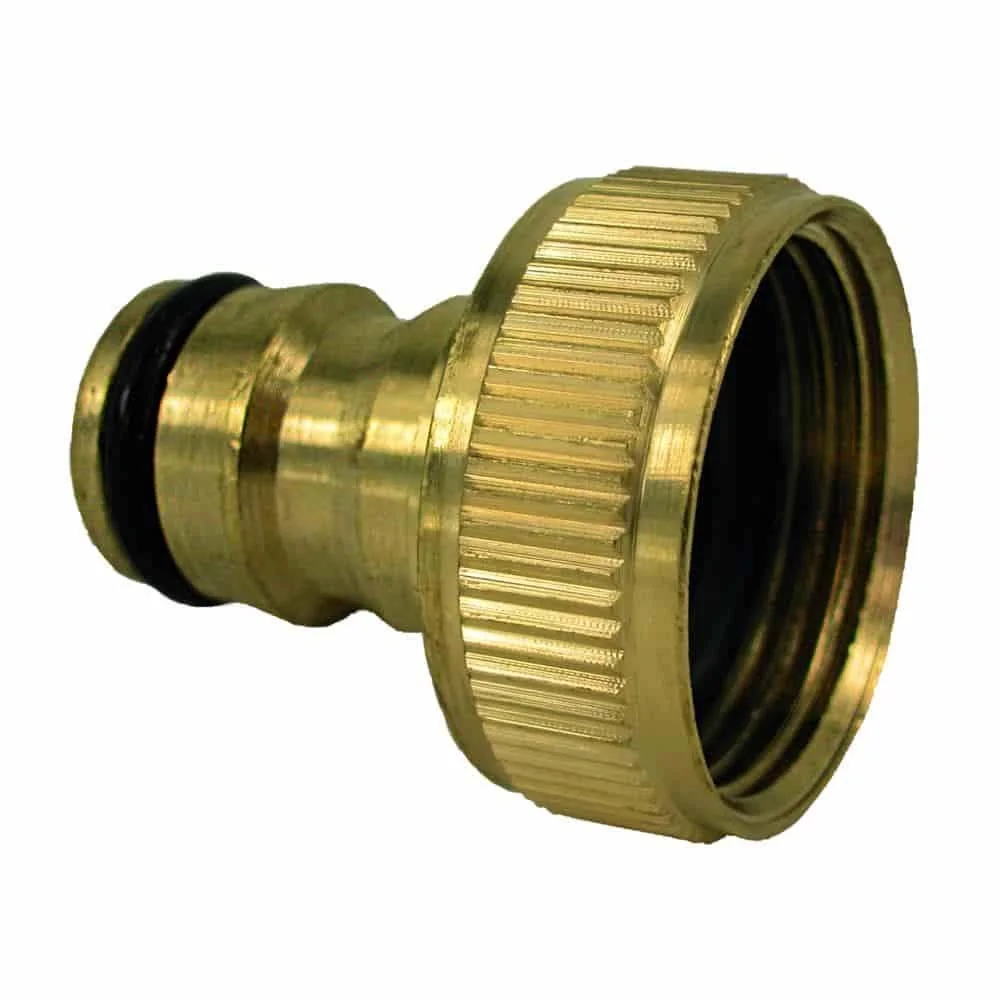

1. Anschlussseite bestimmen: Schlauchtülle, Schnellkupplung, Stecksystem, IG, AG oder eine Kombination.
2. Maße nebeneinanderstellen: Zollmaß, Schlauchdurchmesser, Bandbreite oder angegebener Lochdurchmesser.
3. Bauform zuordnen: gerade Verschraubung, Winkel, T-Stück, Kreuzstück, Hahnverlängerung, Kugelhahn oder Tankdurchführung.
4. Zusatzfunktion lesen: Entleerung, Drei-Wege-Ausführung, Handrad, Hebel, Kontermutter oder Wasserstop, falls im Namen genannt.

Bei zwei zusammengehörigen Teilen müssen die Anschlussangaben zueinander passen. Ein 1-Zoll-Innengewinde ist nicht dasselbe wie ein 1-Zoll-Außengewinde; ein 13-mm-Schlauchanschluss ist nicht mit dem 25-mm-Anschluss der zweiteiligen Verschraubung gleichzusetzen. Die Produktbezeichnung bleibt deshalb Bestandteil der technischen Zuordnung.
