Kanalrohrsystem

Nach Nennweite auswählen

Die Kategorie ist nach den Bezeichnungen DN/OD 125, DN/OD 200 und DN/OD 250 gegliedert. Diese Ordnung hilft dabei, Rohr, Formstück und Dichtung zunächst nach der auf dem Artikel genannten Größe zusammenzustellen. Innerhalb einer Nennweite unterscheiden sich die Artikel anschließend nach ihrer Aufgabe: Gerade KG-Rohre bilden Leitungsabschnitte, Bögen ändern die Richtung, Abzweige führen Leitungen zusammen, und Muffen, Kappen sowie Dichtungen schließen oder verbinden Bauteile.

Die Produktkarten zeigen unterschiedliche konkrete Ausführungen. So wird ein KGEM Rohr mit SN 4, DN/OD 125 x 2000 mm beschrieben; andere Karten nennen Reinigungsrohre, Bögen oder Abzweige mit eigenen Winkeln und Anschlussmaßen. Daher sollte die Auswahl am tatsächlichen Leitungsverlauf und an der vollständigen Artikelbezeichnung ausgerichtet werden.

Rohre für gerade Leitungsabschnitte

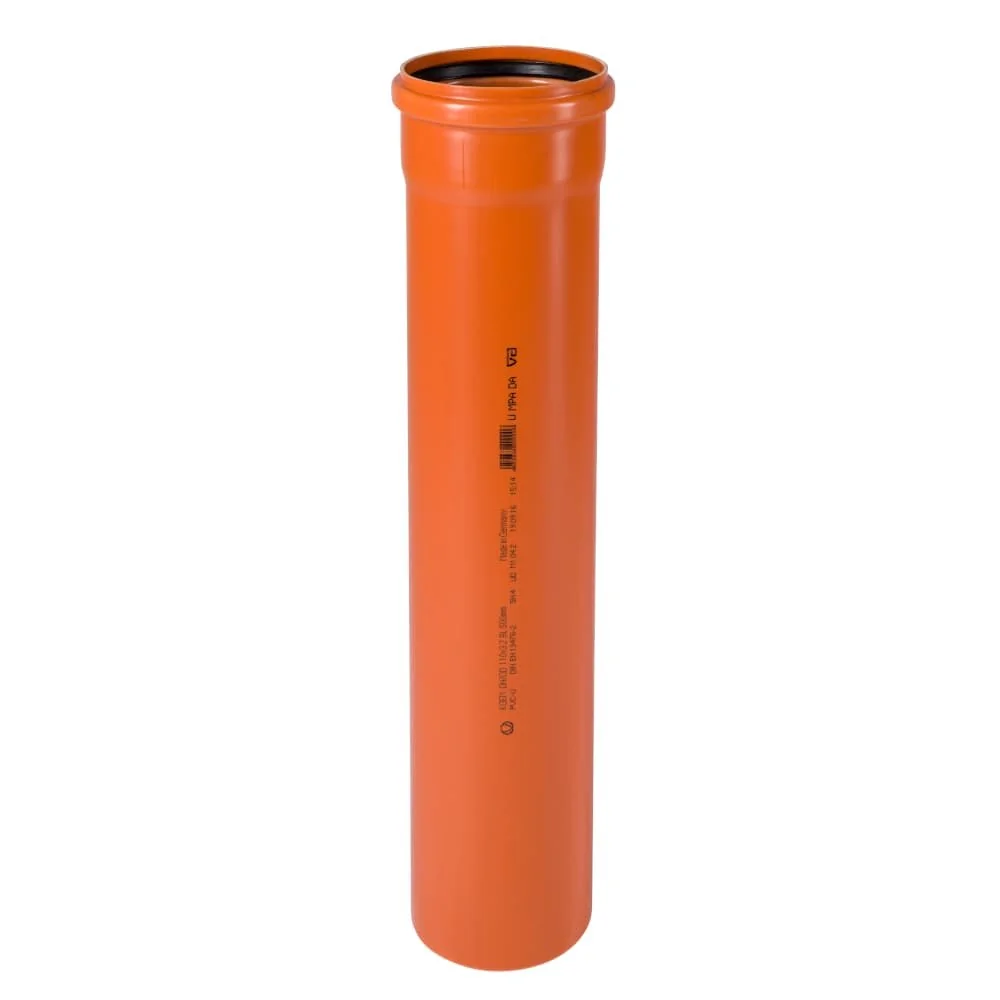

Für einen geraden Abschnitt zählt zuerst die Nennweite; bei einzelnen Rohrkarten kommen Länge und SN-Angabe hinzu. Das KGEM Rohr SN 4 DN/OD 125 x 2000 mm nennt beide Maße sowie PVC als Material. Das KG Rohr DN 125 ist als Abwasserrohr 125 mm und Kanalrohr SN4 bezeichnet. Bei DN 200 werden im Sortiment unter anderem ein KG Rohr mit SN4 und 200 x 1000 mm sowie ein weiteres mit DN 200 und 500 mm geführt; diese Angaben gehören jeweils zu den genannten Artikeln.

Rohre und Formstücke sollten in der Planung getrennt betrachtet werden. Die Produktkarten nennen bei ausgewählten Artikeln PVC oder PVC-U. Diese Materialangabe gehört zum jeweiligen Produkt und sollte nicht automatisch auf jede Variante übertragen werden. Für die Auswahl ist deshalb die Kombination aus Nennweite, Bauteilart und den im Artikel genannten Zusatzmaßen maßgeblich.

KGEM Rohr SN 4 DN/OD 125 x 2000 mm

PVC, SN 4 sowie DN/OD 125 x 2000 mm sind in der Produktkarte genannt.

KG Reinigungsrohr DN 200 mit Deckel

Die Faktenkarte nennt DN 200, einen runden Deckel sowie Zugang für Reinigung und Inspektion.

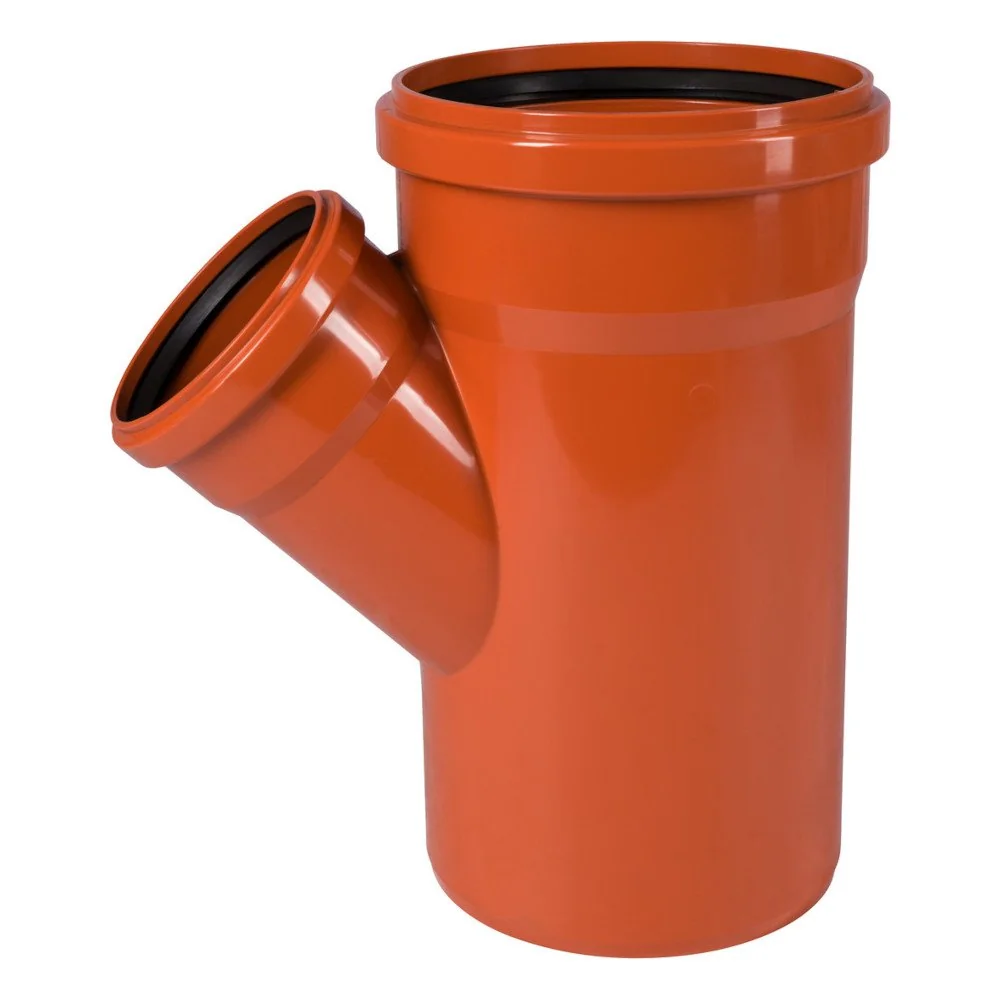

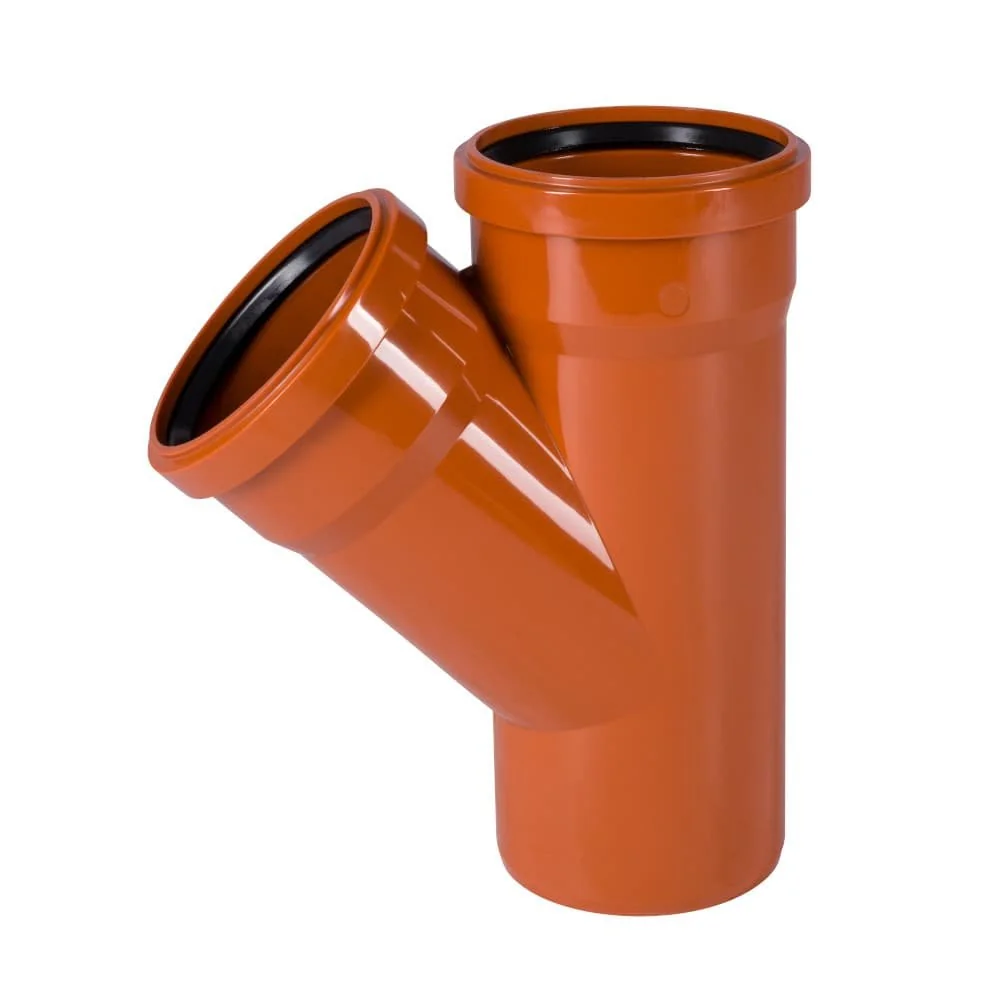

KG Abzweig 125, 45 Grad

Für diesen Artikel nennen die Fakten einen Durchmesser von 125 mm, 45 Grad und PVC-Material.

Bögen und Abzweige für Richtungsänderungen

Winkel der Bögen vergleichen

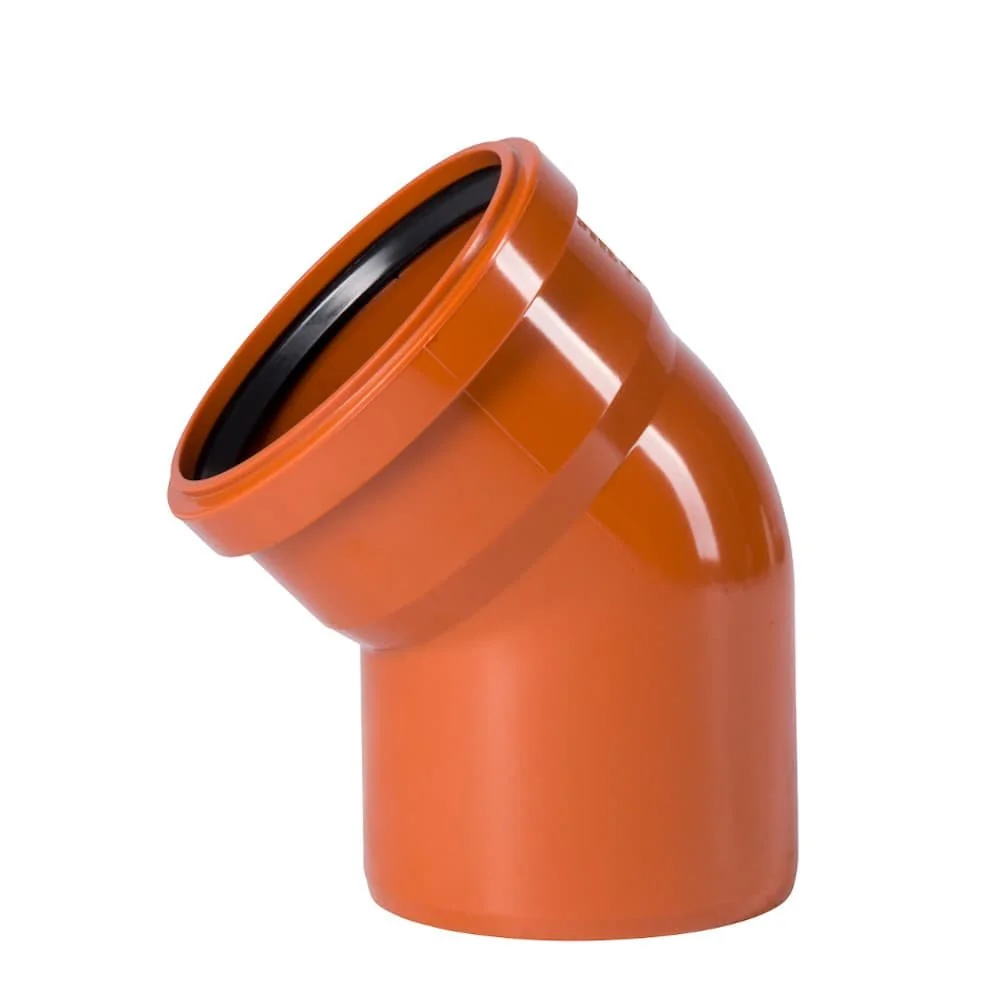

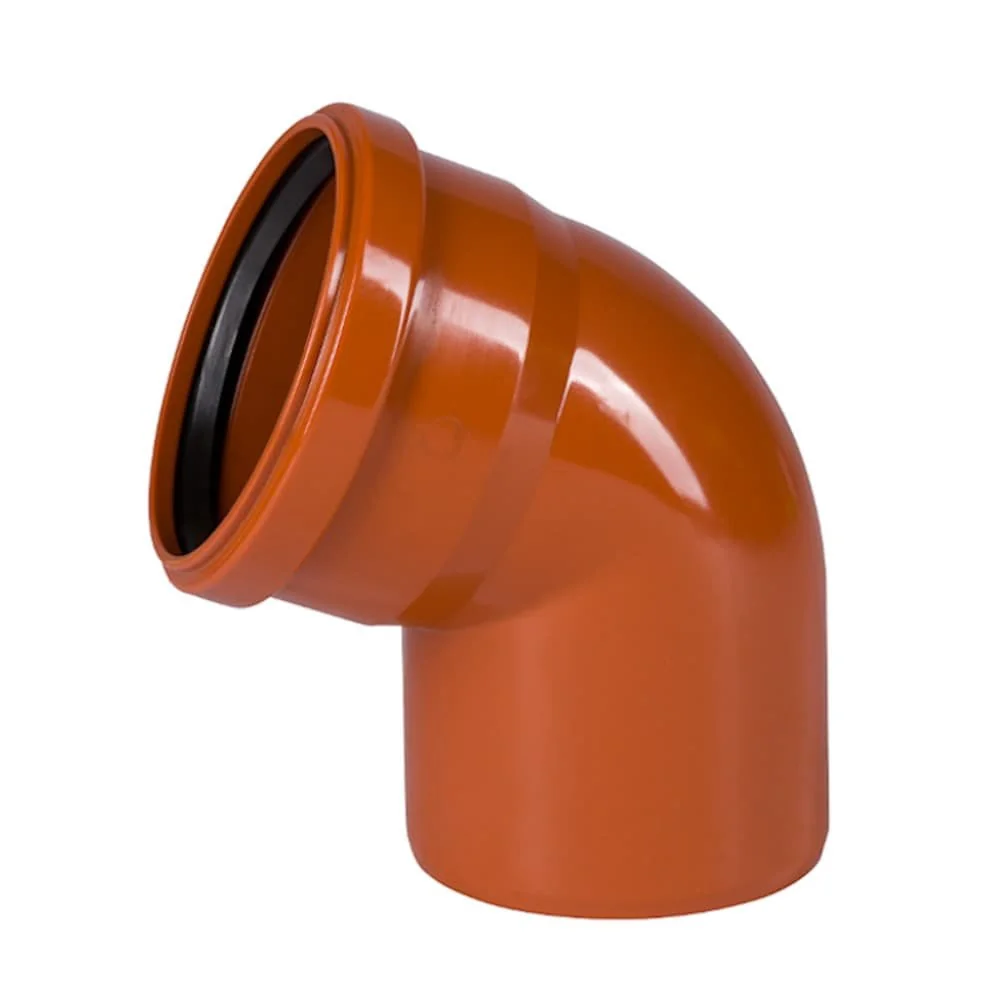

Bei den Bögen der Faktenkarten werden mehrere konkrete Winkel genannt: DN/OD 125 mit 15, 30 und 45 Grad sowie ein KG Bogen DN 125 mit 67 Grad. Für DN/OD 250 ist ein KGB Bogen mit 15 Grad aufgeführt. Die Winkelangabe ist daher ein eigenes Auswahlmerkmal; nicht jede Variante innerhalb einer Nennweite hat denselben Verlauf.

Abzweige nach Anschlüssen lesen

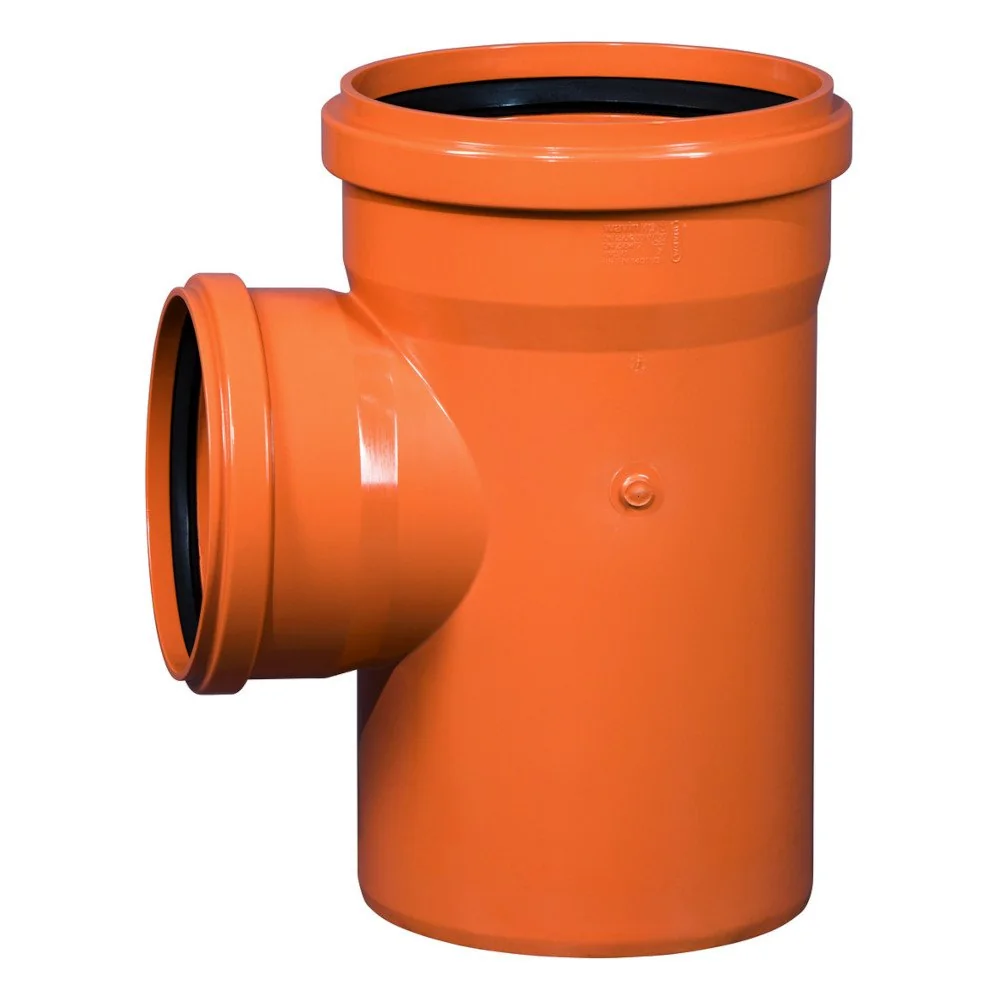

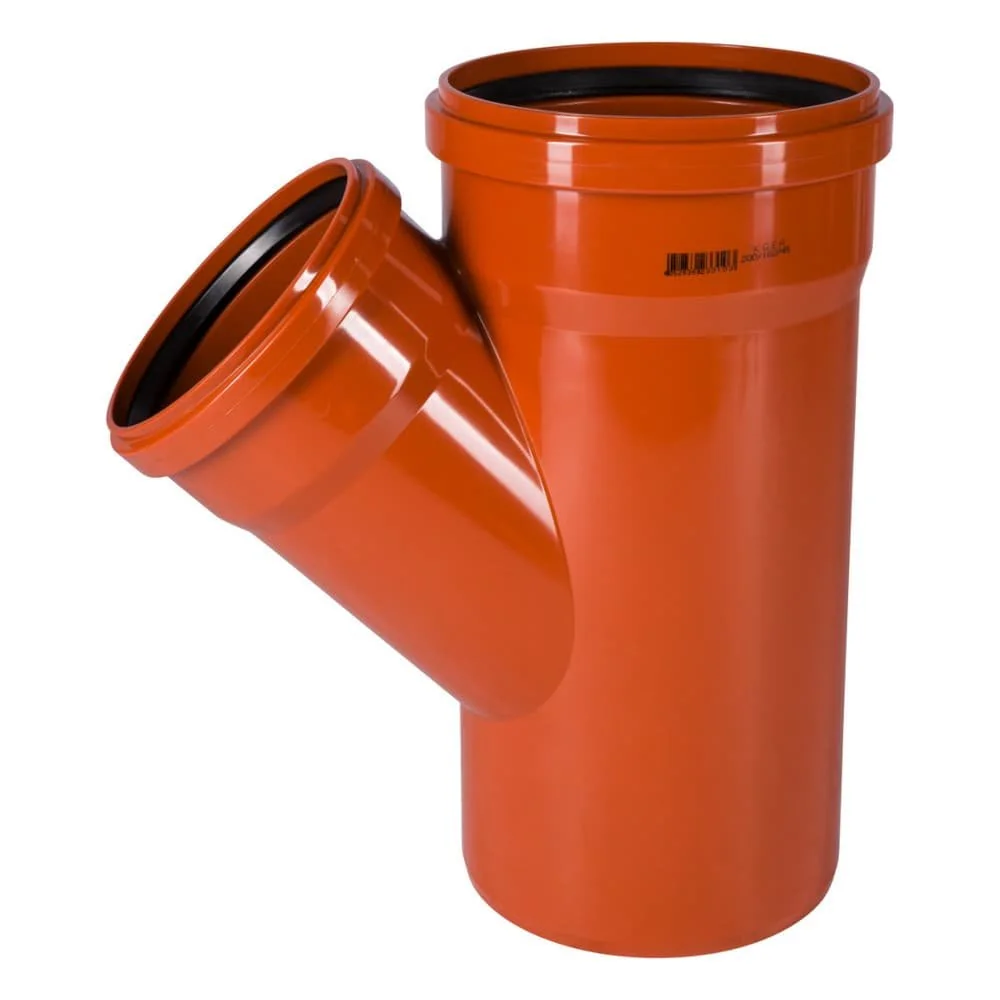

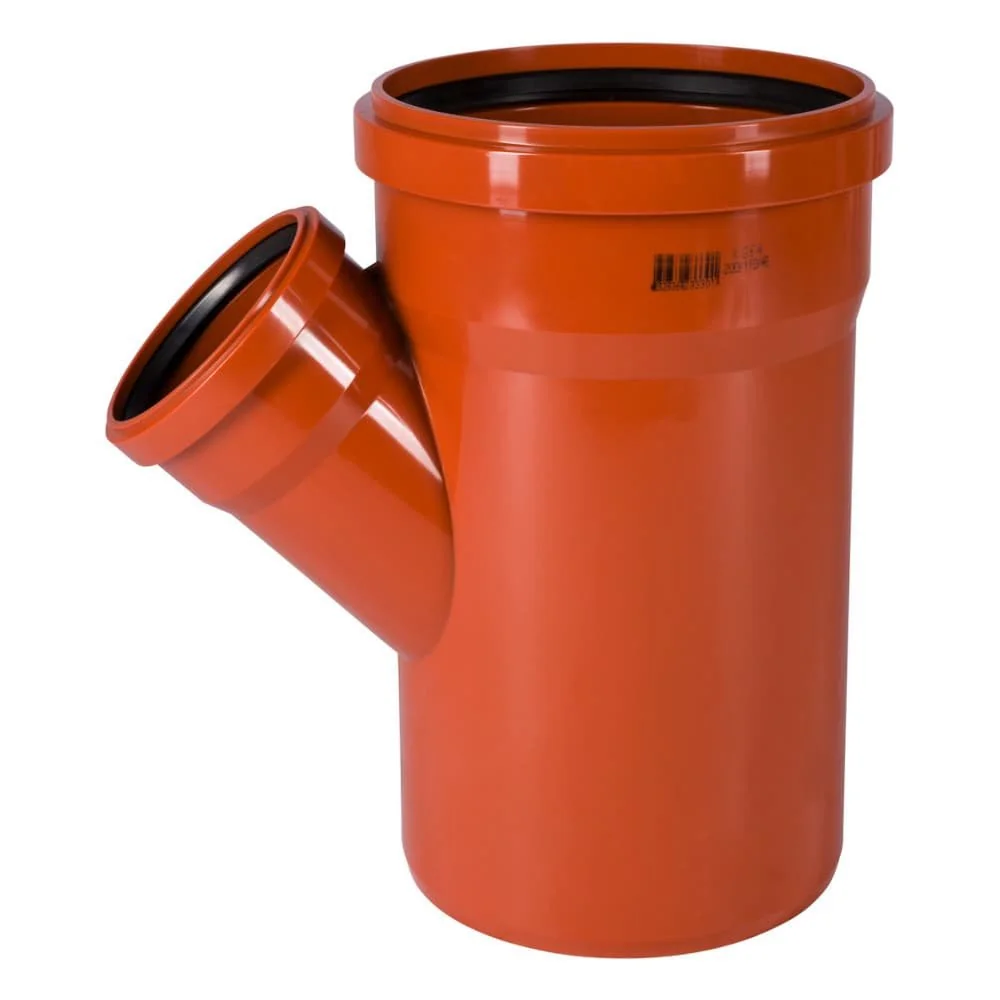

Auch Abzweige sind nach ihren konkreten Anschlüssen und Winkeln zu unterscheiden. Die Fakten nennen zum Beispiel einen KG Rohr Abzweig DN 200/160 mit 45 Grad, einen Abzweig DN/OD 200/110 mit 87 Grad, einen KG Abzweig 125 mit 45 Grad und einen KGEA Abzweig DN/OD 250/160 mit 45 Grad. Diese Maße sollten zusammen mit der vorgesehenen Leitungsführung betrachtet werden.

Bei der Zusammenstellung gehören Winkel, Nennweiten und Bauteilart zusammen. Ein Abzweig mit 45 Grad ist deshalb nicht nur über die Hauptnennweite zu beschreiben. Die Produktkarten nennen bei einzelnen Abzweigen PVC oder PVC-U; auch diese Angabe bleibt an die jeweilige Ausführung gebunden.

Muffen, Dichtungen und Anschlüsse

Verbindungsteile werden im Sortiment nach Bauart und Anschlussmaß benannt. Dazu zählen Überschiebmuffen, Doppelmuffen, Aufsteckmuffen, Profilringe und Anschlussdichtungen. Bei den Rohrkarten für DN 125 und DN 200 stehen außerdem KG-Anschlüsse und weitere Formstücke mit eigenen Bezeichnungen. Die genaue Schreibweise im Artikel hilft dabei, das benötigte Teil von einer Kappe, einem Stopfen oder einem Bogen zu unterscheiden.

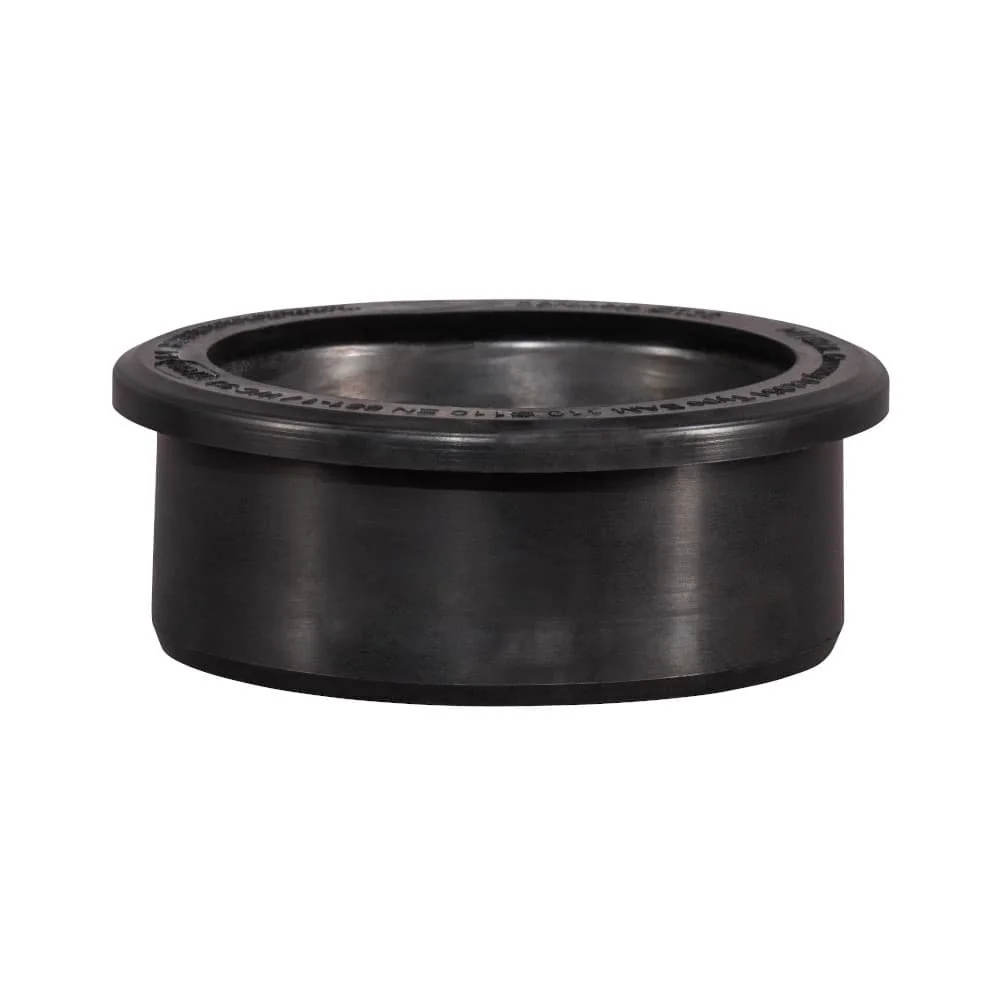

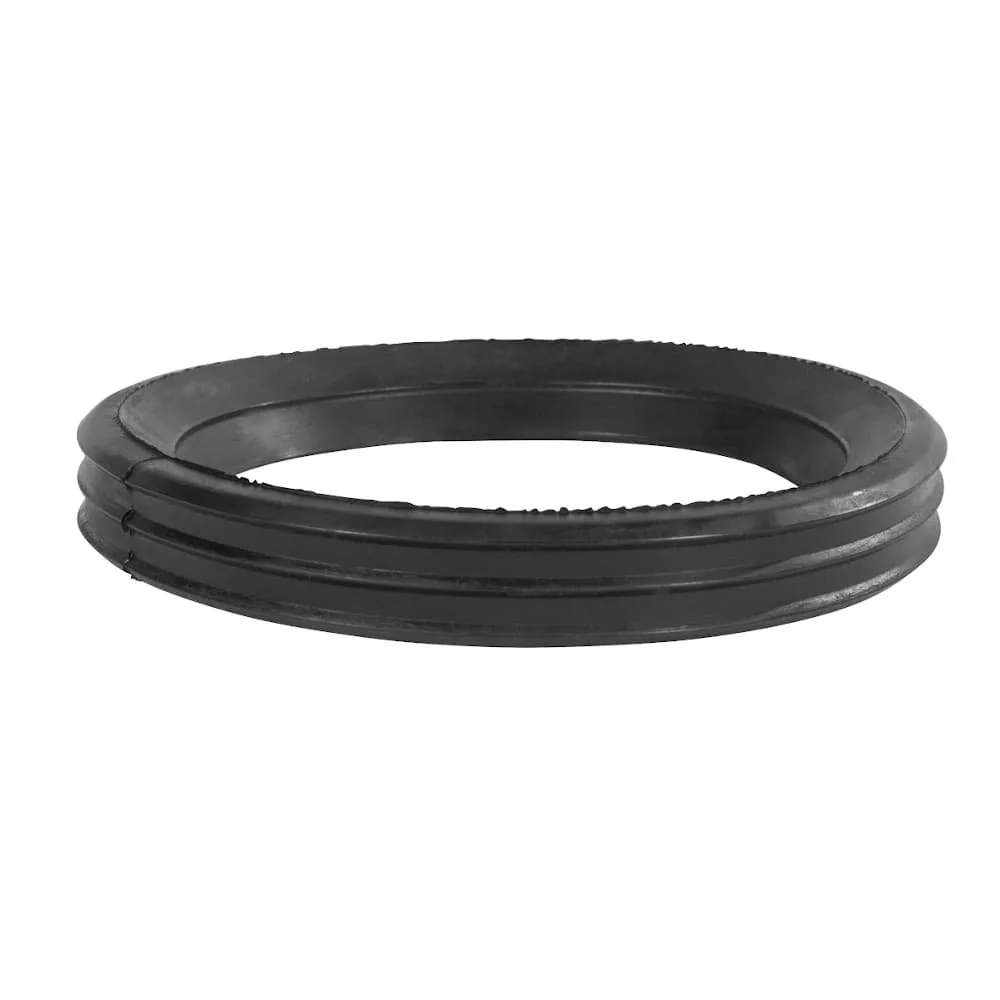

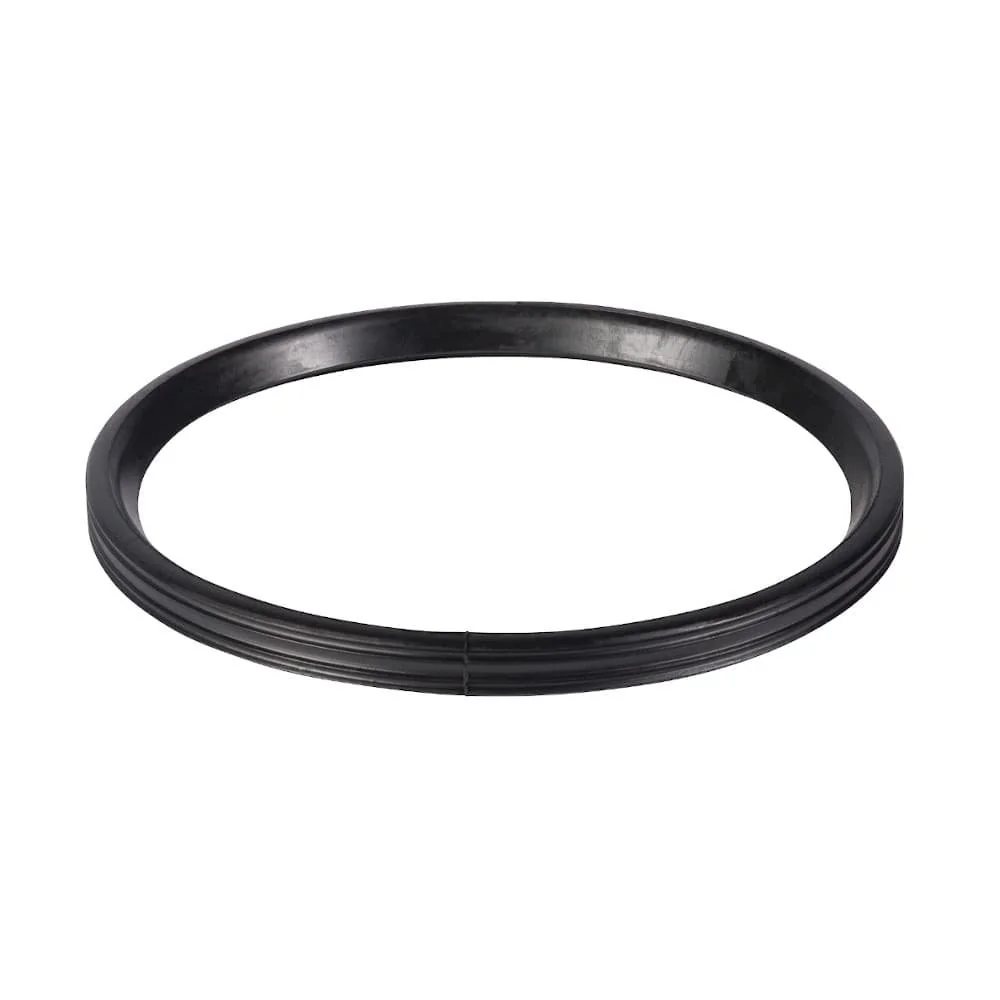

Für DN 125 nennt eine Faktenkarte eine Anschlussdichtung aus NBR. Die Karte zur KG NBR Dichtung DN/OD 200 nennt Ölbeständigkeit; der Profilring wird für KGUS DN/OD 200 beschrieben. Eine weitere Anschlussdichtung ist als BA-M DN200 NBR bezeichnet. Diese Angaben gehören jeweils zu den konkreten Artikeln und sind nicht als gemeinsame Eigenschaft aller Dichtungen zu lesen.

Bei Muffen und Anschlüssen sollte die Bezeichnung des Gegenstücks mitgelesen werden. So stehen im Sortiment etwa eine KGU Überschiebmuffe DN 125, eine Doppelmuffe DN 125 und eine KGAM Aufsteckmuffe DN/OD 125. Diese Namen beschreiben unterschiedliche Bauteilarten; ihre Auswahl sollte nicht allein anhand der Farbe oder des Rohrnamens erfolgen.

Reinigung, Revision und Verschluss

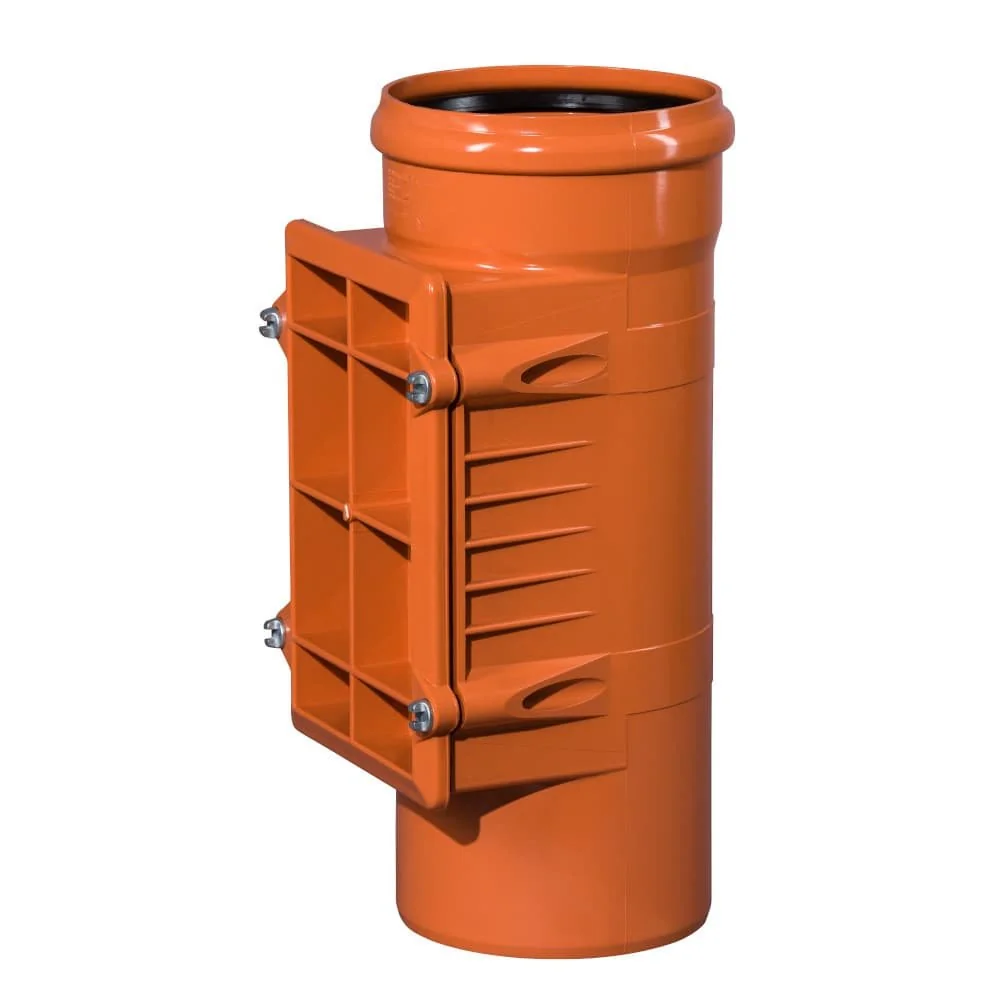

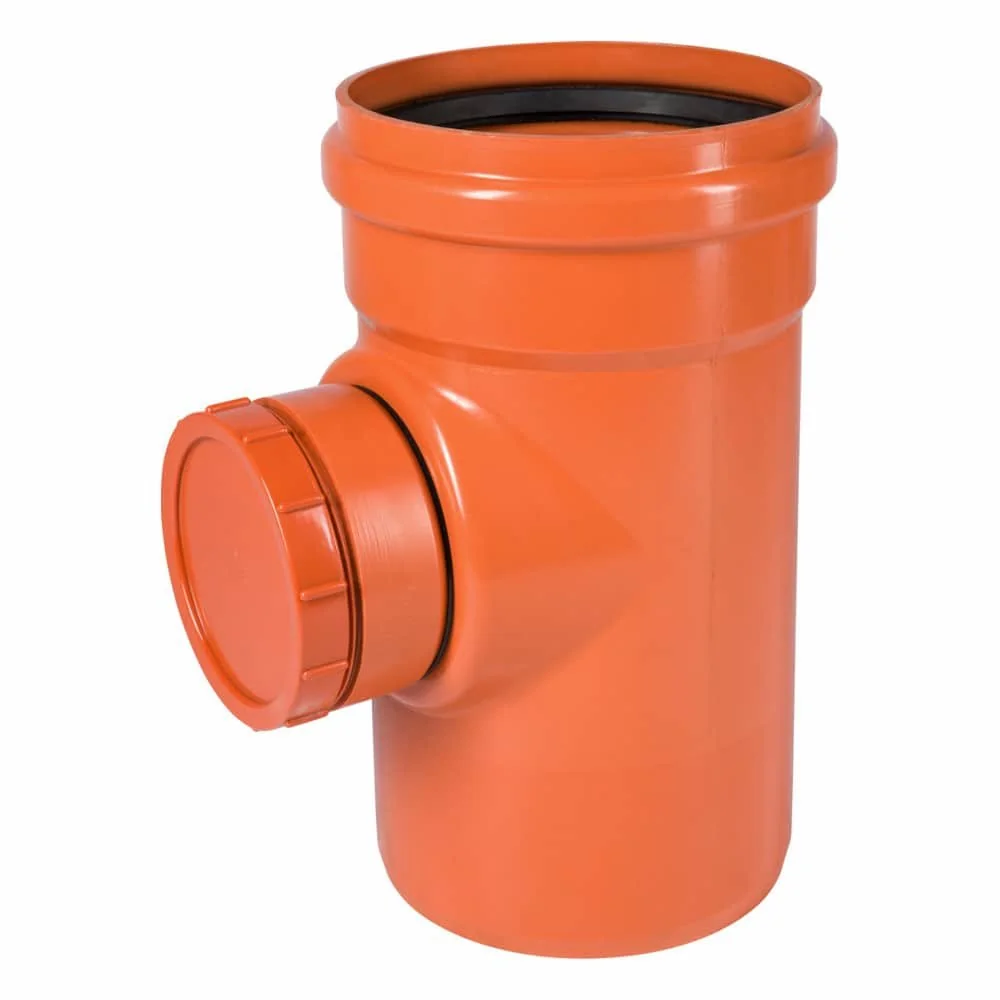

Reinigungsrohre ergänzen die geraden Rohrabschnitte um einen beschriebenen Zugang. Beim KG Reinigungsrohr DN 200 mit Revisionsschacht nennt die Faktenkarte einen runden Deckel und den Zugang für Reinigungs- und Inspektionsarbeiten. Für das KG Rohr 250, Reinigungsrohr DN 250, wird ebenfalls ein runder Deckel genannt. Ein weiteres Faktenblatt beschreibt ein KG Reinigungsrohr DN/OD 200 aus PVC-U mit glatter Innenwand. Die Angaben stehen jeweils beim genannten Artikel.

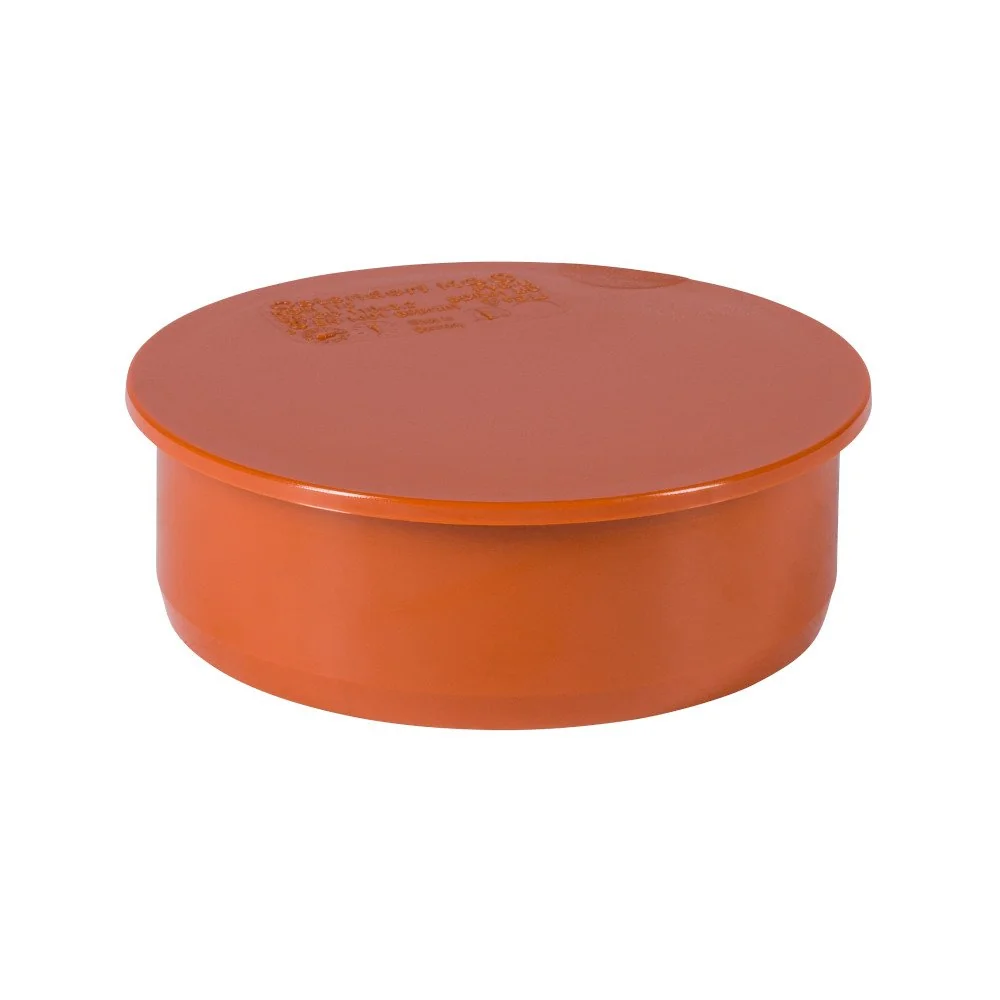

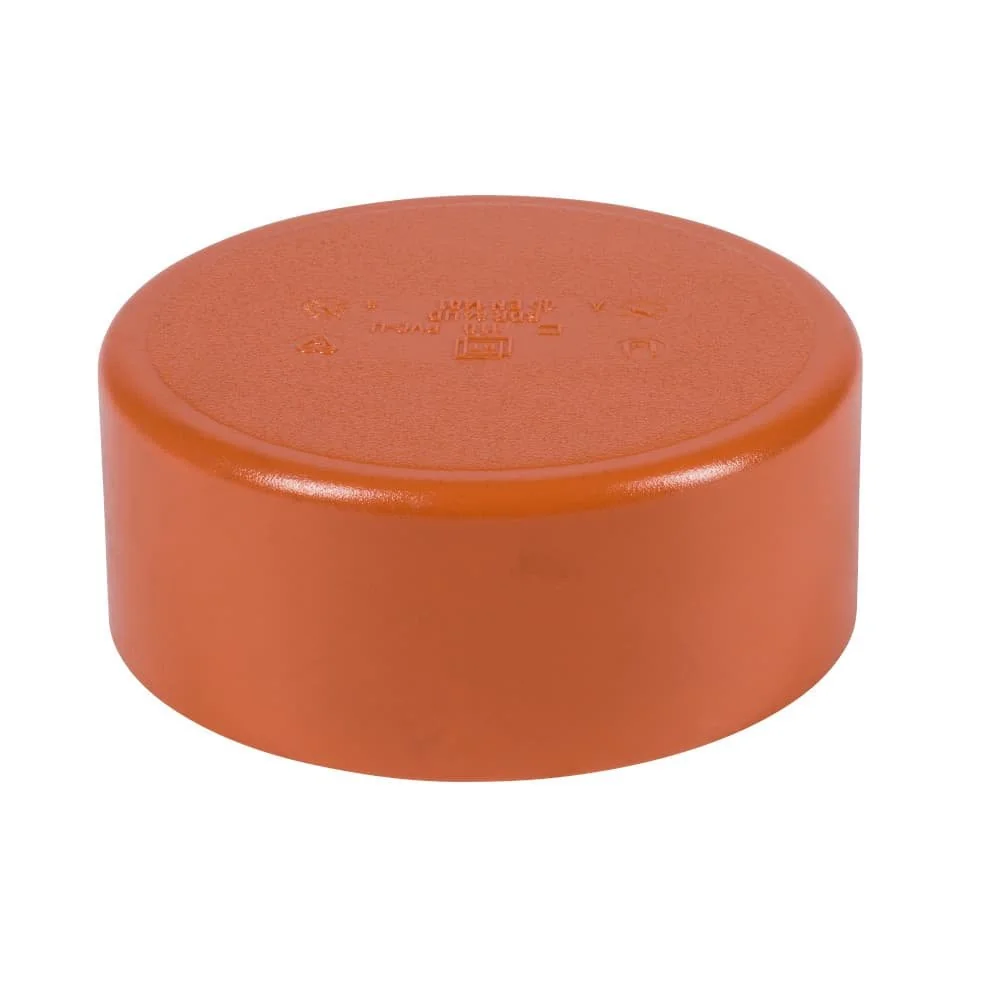

Für den Abschluss von Muffen führt die Kategorie einen Muffenstopfen DN 125. Die Faktenkarte nennt PVC-U und die Bezeichnung DN 125. Ergänzend ist eine KGK Kappe DN 125 als Abwasserrohr-Zubehör beschrieben; auch dort wird PVC als Material genannt. Stopfen und Kappen haben damit eine andere Aufgabe als Reinigungsrohre, die in den Fakten mit Deckel beziehungsweise Reinigungszugang beschrieben werden.

Montage und Planung in klaren Schritten

Vor dem Zusammenstellen

Notieren Sie zunächst den vorgesehenen Leitungsverlauf und ordnen Sie jeden Abschnitt einer Nennweite zu. Danach werden gerade Rohre, Bögen und Abzweige nach ihrer Aufgabe sortiert. Bei einem Rohr mit Längenangabe, wie dem KGEM Rohr DN/OD 125 x 2000 mm, gehört diese Länge zur konkreten Variante. Für andere Rohrkarten dürfen keine Maße aus dieser Angabe übernommen werden.

Bei Muffen und Dichtungen

Lesen Sie bei Verbindungsteilen die vollständige Bezeichnung: Überschiebmuffe, Doppelmuffe, Aufsteckmuffe, Profilring und Anschlussdichtung stehen für verschiedene Bauarten. Die Produktkarten ordnen die Anschlussdichtung DN 125 dem Material NBR zu und nennen bei einer anderen DN/OD-200-Dichtung Ölbeständigkeit. Solche Angaben sollten immer dem konkreten Artikel zugeordnet bleiben.

Gleitmittel separat betrachten

In der Produktliste stehen außerdem Gleitmittel für KG-Rohre mit 150 ml, 250 ml, 1000 ml und 1 Liter im Namen. Diese Volumenangaben gehören zu den jeweils so bezeichneten Artikeln. Da dazu in den vorliegenden Faktenkarten keine weiteren Eigenschaften stehen, werden hier keine zusätzlichen Material- oder Anwendungsmerkmale ergänzt.

Zum Schluss lohnt ein Abgleich aller Bezeichnungen: Nennweite, Winkel, Anschlussmaß, Bauteilart und – falls genannt – Material oder Länge sollten zum jeweiligen Planungsschritt passen. So bleibt nachvollziehbar, welche Aussage aus welcher Produktkarte stammt.
